KORABASE

indywidualny montaż

WYMIENNIKI CIEPŁA

Wymiennik ciepła stanowi serce każdego konwektora. Jednak zakres jego zastosowań jest znacznie szerszy. Jeśli zależy Państwu na tym, aby elementy grzewcze niemal całkowicie komponowały się z wnętrzem, wymienniki ciepła można zabudować materiałami zastosowanymi w aranżacji całej przestrzeni.

Wymienniki ciepła KORABASE o małej pojemności wodnej są idealnym rozwiązaniem do indywidualnych instalacji, w których wymagana jest spójność zastosowanych materiałów z wystrojem wnętrza. Przy zachowaniu określonych zasad możliwe jest zabudowanie wymienników ciepła KORABASE praktycznie dowolnym materiałem, dzięki czemu harmonijnie wtapiają się w przestrzeń wnętrza.

Wymienniki ciepła wykonane są z rur miedzianych oraz aluminiowych lamel.



Dane techniczne Zapytanie
id 447426
  • Ogrzewanie
  • Konwekcja naturalna
  • Wyższa wydajność
  • Niskie zużycie energii
KORABASE Economic  nielakierowany wymiennik ciepła Al/Cu
KORABASE Exclusive  lakierowany wymiennik ciepła w kolorze czarnym (RAL 9005)
Wysokość [mm] 50, 100
Szerokość [mm] 50, 100, 150, 200
Długość [mm] 800, 1 000, 1 200, 1 400, 1 600, 1 800, 2 000, 2 200,2 400, 2 600, 2 800, 3 000
Moc grzewcza   [W] w zależności od wysokości zabudowy wymiennika ciepła: patrz tabele mocy i współczynniki korekcyjne dla wysokości obudowy
Maks. ciśnienie robocze [MPa] 1,2 MPa
Maks. temperatura robocza [°C] 90 °C
Gwint przyłączeniowy wewnętrzny  G 1/2"

Moce cieplne [W] dla t1/t2/ti = 75/65/20°C (Δt = 50) oraz 55/45/20°C (Δt = 30) / EN 442

ΔT = 50 °C Długość [mm] Współczynnik temperaturowy
Szerokość
[mm]		 Głębokość
[mm]		 Produkt 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
50 50 BP 11 222 285 348 411 475 538 601 664 727 790 853 917 1,3452
100 50 BV/BP 21 478 613 748 883 1019 1154 1289 1424 1559 1695 1830 1965 1,3162
100 100 BV/BP 22 622 800 979 1158 1337 1516 1695 1874 2052 2231 2410 2589 1,4151
150 50 BV/BP 31 669 870 1070 1271 1471 1672 1872 2073 2273 2473 2674 2874 1,3176
150 100 BV/BP 32 969 1248 1526 1805 2084 2363 2641 2920 3199 3478 3757 4035 1,4262
200 50 BV/BP 41 989 1274 1558 1843 2128 2412 2697 2981 3266 3551 3835 4120 1,2735
200 100 BV/BP 42 1314 1692 2070 2448 2826 3204 3582 3961 4339 4717 5095 5473 1,4137

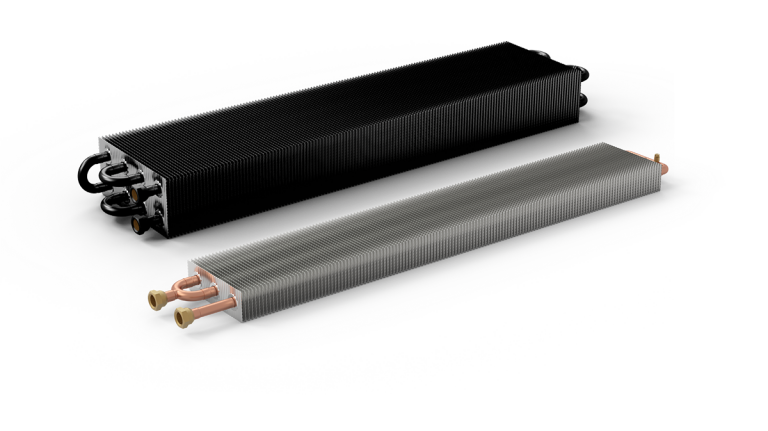

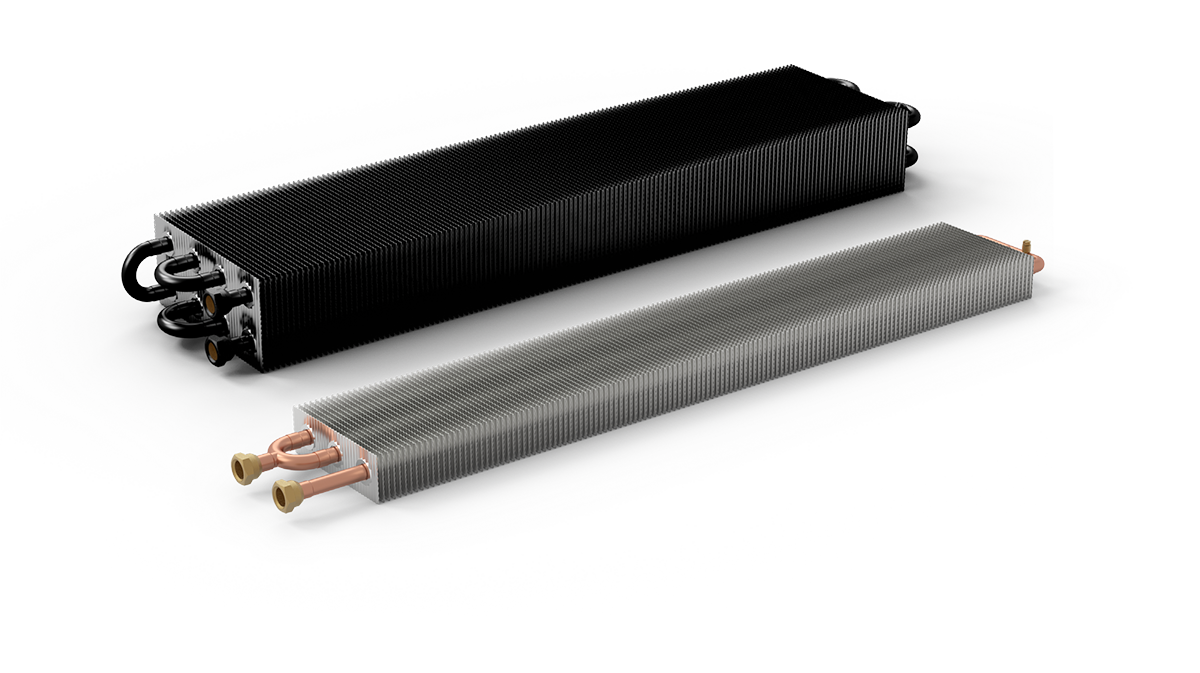

korabase
Wyposażenie standardowe

wymiennik ciepła Al/Cu o małej pojemności wodnej, z odpowietrznikiem i specjalnie profilowanymi lamelami zapewniającymi wyższą wydajność grzewczą instrukcja montażu wymiennika ciepła
trwałe opakowanie PVC z ochronnymi osłonami narożników

Wyposażenie dodatkowe

​ KORABASE Exclusive wersja z lakierowanym wymiennikiem ciepła w kolorze czarnym RAL 9005
​ KORABASE Economic wersja z nielakierowanym wymiennikiem ciepła Al/Cu

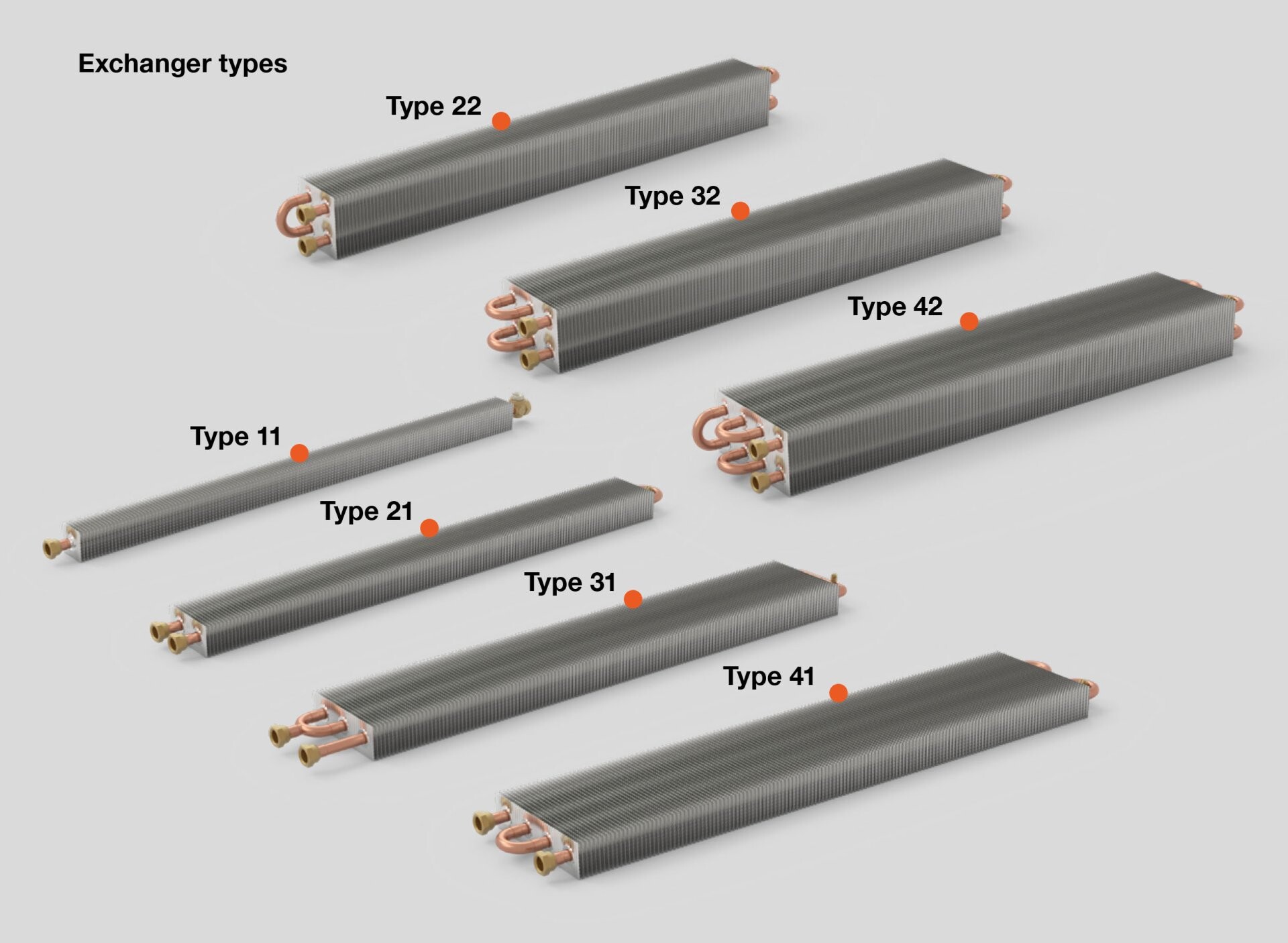

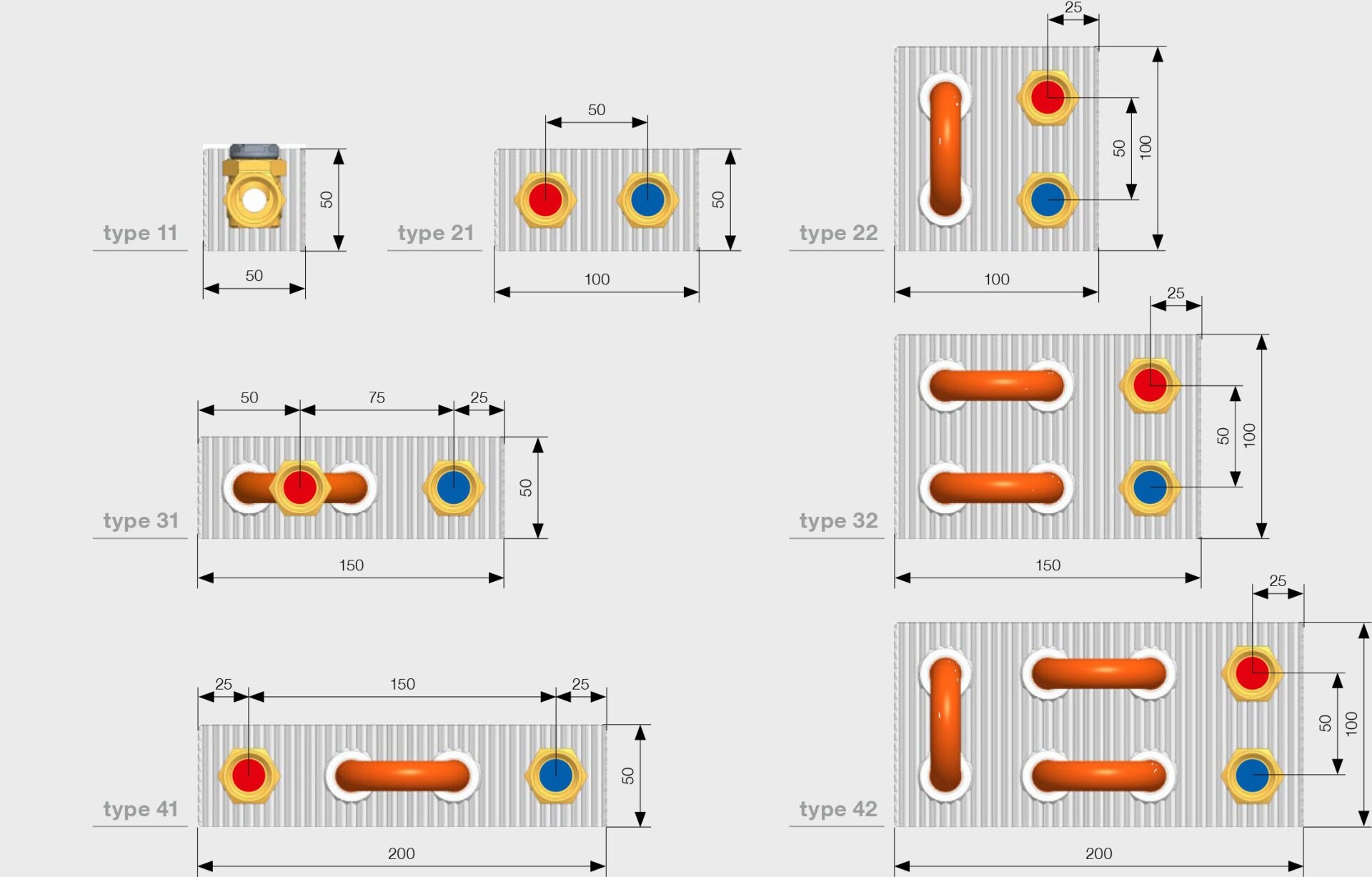

Typy wymienników ciepła
EN_BV_obr EN_BV_type
MONTAŻ KONWEKTORA

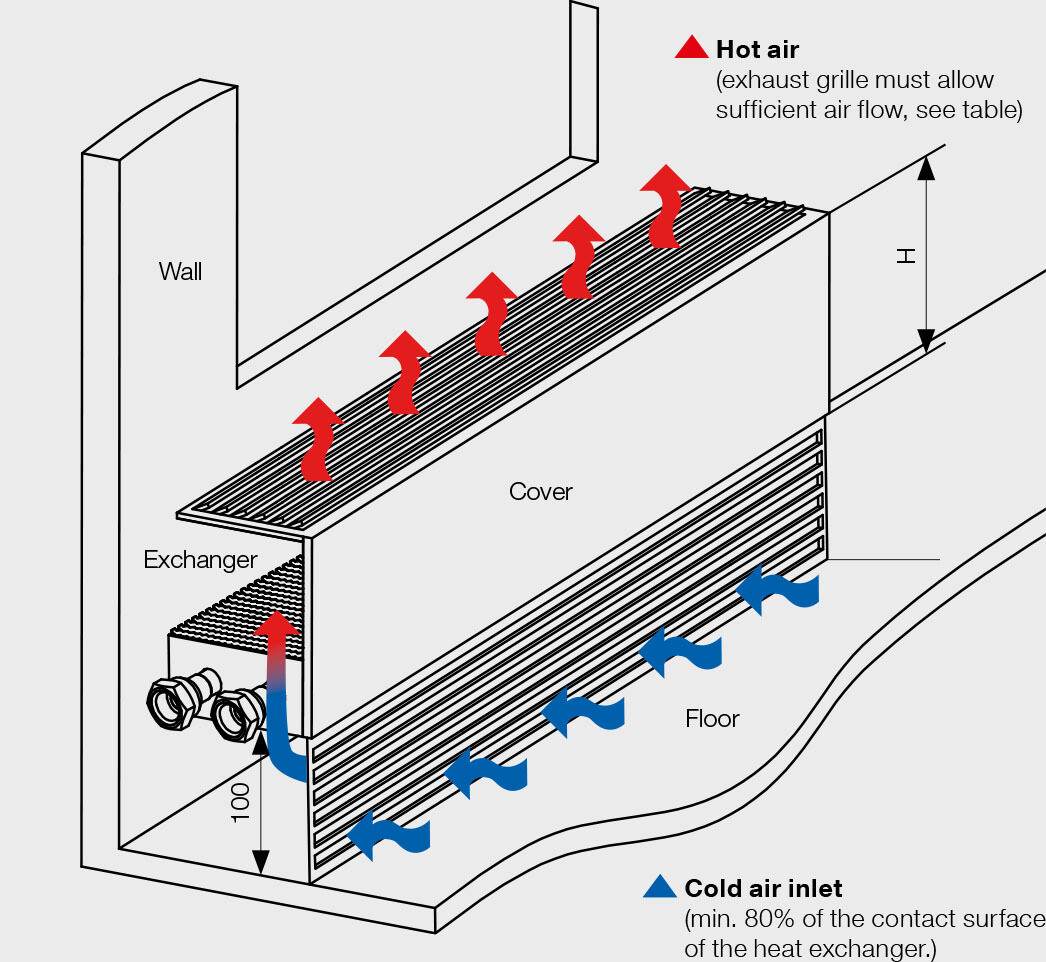

Prawidłowy montaż

EN_BV_montáž
Instrukcja montażu

W celu zapewnienia prawidłowej pracy oraz maksymalnej wydajności grzewczej konieczne jest wykonanie odpowiednio szczelnej obudowy wyposażonej w kratki nawiewne i wywiewne umożliwiające wystarczający przepływ powietrza. Powierzchnia kratki nawiewnej powinna odpowiadać co najmniej 80% powierzchni wymiennika ciepła.

Zalecamy montaż wymiennika ciepła na wspornikach podłogowych lub ściennych, 10 cm ponad poziomem podłogi. Dostępne są dwa rodzaje wsporników: wsporniki podłogowe (o wysokości 7,5 i 12,5 cm) oraz wsporniki ścienne. Szerokość wymiennika ciepła określa długość wsporników (56,5 cm – 206,5 mm). Wsporniki nie są częścią dostawy.

Wydajność grzewcza wymiennika zależy od wielu czynników: efektywnej wysokości zabudowy, szczelności obudowy, dopływu ogrzanego powietrza oraz powierzchni kratki wywiewnej. Ogólna zasada mówi, że im wyższa zabudowa, tym większa wydajność grzewcza.

Obudowa konwektora oraz otaczające materiały budowlane muszą być odporne na temperaturę wytwarzaną przez wymiennik ciepła.

EN_BV_součinitel

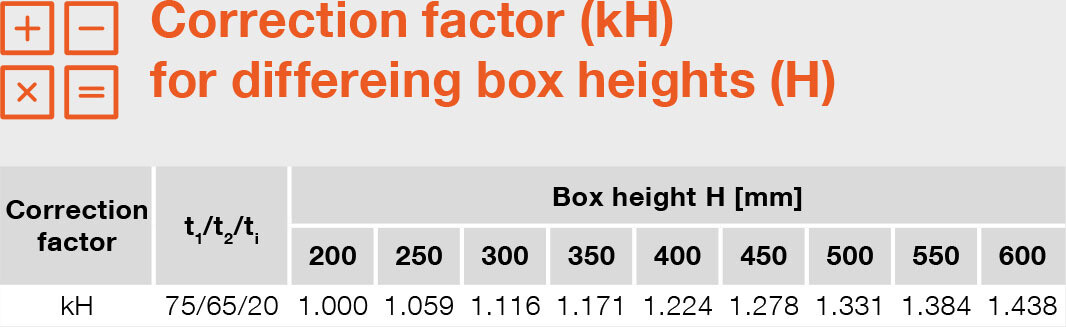

Wysokość obudowy (H) mierzona jest od dolnej krawędzi lamel wymiennika ciepła. Przykład przeliczenia mocy dla KORABASE 31, długość 180 mm, wysokość obudowy 0,45: Q = 1672 × 1,278 = 2 137 W.
Współczynnik korekcyjny powierzchni przepływu kratki osłonowej

EN_BV_průtok

Powierzchnia nawiewu powietrza stanowi powierzchnię przepływu wymiennika (szerokość × długość jednostki grzewczej) pomniejszoną o powierzchnię kratki wywiewnej (wszystkie wartości podano w %). Moc danego konwektora należy pomnożyć przez współczynnik korekcyjny. Moce wymienników ciepła mierzone są z uwzględnieniem kratki wywiewnej, dlatego nie ma potrzeby ich dodatkowego przeliczania.

KOD ZAMÓWIENIOWY

Przykładowy kod zamówieniowy:
 BVE-180-42-0-00
Wymiennik ciepła KORABASE Economic, przeciwprądowy, typ 42 (4 rzędy poziome i 2 pionowe), długość 1 800 mm, nielakierowany Al/Cu.
BPX-100-21-0-39
Wymiennik ciepła KORABASE Exclusive, jednorurowy, typ 21 (2 rzędy poziome i 1 pionowy), długość 1 000 mm, lakierowany RAL 9005.

KORABASE
Sposób podłączenia
Wersja

Długość (cm)

Typ




B V E - ••• - •• - 0 - 00

V  przeciwprądowy
P jednorurowy
 E Economic
X Exclusive







 00 nielakierowany
39 czarny lakier RAL 9005
