Elementy narożne
Elementy narożne stanowią idealne rozwiązanie umożliwiające estetyczne połączenie grzejników kanałowych KORAFLEX w narożnikach pomieszczeń. Elementy narożne dostarczane są jako kompletne i mogą być wyposażone we wszystkie typy kratek.
W elementach narożnych nie można montować wymienników ciepła – elementy narożne stanowią opcjonalne akcesoria dekoracyjne i jako takie nie mają wpływu na moc grzewczą.
Elementy narożne muszą być zamawiane jednocześnie z odpowiednimi grzejnikami kanałowymi oraz kratkami maskującymi.
| Długość według szerokości projektu | 200 -500 mm |
| Głębokość modułu | 70 mm |
| Szerokość modułu | 140, 160, 200, 260, 320, 340, 400 mm |
| Materiał wanny grzejnika | wanna z blachy stalowej ocynkowanej, lakierowana w kolorze czarnym RAL 9005 |
| Rama | rama typu U lub F z aluminium (srebrny, czarny, jasny i ciemny brąz anodowany lub lakierowanie według palety RAL) |
| Kratka | zwijana, wzdłużna (srebrny, czarny, jasny i ciemny brąz anodowany lub lakierowanie według palety RAL) + drewno, stal nierdzewna oraz mahoń na zapytanie |
 | Podczas składania zamówienia należy wypełnić specjalny formularz produktu. Do pobrania na stronie www.licon-heat.pl/convectors/customer-care |

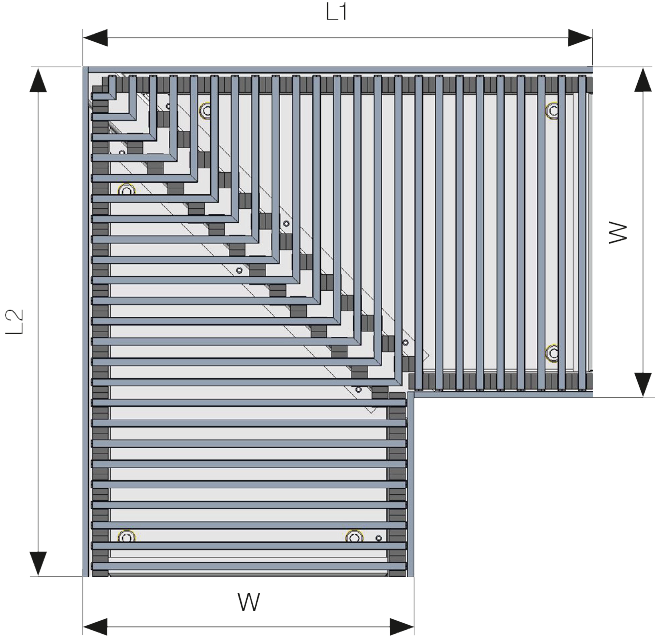

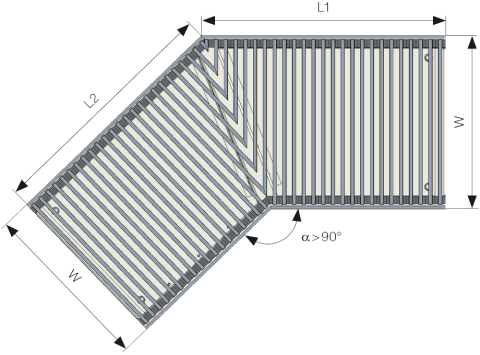

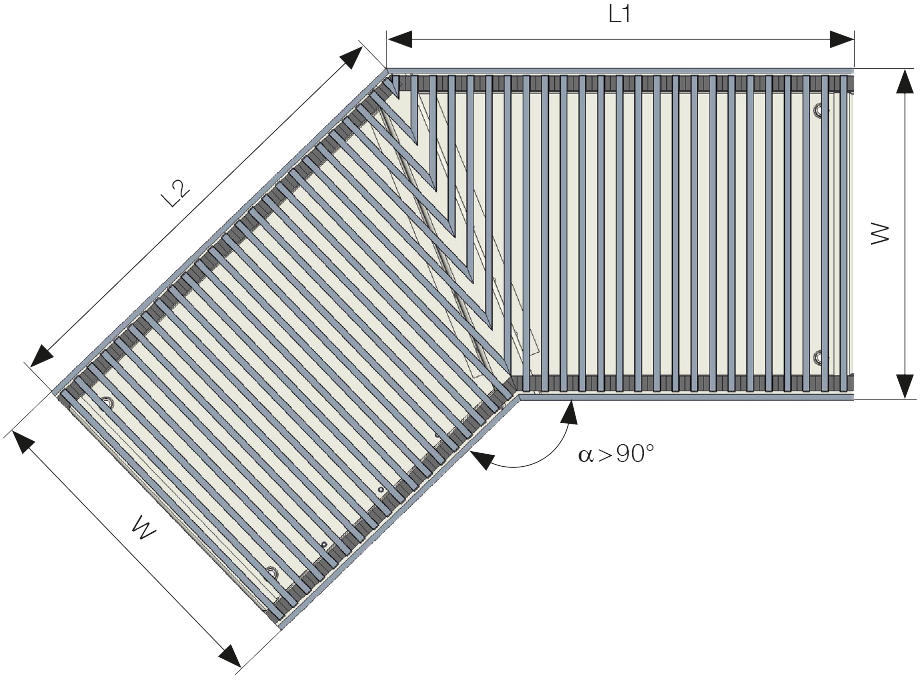

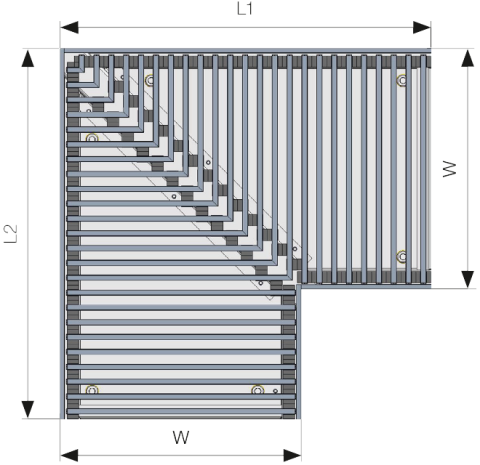

Element narożny MA-A = 90° | Element narożny MA-B ≠ 90° |
Zakres wymiarów
| Długość L1, L2 [mm] | 200 | 300 | 400 | 500 | 500 |
| Szerokość grzejnika kanałowego W [mm] | 140/160 | 200 | 260 | 320/340 | 400 |
KOD ZAMÓWIENIOWY
Przykładowy kod zamówieniowy: MAA-030/07/20-U1A1RP3
MAA corner part, length 30 cm, depth 7 cm, width 20 cm. The corner part is fitted with a U-frame in silver elox finish and an aluminium roll-up grille in silver elox finish. The corner part has a right-hand connection and lowered casing edges on both sides with the option of connection into an array.
| Typ modułu | | Długość/Głębokość/Szerokość (cm) | | Typ ramy | Kolor ramy | Materiał kratki maskującej | Kolor kratki maskującej | Typ kratki maskującej | Strona podłączenia | Obniżona krawędź |
|---|---|---|---|---|---|---|---|---|---|---|
| MAA | - | •••/07/•• | - | U | 1 | A | 1 | R | P | 3 |
| MAB | | | | U rama typu U F rama typu F 0 bez ramy | 1 srebrny anod. 2 ciemny brąz anod. 3 jasny brąz anod. 5 czarny anod. 9 inny kolor RAL | A aluminium anod. B buk D dąb M mahoń S stal R stal nierdzewna | 1 srebrny anod. 2 ciemny brąz anod. 3 jasny brąz anod. 5 czarny anod. 9 inny kolor RAL 0 naturalny (drewno, stal nierdzewna) 1 drewno lakierowane 6 RAL 9006 (stal) | R zwijana L wzdłużna | P prawar | 3 obniżone krawędzie po obu stronach 1 obniżona krawędź – strona podłączenia 2 obniżona krawędź – strona przeciwna do podłączenia 0 bez obniżonej krawędzi |
W celu prawidłowego zamówienia ciągów modułów należy skorzystać z formularza produkcji indywidualnej, dostępnego na stronie www.licon-heat.pl w sekcji Do pobrania.
