KORAFLEX Amper FVA

W pełni elektryczny, wolnostojący

KORAFLEX Amper FVA (230 V AC) to w pełni elektryczny grzejnik kanałowy z kratką aluminiową, który w celu uzyskania wysokiej mocy grzewczej i szybkiego przekazywania ciepła do pomieszczenia został wyposażony w wysokowydajny elektryczny wymiennik ciepła oraz styczny wentylator EC. Niezawodne sterowanie gwarantuje prostą i bezpieczną obsługę. Grzejnik kanałowy pracuje niezależnie od instalacji centralnego ogrzewania i nie zawiera wymiennika ciepła do ogrzewania wodnego. Grzejnik kanałowy ma kompaktowe wymiary i jest odpowiedni wszędzie tam, gdzie podłączenie do instalacji grzewczej nie jest możliwe.

Zalecamy montaż KORAFLEX Amper FVA w pobliżu dużych powierzchni przeszklonych. Urządzenie nadaje się również do domów całkowicie elektrycznych oraz nowoczesnych domów niskoenergetycznych. Dzięki możliwości montażu modernizacyjnego sprawdza się także podczas renowacji. Zapewnia szybkie, ciche i energooszczędne ogrzewanie, które dzięki wysokiej mocy grzewczej może być stosowane jako podstawowe lub dodatkowe (rezerwowe) źródło ciepła albo jako alternatywa dla standardowego ogrzewania.

Dane techniczne Zapytanie

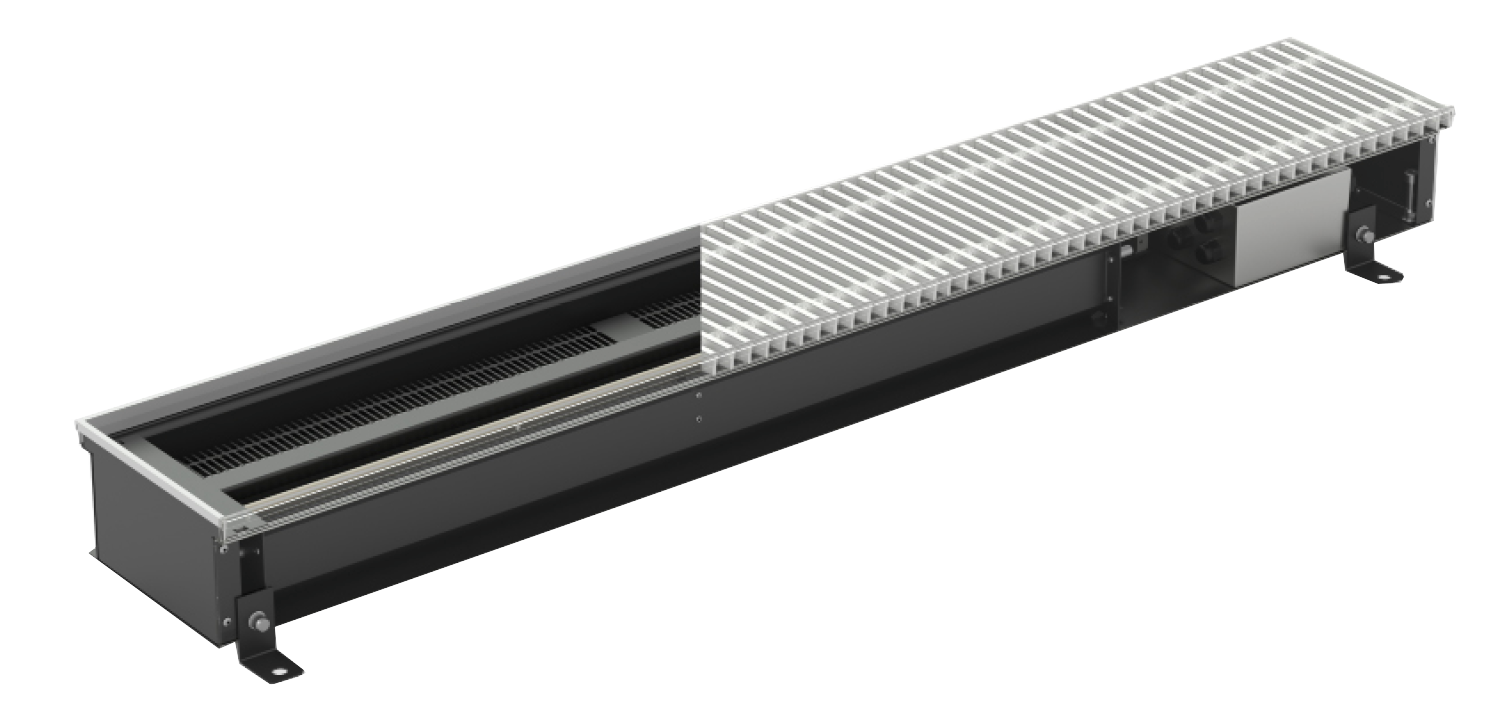

FVA-úvod
  • Podłączenie do sieci 230 V AC
  • Wyższa wydajność
  • Cicha, wydajna i energooszczędna
Głębokość [mm] 110 mm
Szerokość [mm]  200 mm
Długość [mm 800,  1 200,  1 650 mm
Moc grzewcza [W]  do  2 400 W
Stopień ochrony IP IP 20
Zasilanie konwektora 230 VAC
Odpowiednie kratki   Aluminium, srebrny anodowany, profil T
info
UWAGA! Stała kratka maskująca z profilem T stanowi integralną część grzejnika kanałowego i jest zabezpieczona przed nieuprawnionym dostępem lub manipulacją,
co chroni przed ryzykiem obrażeń lub uszkodzenia urządzenia.

Wymiary podano w mm wraz z obramowaniem typu U.


Długość		 Ustawienie
prędkości
wentylatora		 Napięcie
sterujące
[V]		 Moc grzewcza
[W]		 Ciśnienie
akustyczne
[dB(A)]		 Moc
akustyczna
[dB(A)]


800

 0 0 0 - -
1 4 370 19,1 27,1
2 7 590 26,6 34,6
3 10 800 28,9 36,9


1 200



 0 0 0 - -
1 4 740 20,1 28,1
2 7 1180 28,3 36,3
3 10 1600 31,0 39,0


1 650



 0 0 0 - -
1 4 1100 21,2 29,2
2 7 1750 29,5 37,5
3 10 2400 32,4 40,4
WYPOSAŻENIE STANDARDOWE

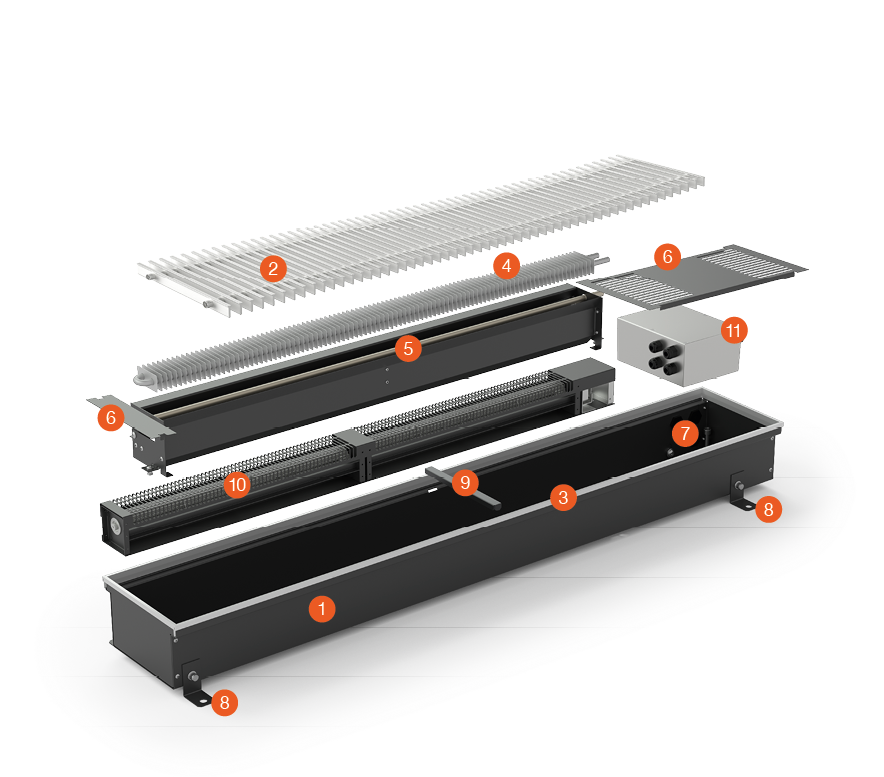

KORAFLEX-elektrický konvektor FVA-rozpad
Standardowe wyposażenie
1 wanna wykonana z blachy stalowej ocynkowanej lakierowanej w kolorze czarnym RAL 9005
2 stała kratka maskująca (profil T), srebrny anodowany
3 aluminiowe obramowanie – srebrny anodowany (typ U lub F)
4 elektryczny wymiennik ciepła 230 V AC / 50 Hz
5 konstrukcja wsporcza kierująca przepływem powietrza
6 pokrywy przyłączenia elektrycznego
7 śruby poziomujące
8 kotwy montażowe
9 rozpórka do prawidłowego montażu i betonowania
10 wentylator EC 24 V DC
11 skrzynka przyłączeniowa IP 65
• ochronna pokrywa z płyty pilśniowej zabezpieczająca przed zabrudzeniem,
• trwałe opakowanie, instrukcja montażu.
Wyposażenie dodatkowe
​aluminiowe obramowanie typu F – srebrny anodowany,u
​elektroniczny termostat pokojowy SIEMENS RDG 260T lub RDG 260KN
​czujnik temperatury pomieszczenia QAA32
​elektroniczny termostat pokojowy HY607LIC
​manualny termostat pokojowy SIEMENS RAB 21-DC
​pokrywa OSB o zwiększonej sztywności do celów montażowych
​mata tłumiąca hałas
​podpory do podłóg podniesionych

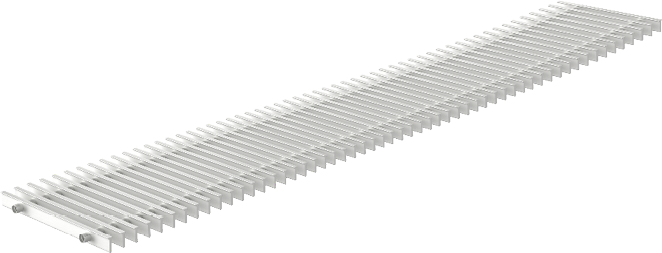

WYKONANIE BEZRAMOWE / KRATKA MASKUJĄCA
Aluminium, srebrny anodowany, profil T


KORAFLEX-FVA-mrizka



infoUWAGA! Stała kratka maskująca z profilem T stanowi integralną część grzejnika kanałowego i jest zabezpieczona przed nieuprawnionym dostępem lub manipulacją, co chroni przed ryzykiem obrażeń lub uszkodzenia urządzenia.

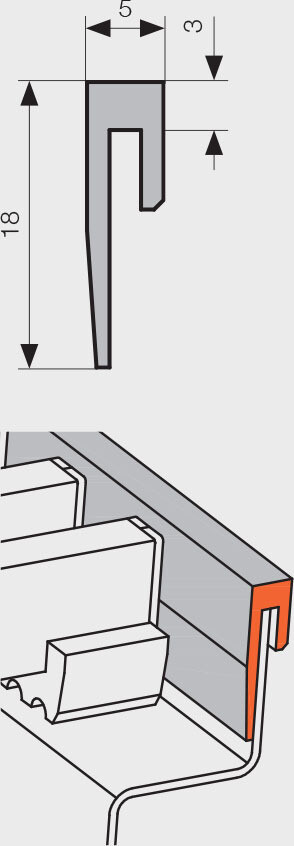

Standardowa rama typu U
Standardowa rama typu U		 Opcjonalna rama typu F

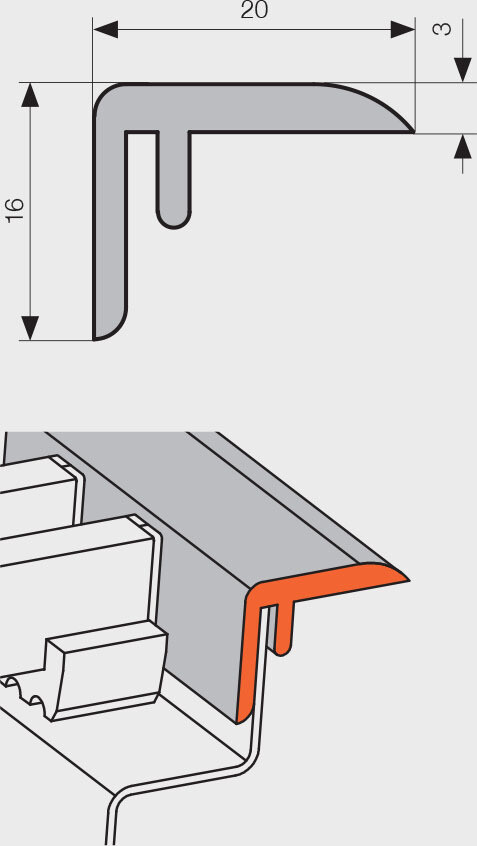

Opcjonalna rama typu F

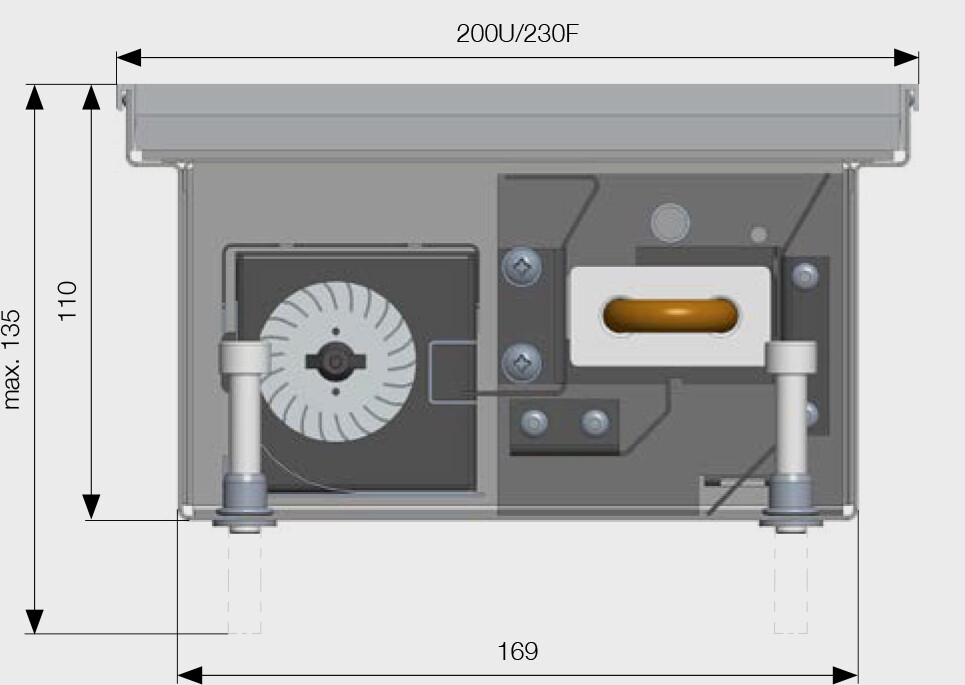

KORAFLEX Amper FVA  Głębokość 110 mm/Szerokość​ 200 mm

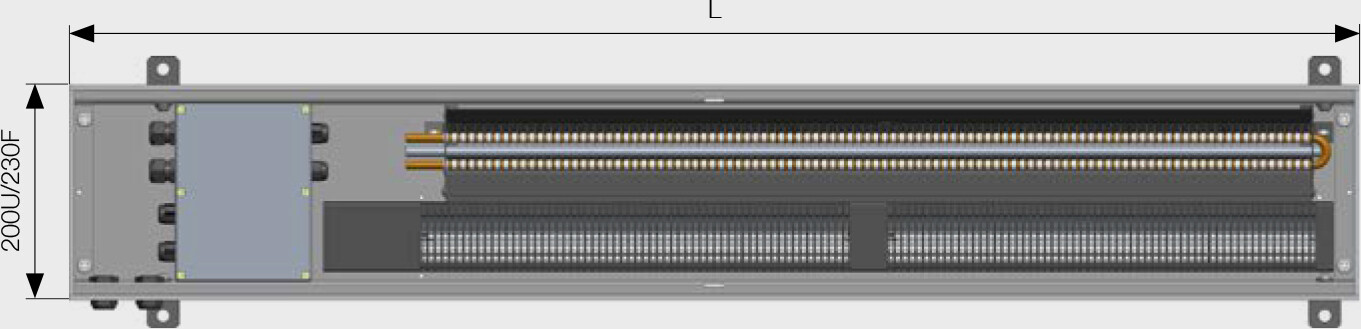

 FVA_bokorysFVA_půdorys

Wymiary w mm. Zastrzega się możliwość zmian parametrów technicznych.

U = Ramka typu U; F = Ramka typu F
W przypadku zastosowania obramowania typu F do podanego wymiaru należy dodać 30 mm.

MONTAŻ KONWEKTORA ELEKTRYCZNEGO

Instrukcja montażu

Prawidłowo zamontowany grzejnik kanałowy musi być ustawiony poziomo, z elementem grzejnym skierowanym w stronę okna. Wanna grzejnika musi posiadać proste, nieodkształcone górne krawędzie, aby zapewnić prawidłowe działanie kratki maskującej.

Montaż grzejnika kanałowego jest możliwy:
• w podłodze betonowej (standardowe rozwiązanie konstrukcyjne),
• w cokole – w przypadku renowacji lub dodatkowych modyfikacji,
• w podłogach podniesionych – przy użyciu specjalnych podpór przeznaczonych do tego celu.

We wszystkich przypadkach konieczne jest solidne zakotwienie grzejnika kanałowego, aby zapobiec jego uginaniu podczas chodzenia oraz zapewnić spełnienie wszystkich wymagań technicznych instalacji. Zalecamy pozostawienie pokrywy ochronnej na miejscu przez cały czas trwania prac budowlanych, aby zapobiec zanieczyszczeniu wnętrza grzejnika kanałowego. Standardowo dostarczana jest ochronna pokrywa z płyty pilśniowej, nieprzeznaczona do chodzenia. Do celów montażowych można zamówić opcjonalną pokrywę OSB o zwiększonej sztywności.

Betonowanie i montaż

• Zalecana odległość grzejnika kanałowego od ściany lub okna wynosi maks. 100 mm.
• Wymiary otworu montażowego w podłodze muszą być co najmniej o 100 mm większe od wymiarów samego grzejnika kanałowego pod względem długości i szerokości.
• Przy zastosowaniu kotew montażowych dolna szerokość grzejnika kanałowego zwiększa się o 42 mm z każdej strony.
• Podczas betonowania grzejnik kanałowy musi zostać wypoziomowany za pomocą śrub poziomujących oraz solidnie zamocowany kotwami montażowymi, aby zapobiec jego przesunięciu.
• Zalecamy zastosowanie materiału dylatacyjnego pomiędzy obramowaniem grzejnika kanałowego a betonem.
• Podczas betonowania grzejnik kanałowy może być obciążany pionowo. Jednocześnie ważne jest jego usztywnienie, aby zapobiec podłużnemu wygięciu. W tym celu stosowane są zamontowane rozpórki, które po zakończeniu betonowania można łatwo usunąć.
• Przed betonowaniem konieczne jest podłączenie grzejnika kanałowego do instalacji elektrycznej.
• Podczas betonowania (lub stosowania anhydrytu) konieczne jest dokładne uszczelnienie wszystkich otworów prowadzących do wnętrza grzejnika kanałowego, aby zapobiec jego zanieczyszczeniu lub przedostaniu się mieszanki budowlanej.
• Zaleca się zabezpieczenie wanny grzejnika przed wilgocią za pomocą izolacji.
• Grzejnik kanałowy musi być zawsze solidnie zabetonowany – śruby poziomujące służą wyłącznie do wypoziomowania.
• W przypadku modeli z wentylatorami zalecamy zastosowanie maty tłumiącej hałas oraz mocowanie za pomocą chudego betonu po bokach i pod spodem wanny.

Montaż w podłodze podniesionej

• Do montażu w podłogach podniesionych dostępne są podpory umożliwiające precyzyjne wypoziomowanie i stabilne zamocowanie grzejnika kanałowego.
• Także w tym przypadku wymagane jest solidne zakotwienie, aby zapobiec uszkodzeniom mechanicznym (np. zapadnięciu się pod obciążeniem kratki maskującej).

Bezpieczeństwo elektryczne

• Projekt instalacji elektrycznej musi zostać opracowany przez osobę posiadającą odpowiednie kwalifikacje zawodowe zgodnie z obowiązującymi normami.
• Montaż i serwis instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowaną osobę zgodnie z obowiązującymi przepisami elektrycznymi.
• Przed uruchomieniem należy przeprowadzić odbiór instalacji elektrycznej zgodnie z obowiązującymi przepisami prawa.

Standardowa wersja grzejnika kanałowego nie jest samonośna.


FVA-montáž1 w pełni elektryczny grzejnik kanałowy z wentylatorem
2 elektryczny wymiennik ciepła
3 wentylator 24 V DC
4 kratka maskująca
5 obramowanie typu U
6 kotwy montażowe
7 śruby poziomujące
8 okno
9 wykończona podłoga
10 masa uszczelniająca
11 szczelina dylatacyjna
12 izolacja
13 wypełnienie betonowe
14 podłoże konstrukcyjne

KOD ZAMÓWIENIA

Przykład kodu zamówienia: FVA-120/11/20-Y1FU1-0-RT

W pełni elektryczny grzejnik kanałowy KORAFLEX z wentylatorem, model Amper, długość 120 cm, wysokość 11 cm, szerokość 20 cm, wanna grzejnika lakierowana w kolorze czarnym RAL 9005 i wykończona obramowaniem typu U w wykończeniu srebrny anodowany, bez obniżonej krawędzi wanny, stała kratka aluminiowa (profil T) w wykończeniu srebrny anodowany, regulacja 230 V AC.

KORAFLEX
Ventilator
Amper

Długość/Głębokość/Szerokość (cm)

Typ
kratki
Kolorkratki
Wersja
kratki
Rama
Kolor
ramy

Obniżona
krawędź

Regulacja
F
V
 A
-
120/11/20
-
 Y
1
 F U 1 - 0
-
RT






aluminium,
profil T
 srebrny
anodowany		    stała
U– rama typu U
F – rama typu F
srebrny anodowany

0 obniżony front
– strona przyłącza
1 obniżona krawędź
– strona przyłącza elektrycznego
2 obniżony front
– strona przeciwna do przyłącza
3 obniżony front
– obie strony

 standardowa
regulacja
