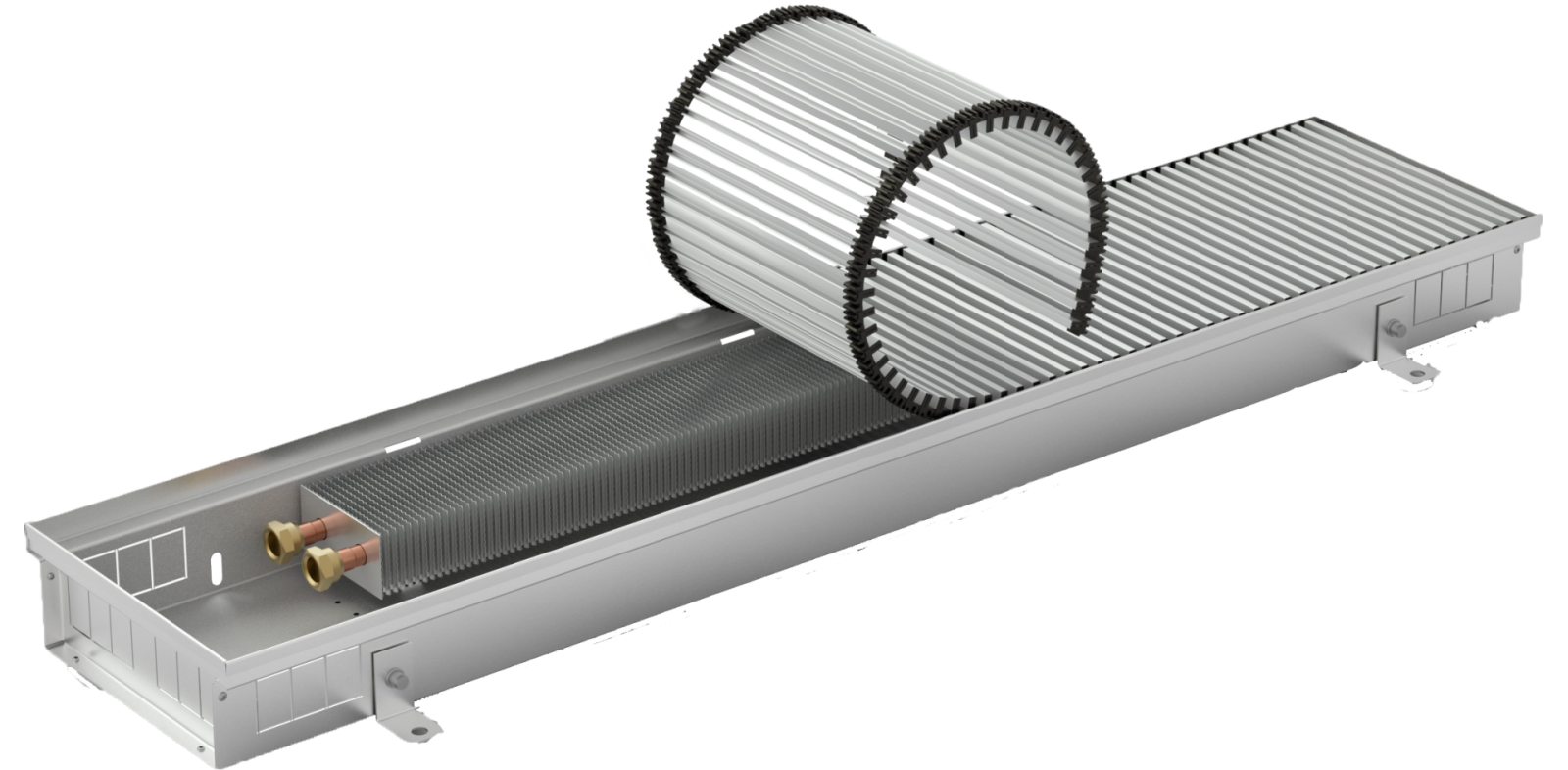

KORAFLEX Basic FKB

Ogrzewanie
Konwekcja naturalna
Niskie zużycie energii

Głębokość [mm]	70, 90, 110 mm
Szerokość [mm]	140, 200, 260, 320 a 420 mm
Długość [mm]	800 do 3 000 mm (co 100 mm)
Moc grzewcza [W]	od 41 do 1 739 W
Maks. ciśnienie robocze [MPa]	1.2 MPa
Max. operating temperature [°C]	90 °C
Gwint przyłączeniowy	wewnętrzny G ½"
Odpowiednie kratki
	W przypadku potrzeby wykonania przyłącza do instalacji grzewczej po lewej stronie należy obrócić wymiennik ciepła w grzejniku kanałowym o 180°. Kratka Cross – rozwiązania designerskie – obudowa wymaga modyfikacji. Kratki Cross muszą być zamawiane razem z grzejnikami kanałowymi. Grzejniki te będą wyposażone w ramkę Cross odpowiednią do kratki Cross.

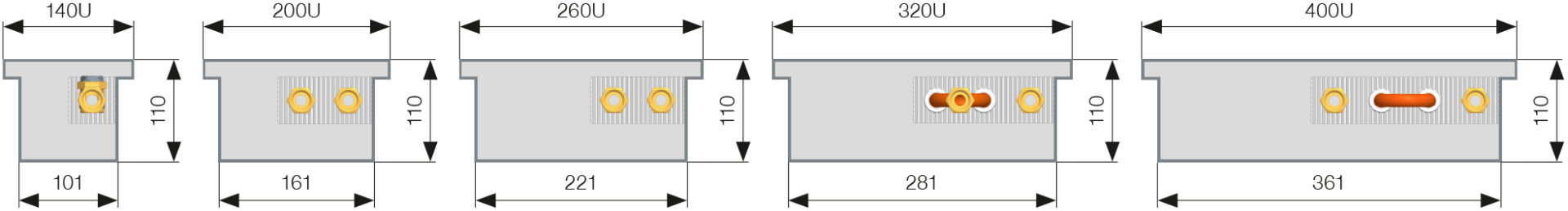

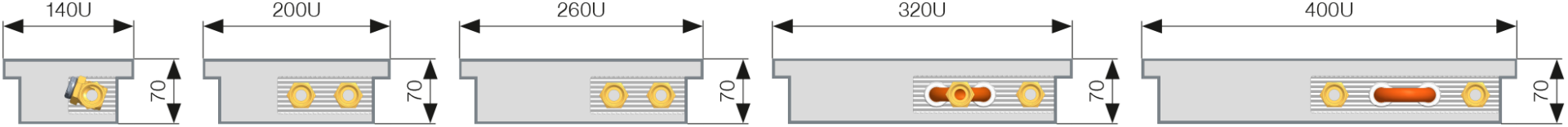

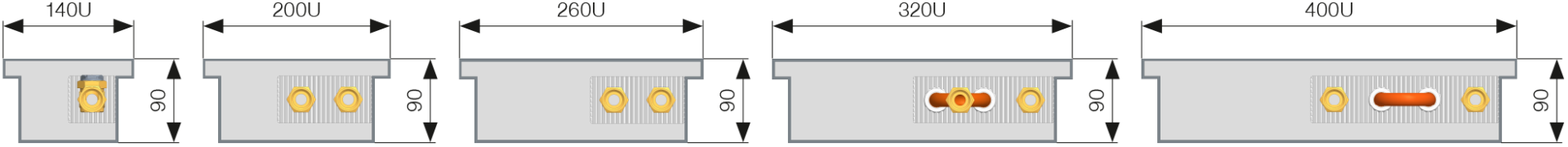

Moc grzewcza [W] przy t1/t2/ti / EN 442. Wymiary podano w mm, łącznie z ramką typu U.

Temperatura na wlocie w °C

Temperatura na wylocie w °C

Temperatura powietrza w °C

ΔT

ΔT = 50 °C		Długość [mm]																							Współczynnik temperaturowy
Głębokość [mm]	Szerokość [mm]	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	Współczynnik temperaturowy
70	140	42	51	61	71	81	91	101	111	121	130	140	150	160	170	180	190	200	210	219	229	239	249	259	1,4629
70	200	76	90	105	120	135	150	165	179	194	209	224	239	254	268	283	298	313	328	342	357	372	387	402	1,4587
70	260	90	108	126	143	161	179	196	214	232	250	267	285	303	320	338	356	373	391	409	426	444	462	480	1,6148
70	320	102	124	146	168	189	211	233	255	276	298	320	342	364	385	407	429	451	472	494	516	538	559	581	1,5550
70	400	131	157	183	208	234	260	286	311	337	363	389	414	440	466	492	517	543	569	595	620	646	672	698	1,5235
90	140	50	62	74	86	98	110	122	134	146	158	170	182	194	206	218	230	242	254	266	278	290	302	314	1,5247
90	200	120	143	167	191	214	238	261	285	308	332	355	379	402	426	449	473	496	520	543	567	590	614	637	1,5373
90	260	153	183	213	243	273	303	333	363	393	423	453	483	513	543	573	603	633	663	693	723	753	783	813	1,5643
90	320	195	236	278	319	361	402	444	485	526	568	609	651	692	733	775	816	858	899	940	982	1023	1065	1106	1,4599
90	400	275	329	383	437	490	544	598	652	706	760	814	868	922	976	1029	1083	1137	1191	1245	1299	1353	1407	1461	1,4607
110	140	55	69	82	95	108	122	135	148	161	174	188	201	214	227	240	254	267	280	293	307	320	333	346	1,4888
110	200	142	170	198	226	254	282	309	337	365	393	421	449	477	505	532	560	588	616	644	672	700	728	755	1,4739
110	260	184	220	257	293	329	365	401	437	473	510	546	582	618	654	690	726	763	799	835	871	907	943	979	1,4385
110	320	237	287	338	388	438	489	539	589	640	690	740	791	841	891	942	992	1042	1093	1143	1193	1244	1294	1344	1,4622
110	400	327	391	455	520	584	648	712	776	840	905	969	1033	1097	1161	1225	1289	1354	1418	1482	1546	1610	1674	1739	1,4569

Standardowe wyposażenie

obudowa ze stali ocynkowanej ogniowo, nielakierowana
nielakierowany wymiennik ciepła Al/Cu z odpowietrznikiem
aluminiowa ramka typu U, srebrna elox
metalowa płyta przykrywająca
śruby poziomujące i 4 kotwy
elementy dystansowe do prawidłowego montażu i betonowania
pokrywa z płyty pilśniowej chroniąca grzejnik kanałowy przed zanieczyszczeniem
solidne opakowanie, instrukcja montażu

Wyposażenie dodatkowe

kratka przykrywająca do wyboru
kratka przykrywająca Cross lub Robust – rozwiązanie projektowe – należy zamawiać razem z grzejnikiem kanałowym (obejmuje modyfikację konstrukcji obudowy)
ramka typu U z aluminium, dostępna w kolorze czarnym elox, jasny / ciemny brąz elox lub lakierowana według palety RAL
ramka typu F z aluminium, dostępna w kolorze srebrnym elox, czarnym elox, jasny / ciemny brąz elox lub lakierowana według palety RAL
wsporniki do podłóg podniesionych
zestaw zaworów regulacyjnych, kątowy lub prosty
zawór termostatyczny, kątowy lub prosty
osiowy zawór termostatyczny
mosiężne kolanko ½" × ½" 90°
elastyczne przewody ze stali nierdzewnej
siłownik termoelektryczny TEP 230 lub TEP 24
termostat SIEMENS RAA21 lub RDE 100.1
głowica termostatyczna cieczowa z kapilarą
zasilacz 24 V DC
płyta OSB o zwiększonej sztywności do celów montażowych
Więcej informacji o wyposażeniu opcjonalnym i kodach zamówień

KOMPONENTY GRZEJNIKA KANAŁOWEGO

1 obudowa z ocynkowanej stali lakierowanej na czarno, RAL 9005
2 przykrywająca do wyboru (zamawiana oddzielnie)
3 aluminiowa ramka do wyboru
4 wymiennik ciepła Al/Cu
5 kotwy montażowe (4 szt.)
6 śruby poziomujące
7 metalowa płyta przyłączeniowa
8 wsporniki
9 elementy dystansowe do prawidłowego montażu i betonowania

Odpowiednie kratki

Zwijana aluminium srebrne	Liniowa aluminium srebrne	Zwijana aluminium ciemny brąz	Liniowa aluminium ciemny brąz
Zwijana aluminium jasny brąz	Liniowa aluminium jasny brąz	Zwijana aluminium czarny elox	Liniowa aluminium czarny elox
Zwijana stal	Liniowa stal	Zwijana stal nierdzewna	Liniowa stal nierdzewna

Zwijana naturalna / lakierowany buk	Zwijana naturalna / lakierowany dąb	Zwijana naturalna / lakierowany mahoń (na zapytanie)
Cross (na zapytanie)	Robust stalowy / nierdzewny (na zapytanie)

Ramki

Ramka typu U	Ramka typu F	Ramka Cross – obniżona krawędź obudowy

Dekoracyjne ramki typu U i F są standardowo dostępne z aluminium w wykończeniu srebrny, czarny, ciemny brąz lub jasny brąz elox. Ramka typu U oraz ramki Cross są również dostępne w czarnym elox. Ramki mogą być także lakierowane (malowane proszkowo) w kolorach z palety RAL. Ramki są w każdym przypadku dostarczane jako element grzejnika kanałowego, a wymagany typ należy określić w kodzie zamówienia.

MONTAŻ GRZEJNIKÓW KANAŁOWYCH FK

Zalecenia montażowe

Aby zapewnić prawidłowe działanie, należy bezwzględnie przestrzegać poniższych zasad.

Grzejniki kanałowe należy montować poziomo, z wymiennikiem ciepła od strony okna. Aby kratka działała prawidłowo, górna krawędź obudowy musi być prosta i wypoziomowana (bez odkształceń i wygięć).
Maksymalna zalecana odległość grzejnika kanałowego od ściany/okna wynosi 100 mm.
Wnęka w podłodze pod montaż grzejnika kanałowego powinna być co najmniej o 100 mm większa (zarówno pod względem długości, jak i szerokości) niż konwektor.
Zalecamy podłączenie grzejnika kanałowego do instalacji grzewczej za pomocą zaworu regulacyjnego i zaworu termostatycznego. Przyłącze wymiennika ciepła posiada gwint wewnętrzny G½. Po podłączeniu do instalacji należy odpowietrzyć układ i przeprowadzić próbę ciśnieniową.
Podczas betonowania grzejnik kanałowy należy wypoziomować za pomocą śrub regulacyjnych i przymocować do podłoża przy użyciu kotew. Kotwy utrzymują grzejnik w miejscu podczas wylewania betonu.
Zastosowanie kotew zwiększa szerokość dolnej części grzejnika kanałowego o 42 mm z każdej strony.
Podczas betonowania grzejnik kanałowy może zostać obciążony.
Podczas betonowania szczególnie ważne jest zabezpieczenie grzejnika kanałowego przed odkształceniami wzdłużnymi. W tym celu grzejniki wyposażone są w elementy dystansowe. (Uwaga: modele FKP standardowo nie są wyposażone w elementy dystansowe). Po zakończeniu betonowania elementy te można łatwo usunąć.
Podczas wylewania betonu lub anhydrytu należy dokładnie zabezpieczyć wszystkie otwory przyłączeniowe, aby zapobiec wyciekom.
W przypadku montażu bez betonowania zaleca się zastosowanie wsporników do instalacji w podłogach podniesionych. Standardowe modele grzejników kanałowych nie są samonośne.
Zalecamy izolację zewnętrznej strony obudowy grzejnika kanałowego na całej długości wymiennika ciepła przy użyciu styropianu, aby zapobiec stratom ciepła do podłogi.
Aby uniknąć zanieczyszczenia grzejnika kanałowego, zalecamy pozostawienie ochronnej pokrywy z płyty pilśniowej podczas prac budowlanych. Pokrywa, będąca częścią standardowego wyposażenia, nie jest przeznaczona do chodzenia i służy wyłącznie do ochrony urządzenia przed zabrudzeniem podczas montażu. Opcjonalnie dostępne są wzmocnione pokrywy OSB do celów montażowych.
Grzejniki kanałowe ze stali nierdzewnej przeznaczone do środowisk wilgotnych – oznaczone jako KORAFLEX Pool FKP – są standardowo wyposażone w odpływy przelewowe. Podczas montażu należy podłączyć rurę w dolnej części grzejnika do instalacji z odpowiednim spadkiem umożliwiającym odprowadzenie wody przelewowej. Zalecamy zastosowanie syfonu w celu zapobiegania nieprzyjemnym zapachom.

Zalecane umiejscowienie wymienników ciepła w grzejnikach kanałowych

•

Grzejniki kanałowe powinny być instalowane w odległości maksymalnie 100 mm od okien. Aby uzyskać maksymalną wydajność, zalecane jest umieszczenie wymiennika ciepła zawsze od strony okna. Powoduje to naturalny przepływ powietrza – ciepłe powietrze unosi się, a chłodne jest zasysane do grzejnika kanałowego. W ten sposób zimne powietrze przy oknie zostaje odcięte, a powietrze w pomieszczeniu jest ogrzewane.

Montaż grzejnika kanałowego

1 - grzejnik kanałowy z konwekcją naturalną, 2 - wymiennik ciepła, 3 - kratka, 4 - ramka typu U, 5 - ramka typu F, 6 - śruby regulacyjne, 7 - kotwy, 8 - przegroda dzieląca do głębokości 300 mm, 9 - okno,
10 - poziom podłogi, 11 - zaprawa, 12 - szczelina dylatacyjna, 13 - izolacja, 14 - wypełnienie betonowe, 15 - podłoże

Instalacje w podłogach podniesionych

• Wsporniki konstrukcyjne do montażu grzejników kanałowych w podłogach podniesionych zapewniają stabilne i efektywne rozwiązania. Wykonane są z nielakierowanej stali i są odpowiednie do podłóg podniesionych o wysokości do 500 mm. Wsporniki są odpowiednie dla modeli Optimal FKO oraz Basic FKB.

Wsporniki muszą być zamawiane razem z grzejnikami kanałowymi ze względu na konieczność modyfikacji konstrukcji obudowy! Elementy kilku typów wsporników do podłóg podniesionych stanowią integralną część konstrukcji grzejnika kanałowego.

Instalacje wieloelementowe grzejników kanałowych

Typy obudów w zależności od przyłączy wodnych i obniżonych boków dla instalacji wieloelementowych

• Obniżone boki obudowy grzejnika kanałowego stosowane są tam, gdzie wymagane są niewidoczne połączenia między grzejnikami (np. w budynkach administracyjnych, restauracjach, hotelach itp.). Przy zamawianiu kratek należy uwzględnić w kodzie zamówienia informację, że będą one stosowane z grzejnikami kanałowymi z obniżonym frontem.

KOD ZAMÓWIENIA

Przykład kodu zamówienia: FKB-100/11/26-V1U1P

Grzejnik kanałowy KORAFLEX z konwekcją naturalną, model Basic, długość 100 cm, głębokość 11 cm, szerokość 26 cm, nieobrobiony wymiennik ciepła przeciwprądowy, wykończony ramką typu U srebrna elox, z przyłączem do instalacji grzewczej po prawej stronie, bez obniżonego frontu.

KORAFLEX	Konwekcja	Basic		Długość/Głębokość/Szerokość (cm)		Typ wymiennika ciepła	Kolor wymiennika ciepła	Ramka	Kolor ramki	Strona przyłącza	Obniżony front
F	K	B	-	100/11/26	-	V	1	U	1	P	0
						V przeciwprądowy P* jednokierunkowy 0 bez wymiennika ciepła	1 nielakierowany 0 bez wymiennika ciepła	U ramka U F ramka F C do kratki Cross 0 bez ramki	1 srebrna elox 2 ciemny brąz elox 3 jasny brąz elox 5 czarna elox 9 inny kolor RAL 0 bez ramki	P prawa	0 bez obniżonego frontu 1 obniżony front – strona przyłącza 2 obniżony front – strona przeciwna do przyłącza 3 obniżony front – obie strony

P* – wymienniki ciepła jednokierunkowe są standardowo stosowane w grzejnikach kanałowych o szerokości 140 mm i głębokości 70, 90 oraz 110 mm.
