KORAFLEX Energy FVE

Podłączenie 230 V AC

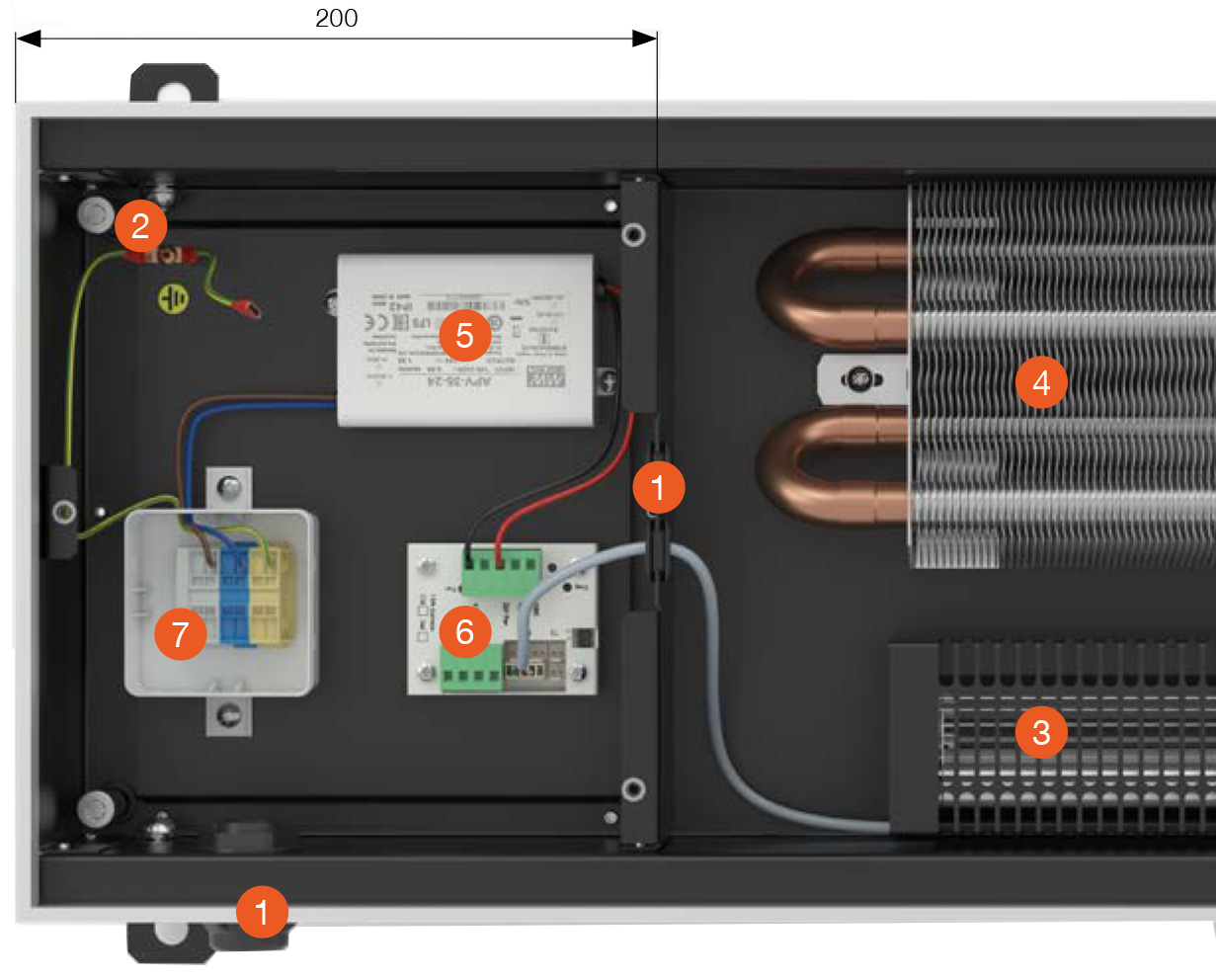

KORAFLEX Energy FVE bazuje na serii Optimal-V, rozszerzonej o 200 mm i wyposażonej w układ regulacji dla przyłącza 230 V AC. Konwektory kanałowe Energy 230 V AC przeznaczone są do suchych środowisk i służą wyłącznie do ogrzewania. Charakteryzują się cichą pracą oraz możliwością podłączenia do systemu BMS (Building Management System).

Wersja Economic – wymiennik ciepła bez wykończenia powierzchni
Wersja Exclusive – wymiennik ciepła lakierowany na czarno RAL 9005heat pump



Dane techniczne Zapytanie

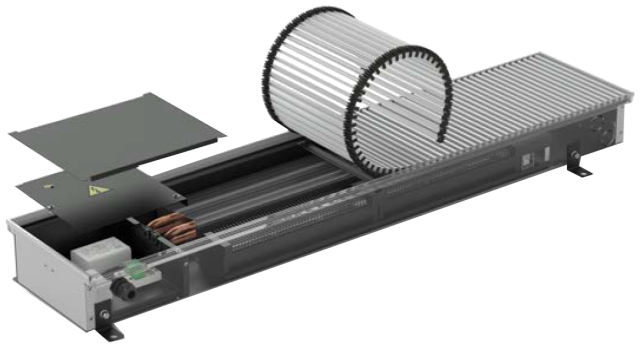

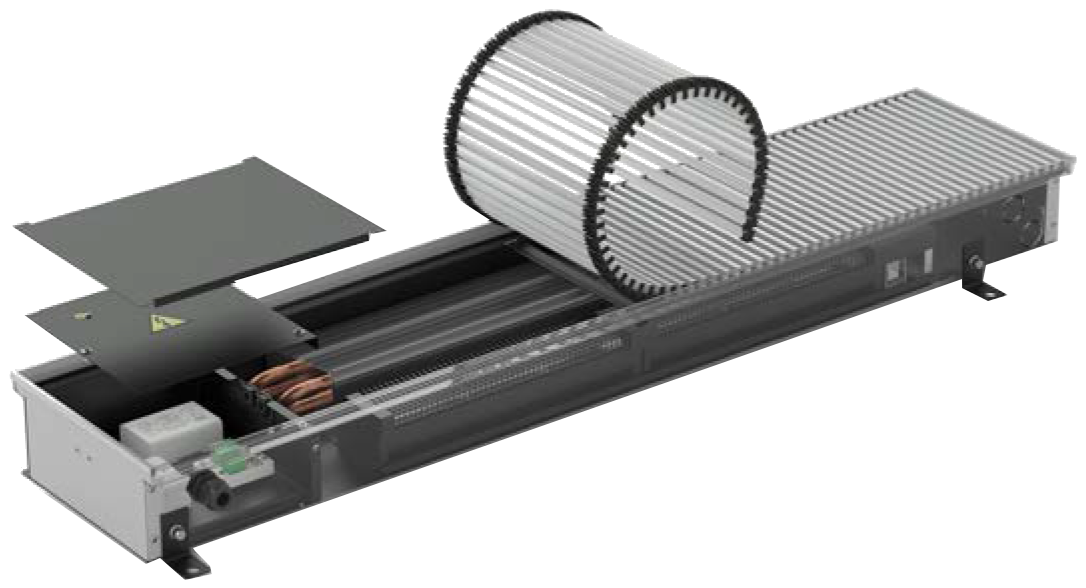

FVE Energy
  • Ogrzewanie
  • Konwekcja wymuszona
  • Podłączenie do sieci 230 V AC
  • Niskie zużycie energii
Wersja ECONOMIC Wersja podstawowa, obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła bez powłoki lakierniczej.
Wersja EXCLUSIVE Obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła lakierowany na czarno w kolorze RAL 9005
Głębokość [mm] 70, 80, 90, 110, 130 mm
Szerokość [mm] 160, 200, 260, 320, 400 mm
Długość [mm] 1000 do 3 000 mm (co 200 mm)
Moc grzewcza [W] od 54 do 15 517 W
Maks. ciśnienie robocze [MPa] 1.2 MPa
Max. operating temperature [°C] 90 °C
Gwint przyłączeniowy wewnętrzny G 1/2"
Stopień ochrony IP IP 20
Odpowiednie kratki  FK-PM

info
Kratka Cross – design solutions – należy pamiętać, że kratki Cross muszą być zamawiane razem z konwektorami kanałowymi,
ponieważ obudowa wymaga odpowiedniej modyfikacji.
Konwektory kanałowe będą wyposażone w ramkę Cross przeznaczoną do kratki Cross.
W przypadku zastosowania kratki liniowej konieczna jest konsultacja techniczna, ponieważ obudowa może wymagać odpowiedniej modyfikacji.
Należy pamiętać, że kratki liniowe muszą być zamawiane razem z konwektorami kanałowymi.

Moc grzewcza [W] dla t1/t2/ti / EN 16430.
Urządzenie przeznaczone jest wyłącznie do chłodzenia w strefie bezkondensacyjnej, tj. powyżej temperatury punktu rosy. Urządzenie nie jest wyposażone w odprowadzenie kondensatu.
Wymiary podano w mm, łącznie z ramką U.

KORAFLEX Energy FVE / Depth 70 / Width 200
Depth 70 / Width 200
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 17,4 25,4
1000 2 1 23,7 31,7
1000 3 2 32,5 40,5
1200 0 0 - -
1200 1 1 17,7 25,7
1200 2 2 24,7 32,7
1200 3 3 33,4 41,4
1400 0 0 - -
1400 1 1 18,5 26,5
1400 2 2 25,9 33,9
1400 3 3 34,3 42,3
1600 0 0 - -
1600 1 1 18,2 26,2
1600 2 2 26,1 34,1
1600 3 3 34,8 42,8
1800 0 0 - -
1800 1 1 18,4 26,4
1800 2 2 26,7 34,7
1800 3 4 35,4 43,4
2000 0 0 - -
2000 1 1 18,6 26,6
2000 2 2 26,4 34,4
2000 3 5 35,6 43,6
2200 0 0 - -
2200 1 1 18,8 26,8
2200 2 2 27,7 35,7
2200 3 5 36,3 44,3
2400 0 0 - -
2400 1 2 18,9 26,9
2400 2 3 28,1 36,1
2400 3 5 36,7 44,7
2600 0 0 - -
2600 1 2 19,0 27,0
2600 2 4 28,5 36,5
2600 3 6 37,0 45,0
2800 0 0 - -
2800 1 2 19,1 27,1
2800 2 4 28,9 36,9
2800 3 7 37,4 45,4
3000 0 0 - -
3000 1 3 18,5 26,5
3000 2 4 29,6 37,6
3000 3 8 37,8 45,8
Depth 70 / Width 260
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 17,4 25,4
1000 2 1 23,7 31,7
1000 3 2 32,5 40,5
1200 0 0 - -
1200 1 1 17,7 25,7
1200 2 2 24,7 32,7
1200 3 3 33,4 41,4
1400 0 0 - -
1400 1 1 18,5 26,5
1400 2 2 25,9 33,9
1400 3 3 34,3 42,3
1600 0 0 - -
1600 1 1 18,2 26,2
1600 2 2 26,1 34,1
1600 3 3 34,8 42,8
1800 0 0 - -
1800 1 1 18,4 26,4
1800 2 2 26,7 34,7
1800 3 4 35,4 43,4
2000 0 0 - -
2000 1 1 18,6 26,6
2000 2 2 26,4 34,4
2000 3 5 35,6 43,6
2200 0 0 - -
2200 1 1 18,8 26,8
2200 2 3 27,7 35,7
2200 3 5 36,3 44,3
2400 0 0 - -
2400 1 2 18,9 26,9
2400 2 3 28,1 36,1
2400 3 6 36,7 44,7
2600 0 0 - -
2600 1 2 19,0 27,0
2600 2 4 28,5 36,5
2600 3 6 37,0 45,0
2800 0 0 - -
2800 1 2 19,1 27,1
2800 2 4 28,9 36,9
2800 3 7 37,4 45,4
3000 0 0 - -
3000 1 2 18,5 26,5
3000 2 4 29,6 37,6
3000 3 7 37,8 45,8
Depth 70 / Width 320
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 19,1 27,1
1000 2 1 26,6 34,6
1000 3 2 28,9 36,9
1200 0 0 - -
1200 1 1 19,8 27,8
1200 2 2 27,6 35,6
1200 3 3 30,0 38,0
1400 0 0 - -
1400 1 1 20,1 28,1
1400 2 2 28,3 36,3
1400 3 3 31,0 39,0
1600 0 0 - -
1600 1 1 20,8 28,8
1600 2 2 29,0 37,0
1600 3 4 31,7 39,7
1800 0 0 - -
1800 1 1 21,2 29,2
1800 2 2 29,5 37,5
1800 3 4 32,4 40,4
2000 0 0 - -
2000 1 1 22,0 30,0
2000 2 2 30,1 38,1
2000 3 4 32,9 40,9
2200 0 0 - -
2200 1 1 21,9 29,9
2200 2 3 30,5 38,5
2200 3 6 33,5 41,5
2400 0 0 - -
2400 1 2 22,2 30,2
2400 2 4 30,9 38,9
2400 3 6 34,0 42,0
2600 0 0 - -
2600 1 2 22,4 30,4
2600 2 4 31,3 39,3
2600 3 7 34,5 42,5
2800 0 0 - -
2800 1 2 22,7 30,7
2800 2 4 31,6 39,6
2800 3 8 34,9 42,9
3000 0 0 - -
3000 1 2 22,7 30,7
3000 2 5 31,9 39,9
3000 3 9 35,3 43,3
Depth 80 / Width 160
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 17,4 25,4
1000 2 1 23,7 31,7
1000 3 2 32,5 40,5
1200 0 0 - -
1200 1 1 17,7 25,7
1200 2 2 24,7 32,7
1200 3 2 33,4 41,4
1400 0 0 - -
1400 1 1 18,5 26,5
1400 2 2 25,9 33,9
1400 3 2 34,3 42,3
1600 0 0 - -
1600 1 1 18,5 26,2
1600 2 2 26,1 34,1
1600 3 2 34,8 42,8
1800 0 0 - -
1800 1 1 18,4 26,4
1800 2 2 26,7 34,7
1800 3 3 35,4 43,4
2000 0 0 - -
2000 1 1 18,6 26,6
2000 2 2 26,4 34,4
2000 3 3 35,6 43,6
2200 0 0 - -
2200 1 1 18,8 26,8
2200 2 2 27,7 35,7
2200 3 3 36,3 44,3
2400 0 0 - -
2400 1 2 18,9 26,9
2400 2 3 28,1 36,1
2400 3 4 36,7 44,7
2600 0 0 - -
2600 1 2 19,0 27,0
2600 2 3 28,5 36,5
2600 3 5 37,0 45,0
2800 0 0 - -
2800 1 2 19,1 27,1
2800 2 3 28,9 36,9
2800 3 5 37,4 45,4
3000 0 0 - -
3000 1 2 18,5 26,5
3000 2 4 29,6 37,6
3000 3 6 37,8 45,8
Depth 90 / Width 200
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 19,1 27,1
1000 2 2 26,6 34,6
1000 3 2 28,9 36,9
1200 0 0 - -
1200 1 2 19,8 27,8
1200 2 2 27,6 35,6
1200 3 3 30,0 38,0
1400 0 0 - -
1400 1 2 20,1 28,1
1400 2 3 28,3 36,3
1400 3 4 31,0 39,0
1600 0 0 - -
1600 1 2 20,8 28,8
1600 2 3 29,0 37,0
1600 3 4 31,7 39,7
1800 0 0 - -
1800 1 2 21,2 29,2
1800 2 4 29,5 37,5
1800 3 5 32,4 40,4
2000 0 0 - -
2000 1 2 22,0 30,0
2000 2 5 30,1 38,1
2000 3 7 32,9 40,9
2200 0 0 - -
2200 1 3 21,9 29,9
2200 2 5 30,5 38,5
2200 3 7 33,5 41,5
2400 0 0 - -
2400 1 3 22,2 30,2
2400 2 5 30,9 38,9
2400 3 7 34,0 42,0
2600 0 0 - -
2600 1 3 22,4 30,4
2600 2 7 31,3 39,3
2600 3 9 34,5 42,5
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,6 39,6
2800 3 11 34,9 42,9
3000 0 0 - -
3000 1 4 22,7 30,7
3000 2 8 31,9 39,9
3000 3 11 35,3 43,3
Depth 90 / Width 260
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 19,1 27,1
1000 2 2 26,6 34,6
1000 3 2 28,9 36,9
1200 0 0 - -
1200 1 2 19,8 27,8
1200 2 2 27,6 35,6
1200 3 3 30,0 38,0
1400 0 0 - -
1400 1 2 20,1 28,1
1400 2 3 28,3 36,3
1400 3 4 31,0 39,0
1600 0 0 - -
1600 1 2 20,8 28,8
1600 2 3 29,0 37,0
1600 3 4 31,7 39,7
1800 0 0 - -
1800 1 2 21,2 29,2
1800 2 4 29,5 37,5
1800 3 5 32,4 40,4
2000 0 0 - -
2000 1 2 22,0 30,0
2000 2 5 30,1 38,1
2000 3 7 32,9 40,9
2200 0 0 - -
2200 1 3 21,9 29,9
2200 2 5 30,5 38,5
2200 3 7 33,5 41,5
2400 0 0 - -
2400 1 3 22,2 30,2
2400 2 5 30,9 38,9
2400 3 7 34,0 42,0
2600 0 0 - -
2600 1 3 22,4 30,4
2600 2 7 31,3 39,3
2600 3 9 34,5 42,5
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,6 39,6
2800 3 11 34,9 42,9
3000 0 0 - -
3000 1 4 22,7 30,7
3000 2 8 31,9 39,9
3000 3 11 35,3 43,3
Depth 90 / Width 320
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 23,2 31,2
1000 2 2 29,3 37,3
1000 3 2 32,0 40,0
1200 0 0 - -
1200 1 2 23,6 31,6
1200 2 3 30,0 38,0
1200 3 3 33,1 41,6
1400 0 0 - -
1400 1 2 24,8 32,8
1400 2 3 30,8 38,8
1400 3 4 33,1 41,1
1600 0 0 - -
1600 1 2 24,3 32,5
1600 2 3 31,5 39,5
1600 3 4 34,0 42,0
1800 0 0 - -
1800 1 2 24,5 32,5
1800 2 4 31,5 39,5
1800 3 5 34,0 42,0
2000 0 0 - -
2000 1 2 24,6 32,9
2000 2 5 31,4 39,4
2000 3 7 34,5 42,5
2200 0 0 - -
2200 1 3 24,9 32,9
2200 2 5 32,2 40,2
2200 3 7 34,7 42,7
2400 0 0 - -
2400 1 3 25,1 33,1
2400 2 5 32,4 40,4
2400 3 8 35,0 43,0
2600 0 0 - -
2600 1 3 25,3 33,3
2600 2 7 32,7 40,7
2600 3 9 35,2 43,2
2800 0 0 - -
2800 1 3 25,4 33,4
2800 2 8 33,0 41,0
2800 3 11 35,4 43,4
3000 0 0 - -
3000 1 4 24,6 32,6
3000 2 8 33,4 41,4
3000 3 11 35,6 43,6
Depth 90 / Width 400
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 21,7 29,7
1000 2 2 27,5 35,5
1000 3 2 30,2 38,2
1200 0 0 - -
1200 1 2 22,0 30,0
1200 2 3 28,2 36,2
1200 3 3 30,8 38,8
1400 0 0 - -
1400 1 2 22,3 30,3
1400 2 3 28,8 36,8
1400 3 4 31,2 39,2
1600 0 0 - -
1600 1 2 22,5 30,5
1600 3 3 29,3 37,3
1600 3 4 31,8 39,8
1800 0 0 - -
1800 1 2 22,7 30,7
1800 2 3 29,7 37,7
1800 3 4 32,2 40,2
2000 0 0 - -
2000 1 2 22,9 30,9
2000 2 5 30,0 38,0
2000 3 7 32,9 40,9
2200 0 0 - -
2200 1 3 23,0 31,0
2200 2 5 30,4 38,4
2200 3 7 32,9 40,9
2400 0 0 - -
2400 1 3 23,1 31,1
2400 2 5 30,7 38,7
2400 3 7 33,2 41,2
2600 0 0 - -
2600 1 4 23,3 31,3
2600 2 6 30,9 38,9
2600 3 8 33,4 41,4
2800 0 0 - -
2800 1 4 23,4 31,4
2800 2 8 31,2 39,2
2800 3 11 33,6 41,6
3000 0 0 - -
3000 1 4 23,5 31,5
3000 2 9 31,4 39,4
3000 3 12 33,7 41,7
Depth 110 / Width 200
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 19,1 27,1
1000 2 2 26,6 34,6
1000 3 2 28,9 36,9
1200 0 0 - -
1200 1 1 19,8 27,8
1200 2 2 27,6 35,6
1200 3 3 30,0 38,0
1400 0 0 - -
1400 1 2 20,1 28,1
1400 2 3 28,3 36,6
1400 3 4 31,0 39,0
1600 0 0 - -
1600 1 2 20,8 28,8
1600 3 3 29,0 37,0
1600 3 4 31,7 39,7
1800 0 0 - -
1800 1 2 21,2 29,2
1800 2 4 29,5 37,5
1800 3 5 32,4 40,4
2000 0 0 - -
2000 1 2 22,0 30,0
2000 2 4 30,1 38,1
2000 3 5 32,9 40,9
2200 0 0 - -
2200 1 3 21,9 29,9
2200 2 5 30,5 38,5
2200 3 6 33,5 41,5
2400 0 0 - -
2400 1 3 22,2 30,2
2400 2 5 30,9 38,9
2400 3 6 34,0 42,0
2600 0 0 - -
2600 1 3 22,4 30,4
2600 2 6 31,3 39,3
2600 3 8 34,5 42,5
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 7 31,6 39,6
2800 3 9 34,9 42,9
3000 0 0 - -
3000 1 4 22,7 30,7
3000 2 7 31,9 39,9
3000 3 9 35,3 43,3
Depth 110 / Width 260
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 19,1 27,1
1000 2 2 26,6 34,6
1000 3 2 28,9 36,9
1200 0 0 - -
1200 1 2 19,8 27,8
1200 2 3 27,6 35,6
1200 3 3 30,0 38,0
1400 0 0 - -
1400 1 2 20,1 28,1
1400 2 3 28,3 36,6
1400 3 4 31,0 39,0
1600 0 0 - -
1600 1 2 20,8 28,8
1600 3 3 29,0 37,0
1600 3 4 31,7 39,7
1800 0 0 - -
1800 1 2 21,2 29,2
1800 2 4 29,5 37,5
1800 3 6 32,4 40,4
2000 0 0 - -
2000 1 3 22,0 30,0
2000 2 6 30,1 38,1
2000 3 8 32,9 40,9
2200 0 0 - -
2200 1 3 21,9 29,9
2200 2 6 30,5 38,5
2200 3 8 33,5 41,5
2400 0 0 - -
2400 1 4 22,2 30,2
2400 2 6 30,9 38,9
2400 3 8 34,0 42,0
2600 0 0 - -
2600 1 4 22,4 30,4
2600 2 7 31,3 39,3
2600 3 9 34,5 42,5
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 9 31,6 39,6
2800 3 13 34,9 42,9
3000 0 0 - -
3000 1 4 22,7 30,7
3000 2 10 31,9 39,9
3000 3 14 35,3 43,3
Depth 110 / Width 320
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 23,2 31,2
1000 2 2 29,3 37,3
1000 3 2 32,0 40,0
1200 0 0 - -
1200 1 2 23,6 31,6
1200 2 3 30,0 38,0
1200 3 3 32,6 40,6
1400 0 0 - -
1400 1 2 20,1 28,1
1400 2 3 28,3 36,6
1400 3 4 31,0 39,0
1600 0 0 - -
1600 1 2 24,3 32,3
1600 3 3 31,1 39,1
1600 3 4 33,6 41,6
1800 0 0 - -
1800 1 2 24,5 32,5
1800 2 5 31,5 39,5
1800 3 7 34,0 42,0
2000 0 0 - -
2000 1 3 24,6 32,6
2000 2 6 31,4 39,4
2000 3 7 34,5 42,5
2200 0 0 - -
2200 1 3 24,9 32,9
2200 2 6 32,2 40,2
2200 3 7 34,7 42,7
2400 0 0 - -
2400 1 3 25,1 33,1
2400 2 6 32,4 40,4
2400 3 7 35,0 43,0
2600 0 0 - -
2600 1 4 25,3 33,3
2600 2 8 32,7 40,7
2600 3 10 35,2 43,2
2800 0 0 - -
2800 1 5 25,4 33,4
2800 2 10 33,0 41,0
2800 3 14 35,4 43,4
3000 0 0 - -
3000 1 5 24,6 32,6
3000 2 12 33,4 41,4
3000 3 16 35,6 43,6
Depth 110 / Width 400
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 23,2 31,2
1000 2 2 29,3 37,3
1000 3 2 32,0 40,0
1200 0 0 - -
1200 1 2 23,6 31,6
1200 2 3 30,0 38,0
1200 3 3 32,6 40,6
1400 0 0 - -
1400 1 2 20,1 28,1
1400 2 3 28,3 36,6
1400 3 4 31,0 39,0
1600 0 0 - -
1600 1 2 24,3 32,3
1600 3 3 31,1 39,1
1600 3 4 33,6 41,6
1800 0 0 - -
1800 1 2 24,5 32,5
1800 2 5 31,5 39,5
1800 3 7 34,0 42,0
2000 0 0 - -
2000 1 3 24,6 32,6
2000 2 6 31,4 39,4
2000 3 7 34,5 42,5
2200 0 0 - -
2200 1 3 24,9 32,9
2200 2 6 32,2 40,2
2200 3 7 34,7 42,7
2400 0 0 - -
2400 1 3 25,1 33,1
2400 2 6 32,4 40,4
2400 3 7 35,0 43,0
2600 0 0 - -
2600 1 4 25,3 33,3
2600 2 8 32,7 40,7
2600 3 10 35,2 43,2
2800 0 0 - -
2800 1 5 25,4 33,4
2800 2 10 33,0 41,0
2800 3 14 35,4 43,4
3000 0 0 - -
3000 1 5 24,6 32,6
3000 2 12 33,4 41,4
3000 3 16 35,6 43,6
Depth 130 / Width 260
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 1 19,1 27,1
1000 2 2 26,6 34,6
1000 3 2 28,9 36,9
1200 0 0 - -
1200 1 2 19,8 27,8
1200 2 3 27,6 35,6
1200 3 3 30,0 38,0
1400 0 0 - -
1400 1 2 20,1 28,1
1400 2 3 28,3 36,6
1400 3 4 31,0 39,0
1600 0 0 - -
1600 1 2 20,8 28,8
1600 3 3 29,0 37,0
1600 3 4 31,7 39,7
1800 0 0 - -
1800 1 2 21,2 29,2
1800 2 4 29,5 37,5
1800 3 6 32,4 40,4
2000 0 0 - -
2000 1 3 22,0 30,0
2000 2 6 30,1 38,1
2000 3 9 32,9 40,9
2200 0 0 - -
2200 1 3 21,9 29,9
2200 2 6 30,5 38,5
2200 3 9 33,5 41,5
2400 0 0 - -
2400 1 3 22,2 30,2
2400 2 6 30,9 38,9
2400 3 9 34,0 42,0
2600 0 0 - -
2600 1 3 22,4 30,4
2600 2 7 31,3 39,3
2600 3 9 34,5 42,5
2800 0 0 - -
2800 1 5 22,7 30,7
2800 2 11 31,6 39,6
2800 3 13 34,9 42,9
3000 0 0 - -
3000 1 5 22,7 30,7
3000 2 12 31,9 39,9
3000 3 16 35,3 43,3
Depth 130 / Width 320
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 31,1 39,1
1000 3 5 41,3 49,3
1200 0 0 - -
1200 1 2 24,3 32,3
1200 2 4 32,3 40,3
1200 3 7 42,5 50,5
1400 0 0 - -
1400 1 2 25,0 33,0
1400 2 4 33,4 41,4
1400 3 8 43,4 51,4
1600 0 0 - -
1600 1 3 25,5 33,5
1600 3 5 34,1 42,1
1600 3 12 44,2 52,2
1800 0 0 - -
1800 1 3 26,0 34,0
1800 2 5 34,8 42,8
1800 3 14 44,9 52,9
2000 0 0 - -
2000 1 4 26,4 34,4
2000 2 8 35,1 43,1
2000 3 17 45,5 53,5
2200 0 0 - -
2200 1 4 26,8 34,8
2200 2 8 36,0 44,0
2200 3 17 46,1 54,1
2400 0 0 - -
2400 1 4 27,1 35,1
2400 2 9 36,5 44,5
2400 3 20 47,0 55,0
2600 0 0 - -
2600 1 5 27,4 35,4
2600 2 9 36,9 44,9
2600 3 22 47,0 55,0
2800 0 0 - -
2800 1 5 27,7 35,7
2800 2 10 37,4 45,4
2800 3 23 47,4 55,4
3000 0 0 - -
3000 1 5 28,0 36,0
3000 2 10 37,9 45,9
3000 3 28 47,8 55,8
Depth 130 / Width 400
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 31,1 39,1
1000 3 5 41,3 49,3
1200 0 0 - -
1200 1 2 24,3 32,3
1200 2 4 32,3 40,3
1200 3 7 42,5 50,5
1400 0 0 - -
1400 1 2 25,0 33,0
1400 2 4 33,4 41,4
1400 3 8 43,4 51,4
1600 0 0 - -
1600 1 3 25,5 33,5
1600 3 5 34,1 42,1
1600 3 12 44,2 52,2
1800 0 0 - -
1800 1 3 26,0 34,0
1800 2 5 34,8 42,8
1800 3 14 44,9 52,9
2000 0 0 - -
2000 1 4 26,4 34,4
2000 2 8 35,1 43,1
2000 3 17 45,5 53,5
2200 0 0 - -
2200 1 4 26,8 34,8
2200 2 8 36,0 44,0
2200 3 17 46,1 54,1
2400 0 0 - -
2400 1 4 27,1 35,1
2400 2 9 36,5 44,5
2400 3 20 47,0 55,0
2600 0 0 - -
2600 1 5 27,4 35,4
2600 2 9 36,9 44,9
2600 3 22 47,0 55,0
2800 0 0 - -
2800 1 5 27,7 35,7
2800 2 10 37,4 45,4
2800 3 23 47,4 55,4
3000 0 0 - -
3000 1 5 28,0 36,0
3000 2 10 37,9 45,9
3000 3 28 47,8 55,8
Standardowe wyposażenie
​obudowa z czarno lakierowanej stali ocynkowanej RAL 9005
​Economic – wymiennik ciepła Al/Cu bez wykończenia powierzchni z zaworem odpowietrzającym
​Exclusive – wymiennik ciepła Al/Cu lakierowany na czarno RAL 9005 z zaworem odpowietrzającym
​aluminiowa ramka U, srebrny elox
​metalowe osłony przykrywające
​zestaw energooszczędnych wentylatorów EC 24 V DC
​listwa zaciskowa 24 V DC i regulator (FCR BOX)
​śruby poziomujące i 4 kotwy
​rozpórki do prawidłowego montażu i betonowania
​płyta pilśniowa chroniąca konwektory kanałowe przed zabrudzeniem
​solidne opakowanie, instrukcja montażu
Wyposażenie dodatkowe
​kratka przykrywająca do wyboru
​kratka przykrywająca Cross lub Robust  – rozwiązania designerskie – należy zamawiać razem z grzejnikiem kanałowym (obejmuje modyfikację konstrukcji obudowy)
​ramka U z aluminium, dostępna w wersji black elox, light / dark bronze elox lub lakierowana według palety kolorów RAL
​ramka F z aluminium, dostępna w wersji silver elox, light / dark bronze elox, black elox lub lakierowana według palety kolorów RAL
​zestaw zaworów regulacyjnych, kątowych lub prostych
​zawór termostatyczny, kątowy lub prosty
​osiowy zawór termostatyczny
​mosiężne kolano ½" × ½" 90°
​elastyczne węże ze stali nierdzewnej
​siłownik termoelektryczny TEP 24
​termostat SIEMENS RDG 260T, RDG 260KN, HY607LIC
​manualny termostat SIEMENS RAB 21-DC
​czujnik temperatury pomieszczenia QAA32
​zasilacz 24 V DC
​R-Box
​folia dźwiękochłonna
​płyta OSB o zwiększonej sztywności do celów montażowych
KOMPONENTY GRZEJNIKA KANAŁOWEGO
FV složení konvektoru



1obudowa z czarno lakierowanej stali ocynkowanej RAL 9005
2kratka według wyboru
3ramka według wyboru
4wymiennik ciepła Al/Cu
5kotwy
6śruby poziomujące
7metalowe osłony przykrywające
8rozpórka do prawidłowego montażu i betonowania
9wentylator EC 24 V DC
10regulator (FCR BOX)
11przepust kablowy

HPS
Specjalnie dostosowana przestrzeń w obudowie konwektora kanałowego. O 200 mm dłuższy niż model Optimal-V, wyposażony w układ regulacji 230 V DC.
KORAFLEX Regulace RE



1przepust kablowy
2uziemienie
3wentylator EC
4 wymiennik ciepła Al/Cu

RE Regulation

5 zasilacz 230 V AC / 24 V DC
6 regulator FCR BOX
7 listwa zaciskow
Odpowiednie kratki
Zwijana aluminium srebrne
fk_mrizka_AL_stribrna
Liniowa aluminium srebrne
fk_mrizka_AL_stříbrná_podélná
Zwijana aluminium ciemny brąz
fk_mrizka_AL_tmavý bronz
Liniowa aluminium ciemny brąz
fk_mrizka_AL_tmavý bronz_podélná
Zwijana aluminium jasny brązfk_mrizka_AL_světlý bronz
Liniowa aluminium jasny brązfk_mrizka_AL_světlý_bronz_podélná
Zwijana aluminium czarny elox
Koraflex-PM-pricna-matny-cerny-elox
Liniowa aluminium czarny elox
Koraflex-PM-podelna-matny-cerny-elox
Zwijana stal
fk_mrizka_podelna_ocel
Liniowa stal
PM_mrizka_podélná_ocel_1
Zwijana stal nierdzewnafk_mrizka_podelna_nerez_ral
Liniowa stal nierdzewna
PM_mrizka_podélná_nerez_1
Zwijana naturalna / lakierowany buk
fk_mrizka_drevo_buk
Zwijana naturalna / lakierowany dąb
fk_mrizka_drevo_dub
Zwijana naturalna / lakierowany mahoń
(na zapytanie)
fk_mrizka_drevo_mahagon


Cross (na zapytanie)
Cross_2		 Robust stalowy / nierdzewny (na zapytanie)
Robust

Ramki

Ramka typu U Ramka typu F Ramka Cross – obniżona krawędź obudowy
U-rameček F-rameček Cross-rámeček

infoDekoracyjne ramki typu U i F są standardowo dostępne z aluminium w wykończeniu srebrny, czarny, ciemny brąz lub jasny brąz elox. Ramka typu U oraz ramki Cross są również dostępne w czarnym elox. Ramki mogą być także lakierowane (malowane proszkowo) w kolorach z palety RAL. Ramki są w każdym przypadku dostarczane jako element grzejnika kanałowego, a wymagany typ należy określić w kodzie zamówienia.
KORAFLEX Energy  FVE   -   ZAKRES PRODUKTÓW
EN_FV_Optimal
Głębokość 70mm / Szerokość 200 mm

FVO-FVE-70-200

Głębokość 70mm / Szerokość 260 mm

FVO-FVE-70-260

Głębokość 70mm / Szerokość 320mm

FVO-FVE-70-320

Głębokość 80mm / Szerokość 160mm

FVO-FVE-80-160

Głębokość 90mm / Szerokość 200mm

FVO-FVE-90-200

Głębokość 90 mm / Szerokość 260 mm

FVO-FVE-90-260

Głębokość 90 mm / Szerokość 320 mm

FVO-FVE-90-320

Głębokość 90 mm / Szerokość 400 mm

FVO-FVE-90-400

Głębokość 110 mm / Szerokość 200 mm

FVO-FVE-110-200

Głębokość 110 mm / Szerokość 260 mm

FVO-FVE-110-260

Głębokość 110 mm / Szerokość 320 mm

FVO-FVE-110-320

Głębokość 110 mm / Szerokość 400 mm

FVO-FVE-110-400

Głębokość 130 mm / Szerokość 260 mm

FVO-FVE-130-260

Głębokość 130 mm / Szerokość 320 mm

FVO-FVE-130-320

Głębokość 130 mm / Szerokość 400 mm

FVO-FVE-130-400

MONTAŻ GRZEJNIKA KANAŁOWEGO FV

Construction recommendations

Prawidłowo zamontowany grzejnik kanałowy musi być ustawiony poziomo, z wymiennikiem ciepła skierowanym w stronę okna. Wanna grzejnika musi posiadać proste, nieodkształcone górne krawędzie, aby zapewnić prawidłowe działanie kratki maskującej.

Montaż grzejnika kanałowego jest możliwy:
• w podłodze betonowej (standardowe rozwiązanie konstrukcyjne),
• w cokole – w przypadku renowacji lub dodatkowych modyfikacji,
• w podłogach podniesionych – przy użyciu specjalnych podpór przeznaczonych do tego celu

We wszystkich przypadkach konieczne jest solidne zakotwienie grzejnika kanałowego, aby zapobiec jego uginaniu podczas chodzenia oraz zapewnić spełnienie wszystkich wymagań technicznych instalacji. Zalecamy pozostawienie pokrywy ochronnej na miejscu przez cały czas trwania prac budowlanych, aby zapobiec zanieczyszczeniu wnętrza grzejnika kanałowego. Standardowo dostarczana jest ochronna pokrywa z płyty pilśniowej, nieprzeznaczona do chodzenia. Do celów montażowych można zamówić opcjonalną pokrywę OSB o zwiększonej sztywności.

  • Zalecana odległość montażowa grzejnika kanałowego od okna / ściany wynosi maks. 100 mm.
  • Zalecany wymiar otworu montażowego w podłodze musi być co najmniej o 100 mm większy od wymiarów grzejnika kanałowego pod względem długości i szerokości.
  • W przypadku grzejników kanałowych z konwekcją naturalną (bez wentylatora), przy lewostronnym podłączeniu do instalacji grzewczej wystarczy obrócić wymiennik ciepła o 180°.
  • Przy zastosowaniu kotew montażowych dolna szerokość grzejnika kanałowego zwiększa się o 42 mm z każdej strony.
  • Podczas betonowania grzejnik kanałowy musi zostać wypoziomowany za pomocą śrub poziomujących oraz zamocowany przy użyciu kotew montażowych, które zapobiegają przesunięciu grzejnika podczas dalszego betonowania.
  • Zalecamy podłączenie do instalacji grzewczej za pomocą zaworu odcinającego i zaworu termostatycznego. Przyłącze do wymiennika ciepła posiada gwint wewnętrzny G ½. Po podłączeniu do instalacji grzewczej należy odpowietrzyć grzejnik kanałowy oraz przeprowadzić próbę ciśnieniową.
  • Przed montażem zalecamy wykonanie izolacji termicznej grzejnika kanałowego po zewnętrznych dłuższych bokach wanny (np. styropianem), aby zapobiec stratom ciepła do podłogi.
  • W przypadku grzejników kanałowych z wentylatorem zalecamy mocowanie oraz izolację akustyczną poprzez zastosowanie chudego betonu po bokach i pod spodem wanny.
  • Podczas betonowania grzejnik kanałowy może być obciążany pionowo.
  • W trakcie betonowania bardzo ważne jest usztywnienie grzejnika kanałowego, aby zapobiec podłużnemu wygięciu. W tym celu w grzejniku kanałowym zamontowane są rozpórki. Po zakończeniu betonowania rozpórki można łatwo usunąć.
  • Podczas betonowania lub wykonywania wylewki anhydrytowej należy dokładnie uszczelnić wszystkie otwory prowadzące do wnętrza grzejnika kanałowego, aby zapobiec przedostaniu się materiału budowlanego. Zalecamy również zabezpieczenie wanny grzejnika przed wilgocią za pomocą izolacji.
  • Jeżeli grzejnik kanałowy nie będzie zabetonowany, zalecamy zastosowanie jednej z wersji montażu w podłodze podniesionej. Standardowa wersja grzejnika kanałowego nie jest samonośna.

  • Wentylatory są mocowane do wanny grzejnika za pomocą magnesów. W wersji nierdzewnej wentylatory są mocowane przy użyciu rzepów. System ten umożliwia wyjęcie wentylatorów z grzejnika kanałowego podczas montażu, aby zapobiec ich uszkodzeniu lub zanieczyszczeniu. Podczas normalnej eksploatacji można je również wyjąć po wyłączeniu urządzenia i wyczyścić. We wszystkich liniach modelowych z wyjątkiem linii Pool wentylatory są zamontowane tak, aby przepływ powietrza był skierowany bezpośrednio w stronę okna.

  •  Montaż, eksploatacja i konserwacja tych urządzeń wymagają spełnienia specjalnych warunków, które znajdują się na naszej stronie internetowej lub w instrukcji montażu. Nie nadaje się do basenów z wodą solankową.

  • Projekt instalacji elektrycznej musi zostać wykonany przez osobę posiadającą odpowiednie kwalifikacje zawodowe i musi być zgodny z obowiązującymi normami.

  • Montaż i serwis instalacji elektrycznej muszą być wykonywane przez wykwalifikowaną osobę posiadającą odpowiednie uprawnienia elektrotechniczne.

  • Przed uruchomieniem należy przeprowadzić odbiór instalacji elektrycznej zgodnie z obowiązującymi normami.

  • Grzejniki kanałowe KORAFLEX Energy FVE oraz KORAFLEX Amper FVA są zasilane napięciem sieciowym 230 V AC, dlatego obwód elektryczny musi być zabezpieczony wyłącznikiem różnicowoprądowym o prądzie zadziałania 30 mA. Grzejniki kanałowe są przeznaczone wyłącznie do pracy w suchych pomieszczeniach i tylko do ogrzewania.

Montáž FV

1 – grzejnik kanałowy
2 – wymiennik ciepła,
3 – wentylator,
4 – kratka maskująca,
5 – rama typu F,
6 – kotwy montażowe,
7 – śruby poziomujące,

8 – okno,
9 – poziom podłogi,
10 – fuga,
11 – szczelina dylatacyjna,
12 – izolacja,
13 – beton,
14 – podłoże konstrukcyjne
MONTAŻ W PODŁODZE PODNIESIONEJ

Podpory do montażu grzejników kanałowych w podłogach podniesionych stanowią efektywne i stabilne rozwiązanie. Podpory wykonane są z nielakierowanej stali i są przeznaczone do podłóg podniesionych o głębokości do 500 mm. Podpory do podłóg podniesionych są odpowiednie dla wariantów KORAFLEX FKO, FKB, FVO, FVE, F2V oraz F4V. W przypadku KORAFLEX Pool (FKP, FVP) montaż podpór do podłóg podniesionych nie jest zalecany ze względów konstrukcyjnych.

FV - Zdvojene podlahy - stojanky SZP-03

SZP-03 niska podpora do podłóg podniesionych

Grzejniki kanałowe wyposażone są w pręty wzmacniające oraz śruby poziomujące, które umożliwiają montaż grzejnika kanałowego na wymaganej wysokości. Śruby poziomujące muszą zostać zakotwione do podłoża, aby zapobiec przesunięciu. Pręty wzmacniające nie są dostarczane standardowo i nie mogą być montowane dodatkowo po instalacji. Śruby umożliwiają ustawienie maksymalnej wysokości o maks. 30 mm większej niż wysokość samego grzejnika kanałowego. Rozwiązanie zalecane do podłóg podniesionych o maksymalnej głębokości większej o 30 mm od wysokości grzejnika kanałowego.

FV - Zdvojene podlahy - stojanky SZP-10


SZP-10 wysoka podpora do podłóg podniesionych

Indywidualne rozwiązanie dla wszystkich projektów z podłogami podniesionymi. Jest to bardziej wytrzymała wersja niskiej podpory do podłóg podniesionych, wyposażona w jedną podporę przy podstawie grzejnika kanałowego. Dokładne wykonanie techniczne zależy od wymagań klienta. Rozwiązanie zalecane do podłóg podniesionych o maksymalnej głębokości większej o 100 mm od wysokości grzejnika kanałowego.



FV - Zdvojene podlahy - stojanky SZP-30


SZP-30 wysoka podpora do podłóg podniesionych

Indywidualne rozwiązanie dla projektów z wysokimi podłogami podniesionymi. Jest to bardziej wytrzymała wersja wysokiej podpory do podłóg podniesionych, wyposażona w dwie podpory przy podstawie grzejnika kanałowego. Dokładne wykonanie techniczne zależy od wymagań klienta. Rozwiązanie zalecane do podłóg podniesionych o maksymalnej głębokości większej o 300 mm od wysokości grzejnika kanałowego.




Przyłącza grzejników kanałowych

Typy wanien w zależności od przyłączy wodnych oraz obniżonych krawędzi do instalacji wielokrotnych.

Obniżone krawędzie wanny grzejnika kanałowego stosowane są w przypadku wymagań dotyczących niewidocznych połączeń pomiędzy konwektorami (wiele konwektorów w pomieszczeniu, np. w budynkach administracyjnych, restauracjach, hotelach itp.). Przy zamawianiu kratek należy pamiętać o uwzględnieniu w kodzie zamówieniowym informacji, że kratki będą stosowane z grzejnikami kanałowymi z obniżonymi krawędziami.

EN_FV_instalace

Liczba wentylatorów w grzejniku kanałowym

EN_FV_fans


KOD ZAMÓWIENIA

Przykładowy kod zamówieniowy: FVE-120/11/26-V1U1P0R-RE

Konwektor kanałowy KORAFLEX z wentylatorem (wymuszona konwekcja), model Energy 230 V AC, długość 120 cm, głębokość 11 cm, szerokość 26 cm, przeciwprądowy wymiennik ciepła w wersji Economic (bez wykończenia powierzchni), ramka U w wykończeniu silver elox, przyłącze z prawej strony, bez obniżonej krawędzi obudowy, przygotowanie pod rolowaną kratkę przykrywającą, regulacja 230 V AC.

KORAFLEX
Z wentylatorem
Energy

Długość/Głębokość/Szerokość (cm)

Typ
wymiennika ciepła
Kolor
wymiennika ciepła
Ramka
Kolor ramki
Strona
przyłącza
Obniżona
krawędź
Dla kratki

Regulacja
F
V
E
-
120/11/26
-
V
1
U
1
P
0
R
-
RT






 V
przeciwprądowy		 1   nielakierowany
5   RAL 9005
9 inny kolor RAL
U ramka U
F ramka F
C dla kratki Cross
0  bez ramki
1   srebrny anod.
2  ciemny brąz anod.
3  jasny brąz anod.
5  czarny anod.
9  inny kolor RAL
0  bez ramki

P   prawa
L  lewa
0  bez obniżonej krawędzi
1 obniżona krawędź – strona przyłącza
2 obniżona krawędź – strona przeciwna do strony przyłącza
3 obniżona krawędź po obu stronach
 P  rolowana
L* liniowa

  regulacja 24 V DC

L* – modyfikacje techniczne obudowy konwektora

Powrót do listy

Skontaktuj się z nami

W celu uzyskania dodatkowych informacji prosimy o kontakt

Przesyłając formularz, wyrażasz zgodę na przetwarzanie danych osobowych.
