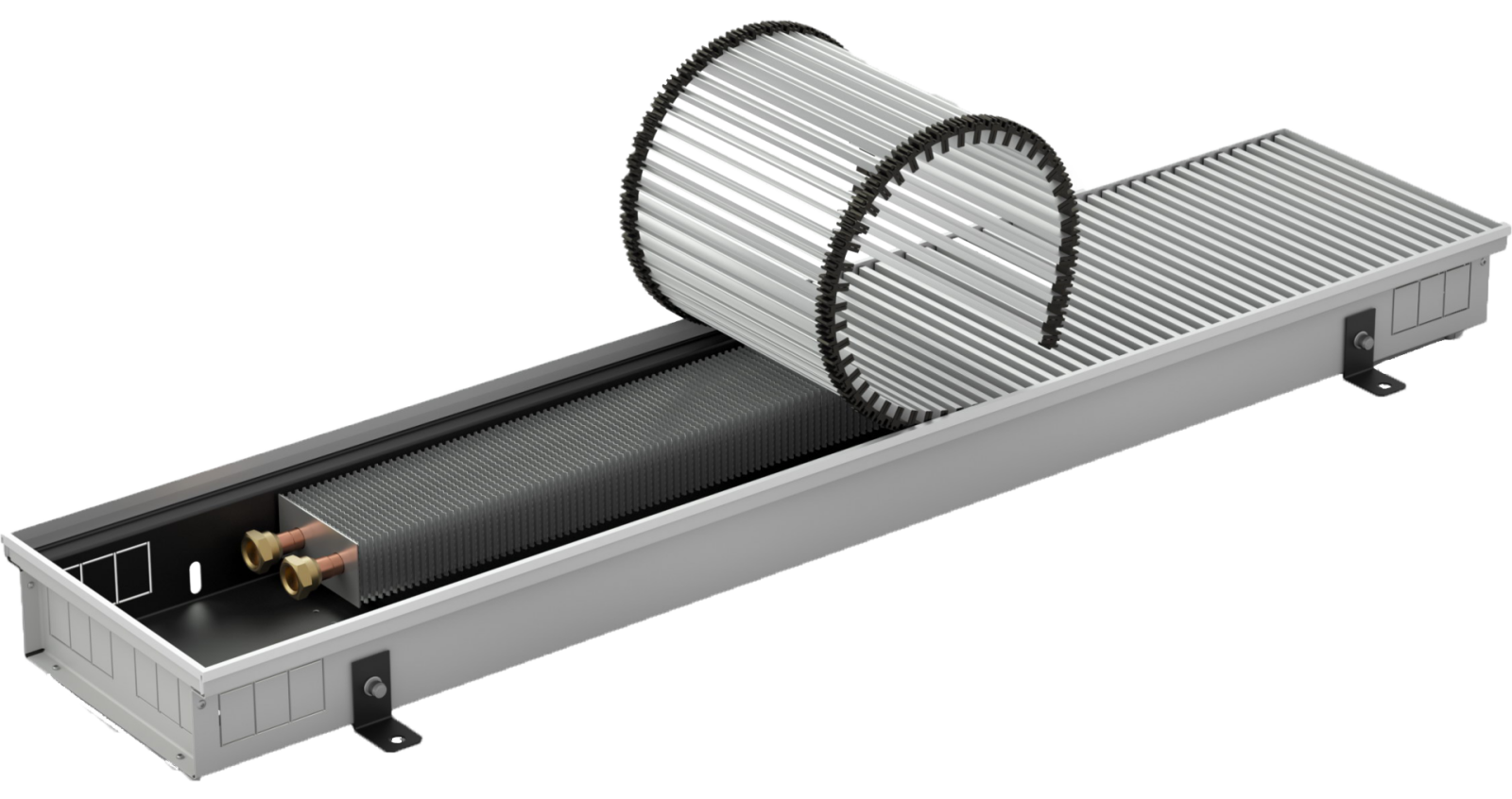

KORAFLEX Optimal FKO

najszersza dostępna gama wymiarów

KORAFLEX Optimal FKO reprezentuje najszerszą gamę modeli grzejników kanałowych.
Obudowa z ocynkowanej stali lakierowanej na czarno dostępna jest opcjonalnie z dekoracyjnymi ramkami typu U, F lub Cross oraz z szeroką kratką przykrywającą do wyboru.

Wersja Economic – wymiennik ciepła nielakierowany
Wersja Exclusive – wymiennik ciepła lakierowany na czarno (RAL 9005)
  • Ogrzewanie
  • Konwekcja naturalna
  • Wyższa wydajność
  • Niskie zużycie energii
Wersja ECONOMIC Wersja podstawowa, obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła bez powłoki lakierniczej.
Wersja EXCLUSIVE Obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła lakierowany na czarno w kolorze RAL 9005
Głębokość [mm] 70,  90, 110, 130, 150, 190, 300, 450 mm
Szerokość [mm] 140, 200, 260, 320, 400 mm
Długość [mm] 800 do 3 000 mm (co 100mm)
Moc grzewcza [W] od 41 do 3 480 W
Maks. ciśnienie robocze [MPa] 1.2 MPa
Max. operating temperature [°C] 90 °C
Gwint przyłączeniowy wewnętrzny G ½"
Odpowiednie kratki  FKO-PM
info W przypadku potrzeby wykonania przyłącza do instalacji grzewczej po lewej stronie należy obrócić wymiennik ciepła w grzejniku kanałowym o 180°.
Kratka Cross – rozwiązania designerskie – obudowa wymaga modyfikacji.
Kratki Cross muszą być zamawiane razem z grzejnikami kanałowymi. Grzejniki te będą wyposażone w ramkę Cross odpowiednią do kratki Cross.

Moc grzewcza [W] przy t1/t2/ti / EN 442. Wymiary podano w mm, łącznie z ramką typu U.


ΔT = 50 °C Długość [mm] Współczynnik temperaturowy
Głębokość
[mm]
Szerokość
[mm]
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
70 140 42 51 61 71 81 91 101 111 121 130 140 150 160 170 180 190 200 210 219 229 239 249 259 1,4629
70 200 76 90 105 120 135 150 165 179 194 209 224 239 254 268 283 298 313 328 342 357 372 387 402 1,4587
70 260 90 108 126 143 161 179 196 214 232 250 267 285 303 320 338 356 373 391 409 426 444 462 480 1,6148
70 320 102 124 146 168 189 211 233 255 276 298 320 342 364 385 407 429 451 472 494 516 538 559 581 1,5550
70 400 131 157 183 208 234 260 286 311 337 363 389 414 440 466 492 517 543 569 595 620 646 672 698 1,5235
90 140 50 62 74 86 98 110 122 134 146 158 170 182 194 206 218 230 242 254 266 278 290 302 314 1,5247
90 200 120 143 167 191 214 238 261 285 308 332 355 379 402 426 449 473 496 520 543 567 590 614 637 1,5373
90 260 153 183 213 243 273 303 333 363 393 423 453 483 513 543 573 603 633 663 693 723 753 783 813 1,5643
90 320 195 236 278 319 361 402 444 485 526 568 609 651 692 733 775 816 858 899 940 982 1023 1065 1106 1,4599
90 400 275 329 383 437 490 544 598 652 706 760 814 868 922 976 1029 1083 1137 1191 1245 1299 1353 1407 1461 1,4607
110 140 55 69 82 95 108 122 135 148 161 174 188 201 214 227 240 254 267 280 293 307 320 333 346 1,4888
110 200 142 170 198 226 254 282 309 337 365 393 421 449 477 505 532 560 588 616 644 672 700 728 755 1,4739
110 260 184 220 257 293 329 365 401 437 473 510 546 582 618 654 690 726 763 799 835 871 907 943 979 1,4385
110 320 237 287 338 388 438 489 539 589 640 690 740 791 841 891 942 992 1042 1093 1143 1193 1244 1294 1344 1,4622
110 400 327 391 455 520 584 648 712 776 840 905 969 1033 1097 1161 1225 1289 1354 1418 1482 1546 1610 1674 1739 1,4569
130 140 79 95 110 126 141 157 172 188 203 219 234 250 265 281 296 312 327 343 358 374 389 405 420 1,5855
130 200 144 172 200 228 256 284 313 341 369 397 425 453 481 510 538 566 594 622 650 679 707 735 763 1,5143
130 260 203 243 283 323 363 403 443 482 522 562 602 642 682 722 761 801 841 881 921 961 1001 1041 1080 1,6077
130 320 284 340 395 451 506 562 618 673 729 785 840 896 952 1007 1063 1119 1174 1230 1286 1341 1397 1453 1508 1,5011
130 400 364 435 506 578 649 720 791 863 934 1005 1077 1148 1219 1291 1362 1433 1505 1576 1647 1718 1790 1861 1932 1,5119
150 140 92 109 127 145 163 181 199 217 235 253 271 289 307 325 343 361 379 397 414 432 450 468 486 1,5470
150 200 154 185 215 245 276 306 336 366 397 427 457 488 518 548 578 609 639 669 700 730 760 790 821 1,5528
150 260 238 284 331 378 424 471 517 564 611 657 704 751 797 844 890 937 984 1030 1077 1124 1170 1217 1263 1,5240
150 320 314 376 438 499 561 623 684 746 808 869 931 992 1054 1116 1177 1239 1301 1362 1424 1486 1547 1609 1671 1,5165
150 400 389 465 541 617 693 770 846 922 998 1074 1151 1227 1303 1379 1455 1531 1608 1684 1760 1836 1912 1989 2065 1,5296
190 200 172 205 239 273 306 340 374 407 441 475 508 542 576 610 643 677 711 744 778 812 845 879 913 1,5264
190 260 260 311 362 413 464 515 566 617 668 719 770 821 872 923 974 1025 1076 1127 1178 1229 1280 1331 1382 1,4983
190 320 384 459 534 609 685 760 835 910 986 1061 1136 1211 1287 1362 1437 1512 1588 1663 1738 1813 1888 1964 2039 1,5283
190 400 526 629 732 835 938 1041 1144 1248 1351 1454 1557 1660 1763 1866 1969 2072 2175 2278 2382 2485 2588 2691 2794 1,5329
300 260 308 368 428 489 549 610 670 730 791 851 911 972 1032 1092 1153 1213 1273 1334 1394 1454 1515 1575 1635 1,4820
300 320 457 546 636 725 815 904 994 1083 1173 1262 1352 1441 1531 1620 1710 1799 1889 1978 2068 2157 2247 2336 2426 1,4769
300 400 559 669 778 888 998 1107 1217 1327 1436 1546 1656 1765 1875 1985 2094 2204 2313 2423 2533 2642 2752 2862 2971 1,4734
450 260 426 510 593 677 761 844 928 1011 1095 1178 1262 1346 1429 1513 1596 1680 1764 1847 1931 2014 2098 2181 2265 1,4575
450 320 506 605 704 803 902 1001 1100 1200 1299 1398 1497 1596 1695 1794 1893 1993 2092 2191 2290 2389 2488 2587 2687 1,4849
450 400 655 783 912 1040 1168 1297 1425 1554 1682 1810 1939 2067 2196 2324 2452 2581 2709 2837 2966 3094 3223 3351 3479 1,4713
Standardowe wyposażenie
Obudowa z ocynkowanej stali lakierowanej na czarno RAL 9005
Economic – nielakierowany wymiennik ciepła Al/Cu z odpowietrznikiem
Exclusive – wymiennik ciepła Al/Cu lakierowany na czarno RAL 9005 z odpowietrznikiem
aluminiowa ramka typu U srebrna elox
metalowa płyta przykrywająca
śruby poziomujące i 4 kotwy
elementy dystansowe do prawidłowego montażu i betonowania
przegroda dzieląca od głębokości 300 mm
pokrywa z płyty pilśniowej chroniąca grzejnik kanałowy przed zanieczyszczeniem
trwałe opakowanie, instrukcja montażu
Wyposażenie dodatkowe
kratka przykrywająca do wyboru
kratka przykrywająca Cross lub Robust  – rozwiązania designerskie – należy zamawiać razem z grzejnikiem kanałowym (obejmuje modyfikację konstrukcji obudowy)
ramka typu U z aluminium, dostępna w kolorze czarnym elox, jasny / ciemny brąz elox lub lakierowana według palety RAL
ramka typu F z aluminium, dostępna w kolorze srebrnym elox, czarnym elox, jasny / ciemny brąz elox lub lakierowana według palety RAL
wsporniki do podłóg podniesionych
zestaw zaworów regulacyjnych, kątowy lub prosty
zawór termostatyczny, kątowy lub prosty
osiowy zawór termostatyczny
mosiężne kolanko ½" × ½" 90°
elastyczne przewody ze stali nierdzewnej
siłownik termoelektryczny TEP 230 lub TEP 24
termostat SIEMENS RAA21 lub RDE 100.1
głowica termostatyczna z kapilarą
zasilacz 24 V DC
płyta OSB o zwiększonej sztywności do celów montażowych

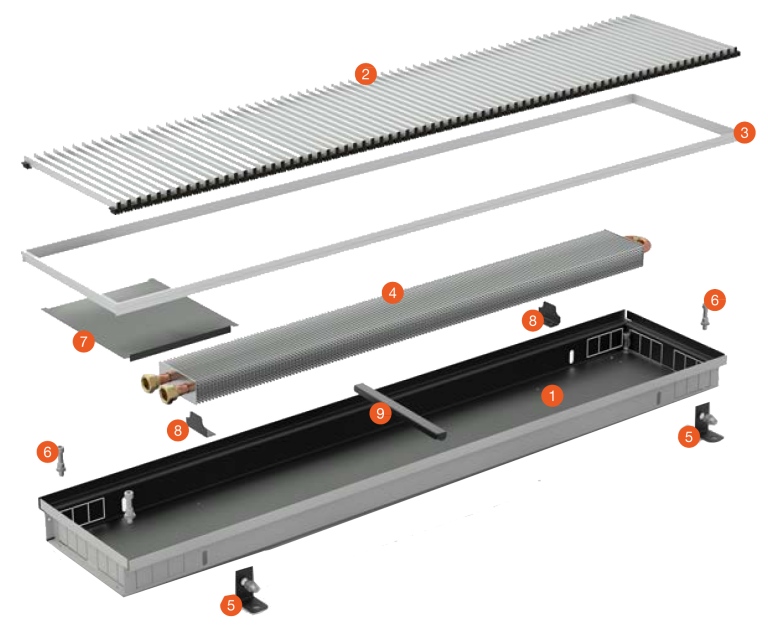

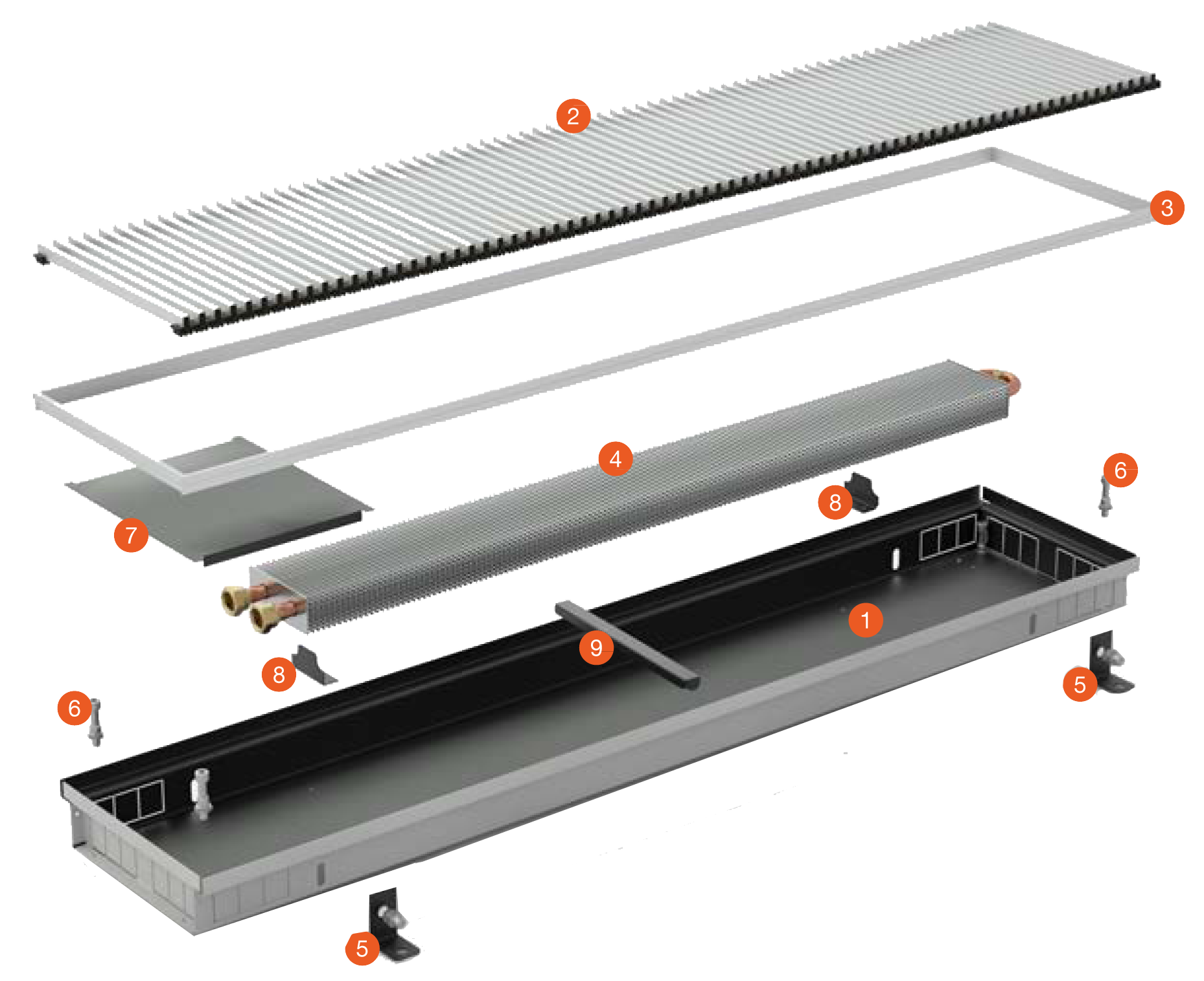

KOMPONENTY GRZEJNIKA KANAŁOWEGO
Složení konvektoru FK_1



1 obudowa z ocynkowanej stali lakierowanej na czarno, RAL 9005
2 przykrywająca do wyboru (zamawiana oddzielnie)
3 aluminiowa ramka do wyboru
4 wymiennik ciepła Al/Cu
5 kotwy montażowe (4 szt.)
6 śruby poziomujące
7 metalowa płyta przyłączeniowa
8 wsporniki
9 elementy dystansowe do prawidłowego montażu i betonowania

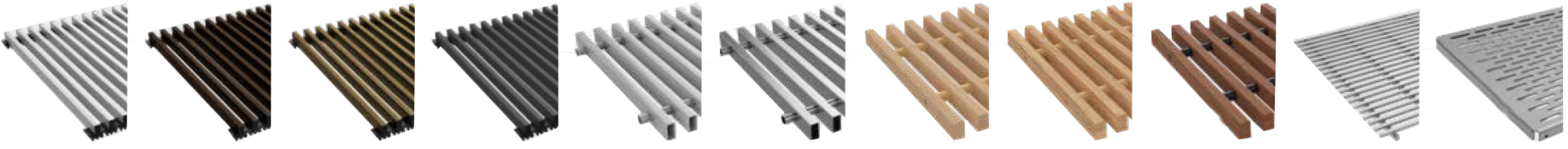

Odpowiednie kratki
Zwijana aluminium srebrne
fk_mrizka_AL_stribrna
Liniowa aluminium srebrne
fk_mrizka_AL_stříbrná_podélná
Zwijana aluminium ciemny brąz
fk_mrizka_AL_tmavý bronz
Liniowa aluminium ciemny brąz
fk_mrizka_AL_tmavý bronz_podélná
Zwijana aluminium jasny brązfk_mrizka_AL_světlý bronz
Liniowa aluminium jasny brązfk_mrizka_AL_světlý_bronz_podélná
Zwijana aluminium czarny elox
Koraflex-PM-pricna-matny-cerny-elox
Liniowa aluminium czarny elox
Koraflex-PM-podelna-matny-cerny-elox
Zwijana stal
fk_mrizka_podelna_ocel
Liniowa stal
PM_mrizka_podélná_ocel_1
Zwijana stal nierdzewnafk_mrizka_podelna_nerez_ral
Liniowa stal nierdzewna
PM_mrizka_podélná_nerez_1
Zwijana naturalna / lakierowany buk
fk_mrizka_drevo_buk
Zwijana naturalna / lakierowany dąb
fk_mrizka_drevo_dub
Zwijana naturalna / lakierowany mahoń
(na zapytanie)
fk_mrizka_drevo_mahagon


Cross (na zapytanie)
Cross_2
Robust stalowy / nierdzewny (na zapytanie)
Robust


Ramki

Ramka typu U Ramka typu F Ramka Cross – obniżona krawędź obudowy
U-rameček F-rameček Cross-rámeček

infoDekoracyjne ramki typu U i F są standardowo dostępne z aluminium w wykończeniu srebrny, czarny, ciemny brąz lub jasny brąz elox. Ramka typu U oraz ramki Cross są również dostępne w czarnym elox. Ramki mogą być także lakierowane (malowane proszkowo) w kolorach z palety RAL. Ramki są w każdym przypadku dostarczane jako element grzejnika kanałowego, a wymagany typ należy określić w kodzie zamówienia.

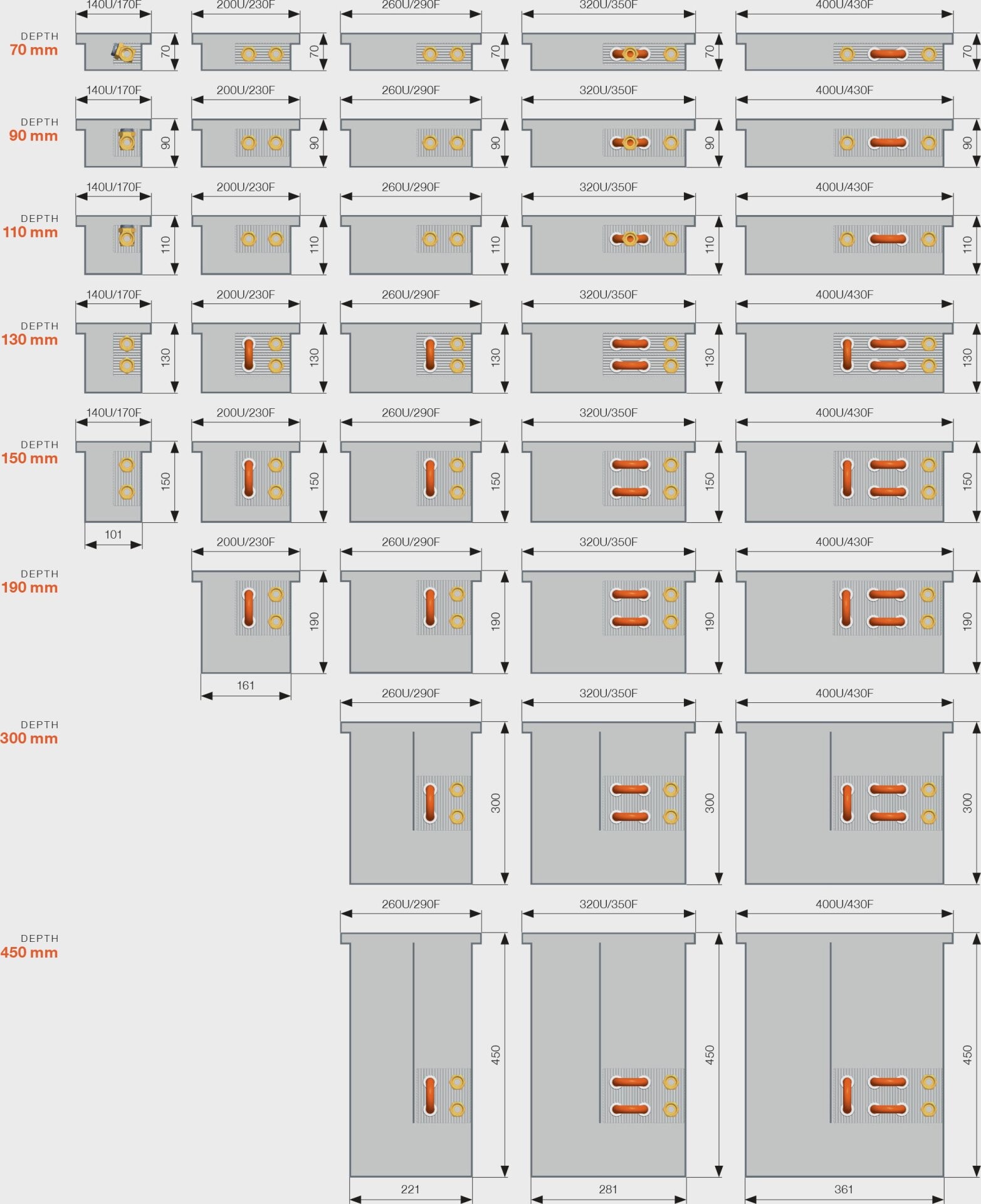

KORAFLEX OPTIMAL FKO  -  ZAKRES PRODUKTÓW
U = Ramka typu U; F = Ramka typu F
 EN_Optimal
                                                                                                                                                                                                                                                                                                    Wymiary w mm. Zastrzega się możliwość zmian parametrów technicznych.
Szerokość grzejników kanałowych wyposażonych w ramkę Cross jest identyczna jak grzejników kanałowych wyposażonych w ramkę typu U. W przypadku zastosowania ramki typu F zarówno długość, jak i szerokość zwiększają się o 30 mm.

MONTAŻ GRZEJNIKÓW KANAŁOWYCH FK

Zalecenia montażowe

Aby zapewnić prawidłowe działanie, należy bezwzględnie przestrzegać poniższych zasad.

  • Grzejniki kanałowe należy montować poziomo, z wymiennikiem ciepła od strony okna. Aby kratka działała prawidłowo, górna krawędź obudowy musi być prosta i wypoziomowana (bez odkształceń i wygięć).
  • Maksymalna zalecana odległość grzejnika kanałowego od ściany/okna wynosi 100 mm.
  • Wnęka w podłodze pod montaż grzejnika kanałowego powinna być co najmniej o 100 mm większa (zarówno pod względem długości, jak i szerokości) niż konwektor.
  • Zalecamy podłączenie grzejnika kanałowego do instalacji grzewczej za pomocą zaworu regulacyjnego i zaworu termostatycznego. Przyłącze wymiennika ciepła posiada gwint wewnętrzny G½. Po podłączeniu do instalacji należy odpowietrzyć układ i przeprowadzić próbę ciśnieniową.
  • Podczas betonowania grzejnik kanałowy należy wypoziomować za pomocą śrub regulacyjnych i przymocować do podłoża przy użyciu kotew. Kotwy utrzymują grzejnik w miejscu podczas wylewania betonu.
  • Zastosowanie kotew zwiększa szerokość dolnej części grzejnika kanałowego o 42 mm z każdej strony.
  • Podczas betonowania grzejnik kanałowy może zostać obciążony.
  • Podczas betonowania szczególnie ważne jest zabezpieczenie grzejnika kanałowego przed odkształceniami wzdłużnymi. W tym celu grzejniki wyposażone są w elementy dystansowe. (Uwaga: modele FKP standardowo nie są wyposażone w elementy dystansowe). Po zakończeniu betonowania elementy te można łatwo usunąć.
  • Podczas wylewania betonu lub anhydrytu należy dokładnie zabezpieczyć wszystkie otwory przyłączeniowe, aby zapobiec wyciekom.
  • W przypadku montażu bez betonowania zaleca się zastosowanie wsporników do instalacji w podłogach podniesionych. Standardowe modele grzejników kanałowych nie są samonośne.
  • Zalecamy izolację zewnętrznej strony obudowy grzejnika kanałowego na całej długości wymiennika ciepła przy użyciu styropianu, aby zapobiec stratom ciepła do podłogi.
  • Aby uniknąć zanieczyszczenia grzejnika kanałowego, zalecamy pozostawienie ochronnej pokrywy z płyty pilśniowej podczas prac budowlanych. Pokrywa, będąca częścią standardowego wyposażenia, nie jest przeznaczona do chodzenia i służy wyłącznie do ochrony urządzenia przed zabrudzeniem podczas montażu. Opcjonalnie dostępne są wzmocnione pokrywy OSB do celów montażowych.
  • Grzejniki kanałowe ze stali nierdzewnej przeznaczone do środowisk wilgotnych – oznaczone jako KORAFLEX Pool FKP – są standardowo wyposażone w odpływy przelewowe. Podczas montażu należy podłączyć rurę w dolnej części grzejnika do instalacji z odpowiednim spadkiem umożliwiającym odprowadzenie wody przelewowej. Zalecamy zastosowanie syfonu w celu zapobiegania nieprzyjemnym zapachom.
Zalecane umiejscowienie wymienników ciepła w grzejnikach kanałowych
EN_FK_umístění Grzejniki kanałowe powinny być instalowane w odległości maksymalnie 100 mm od okien. Aby uzyskać maksymalną wydajność, zalecane jest umieszczenie wymiennika ciepła zawsze od strony okna. Powoduje to naturalny przepływ powietrza – ciepłe powietrze unosi się, a chłodne jest zasysane do grzejnika kanałowego. W ten sposób zimne powietrze przy oknie zostaje odcięte, a powietrze w pomieszczeniu jest ogrzewane.







Montaż grzejnika kanałowego

         FK - montaz konvektoru - 1-bez                             FK - montaz konvektoru - 2-bez


​1 - grzejnik kanałowy z konwekcją naturalną, 2 - wymiennik ciepła, 3 - kratka, 4 - ramka typu U, 5 - ramka typu F, 6 - śruby regulacyjne, 7 - kotwy, 8 - przegroda dzieląca do głębokości 300 mm, 9 - okno,
10 - poziom podłogi, 11 - zaprawa, 12 - szczelina dylatacyjna, 13 - izolacja, 14 - wypełnienie betonowe, 15 - podłoże

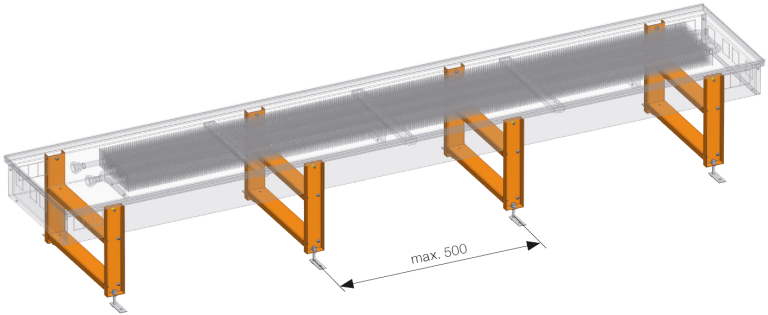

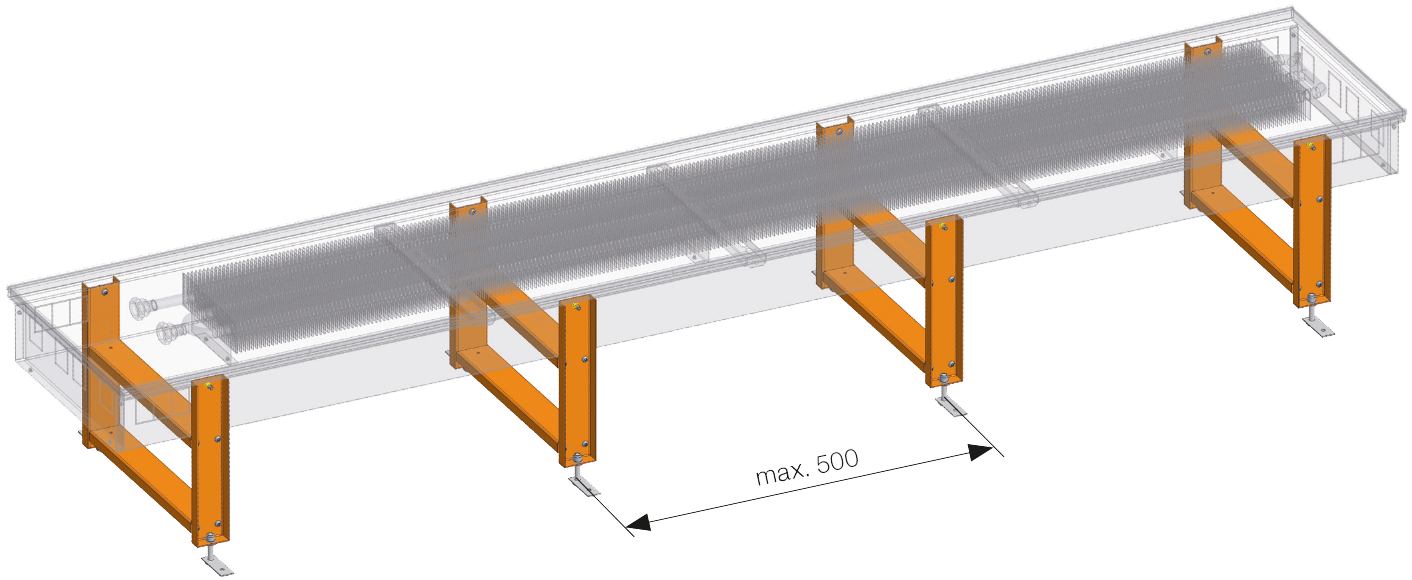

Instalacje w podłogach podniesionych

Zdvojená podlaha

• Wsporniki konstrukcyjne do montażu grzejników kanałowych w podłogach podniesionych zapewniają stabilne i efektywne rozwiązania. Wykonane są z nielakierowanej stali i są odpowiednie do podłóg podniesionych o wysokości do 500 mm. Wsporniki są odpowiednie dla modeli Optimal FKO oraz Basic FKB.

infoWsporniki muszą być zamawiane razem z grzejnikami kanałowymi ze względu na konieczność modyfikacji konstrukcji obudowy! Elementy kilku typów wsporników do podłóg podniesionych stanowią integralną część konstrukcji grzejnika kanałowego.

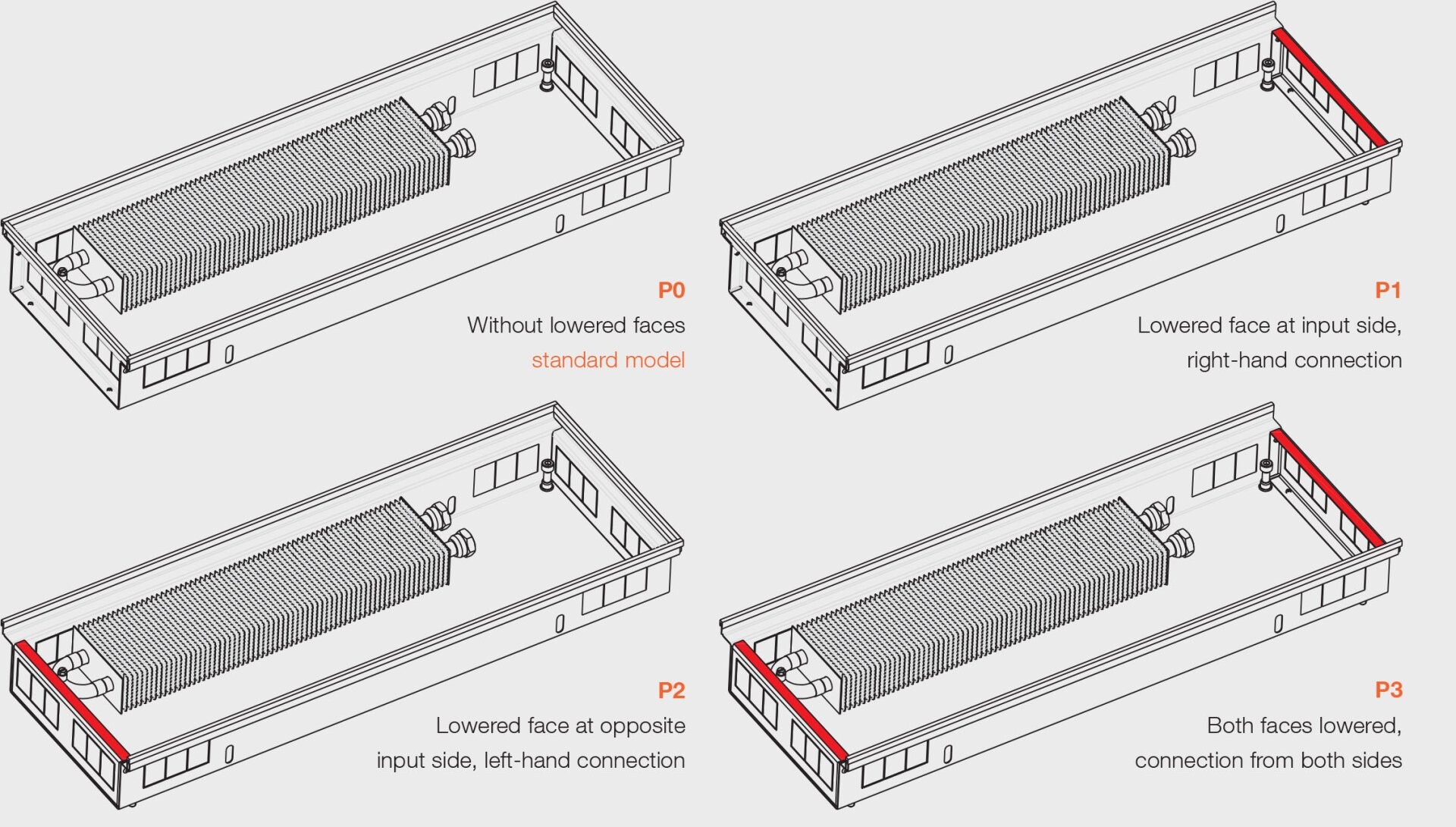

Instalacje wieloelementowe grzejników kanałowych

Typy obudów w zależności od przyłączy wodnych i obniżonych boków dla instalacji wieloelementowych

EN_FK_instalace  •  Obniżone boki obudowy grzejnika kanałowego stosowane są tam, gdzie wymagane są niewidoczne połączenia między grzejnikami (np. w budynkach administracyjnych, restauracjach, hotelach itp.). Przy zamawianiu kratek należy uwzględnić w kodzie zamówienia informację, że będą one stosowane z grzejnikami kanałowymi z obniżonym frontem.








KOD ZAMÓWIENIA

Przykład kodu zamówienia: FKO-100/11/26-V1U1P0

Grzejnik kanałowy KORAFLEX z konwekcją naturalną, model Optimal, długość 100 cm, głębokość 11 cm, szerokość 26 cm, wymiennik ciepła przeciwprądowy w wersji Economic (bez wykończenia powierzchni), ramka typu U srebrna elox, przyłącze do instalacji grzewczej po prawej stronie, bez obniżonego frontu.
KORAFLEX
Konwekcja
Optimal

Długość/Głębokość/Szerokość (cm)

Typ
wymiennika ciepła
Kolor
wymiennika ciepła
Ramka
Kolor ramki
Strona
przyłącza
Obniżony front
F
K
O
-
100/11/26
-
V
1
U
1
P
0






V przeciwprądowy
P* jednokierunkowy
0 bez wymiennika ciepła
1 nielakierowany
5 RAL 9005
9 inny kolor RAL
0 bez wymiennika ciepła
U ramka  U
F ramka  F
C do kratki Cross
0 bez ramki
1 srebrna elox
2 ciemny brąz elox
3 jasny brąz elox
5 czarna elox
9 inny kolor RAL
0 bez ramki
P prawa
0 bez obniżonego frontu
1 obniżony front – strona przyłącza
2 obniżony front – strona przeciwna do przyłącza
3 obniżony front – obie strony

P* – wymienniki ciepła jednokierunkowe są standardowo stosowane w grzejnikach kanałowych o szerokości 140 mm i głębokości 70, 90 oraz 110 mm.
