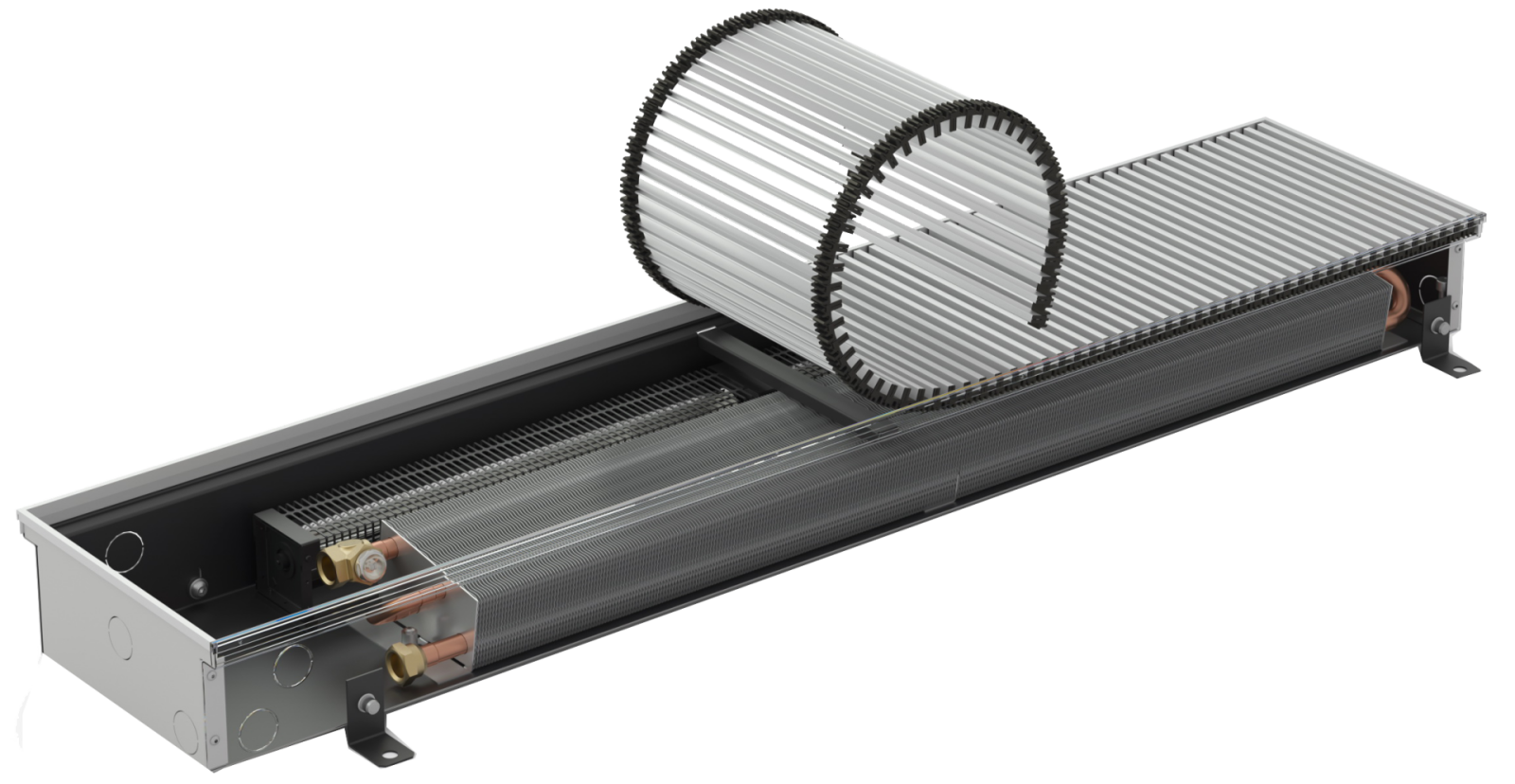

KORAFLEX Optimal-V FVO

większość dostępnych wymiarów

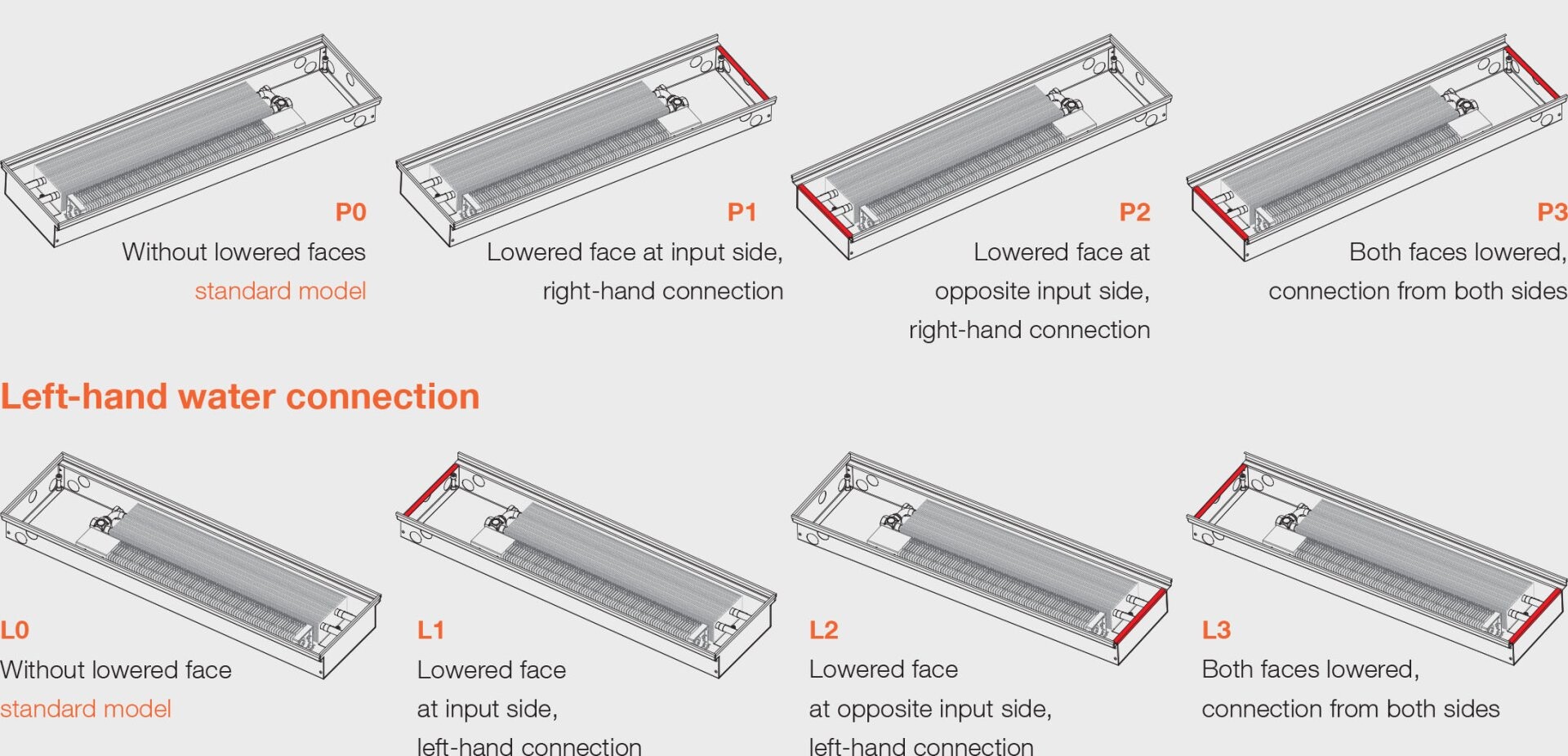

Ze względu na ograniczenia wymiarowe standardowe podłączenie siłownika termoelektrycznego nie jest możliwe.W przypadku konieczności podłączenia wymagane jest wykonanie modyfikacji konstrukcyjnej długości obudowy konwektora, dlatego wymaganie to należy skonsultować z działem handlowym przed złożeniem zamówienia.

Wersja Economic – wymiennik ciepła bez wykończenia powierzchni
Wersja Exclusive – wymiennik ciepła lakierowany na czarno RAL 9005heat pump



Dane techniczne Zapytanie
KORAFLEX
  • Ogrzewanie
  • Konwekcja wymuszona
  • Niskie zużycie energii
  • Synergia pomp ciepła
Wersja ECONOMIC Wersja podstawowa, obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła bez powłoki lakierniczej.
Wersja EXCLUSIVE Obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła lakierowany na czarno w kolorze RAL 9005

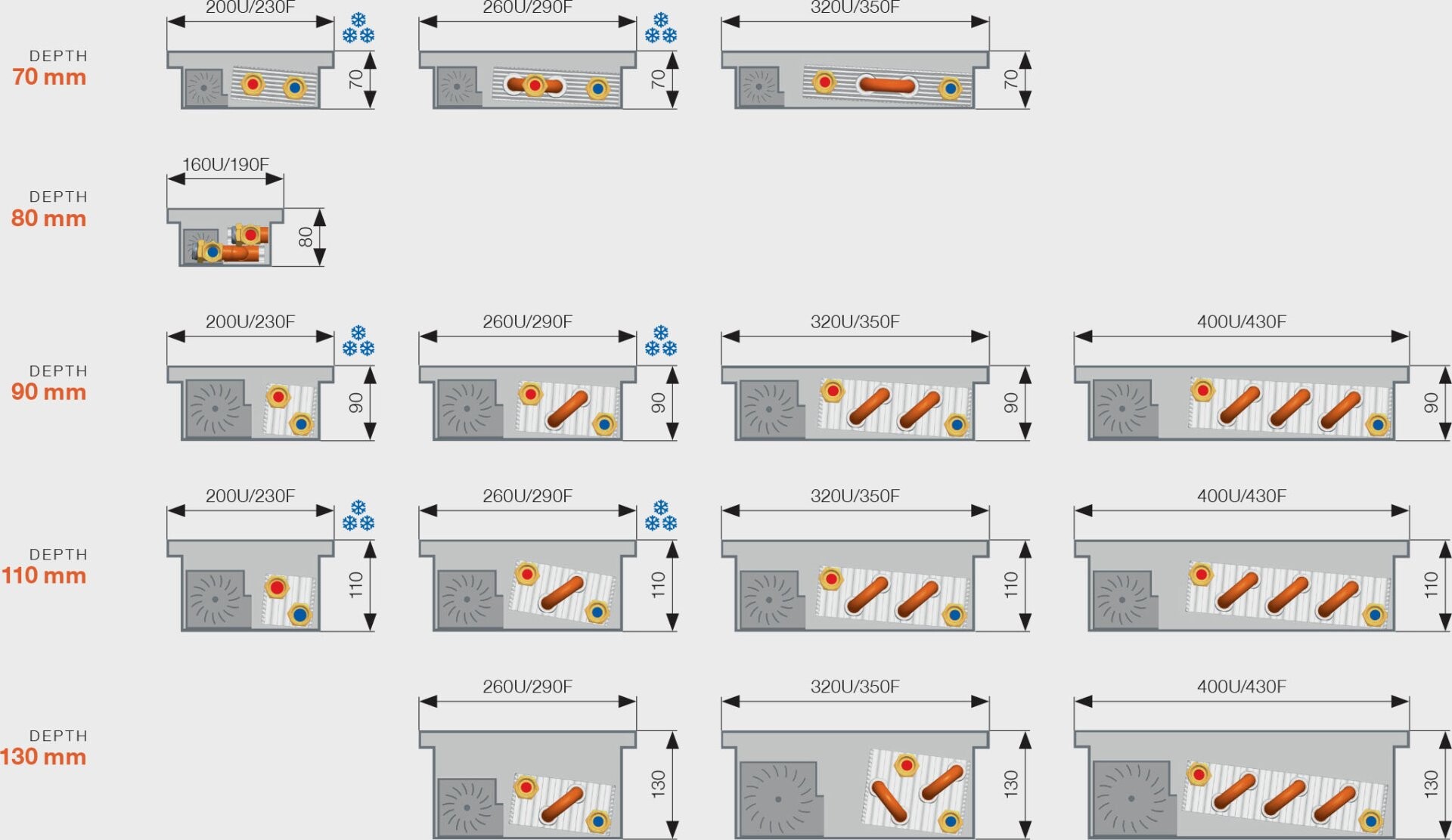

Głębokość [mm] 70, 80, 90, 110, 130 mm
Szerokość [mm] 160, 200, 260, 320, 400 mm
Długość [mm] 800 do 3 000 mm (co 200 mm)
Moc grzewcza [W] od 54 do 16 763 W
Maks. ciśnienie robocze [MPa] 1.2 MPa
Max. operating temperature [°C] 90 °C
Gwint przyłączeniowy wewnętrzny G 1/2"
Stopień ochrony IP IP 20

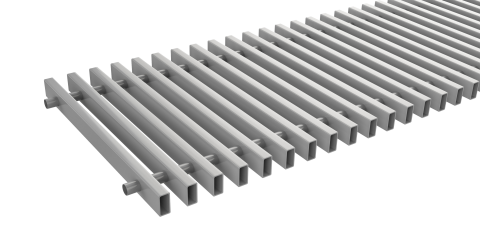

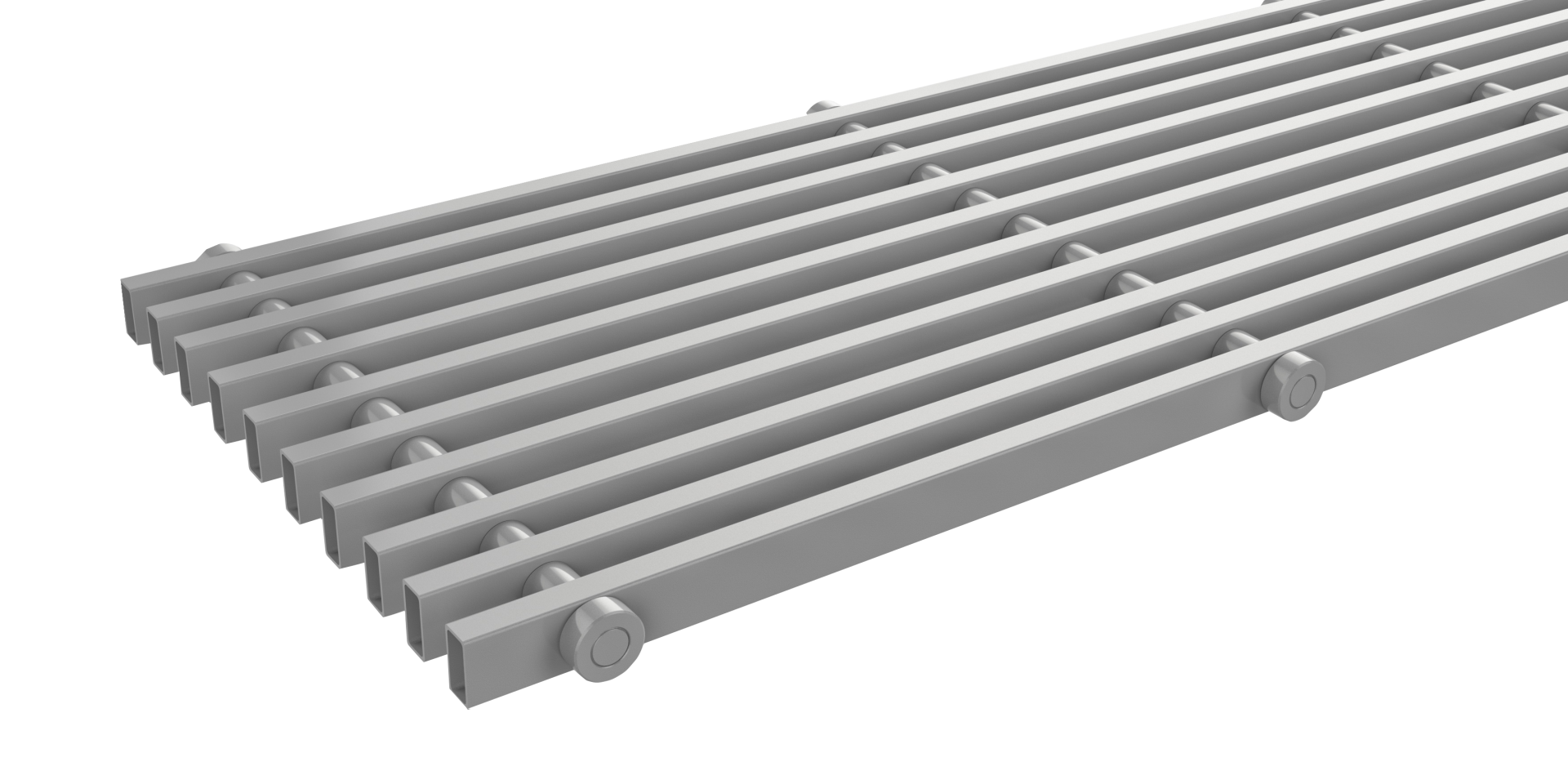

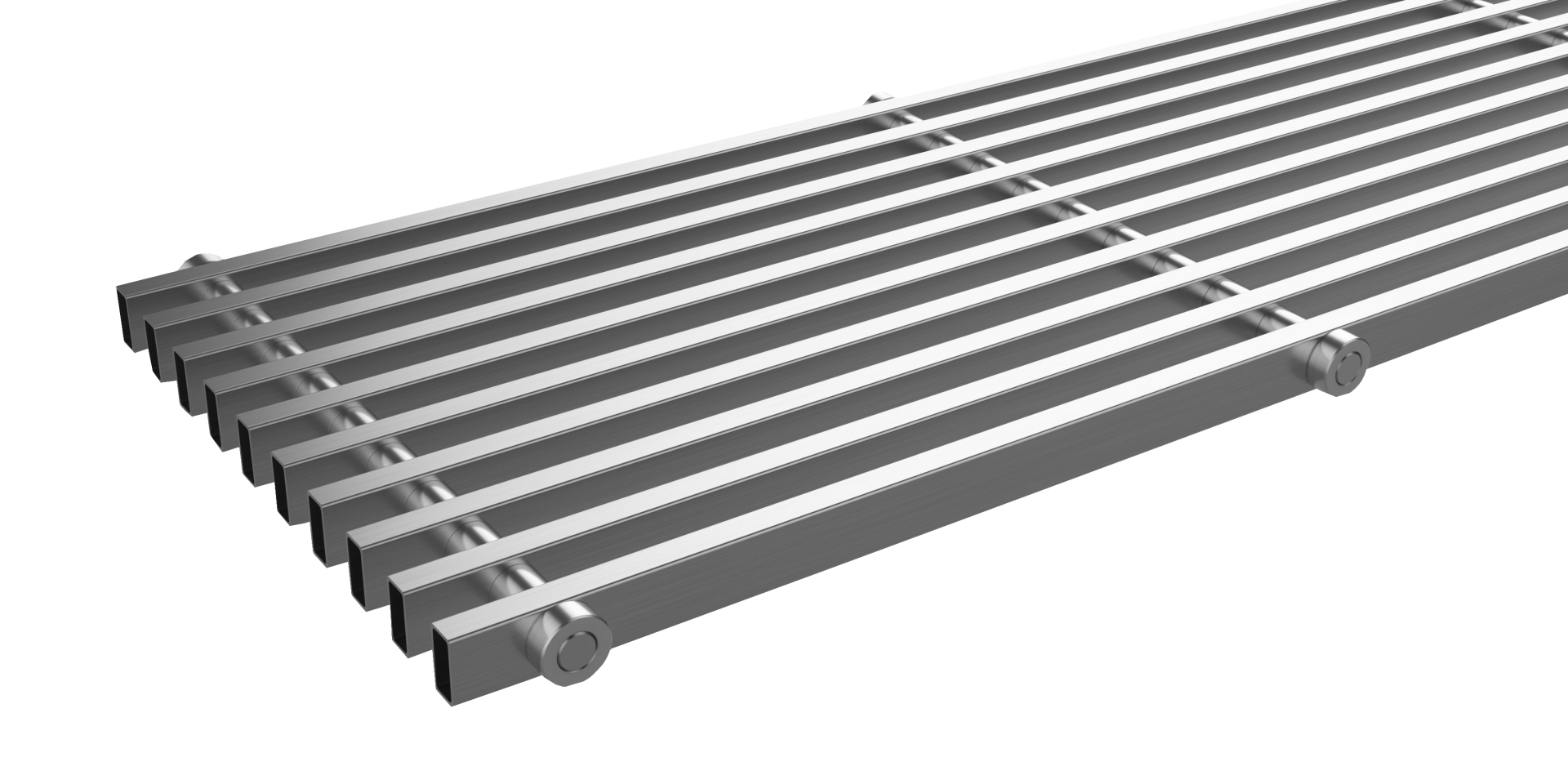

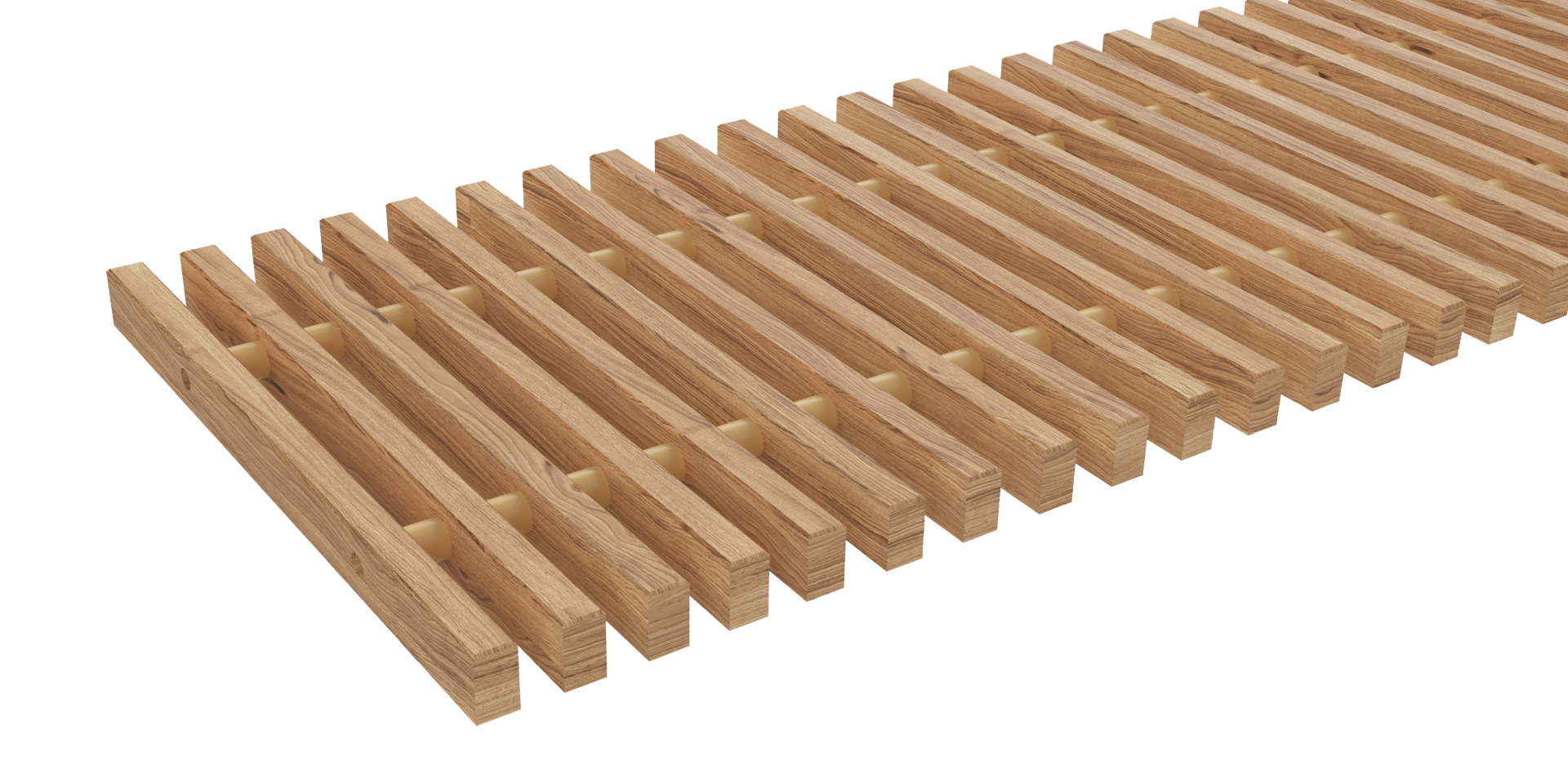

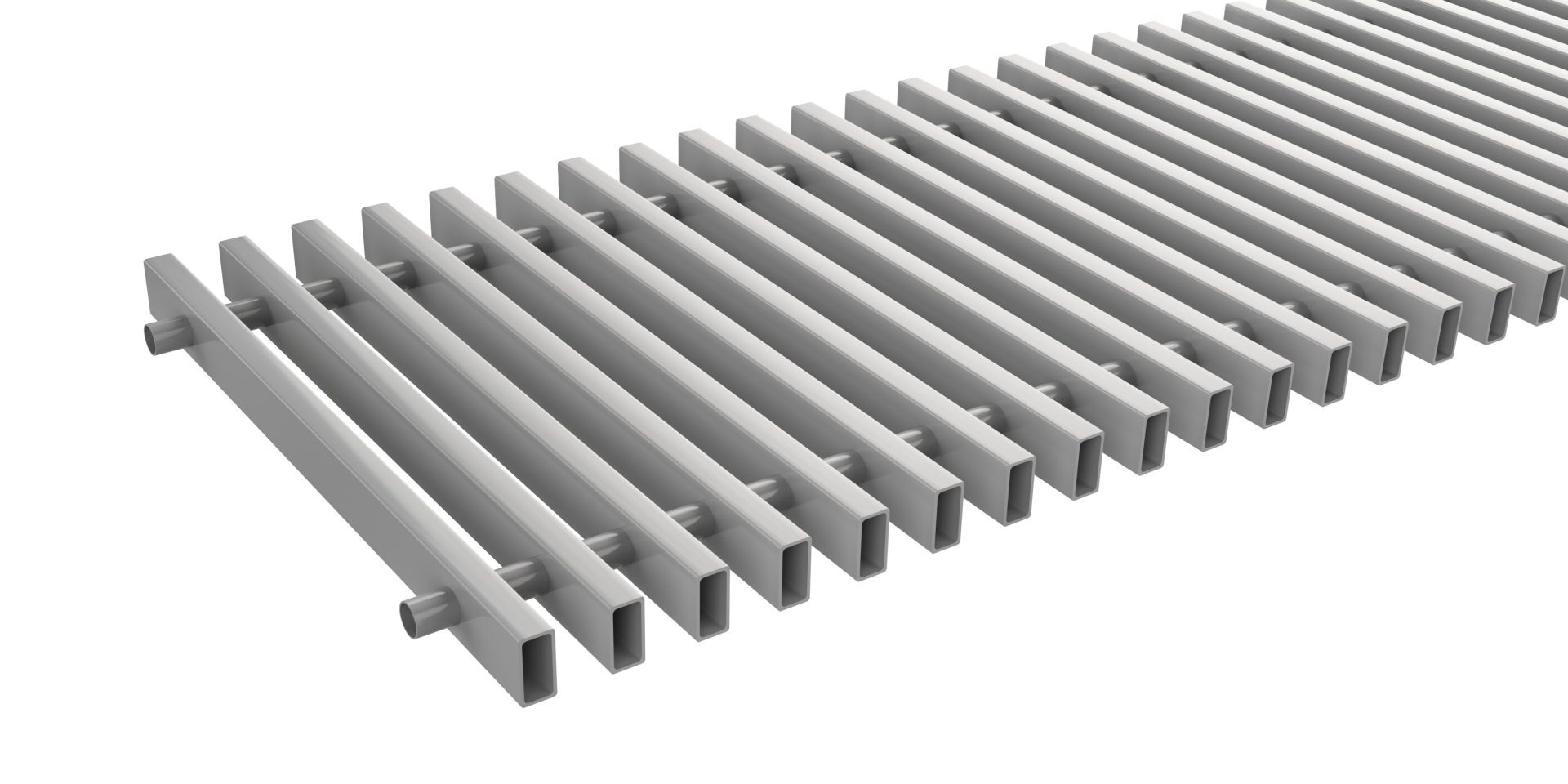

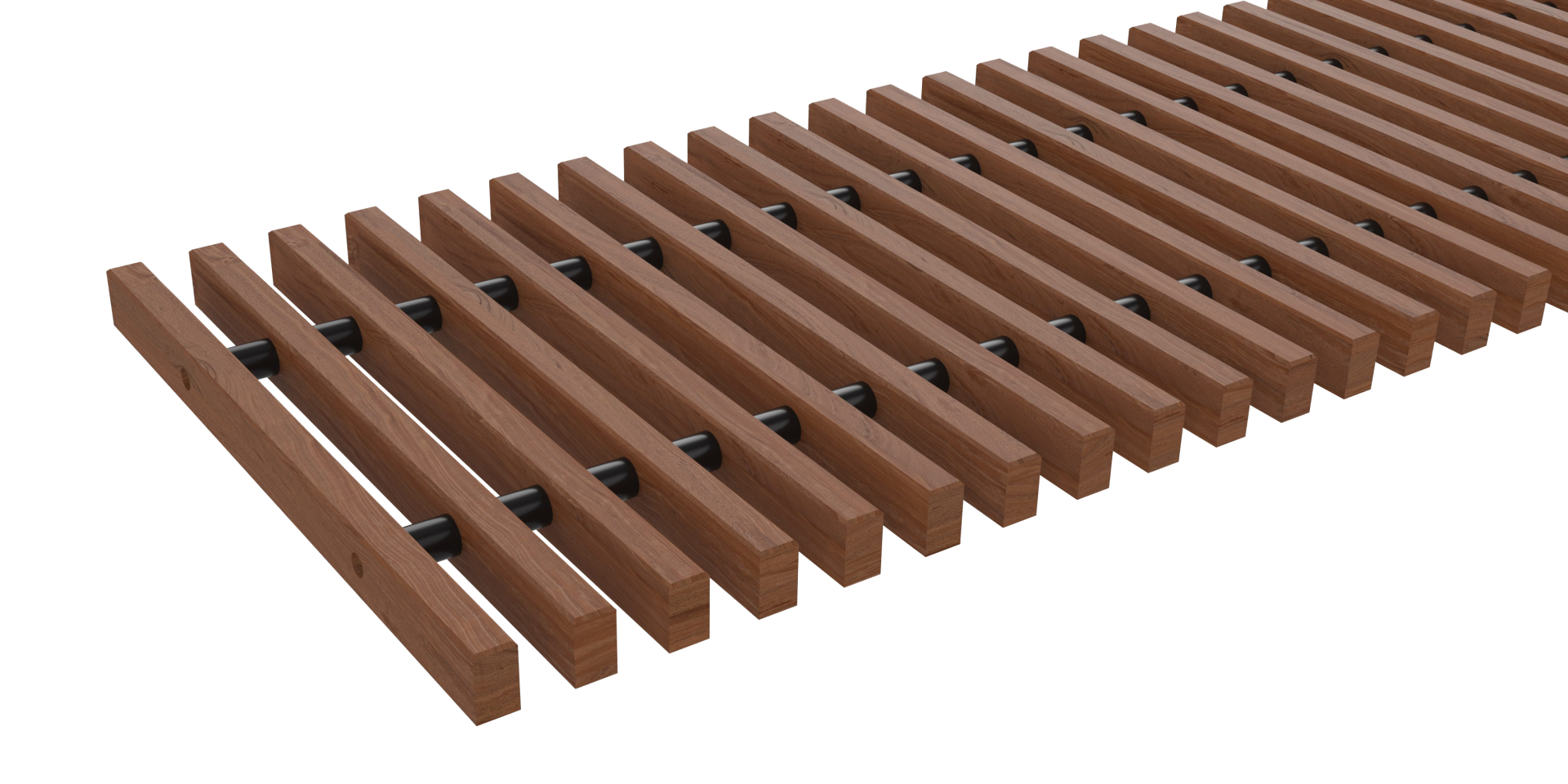

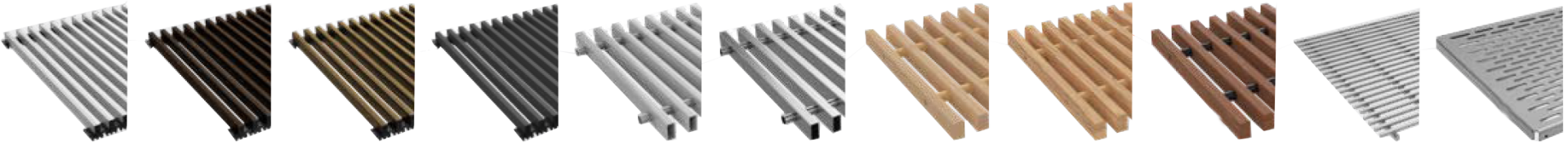

Odpowiednie kratki  FK-PM

info

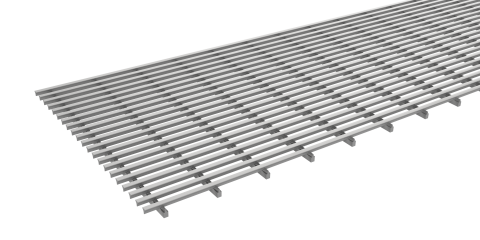

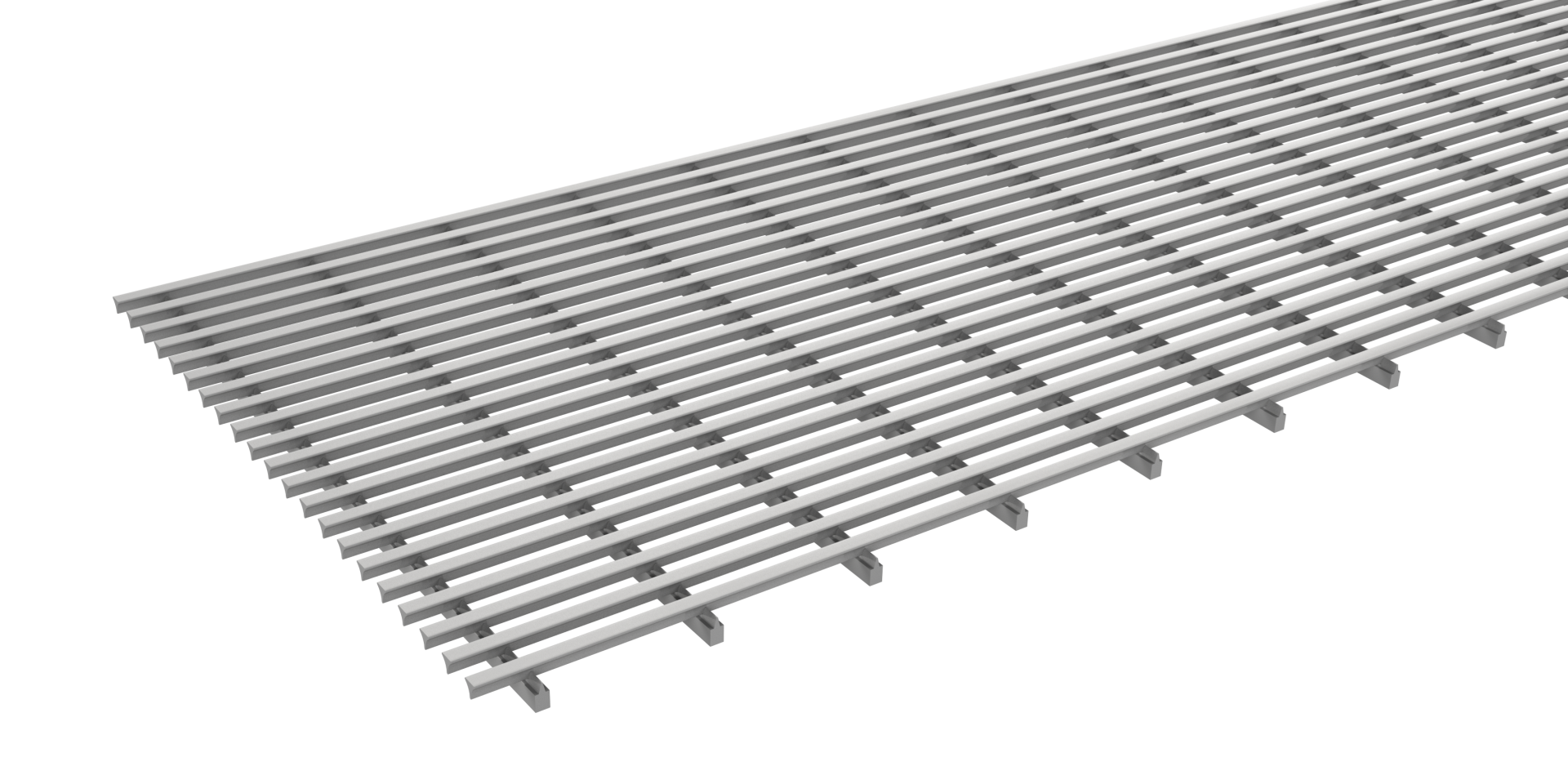

Kratka Cross – design solutions – należy pamiętać, że kratki Cross muszą być zamawiane razem z konwektorami kanałowymi,
ponieważ obudowa wymaga odpowiedniej modyfikacji.
Konwektory kanałowe będą wyposażone w ramkę Cross przeznaczoną do kratki Cross.
W przypadku zastosowania kratki liniowej konieczna jest konsultacja techniczna, ponieważ obudowa może wymagać odpowiedniej modyfikacji.
Należy pamiętać, że kratki liniowe muszą być zamawiane razem z konwektorami kanałowymi.

Moc grzewcza [W] dla t1/t2/ti / EN 16430.
Urządzenie przeznaczone jest wyłącznie do chłodzenia w strefie bezkondensacyjnej, tj. powyżej temperatury punktu rosy. Urządzenie nie jest wyposażone w odprowadzenie kondensatu.

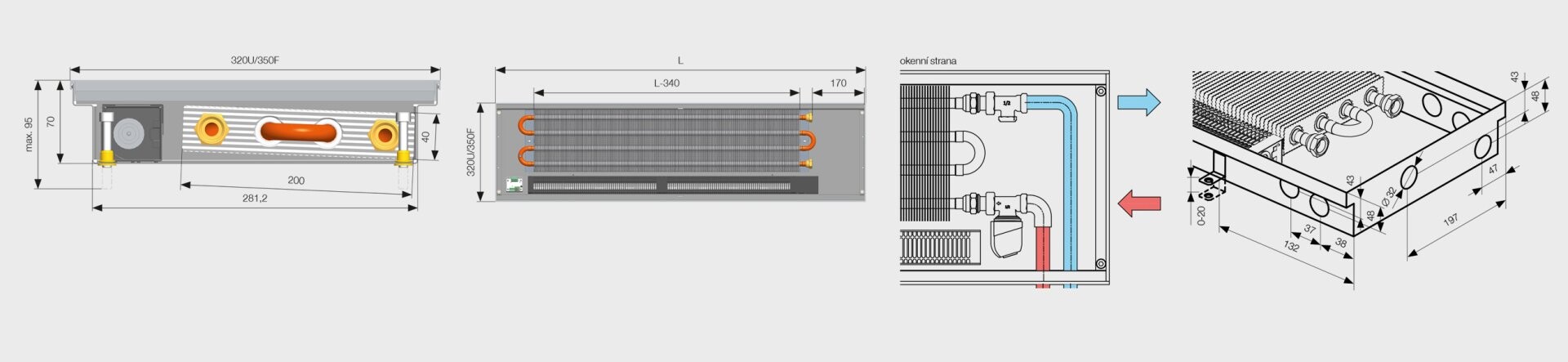

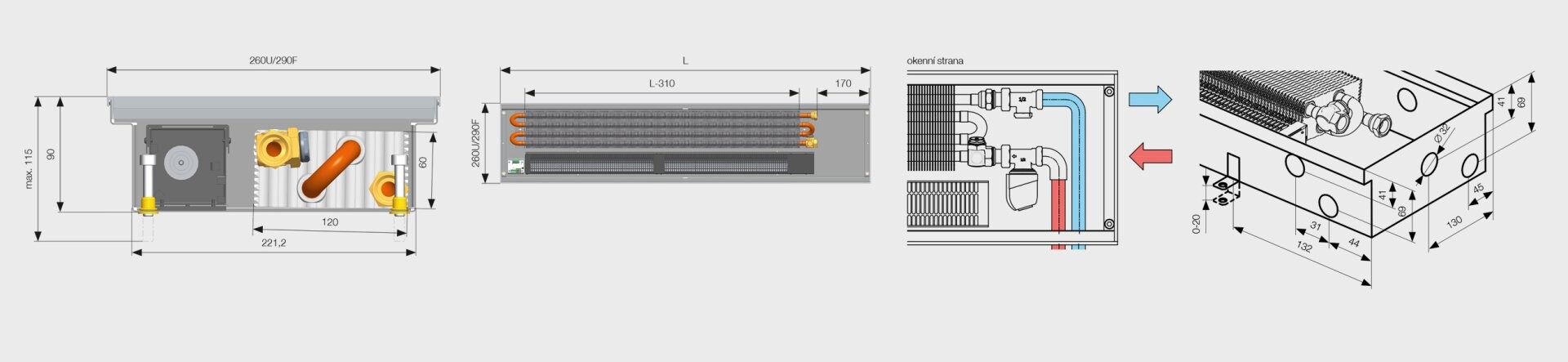

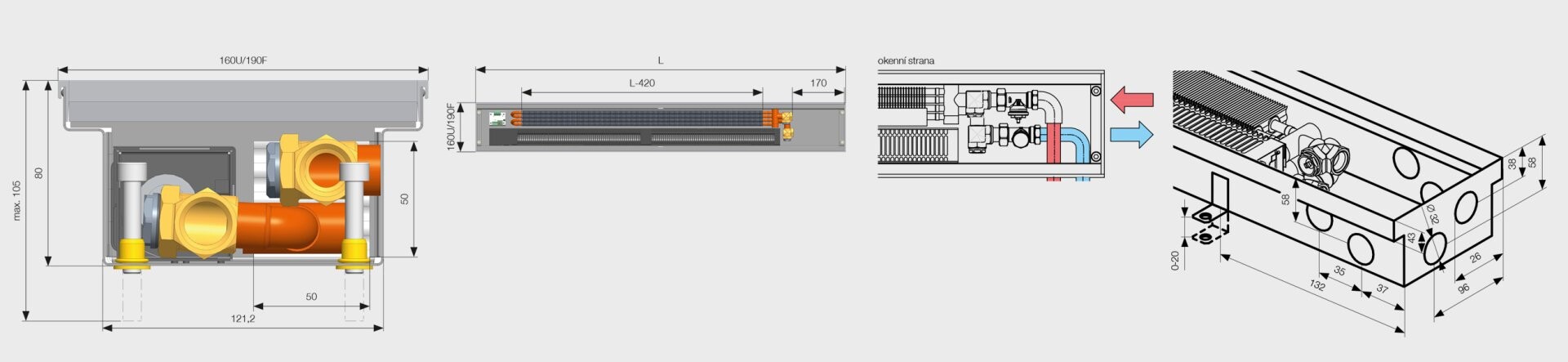

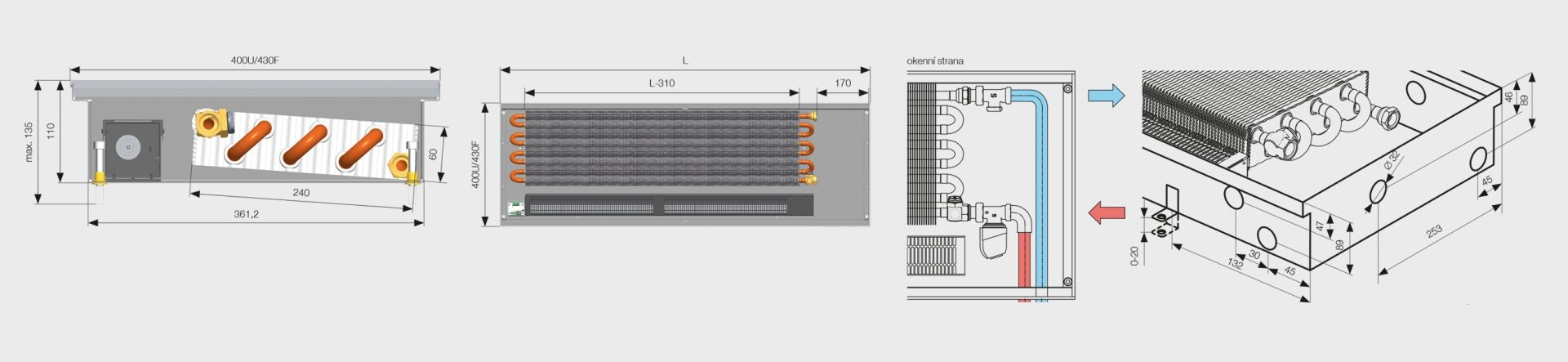

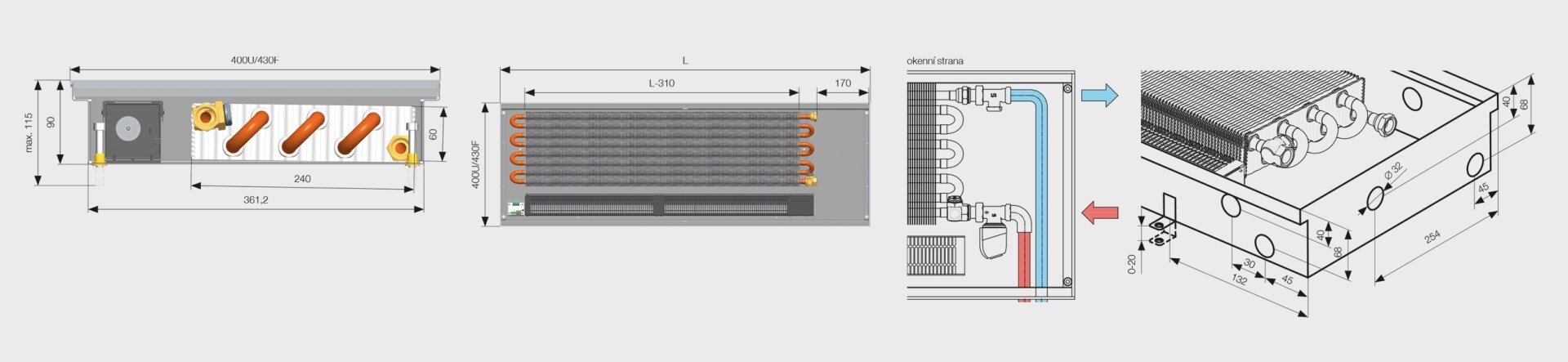

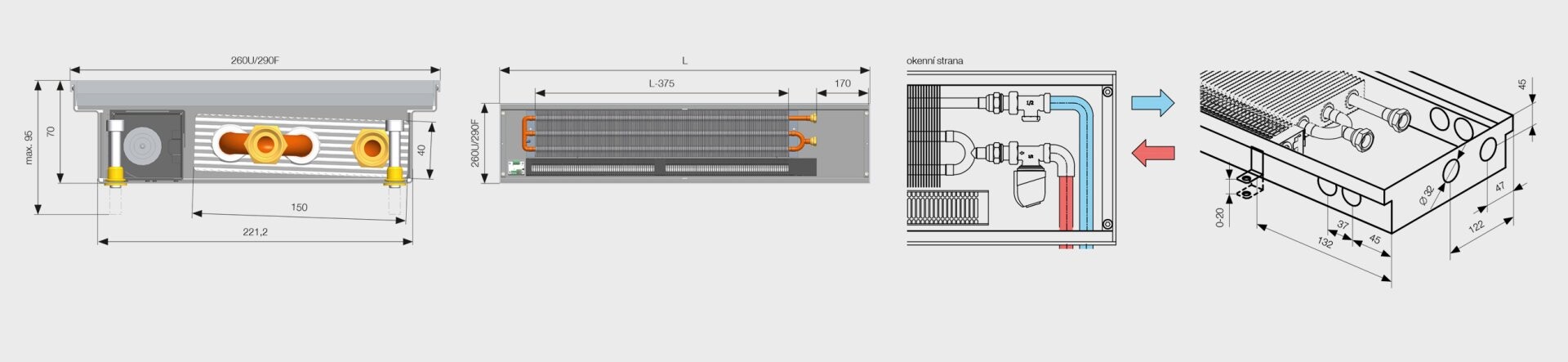

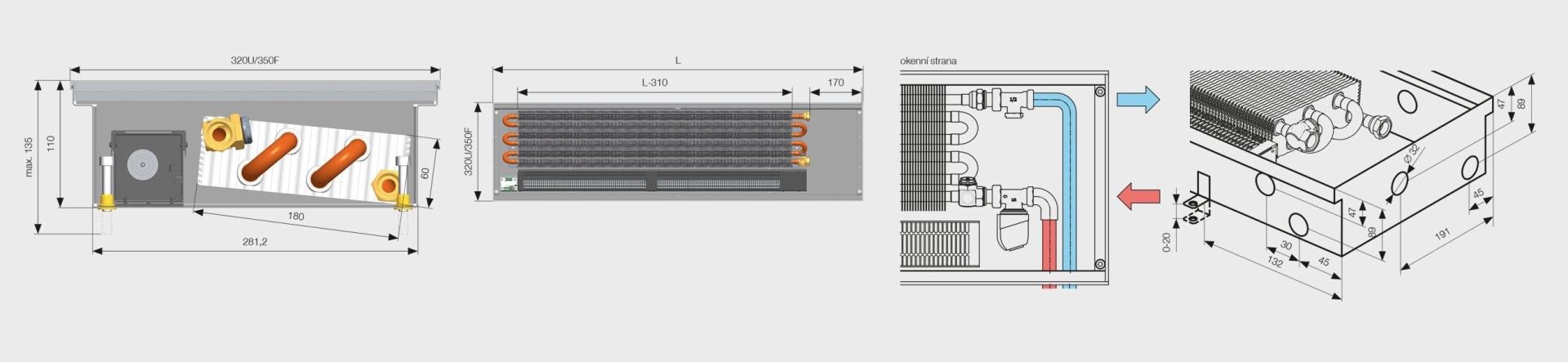

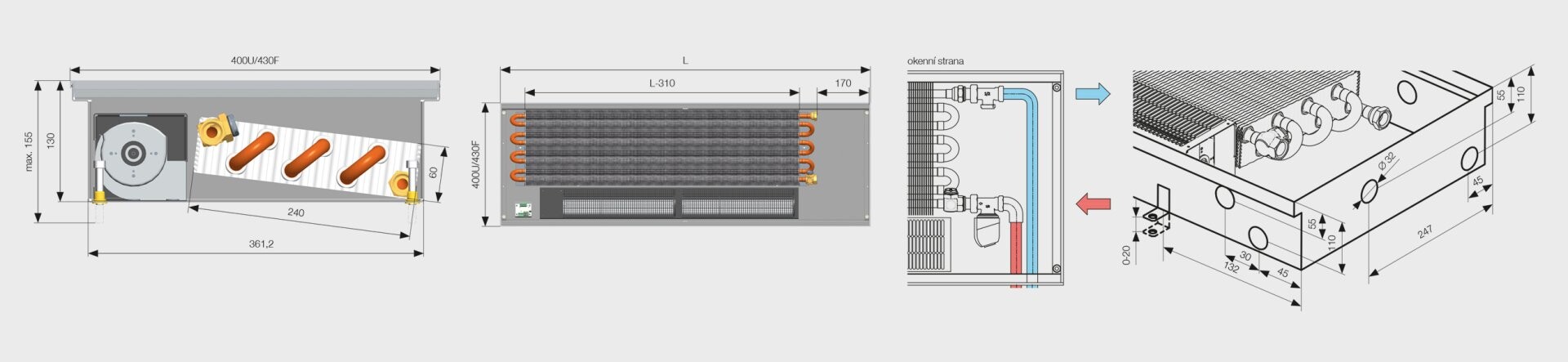

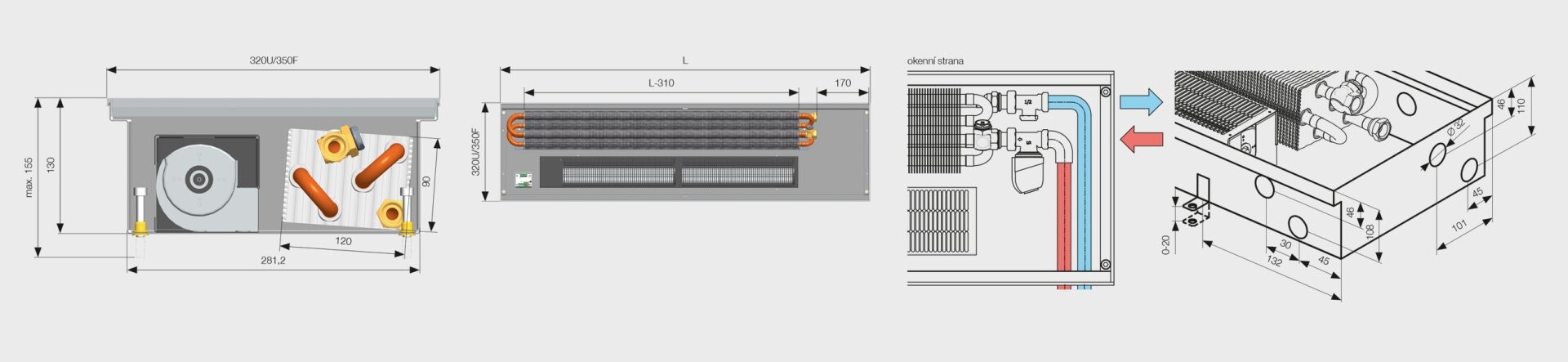

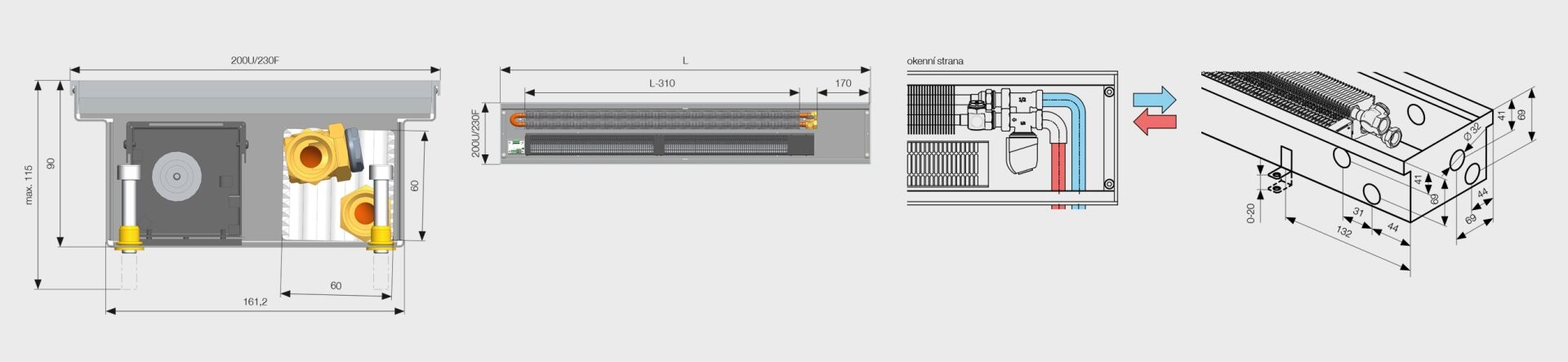

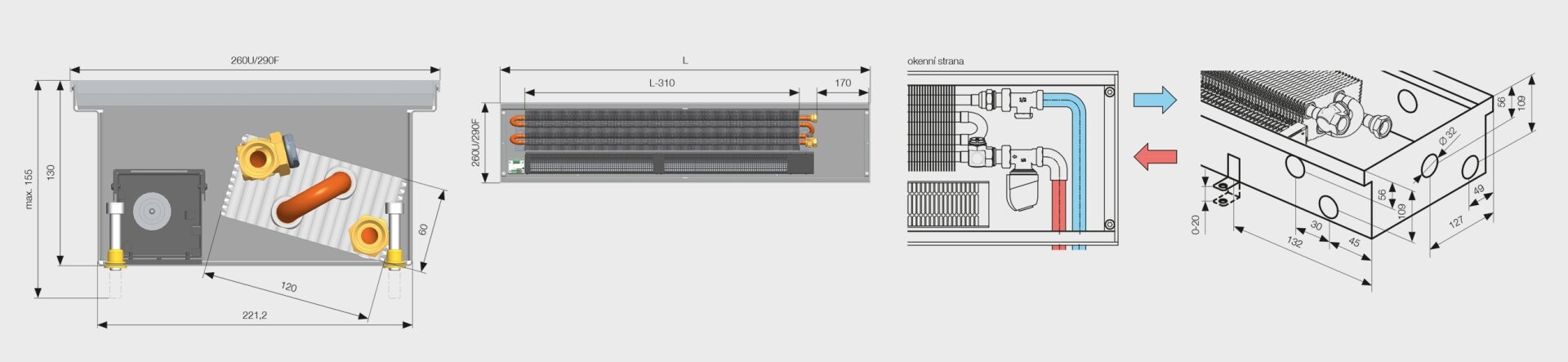

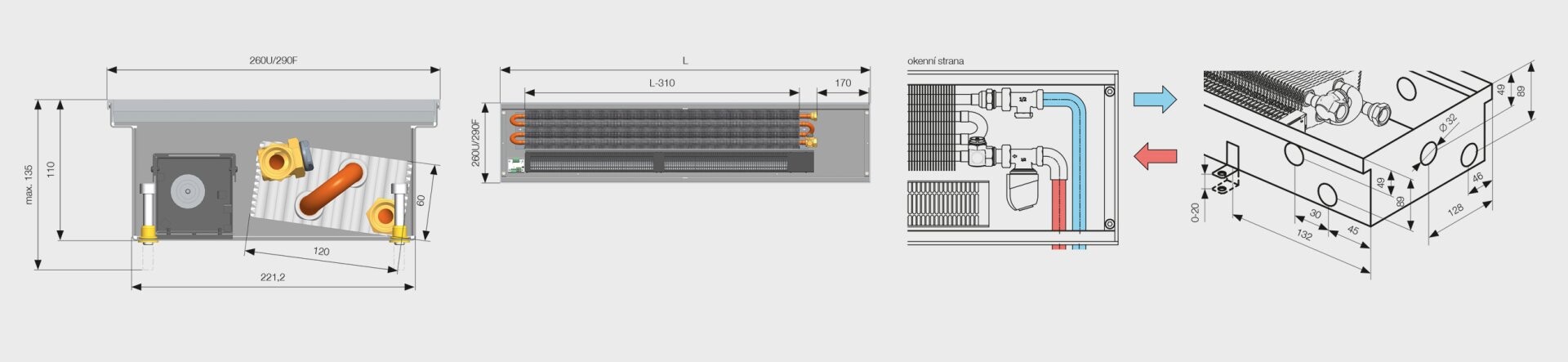

Wymiary podano w mm, łącznie z ramką U.

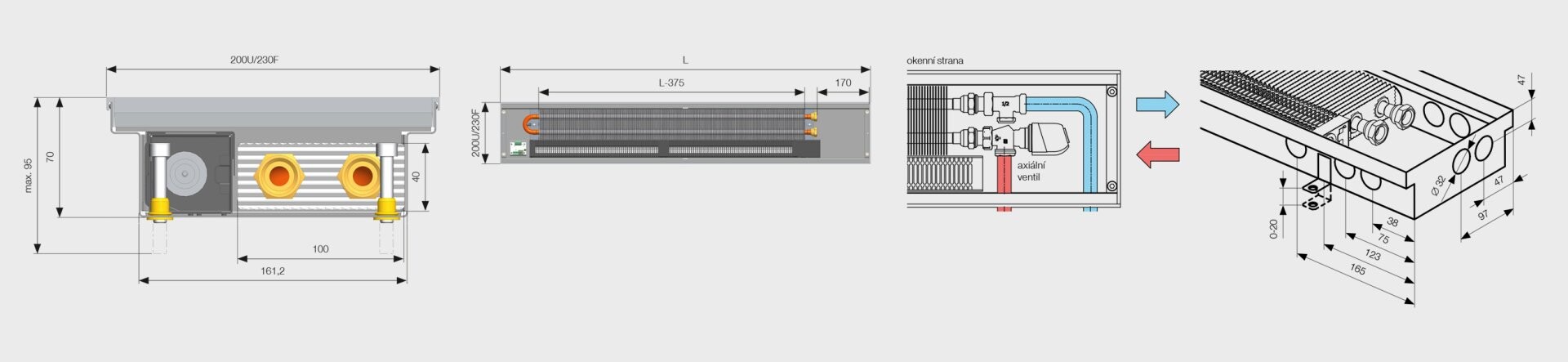

KORAFLEX Optimal-V FVO / Depth 70 / Width 200

Moc grzewcza

Depth 70 / Width 200
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Depth 70 / Width 260
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Depth 70 / Width 320
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 1 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 1 20,1 28,1
1200 2 2 28,3 36,3
1200 3 3 31,0 39,0
1400 0 0 - -
1400 1 1 20,8 28,8
1400 2 2 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 1 21,2 29,2
1600 2 2 29,5 37,5
1600 3 4 32,4 40,4
1800 0 0 - -
1800 1 1 22,0 30,0
1800 2 2 30,1 38,1
1800 3 4 32,9 40,9
2000 0 0 - -
2000 1 1 21,9 29,9
2000 2 3 30,5 38,5
2000 3 6 33,5 41,5
2200 0 0 - -
2200 1 2 22,2 30,2
2200 2 4 30,9 38,9
2200 3 6 34,0 42,0
2400 0 0 - -
2400 1 2 22,4 30,4
2400 2 4 31,3 39,3
2400 3 7 34,5 42,5
2600 0 0 - -
2600 1 2 22,7 30,7
2600 2 4 31,6 39,6
2600 3 8 34,9 42,9
2800 0 0 - -
2800 1 2 22,7 30,7
2800 2 5 31,9 39,9
2800 3 9 35,3 43,3
3000 0 0 - -
3000 1 2 23,1 31,1
3000 2 5 32,2 40,2
3000 3 9 35,6 43,6
Depth 80 / Width 160
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 2 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 2 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 2 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 3 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 3 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 3 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 4 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 3 28,5 36,5
2400 3 5 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 3 28,9 36,9
2600 3 5 37,4 45,4
2800 0 0 - -
2800 1 2 18,5 26,5
2800 2 4 29,6 37,6
2800 3 6 37,8 45,8
3000 0 0 - -
3000 1 2 19,4 27,4
3000 2 4 29,5 37,5
3000 3 6 38,0 46,0
Depth 90 / Width 200
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Depth 90 / Width 260
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6

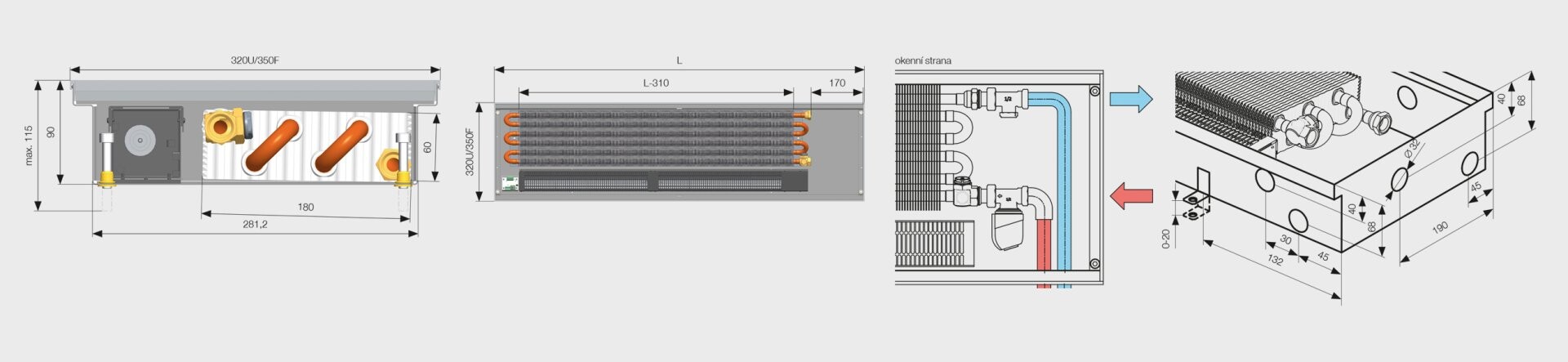

Depth 90 / Width 320
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 4 31,5 39,5
1600 3 5 34,0 42,0
1800 0 0 - -
1800 1 2 24,6 32,6
1800 2 5 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 5 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 5 32,4 40,4
2200 3 8 35,0 43,0
2400 0 0 - -
2400 1 3 25,3 33,3
2400 2 7 32,7 40,7
2400 3 9 35,2 43,2
2600 0 0 - -
2600 1 3 25,4 33,4
2600 2 8 33,0 41,0
2600 3 11 35,4 43,4
2800 0 0 - -
2800 1 4 24,6 32,6
2800 2 8 33,4 41,4
2800 3 11 35,6 43,6
3000 0 0 - -
3000 1 5 25,7 33,7
3000 2 11 33,4 41,4
3000 3 15 35,9 43,9
Depth 90 / Width 400
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 21,7 29,7
800 2 2 27,5 35,5
800 3 2 30,2 38,2
1000 0 0 - -
1000 1 2 22,0 30,0
1000 2 3 28,2 36,2
1000 3 3 30,8 38,8
1200 0 0 - -
1200 1 2 22,3 30,3
1200 2 3 28,8 36,8
1200 3 4 31,2 39,2
1400 0 0 - -
1400 1 2 22,5 30,5
1400 2 3 29,3 37,3
1400 3 4 31,8 39,8
1600 0 0 - -
1600 1 2 22,7 30,7
1600 2 3 29,7 37,7
1600 3 4 32,2 40,2
1800 0 0 - -
1800 1 2 22,9 30,9
1800 2 5 30,0 38,0
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 23,0 31,0
2000 2 5 30,4 38,4
2000 3 7 32,9 40,9
2200 0 0 - -
2200 1 3 23,1 31,1
2200 2 5 30,7 38,7
2200 3 7 33,2 41,2
2400 0 0 - -
2400 1 4 23,3 31,3
2400 2 6 30,9 38,9
2400 3 8 33,4 41,4
2600 0 0 - -
2600 1 4 23,4 31,4
2600 2 8 31,2 39,2
2600 3 11 33,6 41,6
2800 0 0 - -
2800 1 4 23,5 31,5
2800 2 9 31,4 39,4
2800 3 12 33,7 41,7
3000 0 0 - -
3000 1 4 23,6 31,6
3000 2 10 31,6 39,6
3000 3 14 34,1 42,1

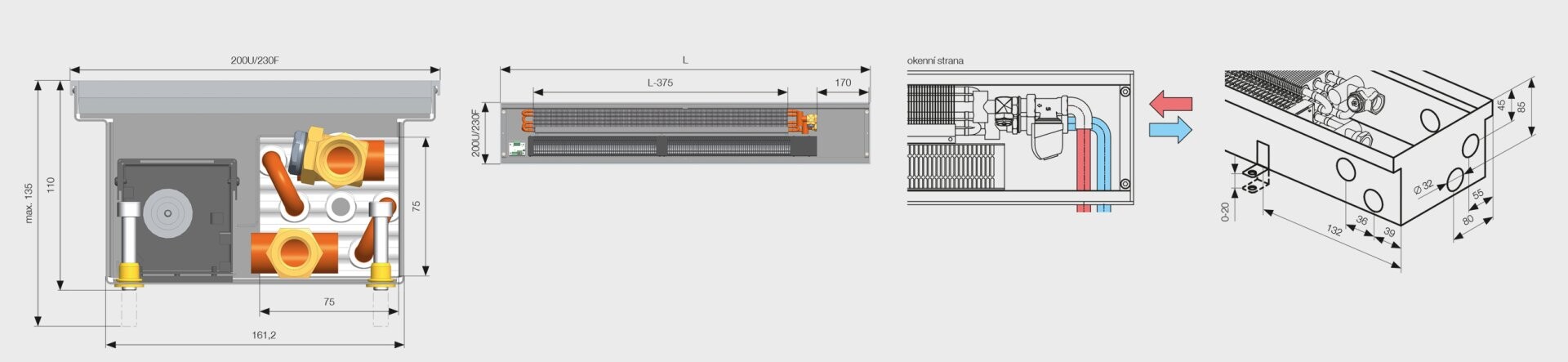

Depth 110 / Width 200
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 4 30,1 38,1
1800 3 5 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 6 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 6 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 6 31,3 39,3
2400 3 8 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 7 31,6 39,6
2600 3 9 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 7 31,9 39,9
2800 3 9 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 8 32,2 40,2
3000 3 11 35,6 43,6
Depth 110 / Width 260
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 6 32,4 40,4
1800 0 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 8 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 8 33,5 41,5
2200 0 0 - -
2200 1 4 22,2 30,2
2200 2 6 30,9 38,9
2200 3 8 34,0 42,0
2400 0 0 - -
2400 1 4 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 9 31,6 39,6
2600 3 13 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 10 31,9 39,9
2800 3 14 35,3 43,3
3000 0 0 - -
3000 1 5 23,1 31,1
3000 2 12 32,2 40,2
3000 3 17 35,6 43,6
Depth 110 / Width 320
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 5 31,5 39,5
1600 3 7 34,0 42,0
1800 0 0 - -
1800 1 3 24,6 32,6
1800 2 6 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 6 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 6 32,4 40,4
2200 3 7 35,0 43,0
2400 0 0 - -
2400 1 4 25,3 33,3
2400 2 8 32,7 40,7
2400 3 10 35,2 43,2
2600 0 0 - -
2600 1 5 25,4 33,4
2600 2 10 33,0 41,0
2600 3 14 35,4 43,4
2800 0 0 - -
2800 1 5 24,6 32,6
2800 2 12 33,4 41,4
2800 3 16 35,6 43,6
3000 0 0 - -
3000 1 6 25,7 33,7
3000 2 14 33,4 41,4
3000 3 19 35,9 43,9
Depth 110 / Width 400
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 5 31,5 39,5
1600 3 7 34,0 42,0
1800 0 0 - -
1800 1 3 24,6 32,6
1800 2 6 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 6 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 6 32,4 40,4
2200 3 7 35,0 43,0
2400 0 0 - -
2400 1 4 25,3 33,3
2400 2 8 32,7 40,7
2400 3 10 35,2 43,2
2600 0 0 - -
2600 1 5 25,4 33,4
2600 2 10 33,0 41,0
2600 3 14 35,4 43,4
2800 0 0 - -
2800 1 5 24,6 32,6
2800 2 12 33,4 41,4
2800 3 16 35,6 43,6
3000 0 0 - -
3000 1 6 25,7 33,7
3000 2 14 33,4 41,4
3000 3 19 35,9 43,9
Depth 130 / Width 260
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 1 21,2 29,2
1600 2 2 29,5 37,5
1600 3 4 32,4 40,4
1800 0 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 9 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 9 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 6 30,9 38,9
2200 3 9 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 5 22,7 30,7
2600 2 11 31,6 39,6
2600 3 13 34,9 42,9
2800 0 0 - -
2800 1 5 22,7 30,7
2800 2 11 31,9 39,9
2800 3 14 35,3 43,3
3000 0 0 - -
3000 1 6 23,1 31,1
3000 2 13 32,2 40,2
3000 3 17 35,6 43,6
Depth 130 / Width 320
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 2 23,6 31,6
800 2 3 31,1 39,1
800 3 5 41,3 49,3
1000 0 0 - -
1000 1 2 24,3 32,3
1000 2 4 32,3 40,3
1000 3 7 42,5 50,5
1200 0 0 - -
1200 1 2 25,0 33,0
1200 2 4 33,4 41,4
1200 3 8 43,4 51,4
1400 0 0 - -
1400 1 3 25,5 33,5
1400 2 5 34,1 42,1
1400 3 12 44,2 52,2
1600 0 0 - -
1600 1 3 26,0 34,0
1600 2 5 34,8 42,8
1600 3 14 44,9 52,9
1800 0 0 - -
1800 1 4 26,4 34,4
1800 2 8 35,1 43,1
1800 3 17 45,5 53,5
2000 0 0 - -
2000 1 4 26,8 34,8
2000 2 8 36,0 44,0
2000 3 17 46,1 54,1
2200 0 0 - -
2200 1 4 27,1 35,1
2200 2 9 36,5 44,5
2200 3 20 46,5 54,5
2400 0 0 - -
2400 1 5 27,4 35,4
2400 2 9 36,9 44,9
2400 3 22 47,0 55,0
2600 0 0 - -
2600 1 5 27,7 35,7
2600 2 10 37,4 45,4
2600 3 23 47,4 55,4
2800 0 0 - -
2800 1 5 28,0 36,0
2800 2 10 37,9 45,9
2800 3 28 47,8 55,8
3000 0 0 - -
3000 1 5 28,2 36,2
3000 2 10 38,1 46,1
3000 3 28 48,2 56,2
Depth 130 / Width 400
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 0 - -
800 1 2 23,6 31,6
800 2 3 31,1 39,1
800 3 5 41,3 49,3
1000 0 0 - -
1000 1 2 24,3 32,3
1000 2 4 32,3 40,3
1000 3 7 42,5 50,5
1200 0 0 - -
1200 1 2 25,0 33,0
1200 2 4 33,4 41,4
1200 3 8 43,4 51,4
1400 0 0 - -
1400 1 3 25,5 33,5
1400 2 5 34,1 42,1
1400 3 12 44,2 52,2
1600 0 0 - -
1600 1 3 26,0 34,0
1600 2 5 34,8 42,8
1600 3 14 44,9 52,9
1800 0 0 - -
1800 1 4 26,4 34,4
1800 2 8 35,1 43,1
1800 3 17 45,5 53,5
2000 0 0 - -
2000 1 4 26,8 34,8
2000 2 8 36,0 44,0
2000 3 17 46,1 54,1
2200 0 0 - -
2200 1 4 27,1 35,1
2200 2 9 36,5 44,5
2200 3 20 46,5 54,5
2400 0 0 - -
2400 1 5 27,4 35,4
2400 2 9 36,9 44,9
2400 3 22 47,0 55,0
2600 0 0 - -
2600 1 5 27,7 35,7
2600 2 10 37,4 45,4
2600 3 23 47,4 55,4
2800 0 0 - -
2800 1 5 28,0 36,0
2800 2 10 37,9 45,9
2800 3 28 47,8 55,8
3000 0 0 - -
3000 1 5 28,2 36,2
3000 2 10 38,1 46,1
3000 3 28 48,2 56,2

Moc chłodnicza

Depth 70 / Width 200
Length Poziom prędkości Moc chłodnicza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 - 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 - 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 - 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 - 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 - 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 - 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 - 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 - 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 - 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 - 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 - 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 - 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Depth 70 / Width 260
Length Poziom prędkości Moc chłodnicza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 - 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 - 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 - 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 - 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 - 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 - 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 - 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 - 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 - 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 - 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 - 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 - 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Depth 90 / Width 200
Length Poziom prędkości Moc chłodnicza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Depth 90 / Width 260
Length Poziom prędkości Moc chłodnicza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Depth 110 / Width 200
Length Poziom prędkości Moc chłodnicza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 4 30,1 38,1
1800 3 5 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 6 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 6 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 6 31,3 39,3
2400 3 8 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 7 31,6 39,6
2600 3 9 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 7 31,9 39,9
2800 3 9 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 8 32,2 40,2
3000 3 11 35,6 43,6
Depth 110 / Width 260
Length Poziom prędkości Moc chłodnicza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 6 32,4 40,4
1800 0 - 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 8 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 8 33,5 41,5
2200 0 - 0 - -
2200 1 4 22,2 30,2
2200 2 6 30,9 38,9
2200 3 8 34,0 42,0
2400 0 - 0 - -
2400 1 4 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 9 31,6 39,6
2600 3 13 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 10 31,9 39,9
2800 3 14 35,3 43,3
3000 0 - 0 - -
3000 1 5 23,1 31,1
3000 2 12 32,2 40,2
3000 3 17 35,6 43,6
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Standardowe wyposażenie
​obudowa z czarno lakierowanej stali ocynkowanej RAL 9005
​Economic – wymiennik ciepła Al/Cu bez wykończenia powierzchni z zaworem odpowietrzającym
​Exclusive – wymiennik ciepła Al/Cu lakierowany na czarno RAL 9005 z zaworem odpowietrzającym
​aluminiowa ramka U, srebrny elox
​metalowe osłony przykrywające
​zestaw energooszczędnych wentylatorów EC 24 V DC
​listwa zaciskowa 24 V DC i regulator (FCR BOX)
​śruby poziomujące i 4 kotwy
​rozpórki do prawidłowego montażu i betonowania
​płyta pilśniowa chroniąca konwektory kanałowe przed zabrudzeniem
​solidne opakowanie, instrukcja montażu
Wyposażenie dodatkowe
​kratka przykrywająca do wyboru
​kratka przykrywająca Cross lub Robust  – rozwiązania designerskie – należy zamawiać razem z grzejnikiem kanałowym (obejmuje modyfikację konstrukcji obudowy)
​ramka U z aluminium, dostępna w wersji black elox, light / dark bronze elox lub lakierowana według palety kolorów RAL
​ramka F z aluminium, dostępna w wersji silver elox, light / dark bronze elox, black elox lub lakierowana według palety kolorów RAL
​zestaw zaworów regulacyjnych, kątowych lub prostych
​zawór termostatyczny, kątowy lub prosty
​osiowy zawór termostatyczny
​mosiężne kolano ½" × ½" 90°
​elastyczne węże ze stali nierdzewnej
​siłownik termoelektryczny TEP 24
​termostat SIEMENS RDG 260T, RDG 260KN, HY607LIC
​manualny termostat SIEMENS RAB 21-DC
​czujnik temperatury pomieszczenia QAA32
​zasilacz 24 V DC
​R-Box
​folia dźwiękochłonna
​płyta OSB o zwiększonej sztywności do celów montażowych

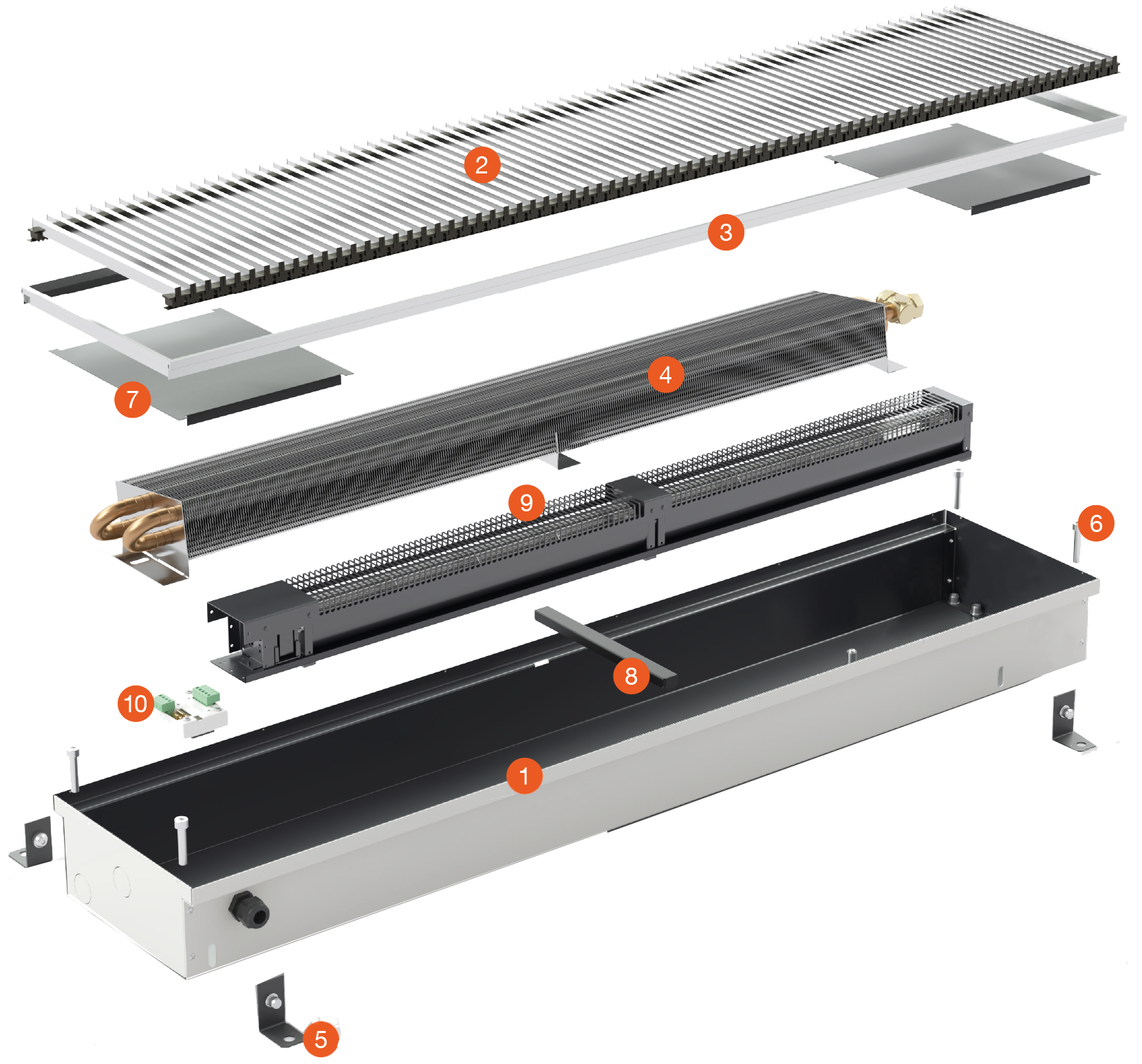

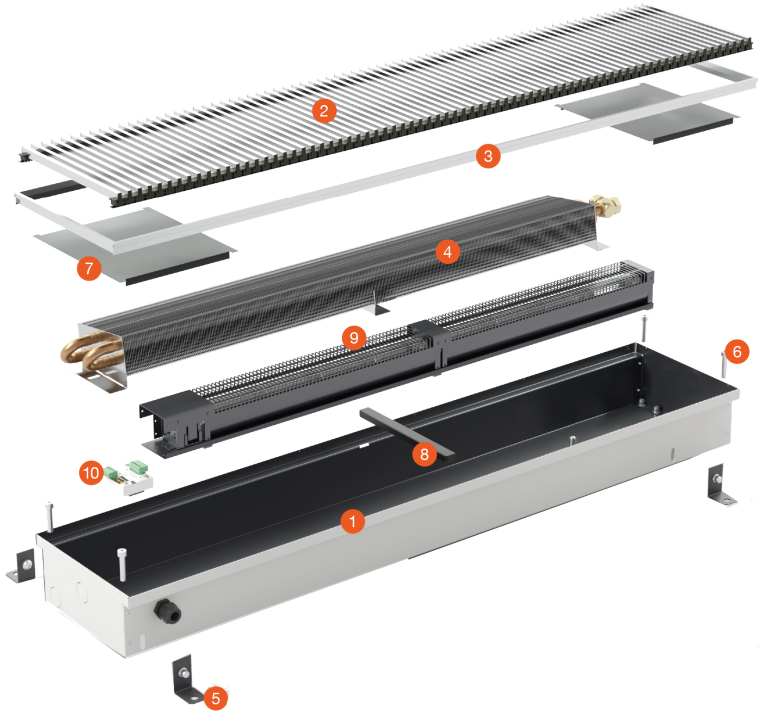

KOMPONENTY GRZEJNIKA KANAŁOWEGO
FV složení konvektoru



1obudowa z czarno lakierowanej stali ocynkowanej RAL 9005
2kratka według wyboru
3ramka według wyboru
4wymiennik ciepła Al/Cu
5kotwy
6śruby poziomujące
7metalowe osłony przykrywające
8rozpórka do prawidłowego montażu i betonowania
9wentylator EC 24 V DC
10regulator (FCR BOX)
11przepust kablowy

HPS
Odpowiednie kratki
Zwijana aluminium srebrne
fk_mrizka_AL_stribrna
Liniowa aluminium srebrne
fk_mrizka_AL_stříbrná_podélná
Zwijana aluminium ciemny brąz
fk_mrizka_AL_tmavý bronz
Liniowa aluminium ciemny brąz
fk_mrizka_AL_tmavý bronz_podélná
Zwijana aluminium jasny brązfk_mrizka_AL_světlý bronz
Liniowa aluminium jasny brązfk_mrizka_AL_světlý_bronz_podélná
Zwijana aluminium czarny elox
Koraflex-PM-pricna-matny-cerny-elox
Liniowa aluminium czarny elox
Koraflex-PM-podelna-matny-cerny-elox
Zwijana stal
fk_mrizka_podelna_ocel
Liniowa stal
PM_mrizka_podélná_ocel_1
Zwijana stal nierdzewnafk_mrizka_podelna_nerez_ral
Liniowa stal nierdzewna
PM_mrizka_podélná_nerez_1
Zwijana naturalna / lakierowany buk
fk_mrizka_drevo_buk
Zwijana naturalna / lakierowany dąb
fk_mrizka_drevo_dub
Zwijana naturalna / lakierowany mahoń
(na zapytanie)
fk_mrizka_drevo_mahagon


Cross (na zapytanie)
Cross_2		 Robust stalowy / nierdzewny (na zapytanie)

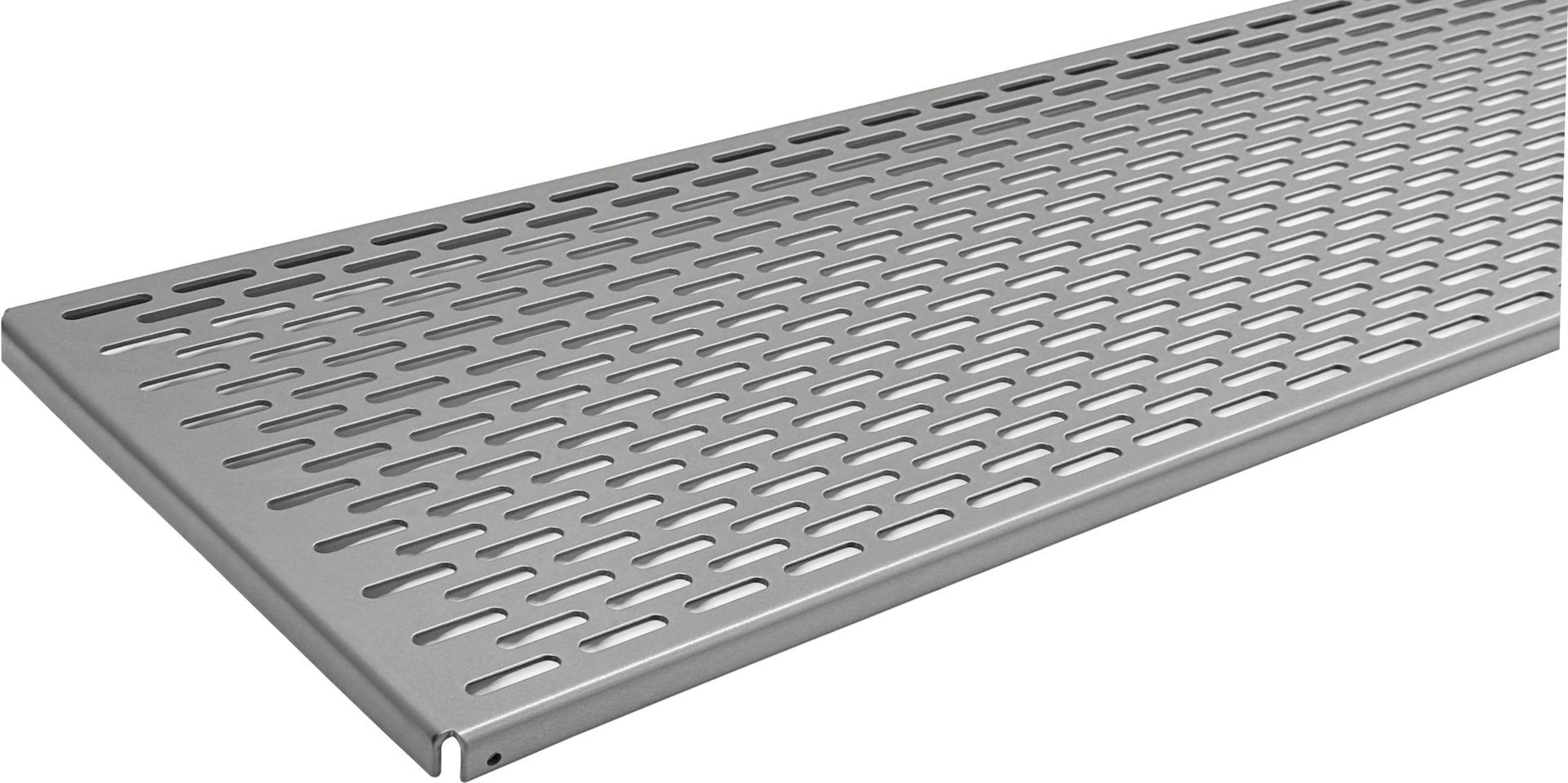

Robust

Ramki

Ramka typu U Ramka typu F Ramka Cross – obniżona krawędź obudowy
U-rameček F-rameček Cross-rámeček

infoDekoracyjne ramki typu U i F są standardowo dostępne z aluminium w wykończeniu srebrny, czarny, ciemny brąz lub jasny brąz elox. Ramka typu U oraz ramki Cross są również dostępne w czarnym elox. Ramki mogą być także lakierowane (malowane proszkowo) w kolorach z palety RAL. Ramki są w każdym przypadku dostarczane jako element grzejnika kanałowego, a wymagany typ należy określić w kodzie zamówienia.

KORAFLEX Optimal-V FVO   -   PRODUCT RANGE
EN_FV_Optimal
DEPTH 70mm/WIDTH 200 mm

FVO-FVE-70-200DEPTH 70mm/WIDTH 260 mm

FVO-FVE-70-260DEPTH 70mm/WIDTH 320mm

FVO-FVE-70-320DEPTH 80mm/WIDTH 160mm

FVO-FVE-80-160DEPTH 90mm/WIDTH 200mm

FVO-FVE-90-200

DEPTH 90 mm/WIDTH 260 mm

FVO-FVE-90-260DEPTH 90 mm/WIDTH 320 mm

FVO-FVE-90-320DEPTH 90 mm/WIDTH 400 mm

FVO-FVE-90-400DEPTH 110 mm/WIDTH 200 mm

FVO-FVE-110-200DEPTH 110 mm/WIDTH 260 mm

FVO-FVE-110-260DEPTH 110 mm/WIDTH 320 mm

FVO-FVE-110-320DEPTH 110 mm/WIDTH 400 mm

FVO-FVE-110-400DEPTH 130 mm/WIDTH 260 mm

FVO-FVE-130-260DEPTH 130 mm/WIDTH 320 mm

FVO-FVE-130-320DEPTH 130 mm/WIDTH 400 mm

FVO-FVE-130-400

FV TRENCH HEATER INSTALLATION

Construction recommendations
To ensure correct operation, it is essential that the following principles are respected.
  • Trench heaters must be installed horizontally with the heat exchanger on the window side. For the grille to function correctly, the upper edge of the casing must be straight and level (not buckled or bent).
  • The maximum recommended distance of the trench heater from the wall/window is 100 mm.
  • The size of the trough in the floor for trench heater installation should be at least 100 mm bigger (both in length and width) than the convector.
  • We recommend connecting the trench heater to the heating system using a lockshield and thermostatic valve. The heat exchanger connection is by an inner G½ thread. Following connection to the heating system, bleed and carry out a pressure test.
  • When concreting, the trench heater must be levelled using the set screws provided and fastened to the floor using the anchors provided. The anchors keep the trench heater in place while pouring concrete.
  • While pouring concrete, the trench heater may be weighed down.
  • Using anchors will extend the bottom width of the trench heater by 42 mm from each side.
  • While pouring concrete it is important to brace the trench heater to prevent longitudinal buckling. Trench heaters are fitted with spacers for this purpose. Following concreting, these spacers are easily removed. Note: FVP models as standard are, however, not equipped with spacers.
  • While pouring concrete or anhydrite it is essential to seal all connection openings to prevent leakage. We also recommend insulating trench heaters against dampness.
  • Where trench heaters are not concreted in, raised floor supports are recommended to use. Standard models are not self-supporting.
  • We recommend insulating the outer side of the trench heater casing along the length of the heat exchanger with polystyrene to prevent heat loss into the floor.
  • For trench heaters with forced convection we recommend undertaking fastening and acoustic insulation by pouring thin concrete along the sides and under the base of the heater.
  • To avoid contaminating the trench heater, we recommend maintaining the protective hardboard cover in place during construction work. The cover, which is included in the standard contents, is
    not suitable for walking on and serves solely to protect the trench heater from contamination during installation. Strengthened OSB covers for installation purposes are available as optional extras.
  • Fans are attached to the trench heater casing using magnets. For stainless steel models velcro is used. This system enables removal of the fans from the trench heater during installation to avoid damage, contamination, etc. Fans may also be removed this way for cleaning when the unit is switched off. With the exception of the Pool series, fans are installed to direct air towards the windows.
  • Electrical installation design must be carried out by suitably qualified persons in accordance with the relevant regulations.
  • Installation and servicing of the electrical installation must be carried out by persons with the relevant electro-technical qualifications.
  • Prior to commissioning, the electrical components must be thoroughly inspected in accordance with relevant regulations.
Montáž FV

1- trench heater with forced convection, 2 - heat exchanger, 3 - fan, 4 - grille, 5 - F-frame,
6 - anchors, 7 - set screws, 8 - window, 9 - floor level, 10 - grout, 11 - expansion joint,
12 - insulation, 13 - concrete, 14 - sub-floor




Raised floor installations

Structural supports for raised floor trench heater installations offer stable and effective solutions. Structural supports are manufactured from non-lacquered steel and are suitable for raised floors of a depth up of to 500mm. Structural supports are suitable for Optimal-V, Energy, Variant F2V and F4V. For structural reasons, the KORAFLEX Pool-V model is not recommended for installation into raised floors.

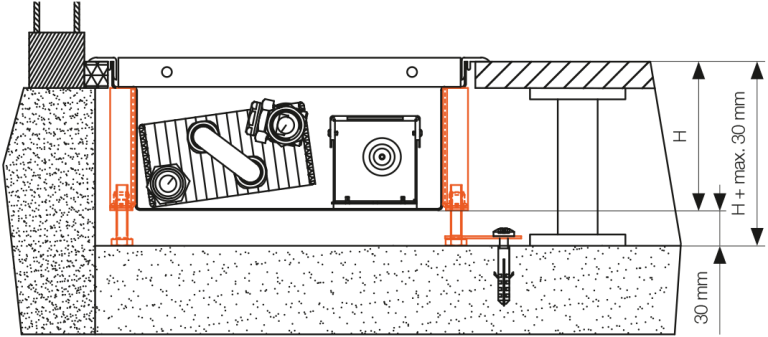

FV - Zdvojene podlahy - stojanky SZP-03SZP-03 low-raised floor support

Trench heaters are fitted with reinforcing bars and set screws, which enable the trench heater to be installed at the required height. Set screws must be anchored to the floor to prevent movement. Reinforcing bars are not included as standard and cannot be fitted subsequently. The screws allow setting a maximum height which is max. 30 mm higher than the trench heater itself. Recommended for raised floors with a maximum depth 30 mm greater than the unit height of the trench heater.

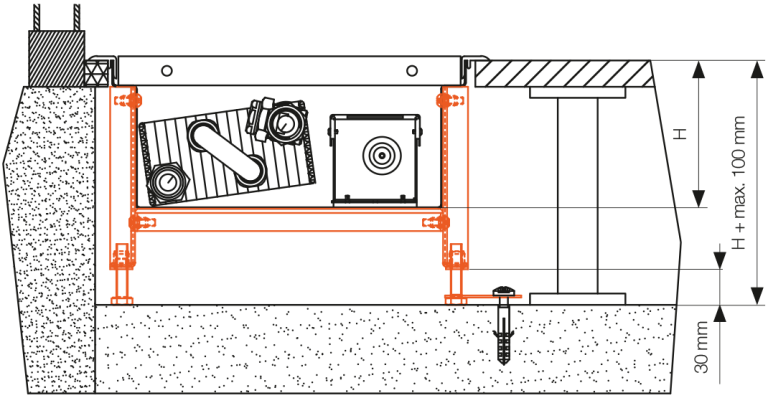

FV - Zdvojene podlahy - stojanky SZP-10SZP-10 higher raised floor support

Customized solutions for all projects dealing with raised flooring. This is a more robust model of the low raised floor support, equipped with one support at the base of the trench heater. The precise technical design depends on customer's requirements. Recommended for raised floors with a maximum depth 100 mm greater than the unit height of the trench heater.

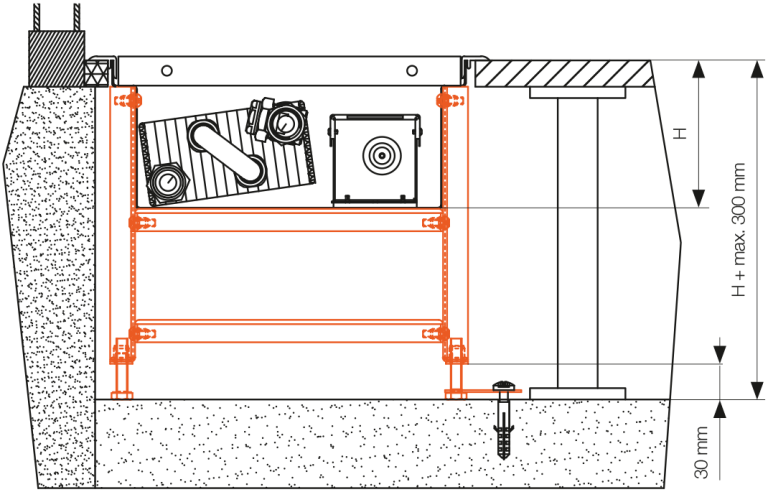

FV - Zdvojene podlahy - stojanky SZP-30SZP-30 high-raised floor support

Customized solutions for projects dealing with high-raised flooring. This is a more robust model of the higher raised floor support, equipped with two supports at the base of the trench heater. The precise technical design depends on customer's requirements. Recommended for raised floors with a maximum depth 300 mm greater than the unit height of the trench heater.





TRENCH HEATER MULTIPLE INSTALLATIONS

Casing types according to water connections and lowered faces for multiple installations
Lowered trench heater casing faces are used where invisible connections are desired between convectors (multiple convectors around a room, eg. in administrative buildings, restaurants, hotels, etc.). When ordering grilles, care must be taken to include information in the order code that the grilles required are to be used with trench heaters with lowered faces.

EN_FV_instalace



NUMBER OF FANS PER TRENCH HEATER

EN_FV_fans


KOD ZAMÓWIENIA

Przykładowy kod zamówieniowy: FVO-120/11/26-V5U1P0R-RT

Konwektor kanałowy KORAFLEX z wentylatorem (wymuszona konwekcja), model Optimal-V 24 V DC, długość 120 cm, głębokość 11 cm, szerokość 26 cm, przeciwprądowy, wymiennik ciepła lakierowany na czarno RAL 9005, ramka U w wykończeniu silver elox, przyłącze z prawej strony, bez obniżonej krawędzi obudowy, przygotowanie pod rolowaną kratkę przykrywającą, regulacja 24 V DC.

KORAFLEX
Z wentylatorem
Optimal-V

Długość/Głębokość/Szerokość (cm)

Typ
wymiennika ciepła
Kolor
wymiennika ciepła
Ramka
Kolor ramki
Strona
przyłącza
Obniżona
krawędź
Dla kratki

Regulacja
F
V
O
-
120/11/26
-
V
1
U
1
P
0
R
-
RT






 V
przeciwprądowy		 1   nielakierowany
5   RAL 9005
9 inny kolor RAL
U ramka U
F  ramka F
C  dla kratki Cross
0   bez ramki
1   srebrny anod.
2  ciemny brąz anod.
3  jasny brąz anod.
5  czarny anod.
9  inny kolor RAL
0  bez ramki

P   prawa
L  lewa
0  bez obniżonej krawędzi
1 obniżona krawędź – strona przyłącza
2 obniżona krawędź – strona przeciwna do strony przyłącza
3 obniżona krawędź po obu stronach
 P  rolowana
L* liniowa

  regulacja 24 V DC

L* – modyfikacje techniczne obudowy konwektora

Powrót do listy

Skontaktuj się z nami

W celu uzyskania dodatkowych informacji prosimy o kontakt

Przesyłając formularz, wyrażasz zgodę na przetwarzanie danych osobowych.
