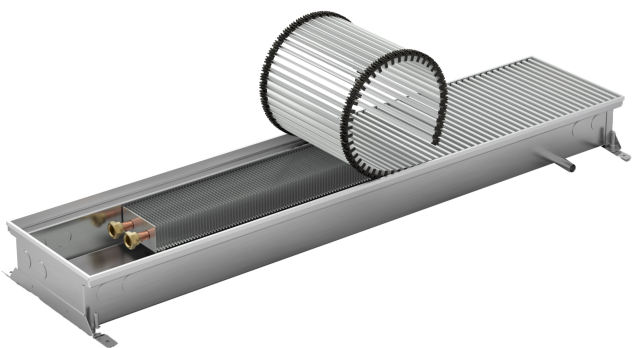

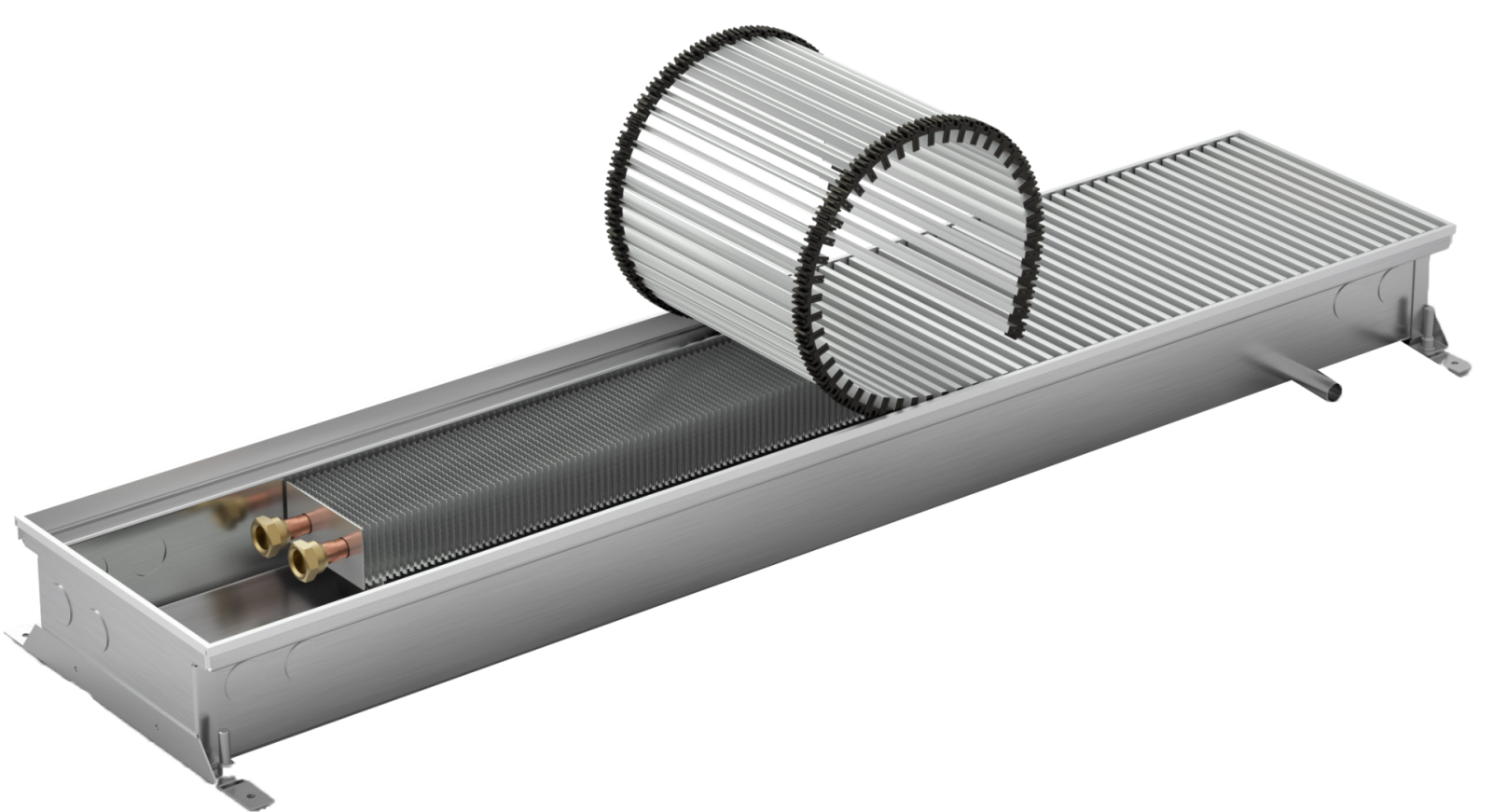

KORAFLEX Pool FKP

Wersja basenowa

KORAFLEX Pool FKP jest wykonany ze stali nierdzewnej AISI 316 i jest idealny do środowisk o podwyższonej wilgotności. Konwektor Pool jest wykończony zagięciem krawędzi, dlatego nie ma możliwości zastosowania ramek.

Grzejniki kanałowe KORAFLEX Pool FKP są przeznaczone do instalacji w środowiskach o podwyższonej wilgotności. Wyposażone są w zintegrowany system odprowadzania wody oraz nachylone dno. Należy jednak pamiętać, że grzejniki te nie są wodoszczelne i nie mogą być przez dłuższy czas zalewane.

Dla długotrwałego i bezproblemowego użytkowania konieczne jest regularne przeprowadzanie podstawowej konserwacji elementów ze stali nierdzewnej.
Szczegółowe informacje znajdują się w instrukcji montażu oraz Warunkach eksploatacji i gwarancji, dostępnych do pobrania.

Ikona informace  Nieodpowiednie do basenów z wodą słoną.

  • Ogrzewanie
  • Konwekcja naturalna
  • Rozwiązanie do basenów
Głębokość [mm] 90, 110 mm
Szerokość [mm]  200, 260, 320, 400 mm
Długość [mm] 800 do 3 000 mm (co 100 mm)
Moc grzewcza [W] od 120 do 1 739 W
Maks. ciśnienie robocze [MPa] 1.2 MPa
Max. operating temperature [°C] 90 °C
Gwint przyłączeniowy wewnętrzny G ½"
Odpowiednie kratki  Pm-pool

info

W przypadku konieczności wykonania lewego podłączenia do instalacji grzewczej należy obrócić wymiennik ciepła w konwektorze kanałowym o 180°.
Poszczególne obudowy konwektorów kanałowych KORAFLEX Pool nie mogą być łączone w ciągi wieloelementowe i są produkowane wyłącznie jako modele P0, z ramką zastąpioną kołnierzem oraz z wymiennikami przeciwprądowymi.
W przypadku wyboru kratki liniowej konieczna jest konsultacja techniczna, ponieważ obudowa może wymagać modyfikacji.
Kratki liniowe należy zamawiać razem z konwektorami kanałowymi.

Moc grzewcza [W] przy t1/t2/ti / EN 442. Wymiary podano w mm, łącznie z zagięciem krawędzi.


ΔT = 50 °C Długość [mm] Współczynnik temperaturowy
Głębokość
[mm]
Szerokość
[mm]
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
90 140 50 62 74 86 98 110 122 134 146 158 170 182 194 206 218 230 242 254 266 278 290 302 314 1,5247
90 200 120 143 167 191 214 238 261 285 308 332 355 379 402 426 449 473 496 520 543 567 590 614 637 1,5373
90 260 153 183 213 243 273 303 333 363 393 423 453 483 513 543 573 603 633 663 693 723 753 783 813 1,5643
90 320 195 236 278 319 361 402 444 485 526 568 609 651 692 733 775 816 858 899 940 982 1023 1065 1106 1,4599
90 400 275 329 383 437 490 544 598 652 706 760 814 868 922 976 1029 1083 1137 1191 1245 1299 1353 1407 1461 1,4607
110 140 55 69 82 95 108 122 135 148 161 174 188 201 214 227 240 254 267 280 293 307 320 333 346 1,4888
110 200 142 170 198 226 254 282 309 337 365 393 421 449 477 505 532 560 588 616 644 672 700 728 755 1,4739
110 260 184 220 257 293 329 365 401 437 473 510 546 582 618 654 690 726 763 799 835 871 907 943 979 1,4385
110 320 237 287 338 388 438 489 539 589 640 690 740 791 841 891 942 992 1042 1093 1143 1193 1244 1294 1344 1,4622
110 400 327 391 455 520 584 648 712 776 840 905 969 1033 1097 1161 1225 1289 1354 1418 1482 1546 1610 1674 1739 1,4569
Standardowe wyposażenie
obudowa ze stali nierdzewnej AISI 316, nielakierowana
wymiennik ciepła Al/Cu lakierowany na szaro RAL 9006 z odpowietrznikiem
ramka zastąpiona przez krawędzie obudowy wykończone zagięciem
płyta przykrywająca ze stali nierdzewnej AISI 316
śruby poziomujące i 4 kotwy
pokrywa z płyty pilśniowej chroniąca grzejnik kanałowy przed
zanieczyszczeniem
solidne opakowanie, instrukcja montażu
Wyposażenie dodatkowe
kratka przykrywająca do wyboru odpowiednia do FKP
zestaw zaworów regulacyjnych, kątowy lub prosty
zawór termostatyczny, kątowy lub prosty
osiowy zawór termostatyczny
mosiężne kolanko ½" × ½" 90°
elastyczne przewody ze stali nierdzewnej
siłownik termoelektryczny TEP 230 lub TEP 24
termostat SIEMENS RAA21 lub RDE 100.1
głowica termostatyczna cieczowa z kapilarą
zasilacz 24 V DC
płyta OSB o zwiększonej sztywności do celów montażowych

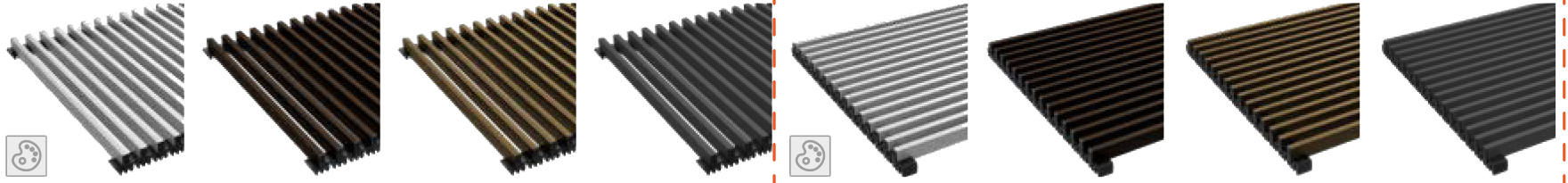

Odpowiednie kratki

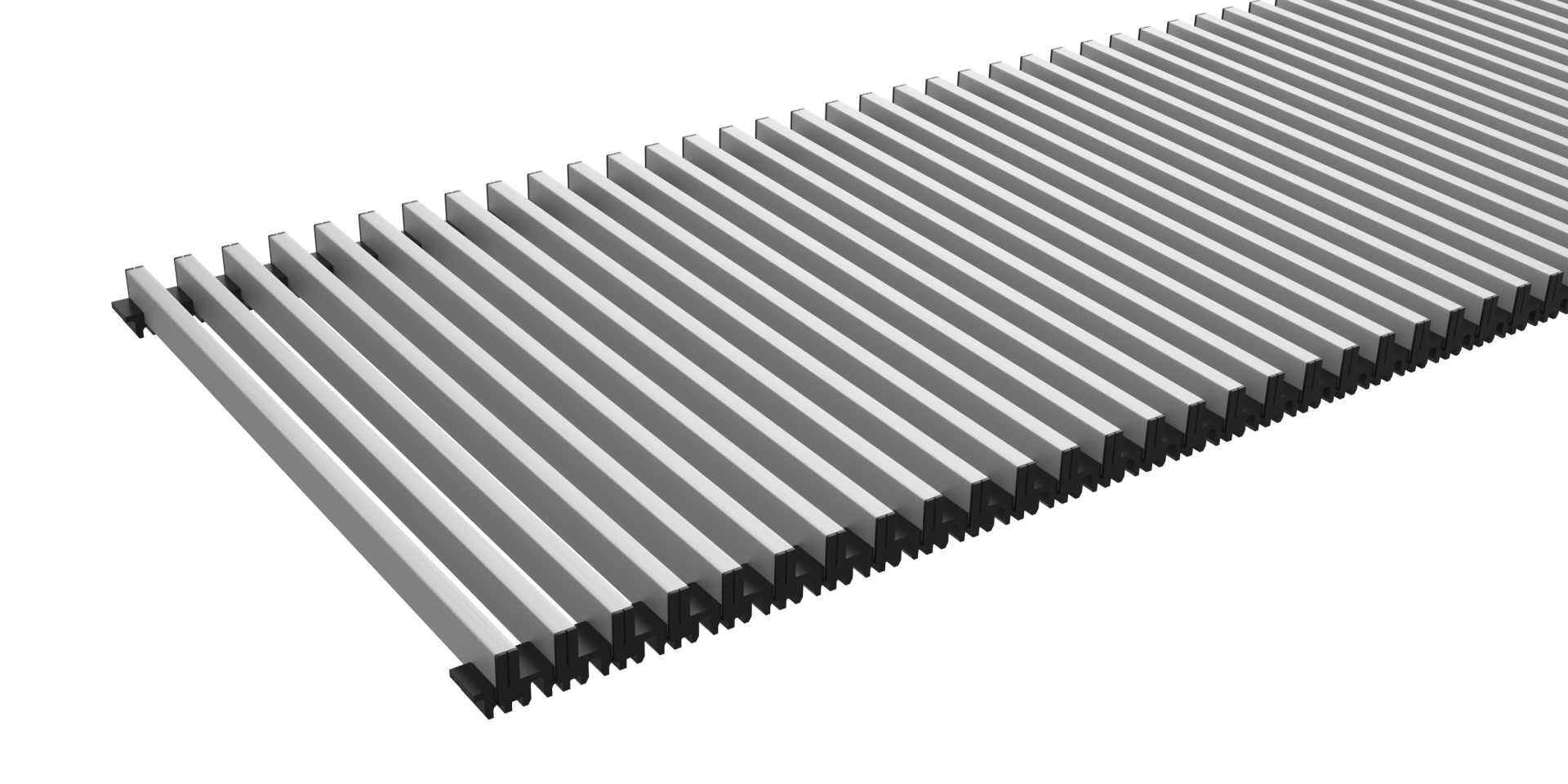

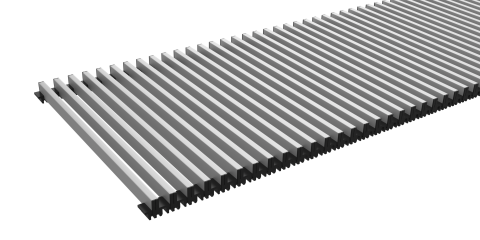

Zwijana aluminium srebrne

fk_mrizka_AL_stribrna

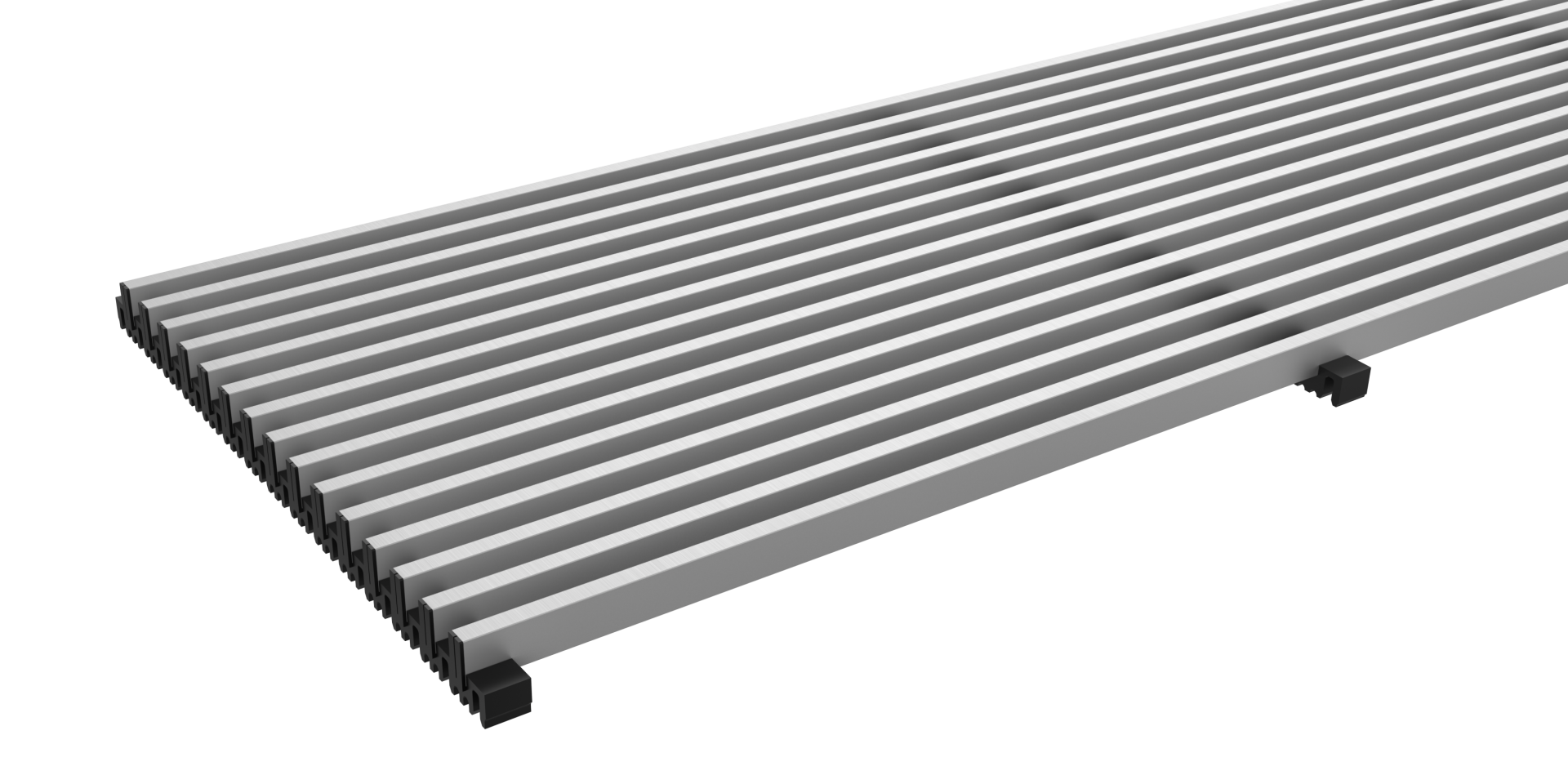

Liniowa aluminium srebrne

fk_mrizka_AL_stříbrná_podélná

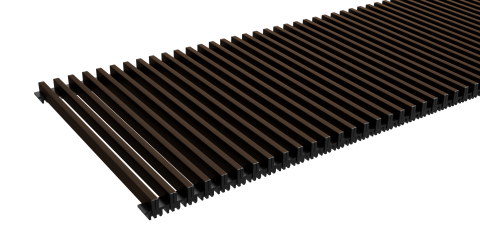

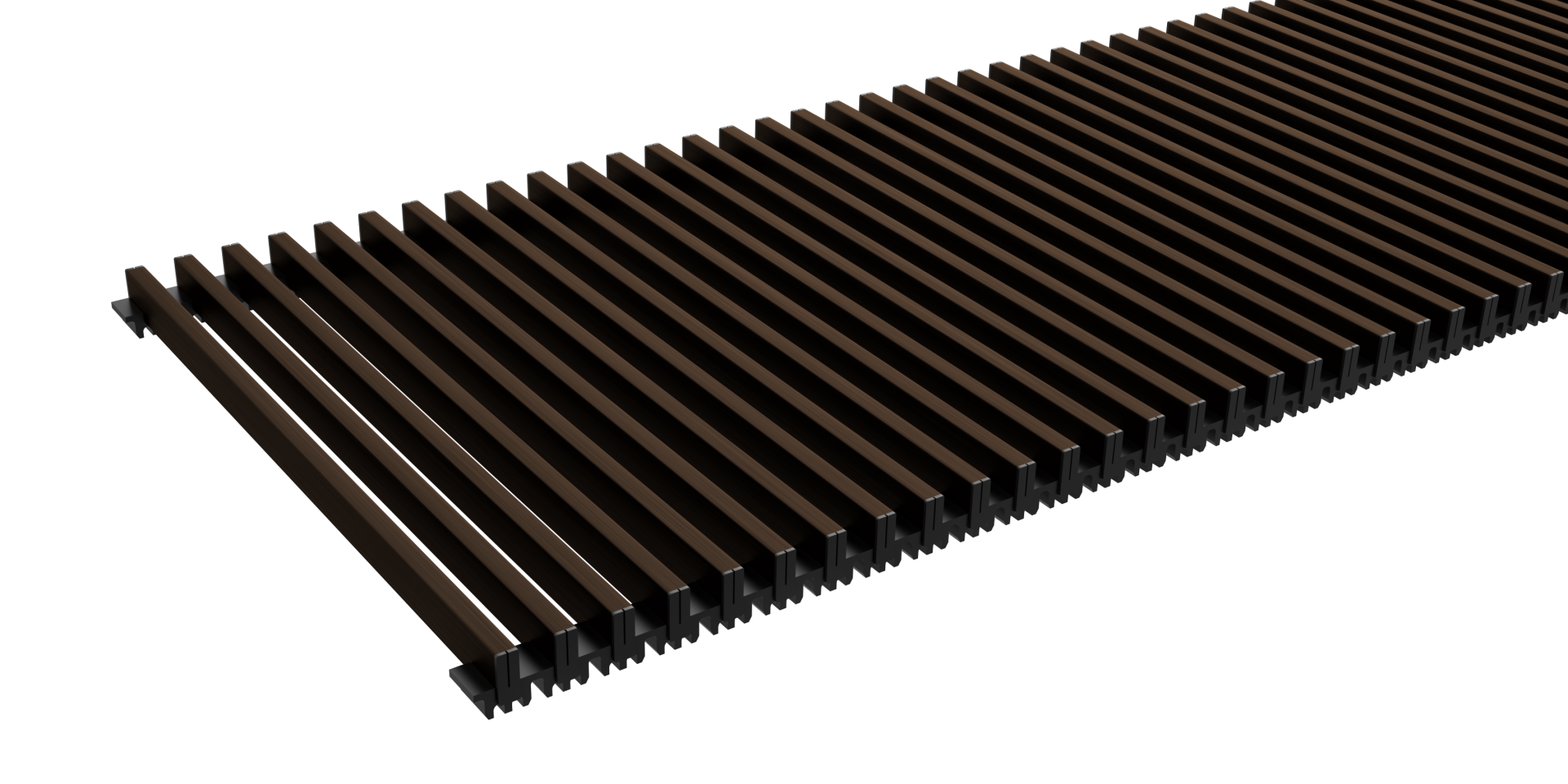

Zwijana aluminium ciemny brąz

fk_mrizka_AL_tmavý bronz

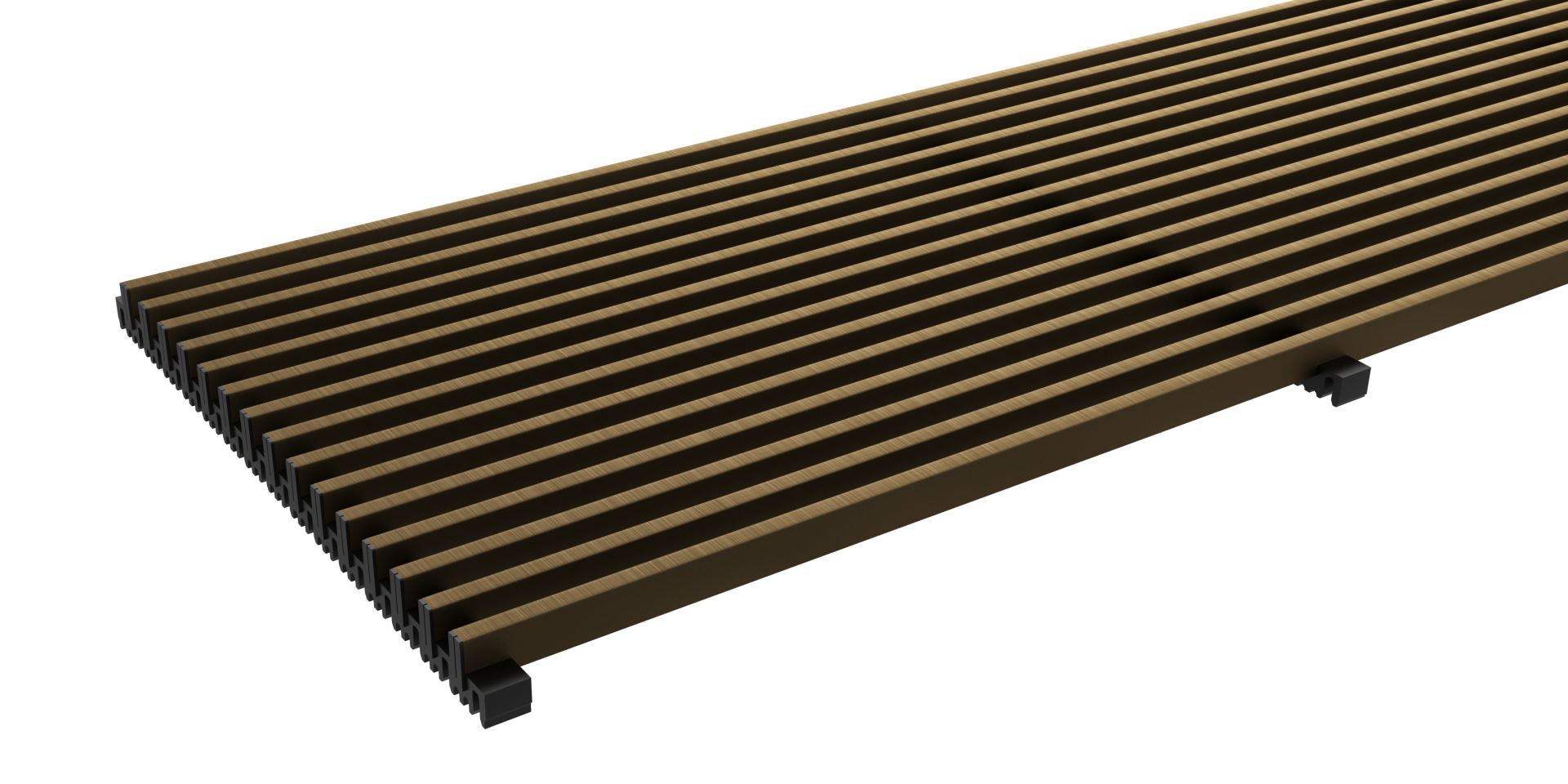

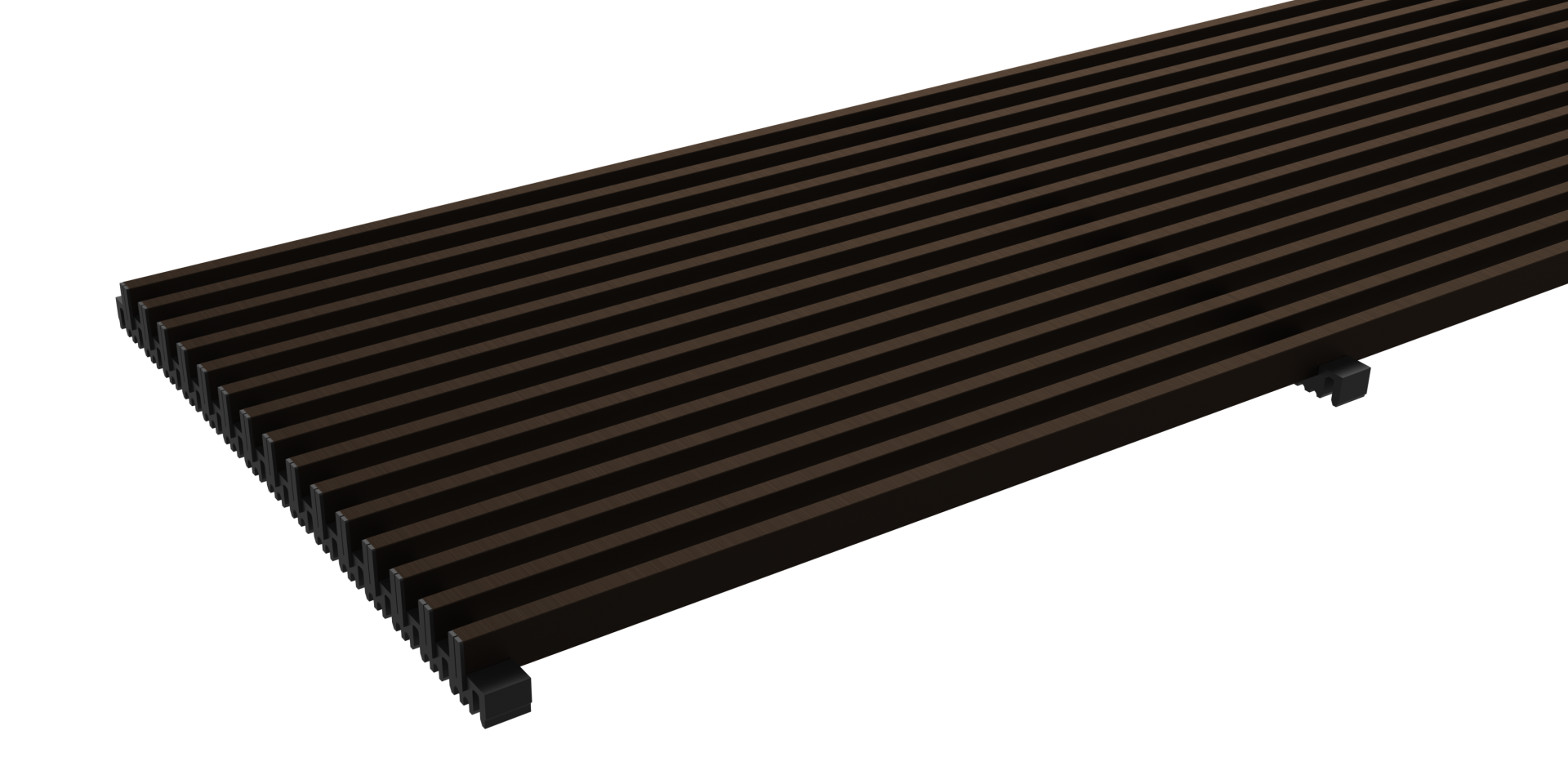

Liniowa aluminium ciemny brąz

fk_mrizka_AL_tmavý bronz_podélná

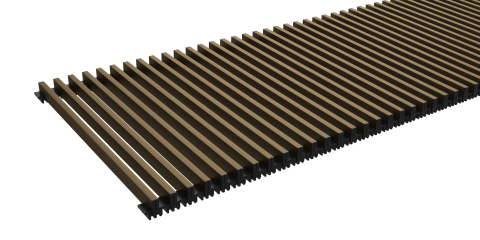

Zwijana aluminium jasny brąz

fk_mrizka_AL_světlý bronz
Liniowa aluminium jasny brąz

fk_mrizka_AL_světlý_bronz_podélná
Zwijana aluminium czarny elox

Koraflex-PM-pricna-matny-cerny-elox

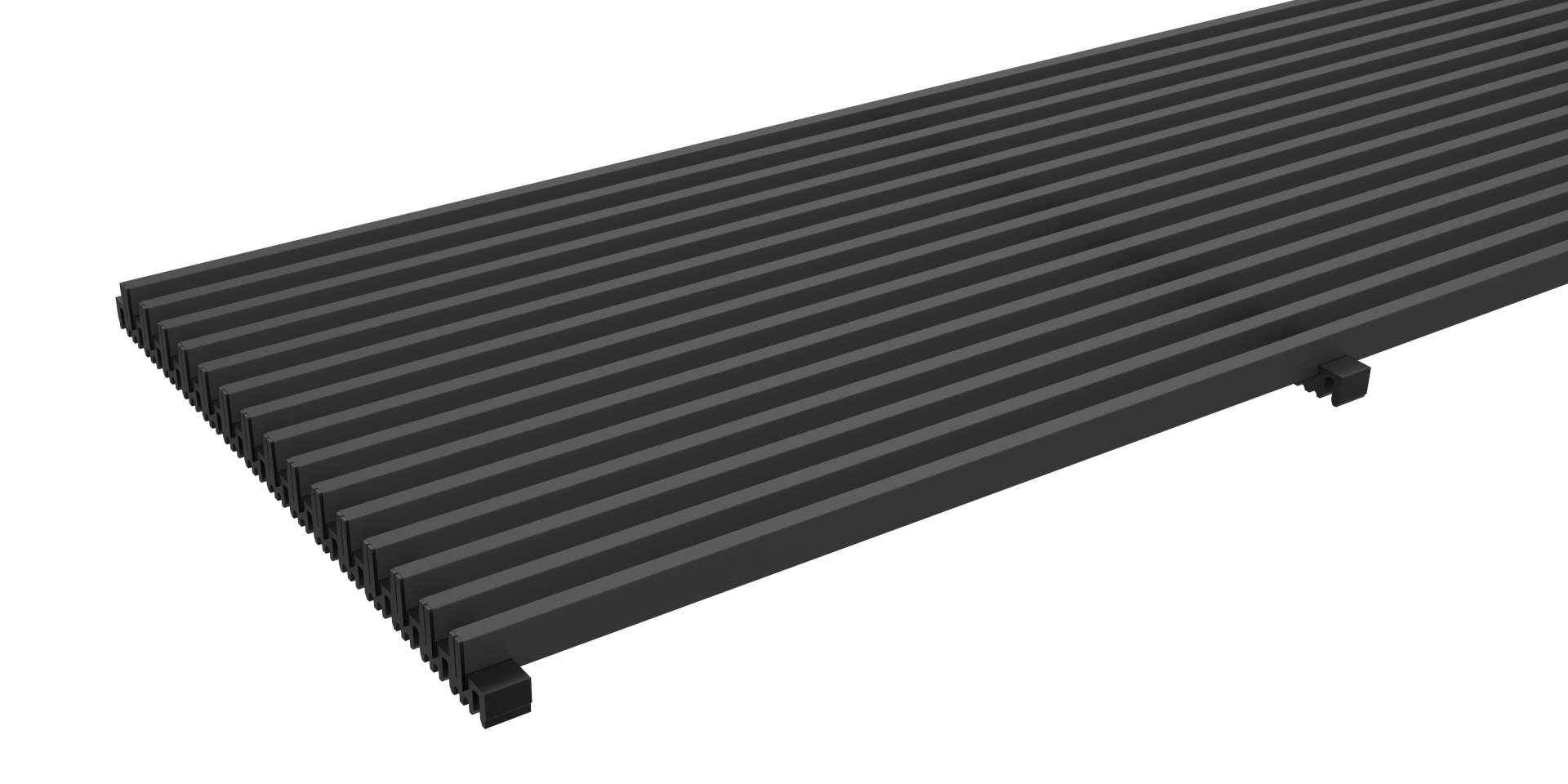

Liniowa aluminium czarny elox

Koraflex-PM-podelna-matny-cerny-elox

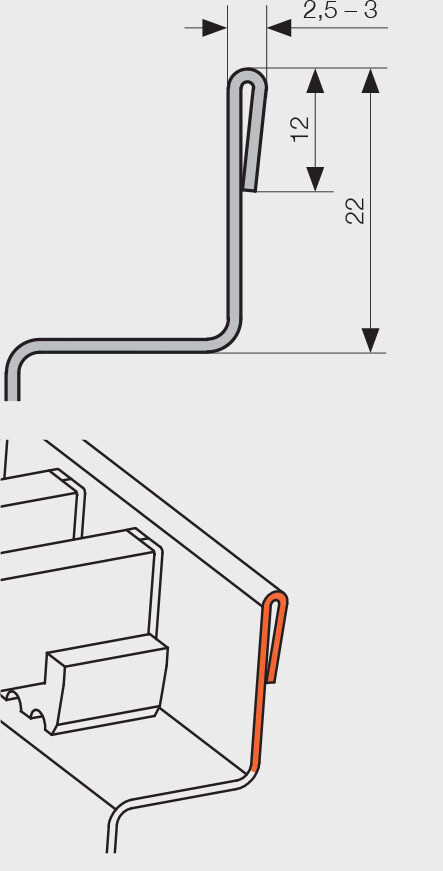

Zagięcie krawędzi
Pertl
infoDla zapewnienia optymalnych warunków pracy zalecamy stosowanie wody o pH 7,2–7,6 oraz maksymalnej zawartości chloru 1 mg/l. Zmiany tych parametrów – w szczególności niższe wartości pH – powodują większą agresywność wody i mogą prowadzić do korozji elementów niewykonanych ze stali nierdzewnej. Grzejniki kanałowe Pool instalowane w środowiskach wilgotnych należy regularnie czyścić czystą wodą i dokładnie osuszać. W przypadku widocznych osadów wapiennych lub oznak utleniania należy użyć środka do czyszczenia stali nierdzewnej, a następnie odpowiedniego preparatu do jej konserwacji.

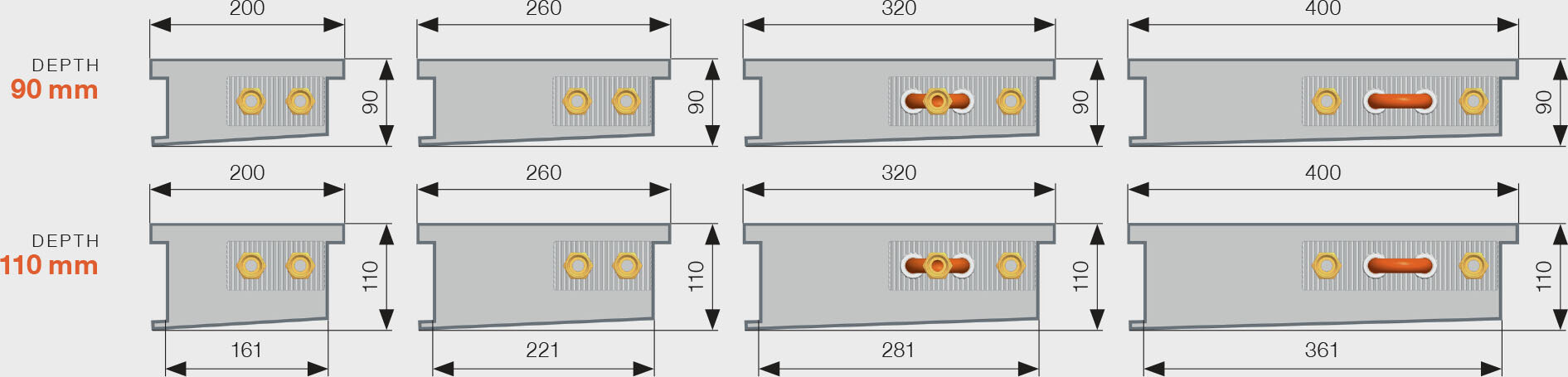

KORAFLEX  Pool FKP -  ZAKRES PRODUKTÓW


EN_FK_Pool      FKP odtok


 info  Wymiary podano w mm, łącznie z zagięciem krawędzi.


FK TRENCH HEATER INSTALLATION

To ensure correct operation, it is essential that the following principles are respected
  • by zapewnić prawidłowe działanie, należy bezwzględnie przestrzegać poniższych zasad.

  • Grzejniki kanałowe należy montować poziomo, z wymiennikiem ciepła od strony okna. Aby kratka działała prawidłowo, górna krawędź obudowy musi być prosta i wypoziomowana (bez odkształceń i wygięć).
  • Maksymalna zalecana odległość grzejnika kanałowego od ściany/okna wynosi 100 mm.
  • Wnęka w podłodze pod montaż grzejnika kanałowego powinna być co najmniej o 100 mm większa (zarówno pod względem długości, jak i szerokości) niż konwektor.
  • Zalecamy podłączenie grzejnika kanałowego do instalacji grzewczej za pomocą zaworu regulacyjnego i zaworu termostatycznego. Przyłącze wymiennika ciepła posiada gwint wewnętrzny G½. Po podłączeniu do instalacji należy odpowietrzyć układ i przeprowadzić próbę ciśnieniową.
  • Podczas betonowania grzejnik kanałowy należy wypoziomować za pomocą śrub regulacyjnych i przymocować do podłoża przy użyciu kotew. Kotwy utrzymują grzejnik w miejscu podczas wylewania betonu.
  • Zastosowanie kotew zwiększa szerokość dolnej części grzejnika kanałowego o 42 mm z każdej strony.
  • Podczas betonowania grzejnik kanałowy może zostać obciążony.
  • Podczas betonowania szczególnie ważne jest zabezpieczenie grzejnika kanałowego przed odkształceniami wzdłużnymi. W tym celu grzejniki wyposażone są w elementy dystansowe. (Uwaga: modele FKP standardowo nie są wyposażone w elementy dystansowe). Po zakończeniu betonowania elementy te można łatwo usunąć.
  • Podczas wylewania betonu lub anhydrytu należy dokładnie zabezpieczyć wszystkie otwory przyłączeniowe, aby zapobiec wyciekom.
  • W przypadku montażu bez betonowania zaleca się zastosowanie wsporników do instalacji w podłogach podniesionych. Standardowe modele grzejników kanałowych nie są samonośne.
  • Zalecamy izolację zewnętrznej strony obudowy grzejnika kanałowego na całej długości wymiennika ciepła przy użyciu styropianu, aby zapobiec stratom ciepła do podłogi.
  • Aby uniknąć zanieczyszczenia grzejnika kanałowego, zalecamy pozostawienie ochronnej pokrywy z płyty pilśniowej podczas prac budowlanych. Pokrywa, będąca częścią standardowego wyposażenia, nie jest przeznaczona do chodzenia i służy wyłącznie do ochrony urządzenia przed zabrudzeniem podczas montażu. Opcjonalnie dostępne są wzmocnione pokrywy OSB do celów montażowych.

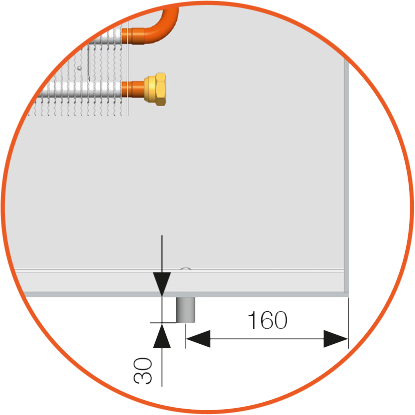

  • Grzejniki kanałowe ze stali nierdzewnej przeznaczone do środowisk wilgotnych – oznaczone jako KORAFLEX Pool FKP – są standardowo wyposażone w odpływy przelewowe. Podczas montażu należy podłączyć rurę w dolnej części grzejnika do instalacji z odpowiednim spadkiem umożliwiającym odprowadzenie wody przelewowej. Zalecamy zastosowanie syfonu w celu zapobiegania nieprzyjemnym zapachom.
Instalacje wieloelementowe grzejników kanałowych
připojení FKP

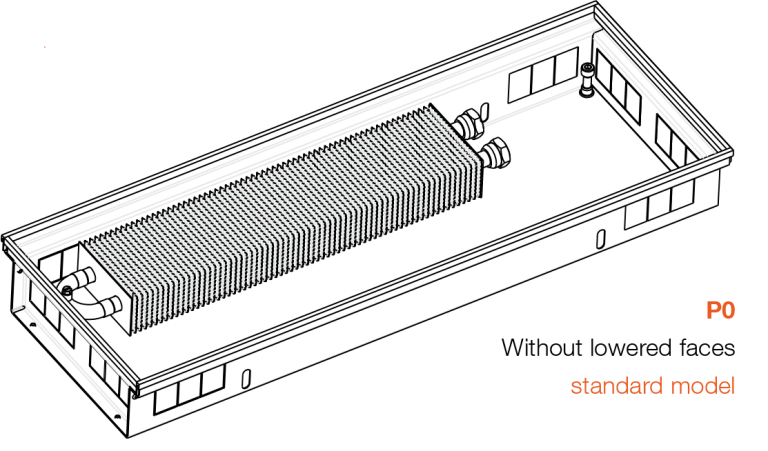

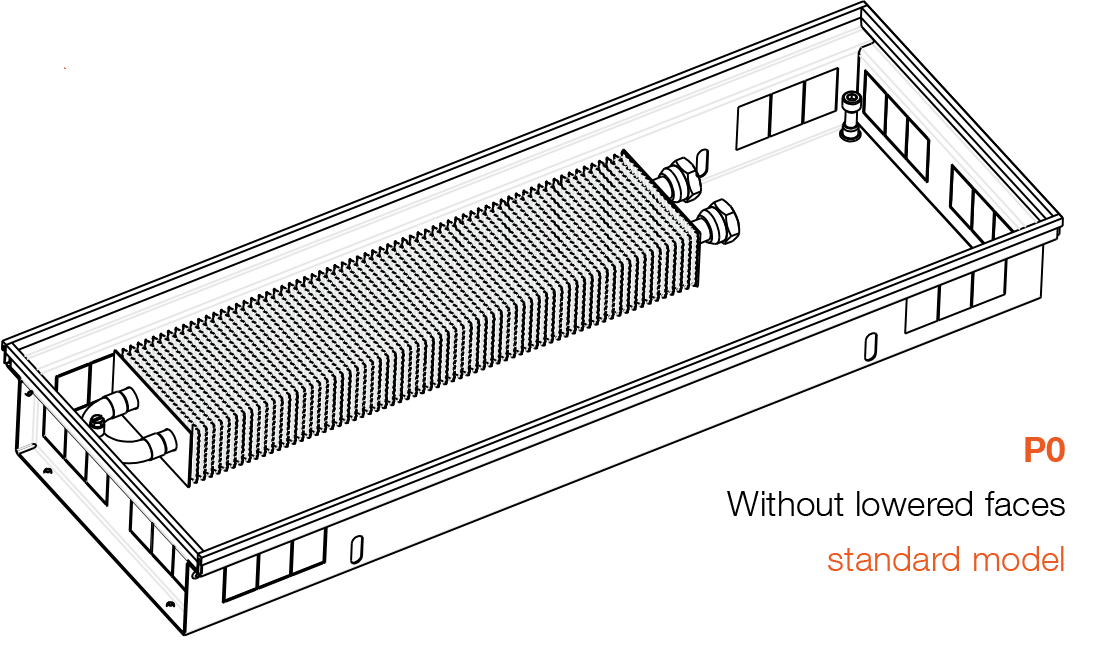

 • Pojedynczych obudów konwektorów kanałowych KORAFLEX Pool FKP nie można łączyć w ten sposób; są one dostępne wyłącznie w wersji P0.







Zalecane rozmieszczenie wymienników ciepła w konwektorach kanałowych
EN_FK_umístění

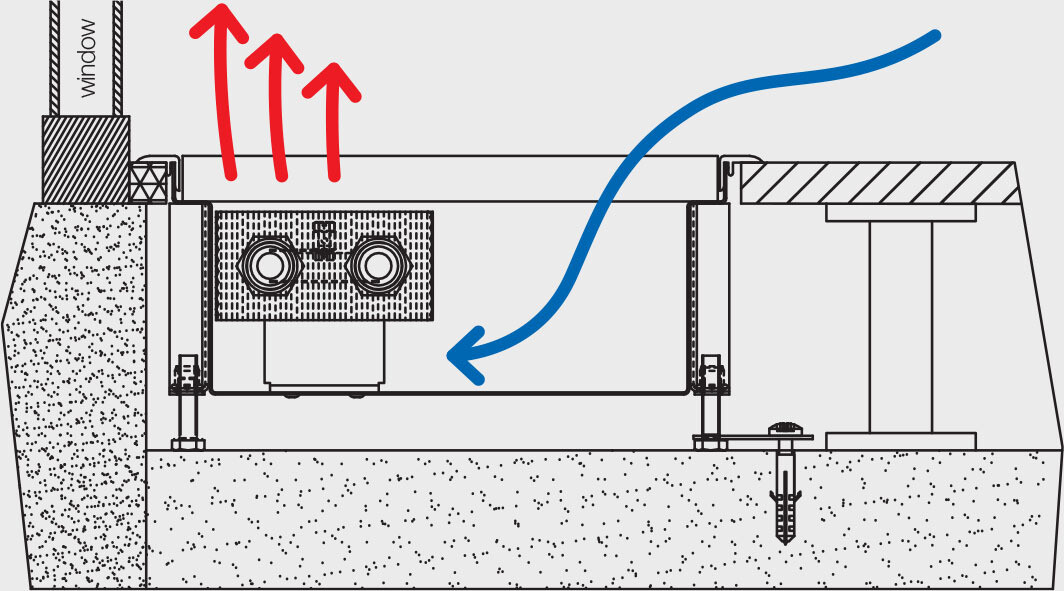

• Konwektory kanałowe powinny być montowane maksymalnie 100 mm od okien. W celu uzyskania maksymalnej wydajności zalecane jest umieszczanie wymienników ciepła w konwektorze kanałowym zawsze po stronie okna. Zapewnia to naturalny przepływ powietrza, w którym ciepłe powietrze unosi się do góry, a chłodne powietrze jest zasysane do konwektora kanałowego. Dzięki temu chłodne powietrze przy oknie zostaje odizolowane, a powietrze w pomieszczeniu jest ogrzewane.

• Konwektory kanałowe standardowo wyposażone są w przyłącza do instalacji grzewczej po prawej stronie; przyłącze lewe uzyskuje się poprzez obrócenie wymiennika ciepła o 180°.



Montaż grzejnika kanałowego

         FK - montaz konvektoru - 1-bez                             FK - montaz konvektoru - 2-bez
                                                                                                                                      Alterations to technical specifications reserved.​

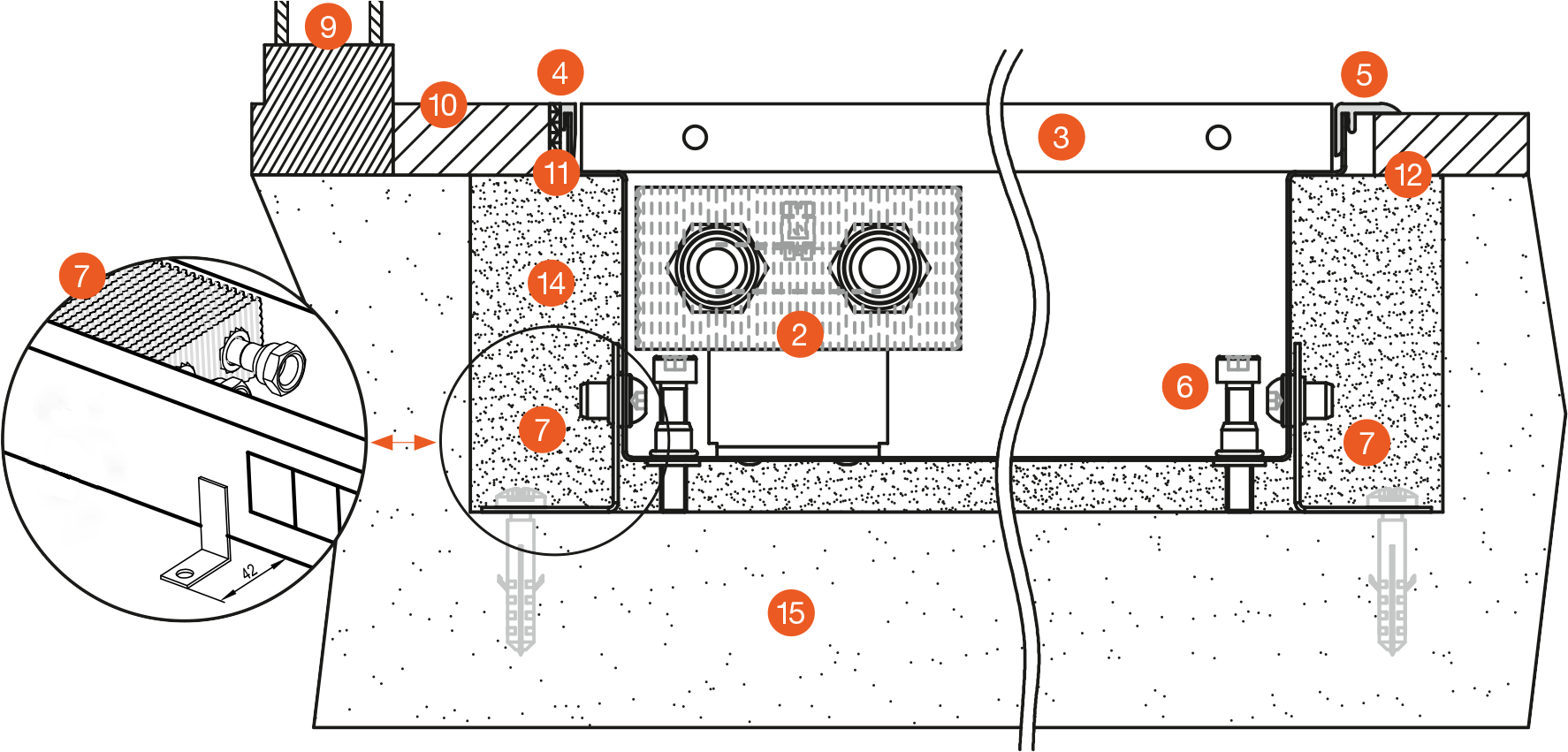

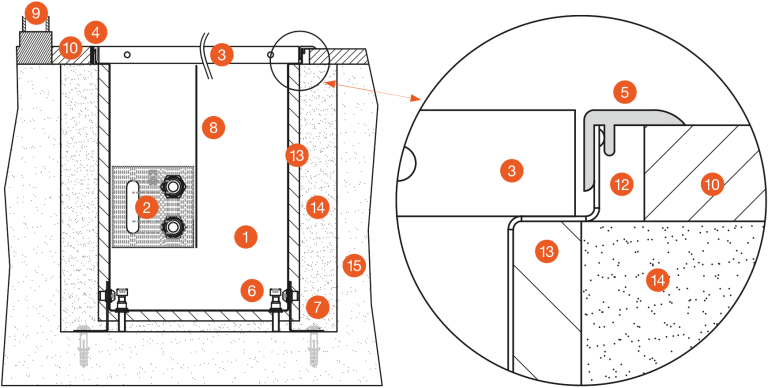

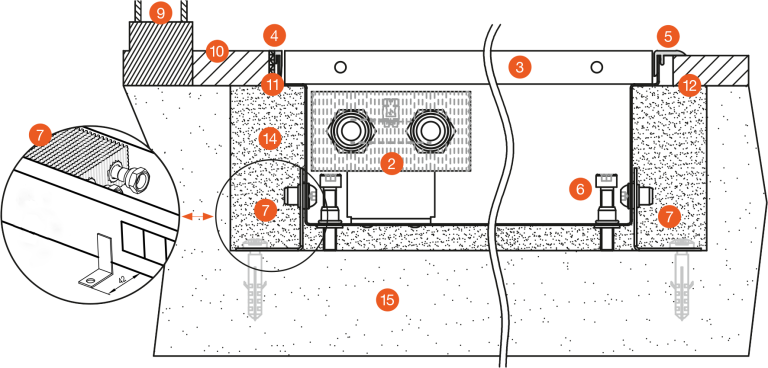

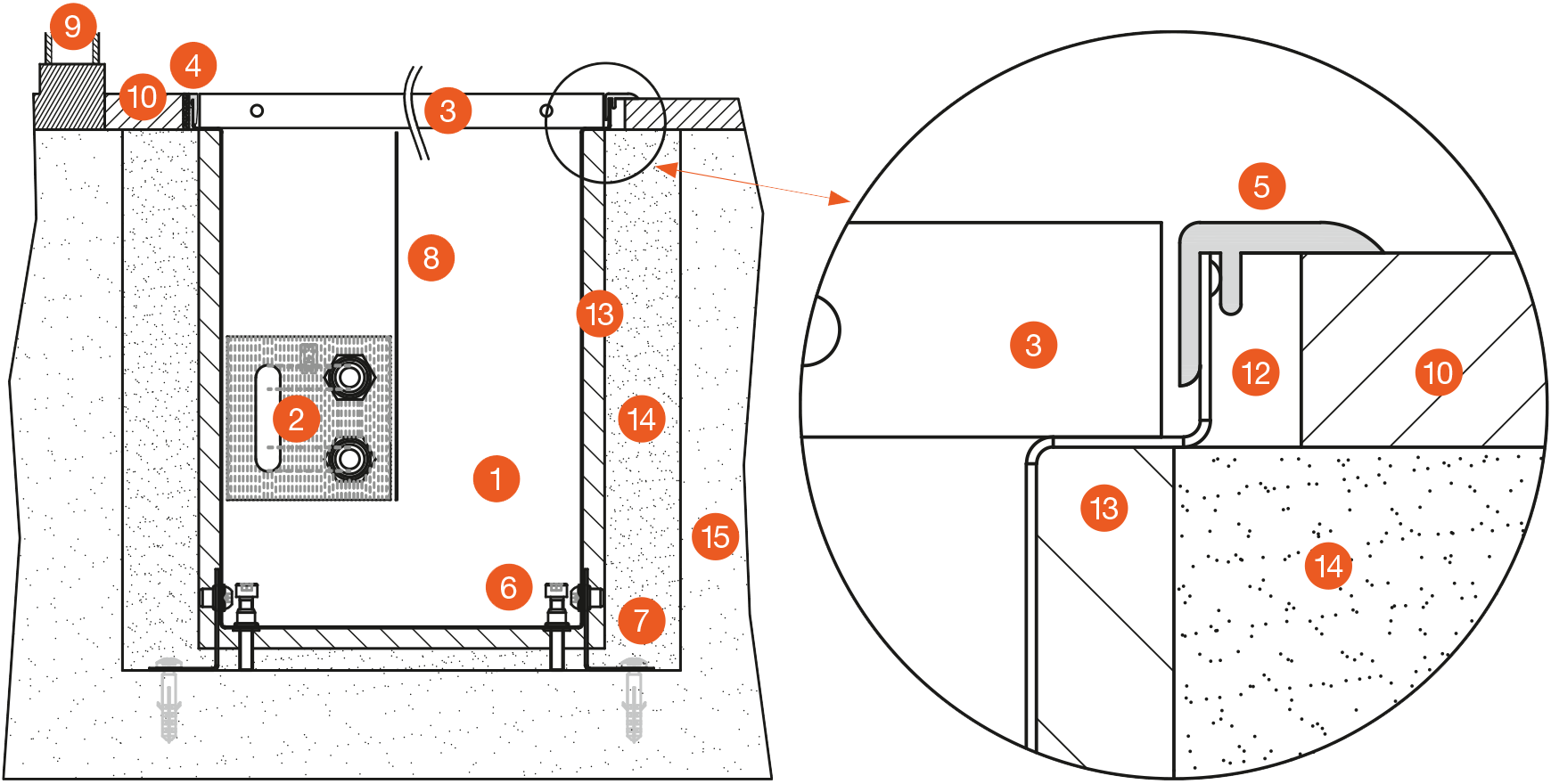

1 - grzejnik kanałowy z konwekcją naturalną, 2 - wymiennik ciepła, 3 - kratka, 4 - ramka typu U, 5 - ramka typu F, 6 - śruby regulacyjne, 7 - kotwy, 8 - przegroda dzieląca do głębokości 300 mm, 9 - okno,
10 - poziom podłogi, 11 - zaprawa, 12 - szczelina dylatacyjna, 13 - izolacja, 14 - wypełnienie betonowe, 15 - podłoże


KOD ZAMÓWIENIA

Przykład kodu zamówienia: FKP-100/11/26-V6P0P0

Grzejnik kanałowy KORAFLEX z konwekcją naturalną, model Pool, długość 100 cm, głębokość 11 cm, szerokość 26 cm, wymiennik ciepła przeciwprądowy lakierowany na szaro RAL 9006, wykończony zagięciem krawędzi, przyłącze do instalacji grzewczej po prawej stronie, bez obniżonego frontu.
KORAFLEX
Konwekcja
Pool

Długość/Głębokość/Szerokość (cm)

Typ
wymiennika ciepła
Kolor
wymiennika ciepła
Ramka
Kolor ramki
Strona
przyłącza
Obniżony front
F
K
P
-
100/11/26
-
V
6
P
0
P
0






V przeciwprądowy
0 bez wymiennika ciepła
6 lakier RAL 9006
0 bez wymiennika ciepła
P Zagięcie krawędzi
0 bez ramki

P prawa
0 bez obniżonego frontu

Skontaktuj się z nami

W celu uzyskania dodatkowych informacji prosimy o kontakt

Przesyłając formularz, wyrażasz zgodę na przetwarzanie danych osobowych.
