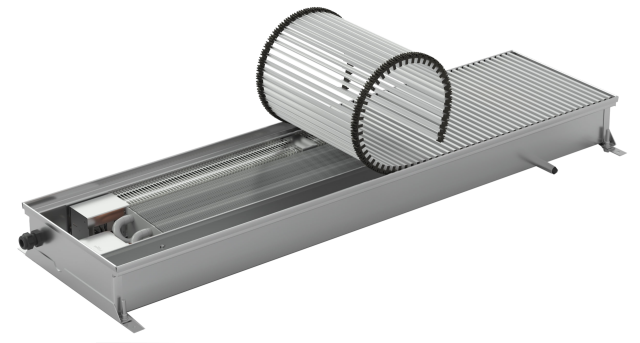

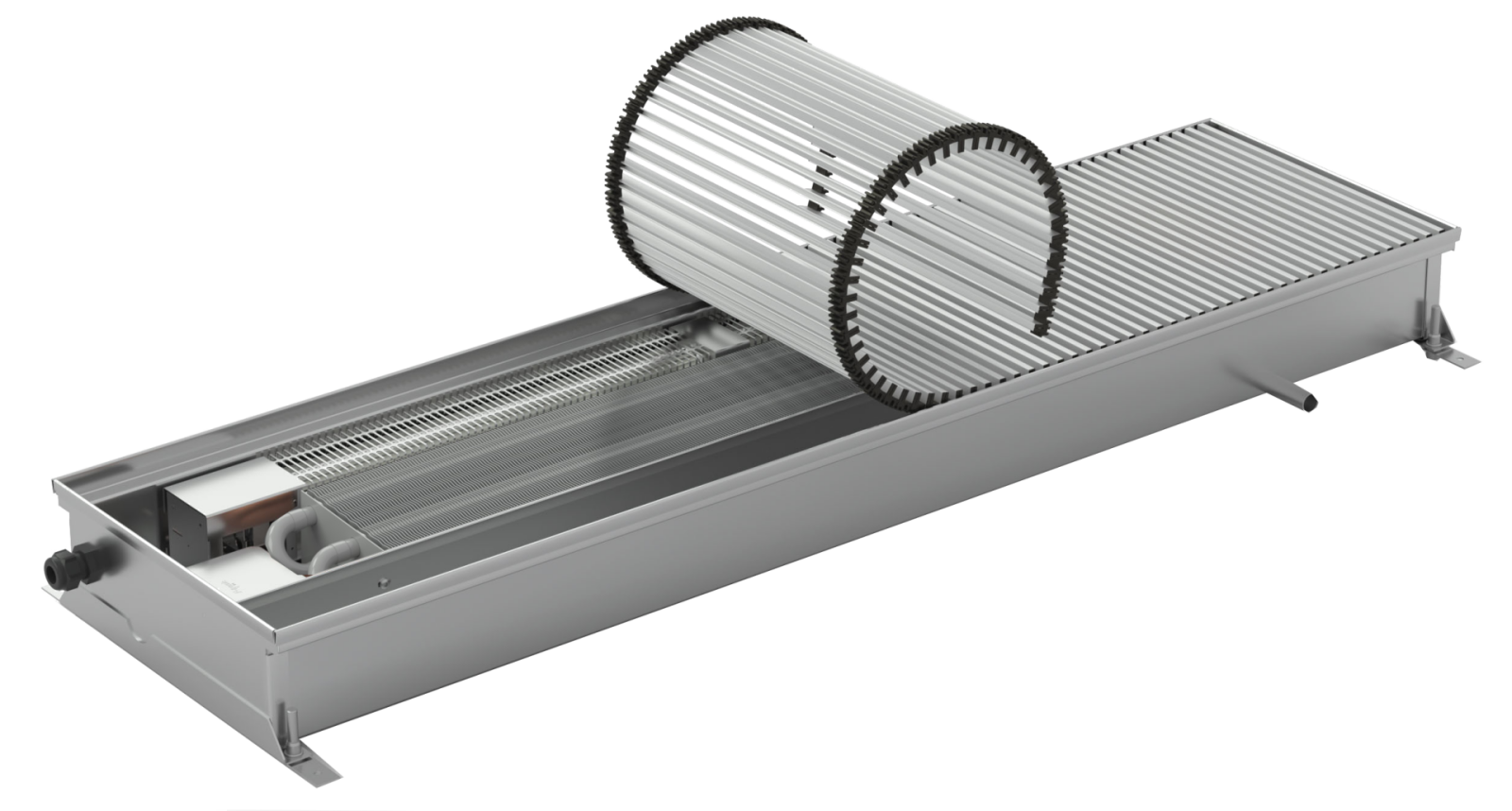

KORAFLEX Pool-V FVP

wykonanie Pool

Grzejniki KORAFLEX Pool-V FVP są przeznaczone do ogrzewania środowisk o podwyższonej wilgotności (np. basenów, ogrodów zimowych itp.). Wykonane są ze stali nierdzewnej AISI 316 oraz wyposażone w zintegrowany system odprowadzania wody i przegrodę dzielącą zabezpieczającą przed zalaniem. Charakteryzują się cichą pracą i mogą być podłączone do systemu BMS (Building Management System). Zalecamy stosowanie kratek aluminiowych oraz ścisłe przestrzeganie zaleceń montażowych i eksploatacyjnych. KORAFLEX Pool-V jest wykończony zagięciem krawędzi, dlatego ramki nie są dostępne.

EXCLUSIVE – wymiennik ciepła Al/Cu lakierowany w kolorze szarym RAL 9006

Nie nadaje się do montażu w basenach z wodą solankową.

Dane techniczne Zapytanie

Wyższa wydajność
Niskie zużycie energii
Rozwiązanie do basenów
Synergia pomp ciepła

Głębokość [mm]	110 mm
Szerokość [mm]	320 mm
Długość [mm]	800 do 3000 mm (co 200 mm)
Moc grzewcza [W]	od 90 do 7 013 W
Maks. ciśnienie robocze [MPa]	1.2 MPa
Maks. temperatura robocza [°C]	90 °C
Gwint przyłączeniowy	wewnętrzny G 1/2"
Materiał wanny grzejnika	AISI 316 stal nierdzewna
Stopień ochrony IP	IP 20
Odpowiednie kratki
	Poszczególnych wanien grzejników KORAFLEX Pool nie można łączyć w zestawy wieloelementowe i są one produkowane wyłącznie w wersjach P0 oraz L0. W przypadku wyboru kratki wzdłużnej konieczna jest konsultacja techniczna, ponieważ może być wymagana modyfikacja wanny grzejnika. Należy pamiętać, że kratki wzdłużne muszą być zamawiane jednocześnie z grzejnikami kanałowymi.

Moc cieplna [W] dla parametrów t1/t2/ti zgodnie z EN 16430.

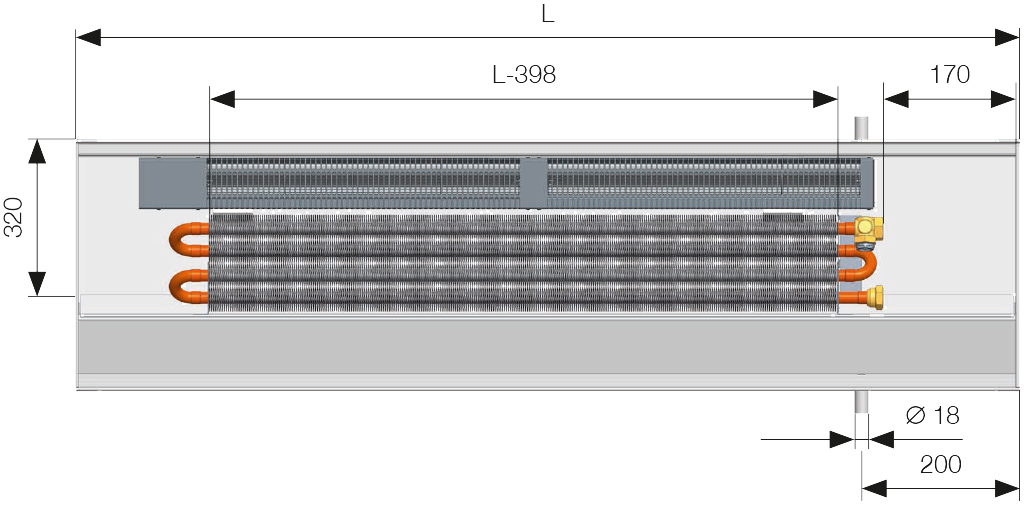

Wymiary podano w mm wraz z rantem.

Temperatura na wlocie w °C

Temperatura na wylocie w °C

Temperatura powietrza w °C

ΔT

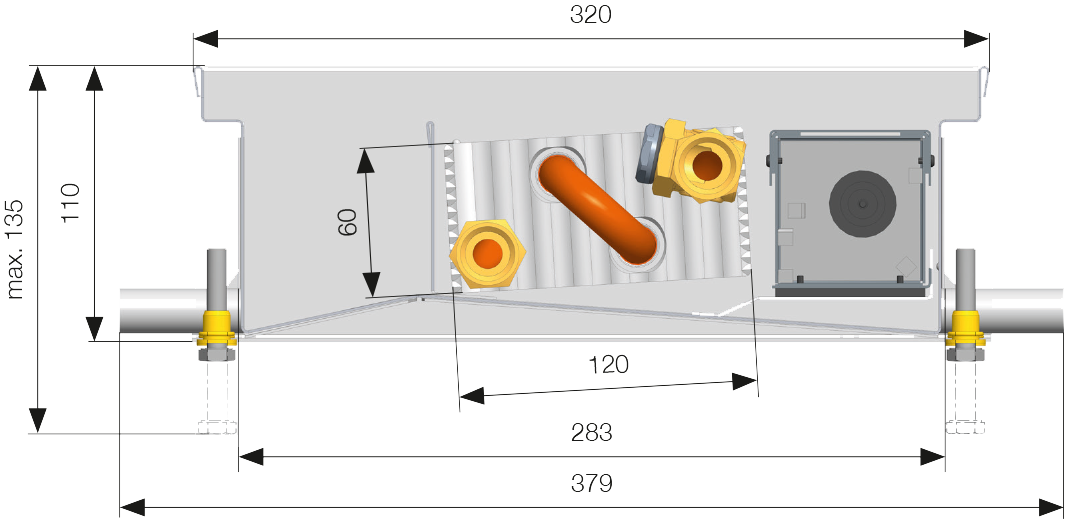

Głębokość 110 / Szerokość 320
Length	Poziom prędkości	Moc grzewcza	Zasilanie elektryczne / 24 V DC	Poziom ciśnienia akustycznego [dB(A)]	Wydajność akustyczna [dB(A)]
800	0	90	0	-	-
800	1	684	1	20,4	28,4
800	2	1090	2	27,1	35,1
800	3	1277	2	29,5	37,5
1000	0	127	0	-	-
1000	1	963	2	20,9	28,9
1000	2	1535	3	27,9	35,9
1000	3	1799	3	30,4	38,4
1200	0	164	0	-	-
1200	1	1243	2	21,2	29,2
1200	2	1980	3	28,5	36,5
1200	3	2320	4	31,1	39,1
1400	0	201	0	-	-
1400	1	1522	2	21,6	29,6
1400	2	2425	3	29,1	37,1
1400	3	2842	4	31,8	39,8
1600	0	237	0	-	-
1600	1	1801	2	21,9	29,9
1600	2	2870	5	29,6	37,6
1600	3	3363	6	32,3	40,3
1800	0	274	0	-	-
1800	1	2080	3	22,4	30,4
1800	2	3315	7	30,1	38,1
1800	3	3884	10	32,9	40,9
2000	0	311	0	-	-
2000	1	2360	3	22,4	30,4
2000	2	3760	7	30,4	38,4
2000	3	4406	10	33,2	41,2
2200	0	348	0	-	-
2200	1	2639	3	22,7	30,7
2200	2	4205	7	30,8	38,8
2200	3	4927	10	33,6	41,6
2400	0	385	0	-	-
2400	1	2918	4	22,9	30,9
2400	2	4650	7	31,1	39,1
2400	3	5449	10	33,9	41,9
2600	0	421	0	-	-
2600	1	3197	5	23,0	31,0
2600	2	5095	10	31,4	39,4
2600	3	5970	14	34,6	42,3
2800	0	458	0	-	-
2800	1	3476	5	23,1	31,1
2800	2	5540	10	31,6	39,6
2800	3	6491	14	34,5	42,5
3000	0	495	0	-	-
3000	1	3756	3	19,4	27,4
3000	2	5985	4	29,5	37,5
3000	3	7013	8	38,0	46,0

Wyposażenie standardowe

wanna grzejnika wykonana ze stali nierdzewnej AISI 316, nielakierowana
wymiennik ciepła Al/Cu lakierowany w kolorze szarym RAL 9006, bez aluminiowej ramy
krawędzie wanny wykończone zagięciem zastępującym ramę
pokrywy wykonane ze stali nierdzewnej AISI 316
zestaw energooszczędnych wentylatorów EC 24 V DC z osłoną ze stali nierdzewnej
listwa zaciskowa 24 V DC oraz regulator (FCR BOX)
otwory odpływowe wraz z przegrodami separacyjnymi zatrzymującymi rozlaną wodę
śruby poziomujące oraz 4 kotwy montażowe
pokrywa z płyty pilśniowej zabezpieczająca grzejnik kanałowy przed zabrudzeniem podczas transportu i montażu
trwałe opakowanie oraz instrukcja montażu

Wyposażenie dodatkowe

kratka maskująca do wyboru kompatybilna
zestaw zaworowy regulacyjny, kątowy lub prosty
zawór termostatyczny, kątowy lub prosty
osiowy zawór termostatyczny
kolano mosiężne ½" × ½" 90°
elastyczne przewody przyłączeniowe ze stali nierdzewnej
siłownik termoelektryczny TEP 24
termostat SIEMENS RDG 260T, RDG 260KN, HY607LIC
termostat manualny SIEMENS RAB 21-DC
czujnik temperatury pomieszczenia QAA32
zasilacz 24 V DC
R-Box
mata tłumiąca hałas
pokrywa OSB o zwiększonej sztywności do celów montażowych

Odpowiednie kratki

Zwijana aluminium srebrne		Liniowa aluminium srebrne	Zwijana aluminium ciemny brąz	Liniowa aluminium ciemny brąz
Zwijana aluminium jasny brąz		Liniowa aluminium jasny brąz	Zwijana aluminium czarny elox	Liniowa aluminium czarny elox

Rant

Grzejniki KORAFLEX Pool-V FVP są przeznaczone do montażu w pomieszczeniach o podwyższonej wilgotności. Wyposażone są we wbudowany odpływ oraz wannę ze spadkiem dna. Konwektory te nie są jednak wodoszczelne i nie mogą być długotrwale zalewane wodą. Dla zapewnienia optymalnych warunków pracy zaleca się stosowanie wody o pH 7,2–7,6 oraz maksymalnej zawartości chloru na poziomie 1 mg/l. Odchylenia od tych wartości – w szczególności niższe pH – powodują zwiększoną agresywność wody i mogą prowadzić do korozji elementów niewykonanych ze stali nierdzewnej. Grzejniki Pool-V montowane w środowisku wilgotnym należy regularnie czyścić czystą wodą oraz dokładnie osuszać. W przypadku widocznych osadów wapiennych lub oznak utleniania należy zastosować środek do czyszczenia stali nierdzewnej, a następnie odpowiedni preparat do konserwacji powierzchni metalowych. Dla zachowania długotrwałej satysfakcji z użytkowania konieczna jest podstawowa konserwacja elementów ze stali nierdzewnej. Szczegółowe informacje znajdują się w instrukcji montażu oraz Warunkach eksploatacji i gwarancji, dostępnych do pobrania na naszej stronie internetowej.

MONTAŻ GRZEJNIKA KANAŁOWEGO FV

Construction recommendations

Prawidłowo zamontowany grzejnik kanałowy musi być ustawiony poziomo, z wymiennikiem ciepła skierowanym w stronę okna. Wanna grzejnika musi posiadać proste, nieodkształcone górne krawędzie, aby zapewnić prawidłowe działanie kratki maskującej.

Montaż grzejnika kanałowego jest możliwy:
• w podłodze betonowej (standardowe rozwiązanie konstrukcyjne),
• w cokole – w przypadku renowacji lub dodatkowych modyfikacji,
• w podłogach podniesionych – przy użyciu specjalnych podpór przeznaczonych do tego celu

We wszystkich przypadkach konieczne jest solidne zakotwienie grzejnika kanałowego, aby zapobiec jego uginaniu podczas chodzenia oraz zapewnić spełnienie wszystkich wymagań technicznych instalacji. Zalecamy pozostawienie pokrywy ochronnej na miejscu przez cały czas trwania prac budowlanych, aby zapobiec zanieczyszczeniu wnętrza grzejnika kanałowego. Standardowo dostarczana jest ochronna pokrywa z płyty pilśniowej, nieprzeznaczona do chodzenia. Do celów montażowych można zamówić opcjonalną pokrywę OSB o zwiększonej sztywności.

Zalecana odległość montażowa grzejnika kanałowego od okna / ściany wynosi maks. 100 mm.
Zalecany wymiar otworu montażowego w podłodze musi być co najmniej o 100 mm większy od wymiarów grzejnika kanałowego pod względem długości i szerokości.
W przypadku grzejników kanałowych z konwekcją naturalną (bez wentylatora), przy lewostronnym podłączeniu do instalacji grzewczej wystarczy obrócić wymiennik ciepła o 180°.
Przy zastosowaniu kotew montażowych dolna szerokość grzejnika kanałowego zwiększa się o 42 mm z każdej strony.
Podczas betonowania grzejnik kanałowy musi zostać wypoziomowany za pomocą śrub poziomujących oraz zamocowany przy użyciu kotew montażowych, które zapobiegają przesunięciu grzejnika podczas dalszego betonowania.
Zalecamy podłączenie do instalacji grzewczej za pomocą zaworu odcinającego i zaworu termostatycznego. Przyłącze do wymiennika ciepła posiada gwint wewnętrzny G ½. Po podłączeniu do instalacji grzewczej należy odpowietrzyć grzejnik kanałowy oraz przeprowadzić próbę ciśnieniową.
Przed montażem zalecamy wykonanie izolacji termicznej grzejnika kanałowego po zewnętrznych dłuższych bokach wanny (np. styropianem), aby zapobiec stratom ciepła do podłogi.
W przypadku grzejników kanałowych z wentylatorem zalecamy mocowanie oraz izolację akustyczną poprzez zastosowanie chudego betonu po bokach i pod spodem wanny.
Podczas betonowania grzejnik kanałowy może być obciążany pionowo.
W trakcie betonowania bardzo ważne jest usztywnienie grzejnika kanałowego, aby zapobiec podłużnemu wygięciu. W tym celu w grzejniku kanałowym zamontowane są rozpórki. Po zakończeniu betonowania rozpórki można łatwo usunąć.
Podczas betonowania lub wykonywania wylewki anhydrytowej należy dokładnie uszczelnić wszystkie otwory prowadzące do wnętrza grzejnika kanałowego, aby zapobiec przedostaniu się materiału budowlanego. Zalecamy również zabezpieczenie wanny grzejnika przed wilgocią za pomocą izolacji.
Jeżeli grzejnik kanałowy nie będzie zabetonowany, zalecamy zastosowanie jednej z wersji montażu w podłodze podniesionej. Standardowa wersja grzejnika kanałowego nie jest samonośna.
Grzejniki kanałowe KORAFLEX Variant F2V i F4V z funkcją chłodzenia oraz wersje Pool (FKP, FVP) do pomieszczeń o podwyższonej wilgotności są standardowo wyposażone we wbudowany odpływ skroplin lub wody przelewowej. Wariant F2V 11/20 oraz wersja Pool posiadają rurkę odpływową umieszczoną od strony ściany. Podczas montażu wszystkich wyżej wymienionych typów konieczne jest podłączenie rurki znajdującej się na dnie grzejnika kanałowego do instalacji odpływowej z zapewnionym spadkiem umożliwiającym odprowadzanie wody przelewowej lub skroplin. Zalecamy wyposażenie odpływu w syfon zapachowy.
Grzejniki kanałowe KORAFLEX Pool (FKP, FVP) są przeznaczone do stosowania w pobliżu basenów. Przegroda separacyjna służy do zbierania wody z basenu, ale nie może pełnić funkcji standardowego przelewu basenowego. Element ten jest zawsze umieszczony bliżej basenu. Część grzewcza z wymiennikiem ciepła i wentylatorami musi być zawsze umieszczona dalej od basenu. KORAFLEX Pool wyposażony jest w dwie rurki odpływowe.
Wentylatory są mocowane do wanny grzejnika za pomocą magnesów. W wersji nierdzewnej wentylatory są mocowane przy użyciu rzepów. System ten umożliwia wyjęcie wentylatorów z grzejnika kanałowego podczas montażu, aby zapobiec ich uszkodzeniu lub zanieczyszczeniu. Podczas normalnej eksploatacji można je również wyjąć po wyłączeniu urządzenia i wyczyścić. We wszystkich liniach modelowych z wyjątkiem linii Pool wentylatory są zamontowane tak, aby przepływ powietrza był skierowany bezpośrednio w stronę okna.
Montaż, eksploatacja i konserwacja tych urządzeń wymagają spełnienia specjalnych warunków, które znajdują się na naszej stronie internetowej lub w instrukcji montażu. Nie nadaje się do basenów z wodą solankową.
Projekt instalacji elektrycznej musi zostać wykonany przez osobę posiadającą odpowiednie kwalifikacje zawodowe i musi być zgodny z obowiązującymi normami.
Montaż i serwis instalacji elektrycznej muszą być wykonywane przez wykwalifikowaną osobę posiadającą odpowiednie uprawnienia elektrotechniczne.
Przed uruchomieniem należy przeprowadzić odbiór instalacji elektrycznej zgodnie z obowiązującymi normami.

1 – grzejnik kanałowy
2 – wymiennik ciepła,
3 – wentylator,
4 – kratka maskująca,
5 – rama typu F,
6 – kotwy montażowe,
7 – śruby poziomujące,

8 – okno,
9 – poziom podłogi,
10 – fuga,
11 – szczelina dylatacyjna,
12 – izolacja,
13 – beton,
14 – podłoże konstrukcyjne

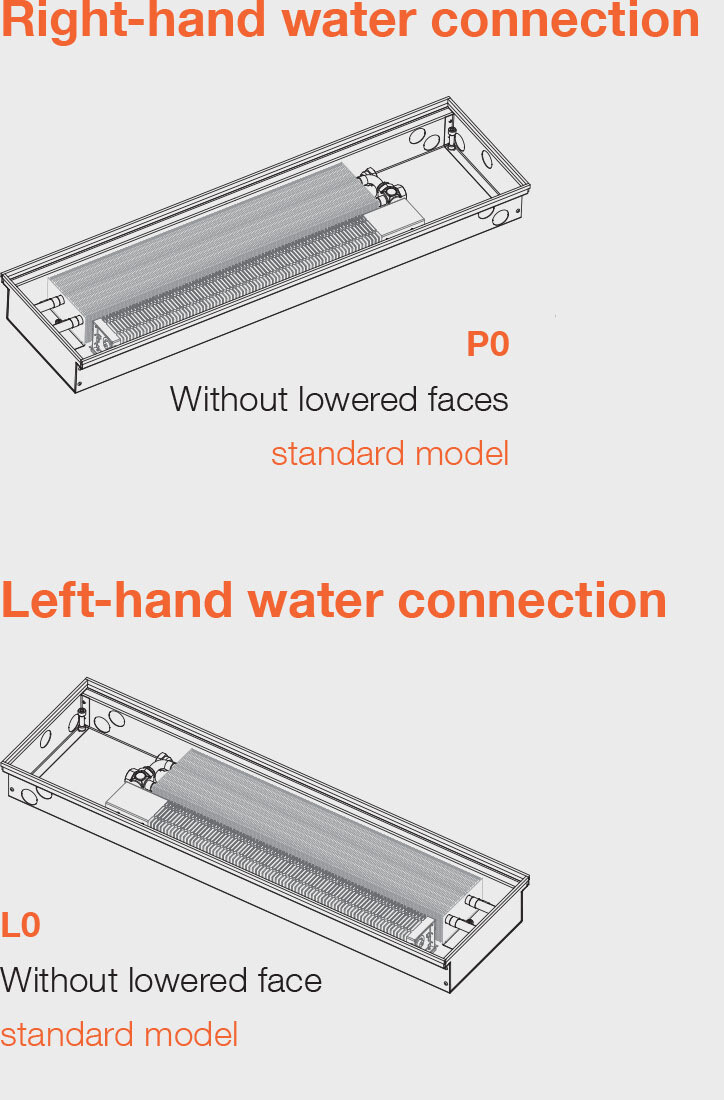

Przyłącza grzejników kanałowych

Poszczególnych wanien grzejników kanałowych KORAFLEX Pool FKP
nie można łączyć w ten sposób i są one dostępne wyłącznie w wersji P0.

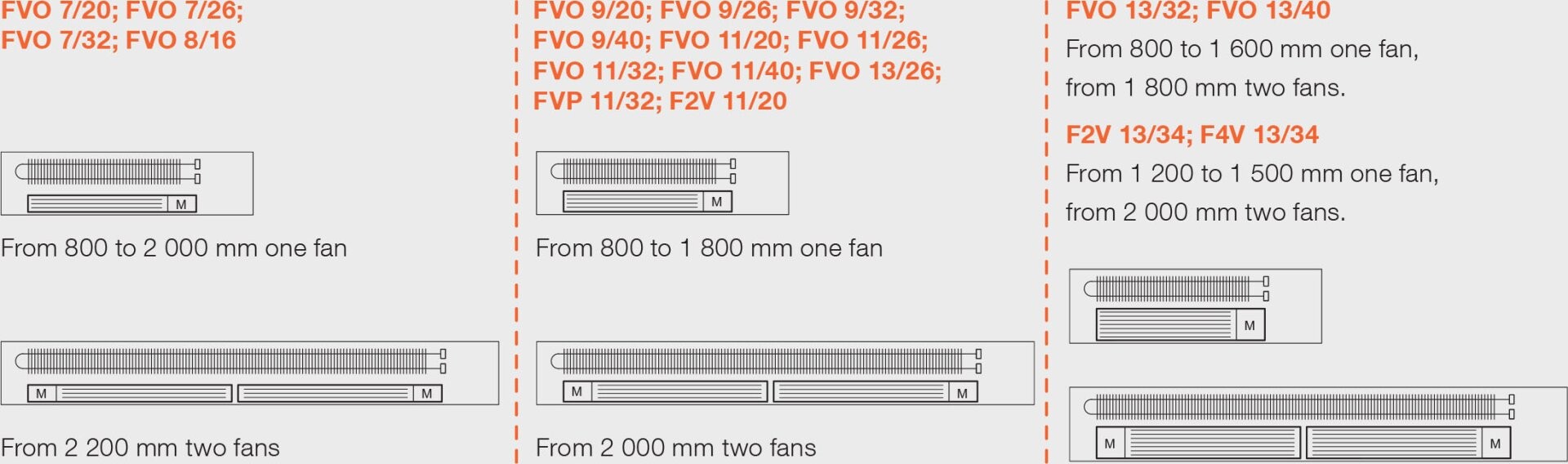

Liczba wentylatorów w grzejniku kanałowym

KOD ZAMÓWIENIA

Przykładowy kod zamówieniowy: FVP-100/11/32-V6P0P0R-RT

Grzejnik kanałowy KORAFLEX z wentylatorem (konwekcja wymuszona), wersja Pool, długość 100 cm, wysokość 11 cm, szerokość 32 cm, przeciwprądowy wymiennik ciepła lakierowany w kolorze szarym RAL 9006, wanna grzejnika wykończona rantem, podłączenie prawe bez obniżonej krawędzi wanny, przygotowanie pod kratkę zwijaną, regulacja 24 V DC.

KORAFLEX	Z wentylatorem	Pool		Długość/Głębokość/Szerokość (cm)		Typ wymiennika ciepła	Kolor wymiennika ciepła	Ramka	Kolor ramki	Strona przyłącza	Obniżona krawędź	Dla kratki		Regulacja
F	V	P	-	100/11/26	-	V	6	P	0	P	0	R	-	RT
						V przeciwprądowy	6 szaryRAL 9005 9 inny kolor RAL	P rant	0 bez ramki	P prawa L lewa	0 bez obniżonej krawędzi	P rolowana L* liniowa		regulacja 24 V DC

L* – modyfikacje techniczne obudowy konwektora
