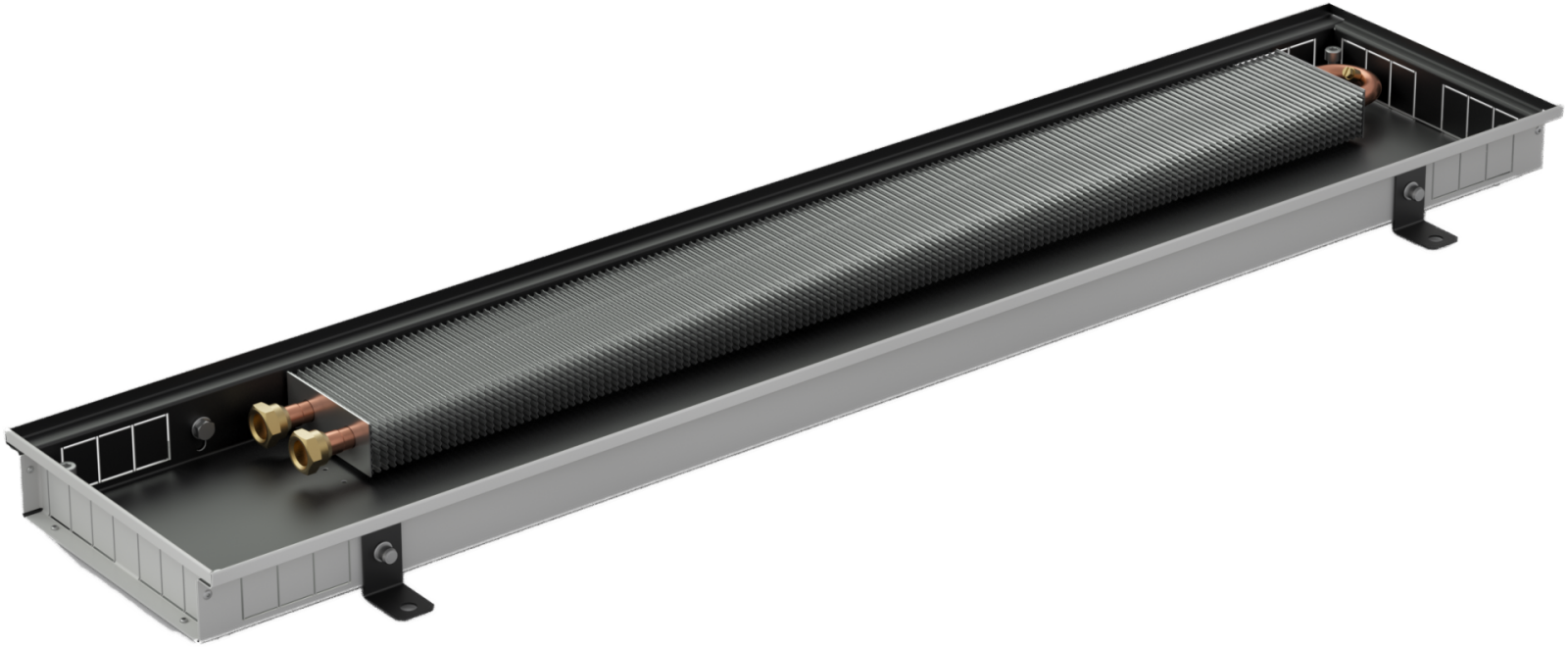

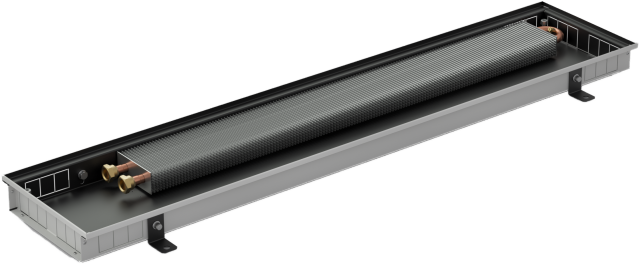

KORAFLEX Thin FKT

najmniejsza wysokość zabudowy

KORAFLEX Thin FKT to grzejnik kanałowy o najniższej wysokości zabudowy. Jest szczególnie odpowiedni do wnętrz o niewielkiej głębokości podłogi oraz jako dodatkowe źródło ogrzewania ograniczające napływ chłodu od przeszkleń typu francuskiego.

Wersja ECONOMIC – wersja podstawowa, obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła bez powłoki lakierniczej.

Wersja EXCLUSIVE – obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła lakierowany na czarno w kolorze RAL 9005.

Dane techniczne Zapytanie

Ogrzewanie
Konwekcja naturalna
Wyższa wydajność
Niskie zużycie energii

Wersja ECONOMIC	Wersja podstawowa, obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła bez powłoki lakierniczej
Wersja EXCLUSIVE	Obudowa z czarno lakierowanej stali ocynkowanej, wymiennik ciepła lakierowany na czarno w kolorze RAL 9005
Głębokość [mm]	60 mm

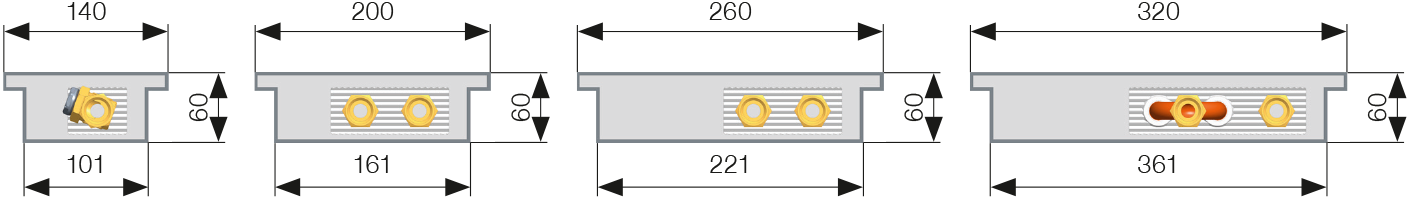

Szerokość [mm]	140, 200, 260, 320 mm
Długość [mm]	800 do 3 000 mm (co 100 mm)
Moc grzewcza [W]	od 43 do 644 W
Maks. ciśnienie robocze [MPa]	1.2 MPa
Max. operating temperature [°C]	90 °C
Gwint przyłączeniowy	wewnętrzny G ½"

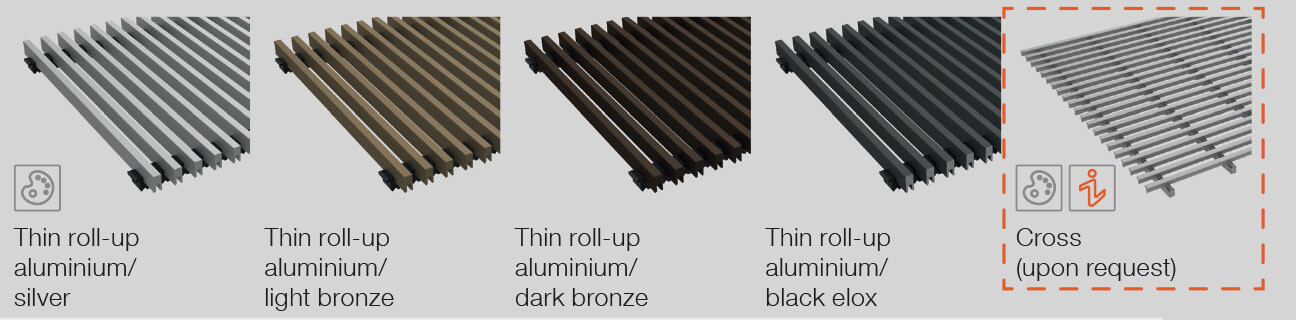

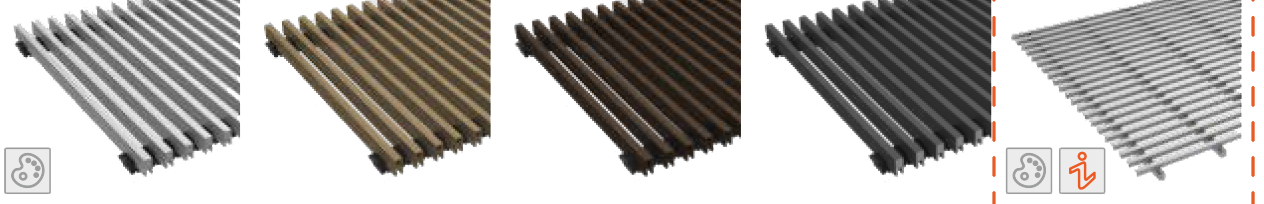

Odpowiednie kratki
Konwektory kanałowe Thin mogą być wyposażone wyłącznie w kratki Thin oraz – po odpowiedniej modyfikacji obudowy – w kratki Cross. Dla tej serii nie są dostępne żadne inne rodzaje kratek.
	W przypadku potrzeby wykonania przyłącza do instalacji grzewczej po lewej stronie należy obrócić wymiennik ciepła w grzejniku kanałowym o 180°. Konstrukcja obudowy konwektora kanałowego nie pozwala na zamianę kratek typu Thin i Cross po złożeniu zamówienia. Prosimy pamiętać, że kratki należy zamawiać razem z konwektorem kanałowym, ponieważ obudowa wymaga odpowiedniej modyfikacji. Kratki Thin nie są dostępne w wersji liniowej.

Moc grzewcza [W] przy t1/t2/ti / EN 442. Wymiary podano w mm, łącznie z ramką Thin.

Temperatura na wlocie w °C

Temperatura na wylocie w °C

Temperatura powietrza w °C

ΔT

ΔT = 50 °C		Długość [mm]																							Współczynnik temperaturowy
Głębokość [mm]	Szerokość [mm]	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	Współczynnik temperaturowy
60	140	43	53	63	73	83	93	104	114	124	134	144	154	164	175	185	195	205	215	225	235	246	256	266	1,3030
60	200	87	105	122	139	156	173	190	207	224	242	259	276	293	310	327	344	362	379	396	413	430	447	464	1,5168
60	260	100	120	139	159	179	198	218	238	257	277	296	316	336	355	375	395	414	434	454	473	493	512	532	1,7953
60	320	114	138	162	186	210	234	258	282	306	331	355	379	403	427	451	475	499	523	548	572	596	620	644	1,6785

MONTAŻ GRZEJNIKÓW KANAŁOWYCH FK

Zalecenia montażowe

Aby zapewnić prawidłowe działanie, należy bezwzględnie przestrzegać poniższych zasad.

Grzejniki kanałowe należy montować poziomo, z wymiennikiem ciepła od strony okna. Aby kratka działała prawidłowo, górna krawędź obudowy musi być prosta i wypoziomowana (bez odkształceń i wygięć).
Maksymalna zalecana odległość grzejnika kanałowego od ściany/okna wynosi 100 mm.
Wnęka w podłodze pod montaż grzejnika kanałowego powinna być co najmniej o 100 mm większa (zarówno pod względem długości, jak i szerokości) niż konwektor.
Zalecamy podłączenie grzejnika kanałowego do instalacji grzewczej za pomocą zaworu regulacyjnego i zaworu termostatycznego. Przyłącze wymiennika ciepła posiada gwint wewnętrzny G½. Po podłączeniu do instalacji należy odpowietrzyć układ i przeprowadzić próbę ciśnieniową.
Podczas betonowania grzejnik kanałowy należy wypoziomować za pomocą śrub regulacyjnych i przymocować do podłoża przy użyciu kotew. Kotwy utrzymują grzejnik w miejscu podczas wylewania betonu.
Zastosowanie kotew zwiększa szerokość dolnej części grzejnika kanałowego o 42 mm z każdej strony.
Podczas betonowania grzejnik kanałowy może zostać obciążony.
Podczas betonowania szczególnie ważne jest zabezpieczenie grzejnika kanałowego przed odkształceniami wzdłużnymi. W tym celu grzejniki wyposażone są w elementy dystansowe. (Uwaga: modele FKP standardowo nie są wyposażone w elementy dystansowe). Po zakończeniu betonowania elementy te można łatwo usunąć.
Podczas wylewania betonu lub anhydrytu należy dokładnie zabezpieczyć wszystkie otwory przyłączeniowe, aby zapobiec wyciekom.
W przypadku montażu bez betonowania zaleca się zastosowanie wsporników do instalacji w podłogach podniesionych. Standardowe modele grzejników kanałowych nie są samonośne.
Zalecamy izolację zewnętrznej strony obudowy grzejnika kanałowego na całej długości wymiennika ciepła przy użyciu styropianu, aby zapobiec stratom ciepła do podłogi.
Aby uniknąć zanieczyszczenia grzejnika kanałowego, zalecamy pozostawienie ochronnej pokrywy z płyty pilśniowej podczas prac budowlanych. Pokrywa, będąca częścią standardowego wyposażenia, nie jest przeznaczona do chodzenia i służy wyłącznie do ochrony urządzenia przed zabrudzeniem podczas montażu. Opcjonalnie dostępne są wzmocnione pokrywy OSB do celów montażowych.
Grzejniki kanałowe ze stali nierdzewnej przeznaczone do środowisk wilgotnych – oznaczone jako KORAFLEX Pool FKP – są standardowo wyposażone w odpływy przelewowe. Podczas montażu należy podłączyć rurę w dolnej części grzejnika do instalacji z odpowiednim spadkiem umożliwiającym odprowadzenie wody przelewowej. Zalecamy zastosowanie syfonu w celu zapobiegania nieprzyjemnym zapachom.

Zalecane umiejscowienie wymienników ciepła w grzejnikach kanałowych

•

Grzejniki kanałowe powinny być instalowane w odległości maksymalnie 100 mm od okien. Aby uzyskać maksymalną wydajność, zalecane jest umieszczenie wymiennika ciepła zawsze od strony okna. Powoduje to naturalny przepływ powietrza – ciepłe powietrze unosi się, a chłodne jest zasysane do grzejnika kanałowego. W ten sposób zimne powietrze przy oknie zostaje odcięte, a powietrze w pomieszczeniu jest ogrzewane.

Montaż grzejnika kanałowego

1 - grzejnik kanałowy z konwekcją naturalną, 2 - wymiennik ciepła, 3 - kratka, 4 - ramka typu U, 5 - ramka typu F, 6 - śruby regulacyjne, 7 - kotwy, 8 - przegroda dzieląca do głębokości 300 mm, 9 - okno,
10 - poziom podłogi, 11 - zaprawa, 12 - szczelina dylatacyjna, 13 - izolacja, 14 - wypełnienie betonowe, 15 - podłoże

Instalacje w podłogach podniesionych

• Wsporniki konstrukcyjne do montażu grzejników kanałowych w podłogach podniesionych zapewniają stabilne i efektywne rozwiązania. Wykonane są z nielakierowanej stali i są odpowiednie do podłóg podniesionych o wysokości do 500 mm. Wsporniki są odpowiednie dla modeli Optimal FKO oraz Basic FKB.

Wsporniki muszą być zamawiane razem z grzejnikami kanałowymi ze względu na konieczność modyfikacji konstrukcji obudowy! Elementy kilku typów wsporników do podłóg podniesionych stanowią integralną część konstrukcji grzejnika kanałowego.

Instalacje wieloelementowe grzejników kanałowych

Typy obudów w zależności od przyłączy wodnych i obniżonych boków dla instalacji wieloelementowych

• Obniżone boki obudowy grzejnika kanałowego stosowane są tam, gdzie wymagane są niewidoczne połączenia między grzejnikami (np. w budynkach administracyjnych, restauracjach, hotelach itp.). Przy zamawianiu kratek należy uwzględnić w kodzie zamówienia informację, że będą one stosowane z grzejnikami kanałowymi z obniżonym frontem.

KOD ZAMÓWIENIA

Przykład kodu zamówienia: FKT-100/06/26-V1T1P0

Grzejnik kanałowy KORAFLEX z konwekcją naturalną, model Thin, długość 100 cm, głębokość 6 cm, szerokość 20 cm, wymiennik ciepła przeciwprądowy w wersji Economic (bez wykończenia powierzchni), ramka typu T do kratki Thin, srebrna elox, przyłącze do instalacji grzewczej po prawej stronie, bez obniżonego frontu.

KORAFLEX	Konwekcja	Thin		Długość/Głębokość/Szerokość (cm)		Typ wymiennika ciepła	Kolor wymiennika ciepła	Ramka	Kolor ramki	Strona przyłącza	Obniżony front
F	K	T	-	100/06/26	-	V	1	T	1	P	0
						V przeciwprądowy P* jednokierunkowy 0 bez wymiennika ciepła	1 nielakierowany 5 RAL 9005 9 inny kolor RAL 0 bez wymiennika ciepła	T dla kratki Thin C dla kratki Cross 0 bez ramki	1 srebrna elox 2 ciemny brąz elox 3 jasny brąz elox 5 czarna elox 9 inny kolor RAL 0 bez ramki	P prawa	0 bez obniżonego frontu 1 obniżony front – strona przyłącza 2 obniżony front – strona przeciwna do przyłącza 3 obniżony front – obie strony

P* – wymienniki ciepła jednokierunkowe są standardowo stosowane w grzejnikach kanałowych o szerokości 140 mm.

Powrót do listy

Skontaktuj się z nami

W celu uzyskania dodatkowych informacji prosimy o kontakt

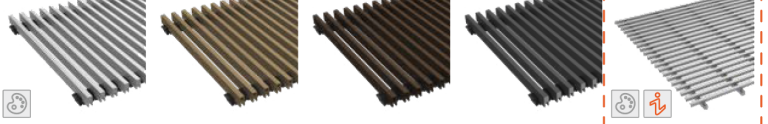

Odpowiednie kratki	Ramki

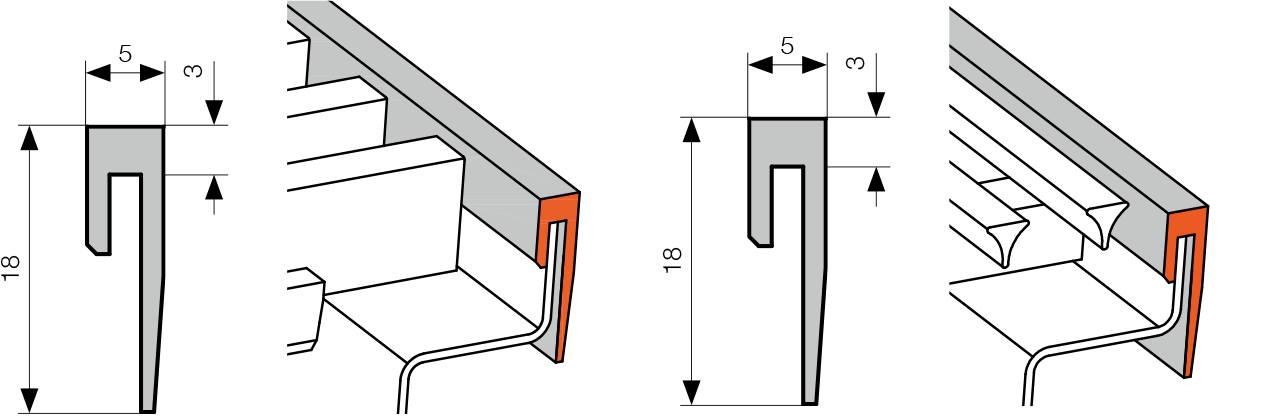

	Standardowa ramka do kratki Thin	Opcjonalna ramka do kratki Cross ( na zapytanie)

Typ 60/140	Typ 60/200

Typ 60/260	Typ 60/320

KORAFLEX Thin FKT

Standardowe wyposażenie

Wyposażenie dodatkowe

KOMPONENTY GRZEJNIKA KANAŁOWEGO

Odpowiednie kratki

Ramki

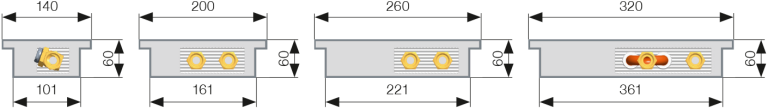

KORAFLEX THIN FKT - ZAKRES PRODUKTÓW

Głębokość 60 mm
