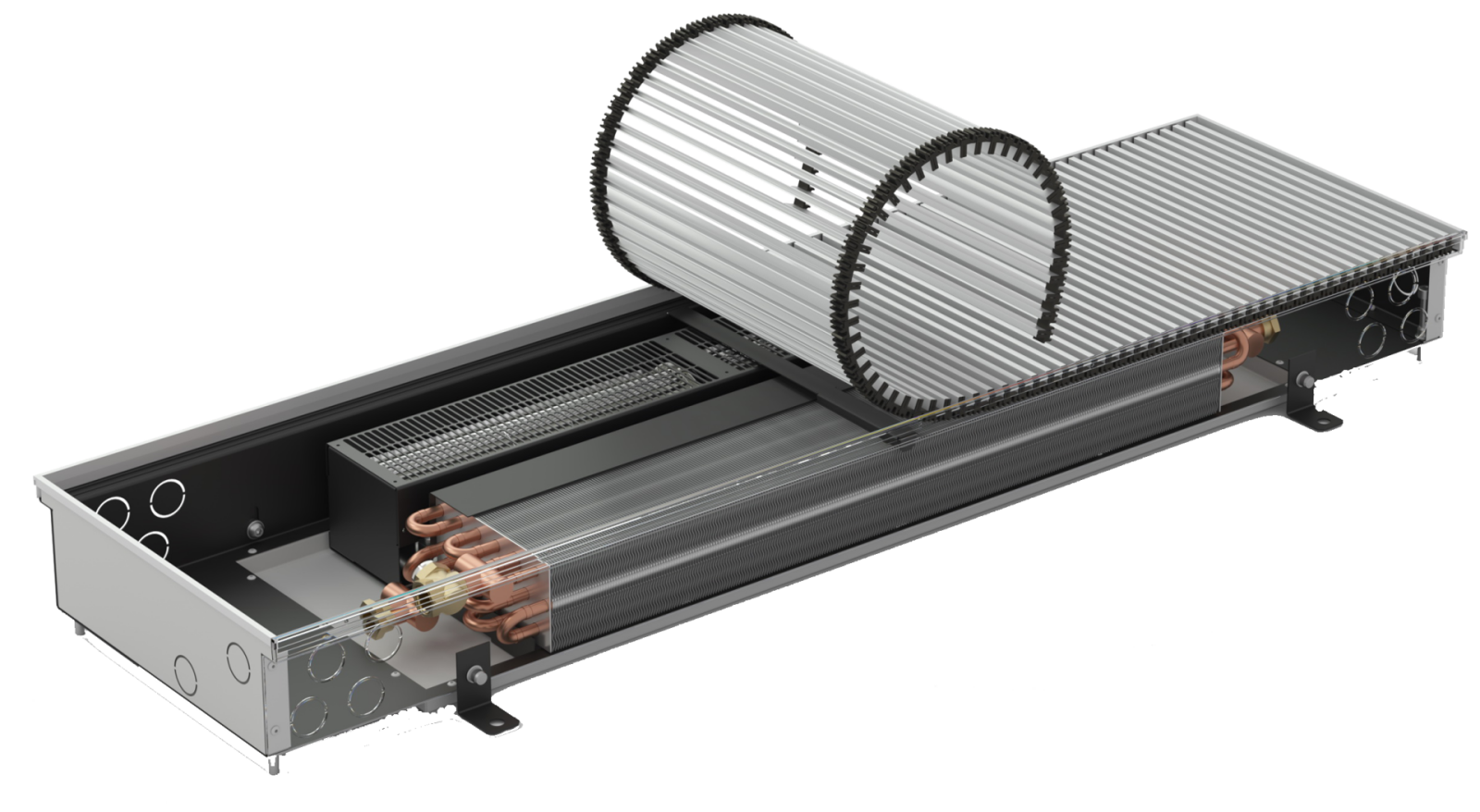

KORAFLEX Variant F4V

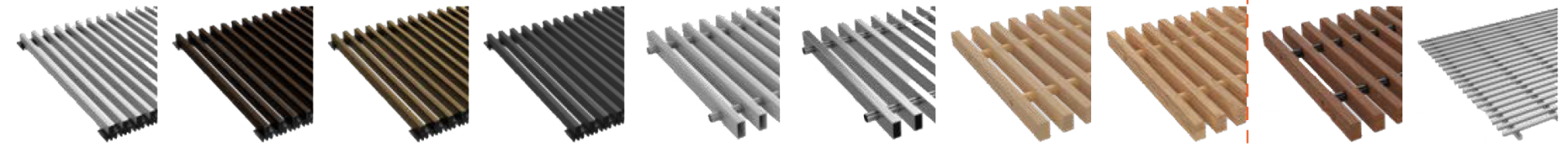

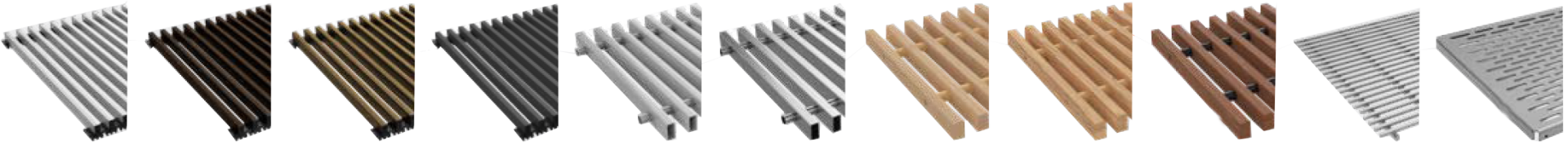

Prawidłowo zamontowany grzejnik kanałowy musi być ustawiony poziomo, z wymiennikiem ciepła skierowanym w stronę okna. Wanna grzejnika musi posiadać proste, nieodkształcone górne krawędzie, aby zapewnić prawidłowe działanie kratki maskującej.

Montaż grzejnika kanałowego jest możliwy:
• w podłodze betonowej (standardowe rozwiązanie konstrukcyjne),
• w cokole – w przypadku renowacji lub dodatkowych modyfikacji,
• w podłogach podniesionych – przy użyciu specjalnych podpór przeznaczonych do tego celu

We wszystkich przypadkach konieczne jest solidne zakotwienie grzejnika kanałowego, aby zapobiec jego uginaniu podczas chodzenia oraz zapewnić spełnienie wszystkich wymagań technicznych instalacji. Zalecamy pozostawienie pokrywy ochronnej na miejscu przez cały czas trwania prac budowlanych, aby zapobiec zanieczyszczeniu wnętrza grzejnika kanałowego. Standardowo dostarczana jest ochronna pokrywa z płyty pilśniowej, nieprzeznaczona do chodzenia. Do celów montażowych można zamówić opcjonalną pokrywę OSB o zwiększonej sztywności.

• Zalecana odległość montażowa grzejnika kanałowego od okna / ściany wynosi maks. 100 mm.
• Zalecany wymiar otworu montażowego w podłodze musi być co najmniej o 100 mm większy od wymiarów grzejnika kanałowego pod względem długości i szerokości.
• W przypadku grzejników kanałowych z konwekcją naturalną (bez wentylatora), przy lewostronnym podłączeniu do instalacji grzewczej wystarczy obrócić wymiennik ciepła o 180°.
• Przy zastosowaniu kotew montażowych dolna szerokość grzejnika kanałowego zwiększa się o 42 mm z każdej strony.
• Podczas betonowania grzejnik kanałowy musi zostać wypoziomowany za pomocą śrub poziomujących oraz zamocowany przy użyciu kotew montażowych, które zapobiegają przesunięciu grzejnika podczas dalszego betonowania.
• Zalecamy podłączenie do instalacji grzewczej za pomocą zaworu odcinającego i zaworu termostatycznego. Przyłącze do wymiennika ciepła posiada gwint wewnętrzny G ½. Po podłączeniu do instalacji grzewczej należy odpowietrzyć grzejnik kanałowy oraz przeprowadzić próbę ciśnieniową.
• Przed montażem zalecamy wykonanie izolacji termicznej grzejnika kanałowego po zewnętrznych dłuższych bokach wanny (np. styropianem), aby zapobiec stratom ciepła do podłogi.
• W przypadku grzejników kanałowych z wentylatorem zalecamy mocowanie oraz izolację akustyczną poprzez zastosowanie chudego betonu po bokach i pod spodem wanny.
• Podczas betonowania grzejnik kanałowy może być obciążany pionowo.
• W trakcie betonowania bardzo ważne jest usztywnienie grzejnika kanałowego, aby zapobiec podłużnemu wygięciu. W tym celu w grzejniku kanałowym zamontowane są rozpórki. Po zakończeniu betonowania rozpórki można łatwo usunąć.
• Podczas betonowania lub wykonywania wylewki anhydrytowej należy dokładnie uszczelnić wszystkie otwory prowadzące do wnętrza grzejnika kanałowego, aby zapobiec przedostaniu się materiału budowlanego. Zalecamy również zabezpieczenie wanny grzejnika przed wilgocią za pomocą izolacji.
• Jeżeli grzejnik kanałowy nie będzie zabetonowany, zalecamy zastosowanie jednej z wersji montażu w podłodze podniesionej. Standardowa wersja grzejnika kanałowego nie jest samonośna.

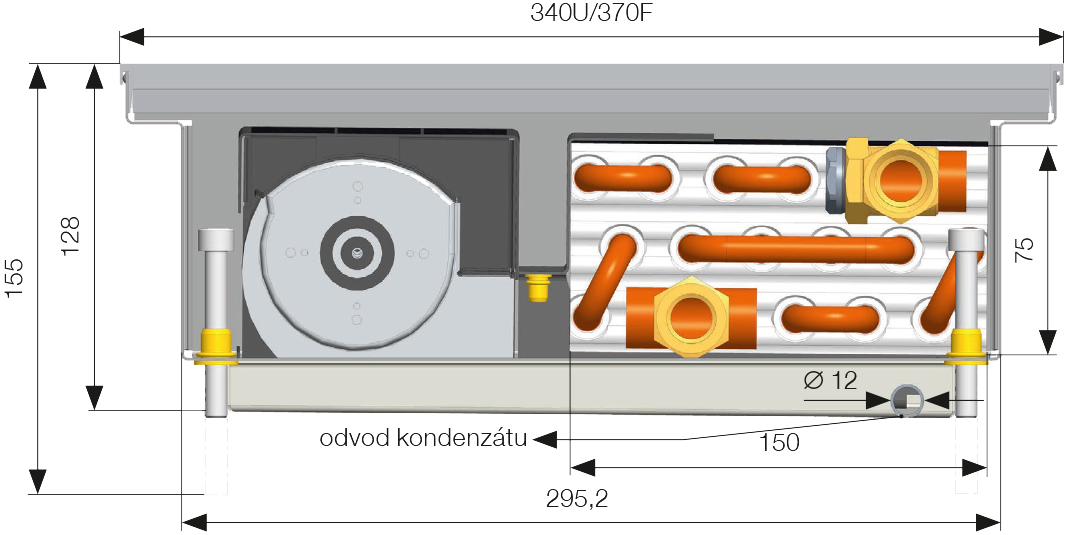

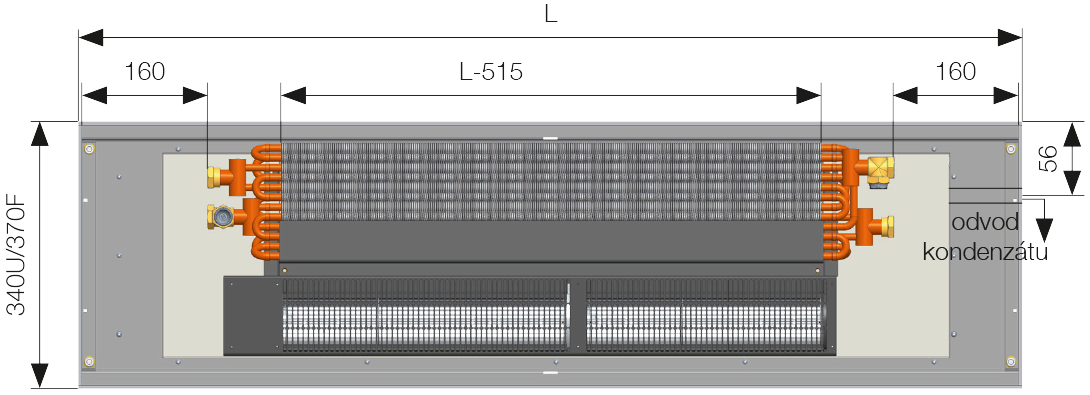

•  Grzejniki kanałowe KORAFLEX Variant F2V i F4V z funkcją chłodzenia oraz wersje Pool (FKP, FVP) do pomieszczeń o podwyższonej wilgotności są standardowo wyposażone we wbudowany odpływ skroplin lub wody przelewowej. Wariant F2V 11/20 oraz wersja Pool posiadają rurkę odpływową umieszczoną od strony ściany. Podczas montażu wszystkich wyżej wymienionych typów konieczne jest podłączenie rurki znajdującej się na dnie grzejnika kanałowego do instalacji odpływowej z zapewnionym spadkiem umożliwiającym odprowadzanie wody przelewowej lub skroplin. Zalecamy wyposażenie odpływu w syfon zapachowy.

• Wentylatory są mocowane do wanny grzejnika za pomocą magnesów. W wersji nierdzewnej wentylatory są mocowane przy użyciu rzepów. System ten umożliwia wyjęcie wentylatorów z grzejnika kanałowego podczas montażu, aby zapobiec ich uszkodzeniu lub zanieczyszczeniu. Podczas normalnej eksploatacji można je również wyjąć po wyłączeniu urządzenia i wyczyścić. We wszystkich liniach modelowych z wyjątkiem linii Pool wentylatory są zamontowane tak, aby przepływ powietrza był skierowany bezpośrednio w stronę okna.

•  Montaż, eksploatacja i konserwacja tych urządzeń wymagają spełnienia specjalnych warunków, które znajdują się na naszej stronie internetowej lub w instrukcji montażu. Nie nadaje się do basenów z wodą solankową.

• Projekt instalacji elektrycznej musi zostać wykonany przez osobę posiadającą odpowiednie kwalifikacje zawodowe i musi być zgodny z obowiązującymi normami.

• Montaż i serwis instalacji elektrycznej muszą być wykonywane przez wykwalifikowaną osobę posiadającą odpowiednie uprawnienia elektrotechniczne.

• Przed uruchomieniem należy przeprowadzić odbiór instalacji elektrycznej zgodnie z obowiązującymi normami.

1 – grzejnik kanałowy 2 – wymiennik ciepła, 3 – wentylator, 4 – kratka maskująca, 5 – rama typu F, 6 – kotwy montażowe, 7 – śruby poziomujące,

8 – okno, 9 – poziom podłogi, 10 – fuga, 11 – szczelina dylatacyjna, 12 – izolacja, 13 – beton, 14 – podłoże konstrukcyjne

SZP-03 niska podpora do podłóg podniesionych

Grzejniki kanałowe wyposażone są w pręty wzmacniające oraz śruby poziomujące, które umożliwiają montaż grzejnika kanałowego na wymaganej wysokości. Śruby poziomujące muszą zostać zakotwione do podłoża, aby zapobiec przesunięciu. Pręty wzmacniające nie są dostarczane standardowo i nie mogą być montowane dodatkowo po instalacji. Śruby umożliwiają ustawienie maksymalnej wysokości o maks. 30 mm większej niż wysokość samego grzejnika kanałowego. Rozwiązanie zalecane do podłóg podniesionych o maksymalnej głębokości większej o 30 mm od wysokości grzejnika kanałowego.

SZP-10 wysoka podpora do podłóg podniesionych

Indywidualne rozwiązanie dla wszystkich projektów z podłogami podniesionymi. Jest to bardziej wytrzymała wersja niskiej podpory do podłóg podniesionych, wyposażona w jedną podporę przy podstawie grzejnika kanałowego. Dokładne wykonanie techniczne zależy od wymagań klienta. Rozwiązanie zalecane do podłóg podniesionych o maksymalnej głębokości większej o 100 mm od wysokości grzejnika kanałowego.

SZP-30 wysoka podpora do podłóg podniesionych

Indywidualne rozwiązanie dla projektów z wysokimi podłogami podniesionymi. Jest to bardziej wytrzymała wersja wysokiej podpory do podłóg podniesionych, wyposażona w dwie podpory przy podstawie grzejnika kanałowego. Dokładne wykonanie techniczne zależy od wymagań klienta. Rozwiązanie zalecane do podłóg podniesionych o maksymalnej głębokości większej o 300 mm od wysokości grzejnika kanałowego.
