Moduły designerskie

Główne zalety modułów designerskich

• znaczące skrócenie czasu – od projektu do dostawy

• szeroki wybór – specjalnie zaprojektowane kształty dostępne dla całej gamy grzejników kanałowych

• indywidualne rozwiązania – moduły designerskie mogą być wyposażone w aluminiowe ramy w tych samych kolorach co kratka

• uniwersalność – do różnorodnych stylów wnętrz, z możliwością łatwego dopasowania do każdego rodzaju przestrzeni architektonicznej

• design – jednolita stylistyka i rozwiązania techniczne dla wszystkich rodzajów wnętrz, jeden elegancki i ciągły grzejnik kanałowy dla całego pomieszczenia

• oszczędność kosztów – cena projektu i/lub wyceny może zostać obliczona na podstawie obowiązującego cennika – bez konieczności wykonywania dokładnych pomiarów budowlanych.

Dane techniczne Zapytanie

Nasz system modułowy został opracowany w celu uproszczenia montażu grzejników kanałowych w nietypowych wnętrzach oraz umożliwienia szybkiego przygotowania zamówień i wycen projektowych. Szeroka gama modułów designerskich pozwala na szybki i łatwy dobór systemów grzejników kanałowych dopasowanych do konkretnego wnętrza. Bogaty wybór modeli w ramach każdego modułu ułatwia połączenie wymagań technicznych z aranżacją wnętrza, nawet w wymagających przestrzeniach. Oferta modułów charakteryzuje się wysoką jakością wykonania oraz dbałością o detale.

SPECYFIKACJA

Długość modułu	zawsze 500 mm
Głębokość modułu	70 mm
Materiał wanny grzejnika	wanna z blachy stalowej ocynkowanej, lakierowana w kolorze czarnym RAL 9005
Rama	rama typu U z aluminium (srebrny, czarny, jasny i ciemny brąz anodowany lub lakierowanie według palety RAL)
Kratka maskująca	zwijana, wzdłużna (srebrny, czarny, jasny i ciemny brąz anodowany lub lakierowanie według palety RAL)

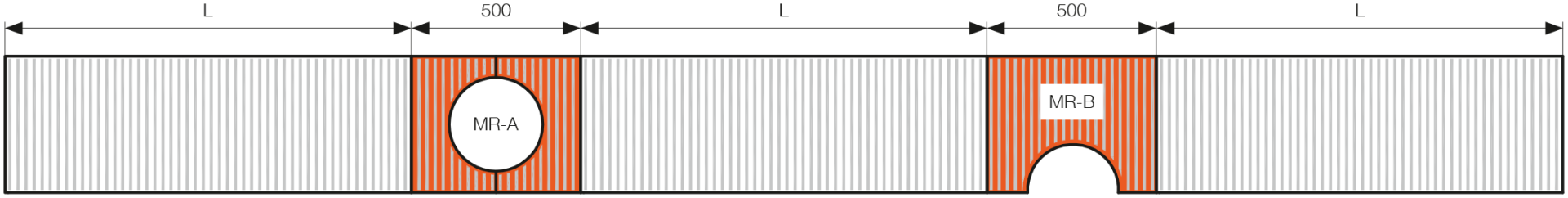

Grzejniki kanałowe montowane pomiędzy modułami produkowane są zgodnie z wymaganymi długościami określonymi w projekcie. Moduły mogą być stosowane zarówno do grzejników kanałowych z konwekcją naturalną, jak i wymuszoną. Moduły są standardowo wyposażone w kratki aluminiowe. W przypadku wymagania innych typów kratek – stalowych, ze stali nierdzewnej lub drewnianych – możliwość montażu jest oceniana indywidualnie na zapytanie. W elementach modułowych nie można montować wymienników ciepła.

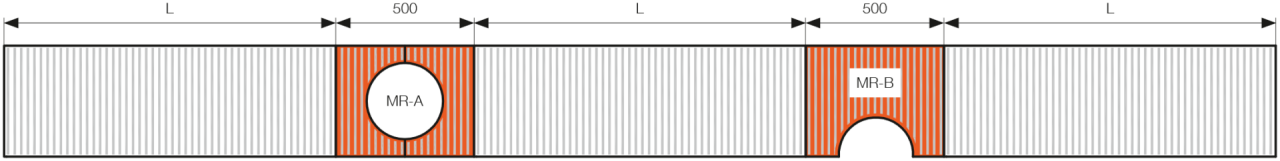

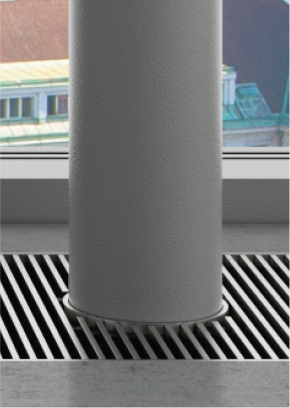

Moduł MR-A

modul MR-A

* Moduł MR-A składa się z dwóch części.

Zakres wymiarów	Szerokość W [mm]
	140/160	200	260	320/340	400
A min. – max.	–	60–65	60–95	60–125	60–165
B min. – max.	–	70–80	70–140	70–200	70–280
R min.	–	100	100	100	100

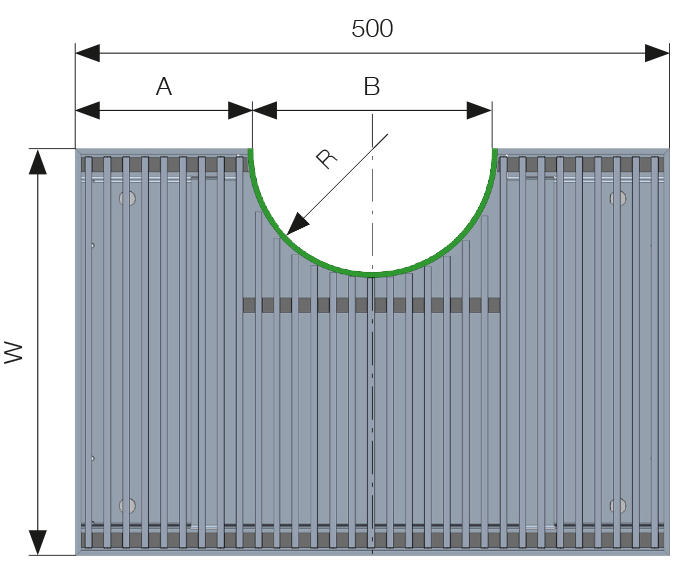

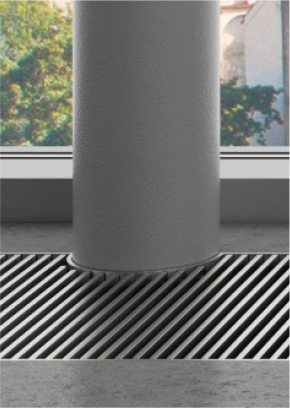

Moduł MR-B

Zakres wymiarów	Szerokość W [mm]
	140/160	200	260	320/340	400
A min. – max.	80–370	80–370	80–370	80–370	80–370
B min. – max.	70–340	70–340	70–340	70–340	70–340
R min.	100	100	100	100	100

Moduł MC-A + Moduł MCB

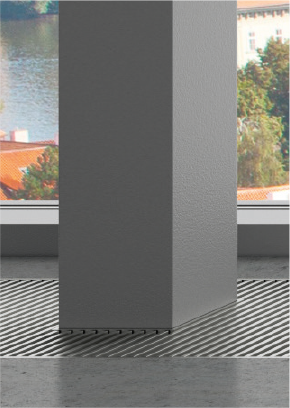

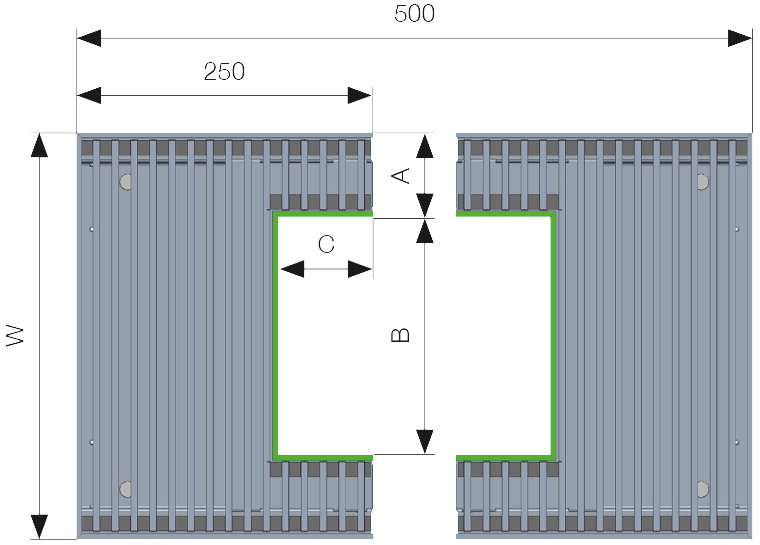

Moduł MC-A

* ModułMC-A składa się z dwóch części.

Zakres wymiarów	Szerokość W [mm]
	140/160	200	260	320/340	400
A min. – max.	–	60–90	60–150	60–210	60–290
B min. – max.	–	50–80	50–140	50–200	50–280
C min. – max.	–	20–250	20–250	20–250	20–250

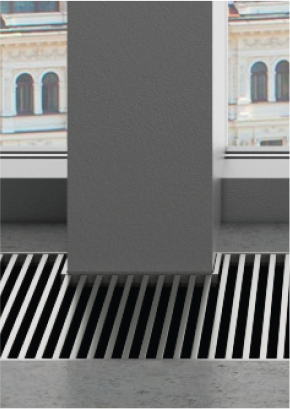

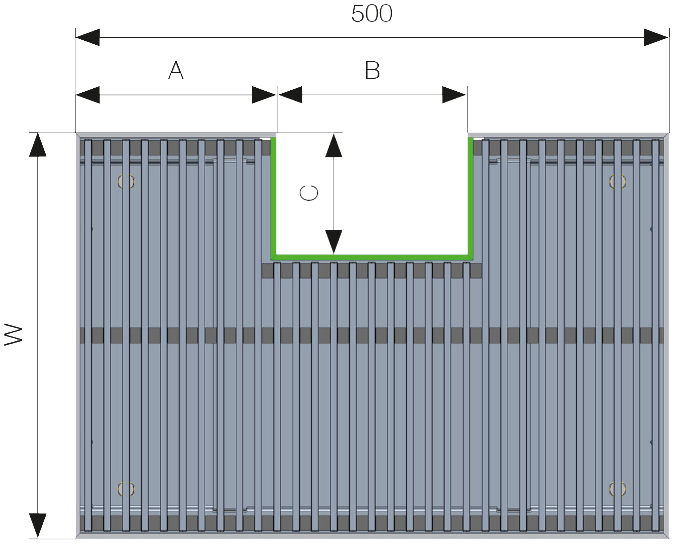

Moduł MCB

Zakres wymiarów	Szerokość W [mm]
	140/160	200	260	320/340	400
A min. – max.	80–370	80–370	80–370	80–370	80–370
B min. – max.	50–340	50–340	50–340	50–340	50–340
C min. – max.	30–80	30–140	30–200	30–260	30–340

KOD ZAMÓWIENIOWY

Przykładowy kod zamówieniowy: MRA-050/07/26-U1A1RP3

Moduł designerski MRA, długość 50 cm, głębokość 7 cm, szerokość 26 cm. Moduł wyposażony jest w ramę typu U w wykończeniu srebrny anodowany oraz aluminiową kratkę zwijaną w wykończeniu srebrny anodowany. Moduł posiada prawe podłączenie oraz obniżone krawędzie po obu stronach z możliwością połączenia w ciąg.

Typ modułu		Długość/Głębokość/Szerokość (cm)		Typ ramy	Kolor ramy	Materiał kratki maskującej	Kolor kratki maskującej	Typ kratki maskującej	Strona podłączenia	Obniżona krawędź
MRA	-	050/07/••	-	U	1	A	1	R	P	3
MRB MCA MCB				U rama typu U 0 bez ramy	1 srebrny anod. 2 ciemny brąz anod. 3 jasny brąz anod. 5 czarny anod. 9 inny kolor RAL	A aluminium anod.	1 srebrny anod. 2 ciemny brąz anod. 3 jasny brąz anod. 5 czarny anod. 9 inny kolor RAL	R zwijana L wzdłużna	P prawar	3 obniżone krawędzie po obu stronach 1 obniżona krawędź – strona podłączenia 2 obniżona krawędź – strona przeciwna do podłączenia 0 bez obniżonej krawędzi

W celu prawidłowego zamówienia ciągów modułów należy skorzystać z formularza produkcji indywidualnej, dostępnego na stronie www.licon-heat.pl w sekcji Do pobrania.

Powrót do listy

Skontaktuj się z nami

W celu uzyskania dodatkowych informacji prosimy o kontakt
