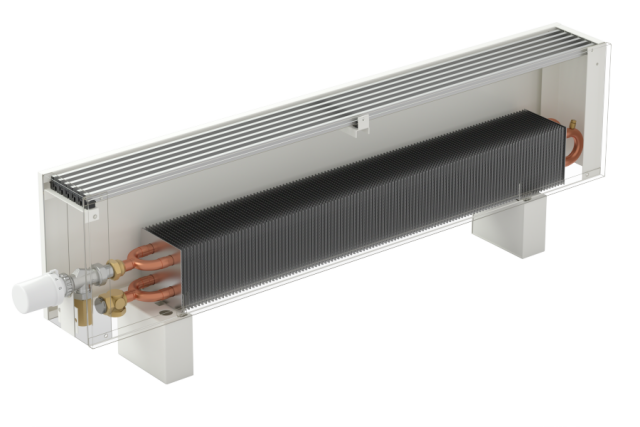

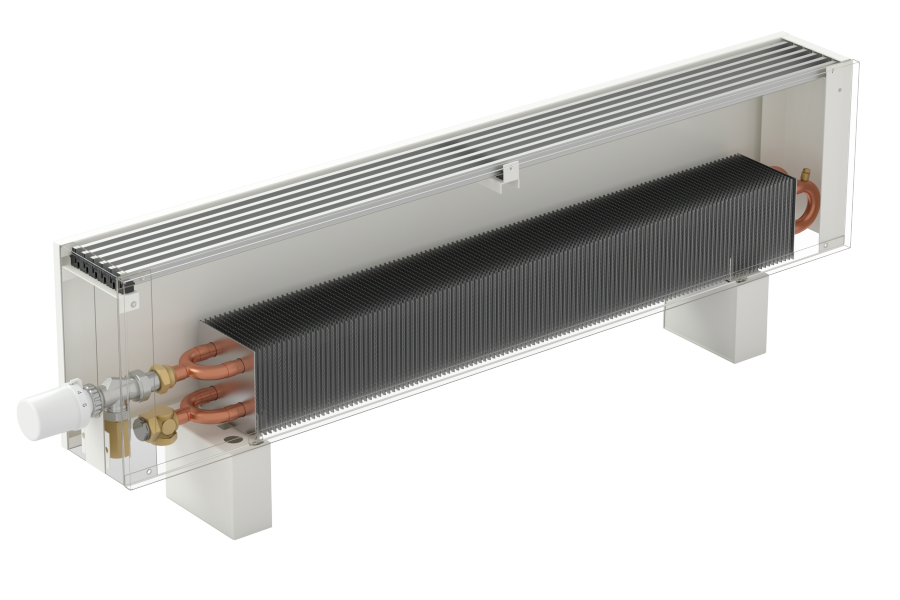

KORALINE Optimal LKO

Instrukcja montażu – procedura montażu (dotyczy wszystkich modeli)

Montaż rozpoczyna się od wyznaczenia i zamocowania wsporników podłogowych, wsporników do montażu podpodłogowego lub wsporników ściennych. W przypadku wsporników podłogowych w zestawie znajdują się szablony montażowe, które znacznie ułatwiają prawidłowe pozycjonowanie. W przypadku wsporników podłogowych należy zastosować blokadę transportowo-montażową. Podczas transportu zapobiega ona przemieszczaniu się wymiennika ciepła wewnątrz obudowy, natomiast podczas montażu zapewnia stabilne i pewne osadzenie na wsporniku. Po zamontowaniu elementów mocujących na wspornikach instaluje się wymiennik ciepła, podłącza go do instalacji grzewczej, a następnie odpowietrza. Na końcu montowana i zabezpieczana jest obudowa wraz z kratką osłonową. W konwektorach wolnostojących z designerską aluminiową kratką element ten można łatwo zdemontować, co ułatwia późniejsze czyszczenie i konserwację. Konwektory dostarczane są w stanie zmontowanym; wsporniki, uchwyty ścienne, zawór oraz – w odpowiednich przypadkach – przedłużka nyplowa dostarczane są oddzielnie. Bardziej szczegółowe instrukcje dla poszczególnych typów znajdują się w instrukcjach montażu.

Wsporniki, uchwyty ścienne i mocowanie ścienne

Wsporniki służą do mocowania do podłogi. Dostępne są wsporniki do montażu podpodłogowego oraz na gotowej posadzce.

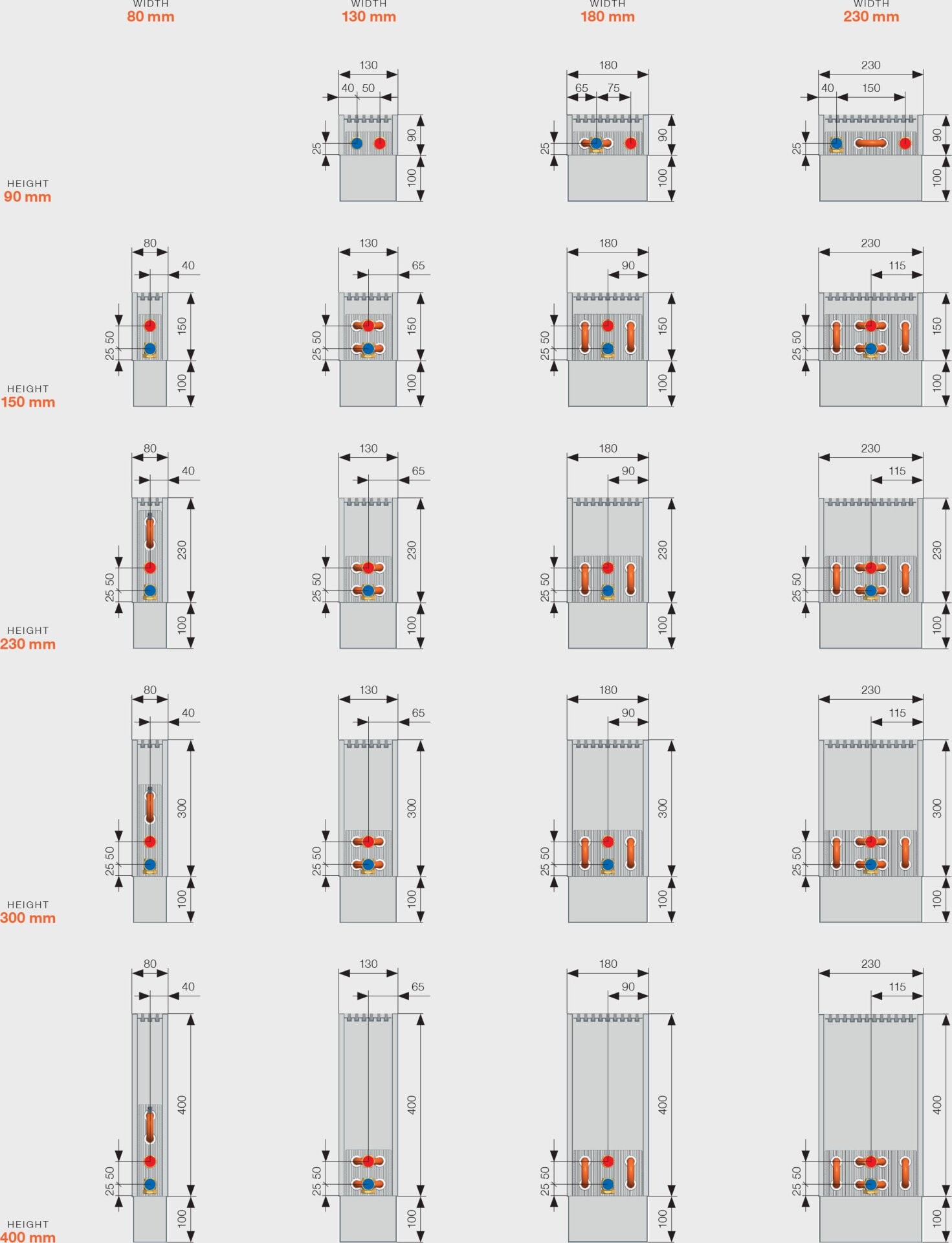

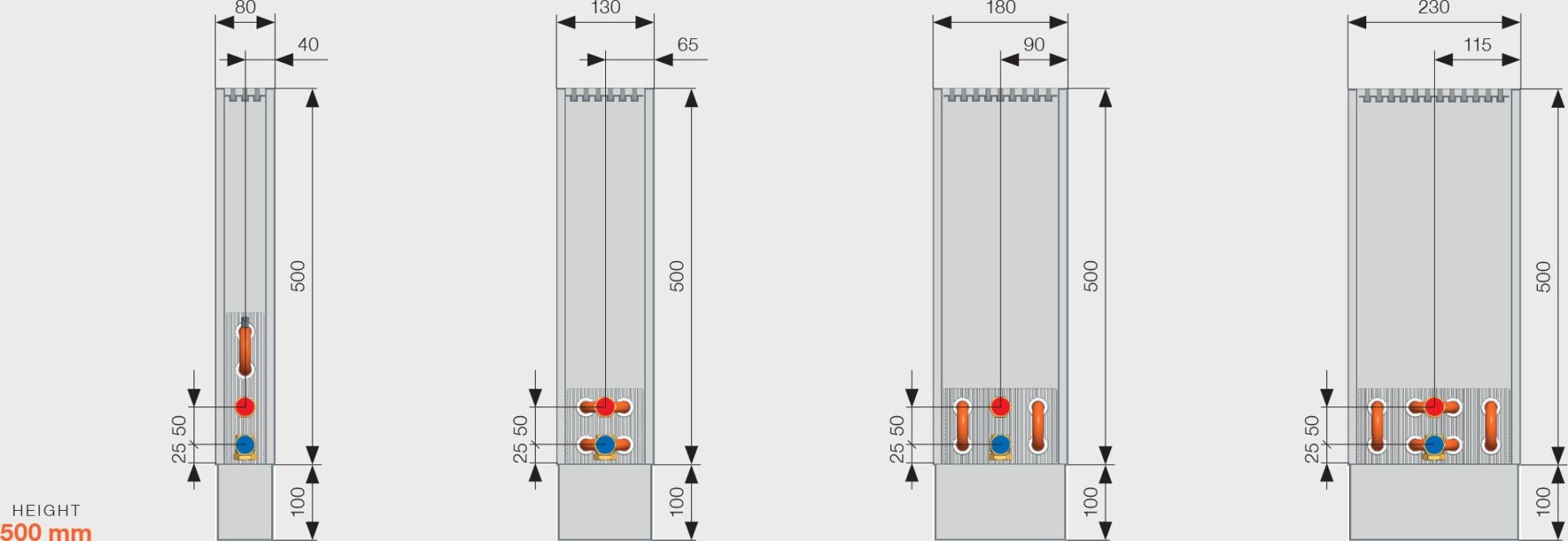

• ​Wsporniki podłogowe mają wysokość 100 mm dla wszystkich modeli KORALINE i znajdują się w standardowym wyposażeniu.
• Wsporniki do montażu podpodłogowego stanowią opcjonalne wyposażenie i umożliwiają regulację wysokości w zakresie ok. 50 mm. W celu zapewnienia większej stabilności konwektorów wolnostojących KORALINE zalecamy stosowanie 3 szt. wsporników dla długości od 2 000 mm.
• Wsporniki ścienne stanowią opcjonalne wyposażenie i służą do montażu konwektora wolnostojącego KORALINE LK do ściany. Zalecamy montaż co najmniej 100 mm ponad poziomem gotowej podłogi. Wsporniki ścienne umożliwiają regulację wysokości w zakresie 20 mm oraz regulację długości w zakresie 10 mm.
• Uchwyty do mocowania ściennego służą do pewniejszego zamocowania, poprawy stabilności oraz zwiększenia bezpieczeństwa konwektorów wolnostojących KORALINE. Dla typów Optimal, Power, Basic i Combi znajdują się w standardowym wyposażeniu od wysokości 400 mm. Na życzenie mocowanie ścienne może zostać zamówione również dla innych wysokości.

Konwektory wolnostojące KORALINE są standardowo wyposażone we wsporniki podłogowe, a wybrane wyższe modele również w uchwyty do mocowania ściennego (patrz lista Wyposażenie standardowe dla poszczególnych serii modeli). Na zamówienie dostępne są wsporniki do montażu podpodłogowego oraz wsporniki ścienne.

Wsporniki podłogowe – w standardowym wyposażeniu

Konwektory wolnostojące KORALINE o długości 2 000 mm i większej są standardowo wyposażone w dodatkowy wspornik centralny zapewniający większą stabilność.

Wsporniki podłogowe zawierają blokadę transportowo-montażową, która umożliwia łatwy i stabilny montaż wymiennika ciepła na wsporniku.

*Kod koloru: 10 standardowa wersja kolorystyczna – biały RAL 9016, ·· paleta kolorów, 99 inny kolor RAL
