KORALINE Optimal-V LVO 15/18

z designerską kratką i wysokowydajnym wentylatorem elektrycznym

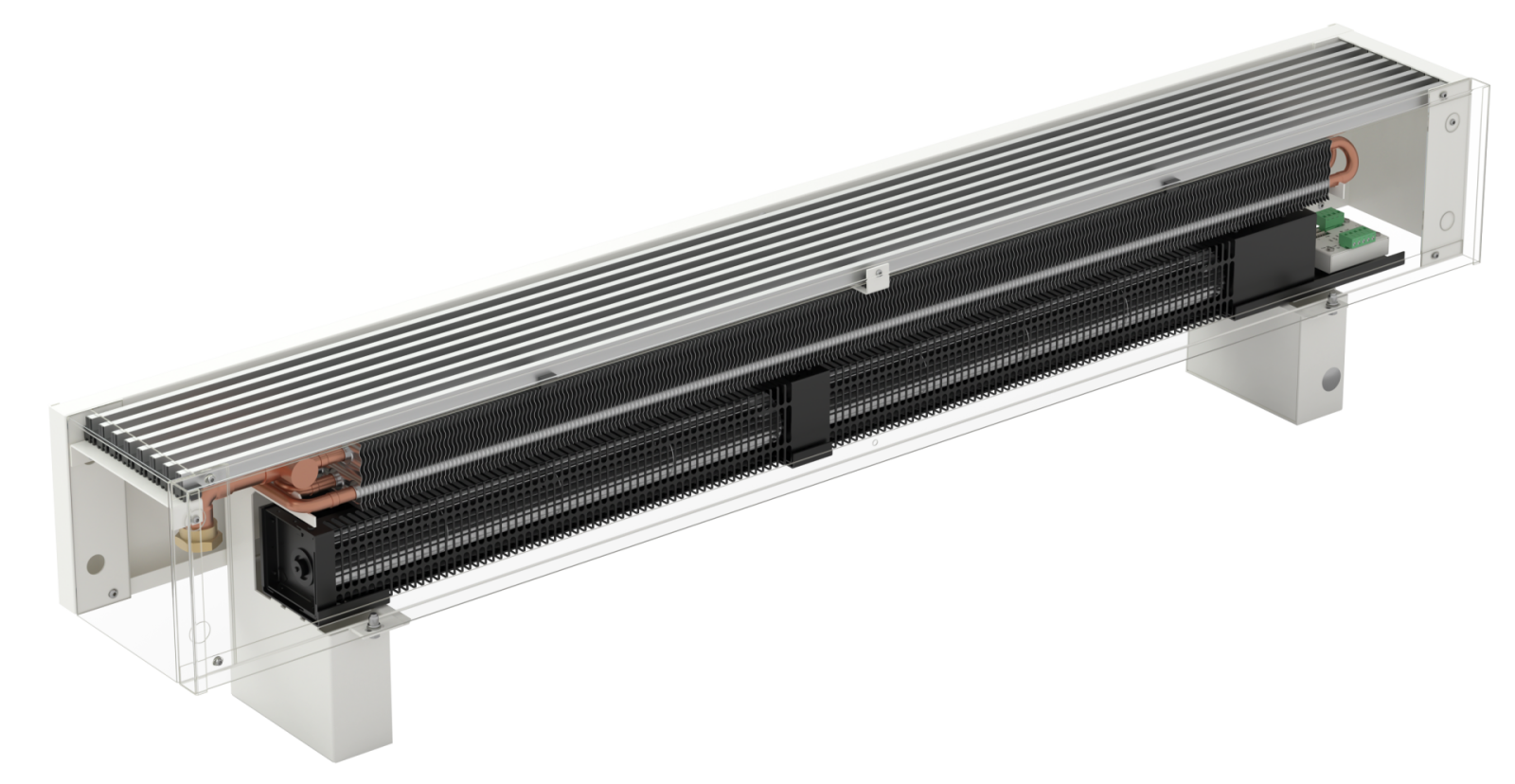

Seria konwektorów wolnostojących KORALINE Optimal-V LVO o wysokości 150 mm i szerokości 180 mm wyposażona jest w specjalnie zaprojektowany wymiennik ciepła Al/Cu oraz zestaw energooszczędnych, wysokowydajnych wentylatorów o minimalnym poborze mocy, dzięki czemu konwektory osiągają wysoką efektywność nawet przy niskich parametrach temperaturowych.

Ten typ konwektorów jest idealnym rozwiązaniem do budynków z niskotemperaturowymi systemami grzewczymi, takimi jak pompy ciepła, instalacje solarne czy kotły kondensacyjne.

Konwektory mogą być sterowane za pośrednictwem systemu BMS, a dzięki natychmiastowej reakcji na zmiany temperatury pomieszczenia, bardzo cichej pracy oraz niskiej temperaturze powierzchni są odpowiednie do zastosowania w domach jednorodzinnych, budynkach mieszkalnych oraz przestrzeniach publicznych.

Dane techniczne Zapytanie

Konwekcja wymuszona
Wyższa wydajność
Cicha, wydajna i energooszczędna
Synergia pomp ciepła

Wysokość montażowa [mm]	150 mm (bez wsporników)
Wysokość całkowita [mm]	250 mm (ze wspornikami)
Szerokość [mm]	180 mm
Długość [mm]	900, 1 200, 1 600, 2 000, 2 400, 2 800 mm
Moc grzewcza [W]	od 209 do 4 833 W
Wysokość wymiennika ciepła [mm]	50 mm
Szerokość wymiennika ciepła [mm]	100 mm
Efektywna długość wymiennika ciepła [mm]	L-300 mm
Średnica wirnika wentylatora	40 mm
Maks. ciśnienie robocze [MPa]	1,2 MPa
Maks. temperatura robocza [°C]	90 °C
Temperatura powierzchni [°C]	40 °C _{w zależności od temperatury wody zasilającej}
Gwint przyłączeniowy	wewnętrzny G 1/2"
Sposób podłączenia	zalecane podłączenie dolne prawe

Moce cieplne [W] przy t1/t2/ti / EN 16430.

Temperatura na wlocie w °C

Temperatura na wylocie w °C

Temperatura powietrza w °C

ΔT

ΔT = 50 °C			Długość [mm]						Współczynnik temperaturowy
Szerokość [mm]	Height [mm]	Pozycja przełącznika	900	1200	1600	2000	2400	2800	Współczynnik temperaturowy
180	150	Wyłączony	209	313	452	591	730	869	1
180	150	1	854	1281	1850	2420	2989	3558	1
180	150	2	1007	1511	2183	2854	3526	4197	1
180	150	3	1160	1740	2513	3287	4060	4833	1

MONTAŻ I INSTALACJA – (dotyczy wszystkich rozmiarów)

W celu wyznaczenia rozstawu mocowania wsporników do podłogi należy umieścić moduł wentylatorów we wsporniku. Następnie na wspornikach montowany jest wymiennik ciepła i podłączany do instalacji grzewczej. Wymienniki ciepła muszą zostać odpowietrzone.
Wentylator montowany jest na wsporniku wentylatora i podłączany do modułu FCR BOX. Ostatnim etapem montażu jest instalacja aluminiowej kratki oraz jej przykręcenie do wsporników. Kratka jest demontowalna, co ułatwia czyszczenie. Bardziej szczegółowe informacje znajdują się w instrukcji montażu.

L = długość konwektora
Ld = L-307 mm (dla konwektorów o długości do 2 800 mm)

Dla modeli KORALINE Optimal-V LVO o długości powyżej 2 000 mm zalecamy zastosowanie dodatkowego wspornika centralnego w celu zwiększenia stabilności. Konwektory ścienne KORALINE nie są przeznaczone do siedzenia ani obciążania. Takie użytkowanie może prowadzić do uszkodzenia urządzenia, obniżenia jego wydajności oraz zwiększenia ryzyka wypadku.
W celu zapewnienia bezpiecznej i efektywnej pracy grzewczej należy zawsze zapewnić swobodny przepływ powietrza wokół konwektora oraz nie zasłaniać kratki osłonowej wylotu powietrza.
Konwektory wolnostojące KORALINE dostarczane są ze wspornikami podłogowymi. Inne sposoby mocowania (montaż podpodłogowy lub montaż ścienny przy użyciu wsporników ściennych) nie są możliwe.

Wsporniki podłogowe w standardowym wyposażeniu

Konwektory wolnostojące KORALINE o długości 2 000 mm i większej są standardowo wyposażone w dodatkowy wspornik centralny zapewniający większą stabilność.

Wsporniki podłogowe zawierają blokadę transportowo-montażową, która umożliwia łatwy i stabilny montaż wymiennika ciepła na wsporniku. Blokada transportowa zapobiega przemieszczaniu się oraz uszkodzeniu wymiennika ciepła podczas transportu.

zerokość konwektora (S) 180 - 230

Wysokości wsporników podłogowych - opcjonalne wyposażenie

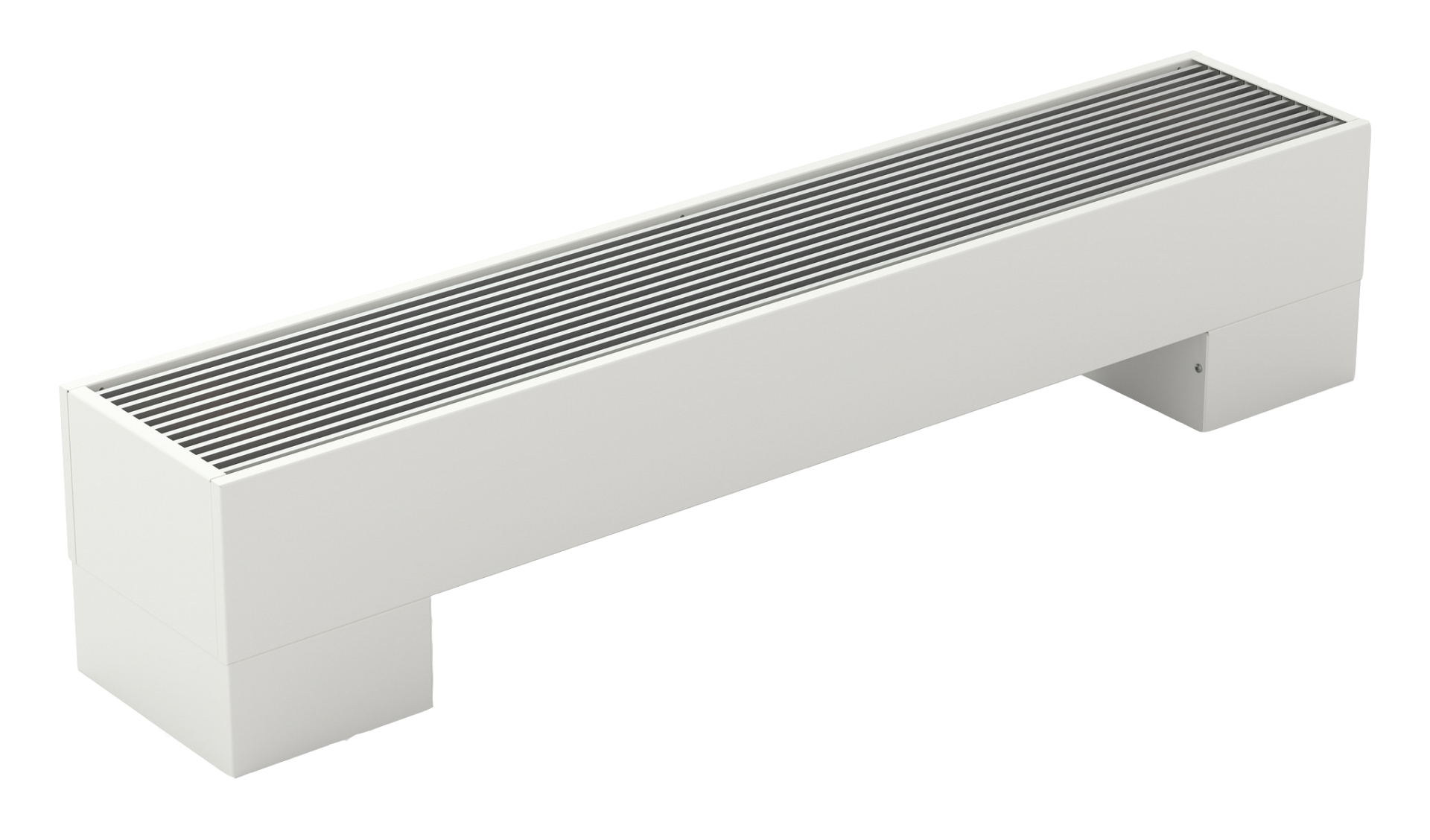

Osłony wsporników podłogowych przeznaczone są do maskowania przyłączy oraz boków wsporników podłogowych i muszą być zamawiane w parach.

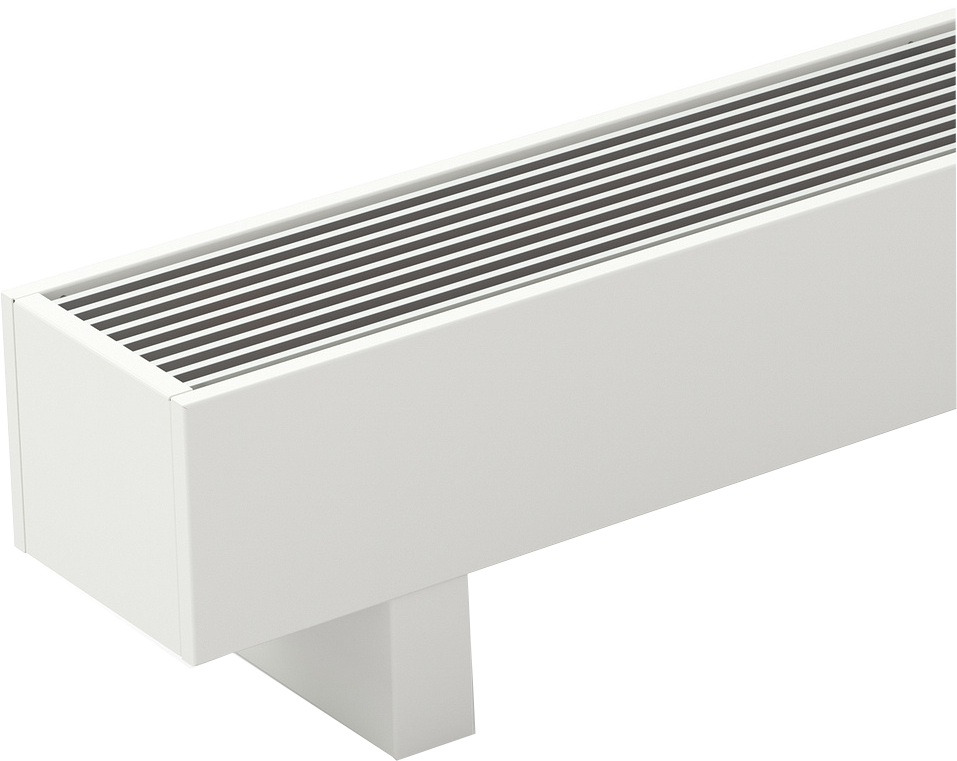

Wspornik podłogowy bez osłony wspornika

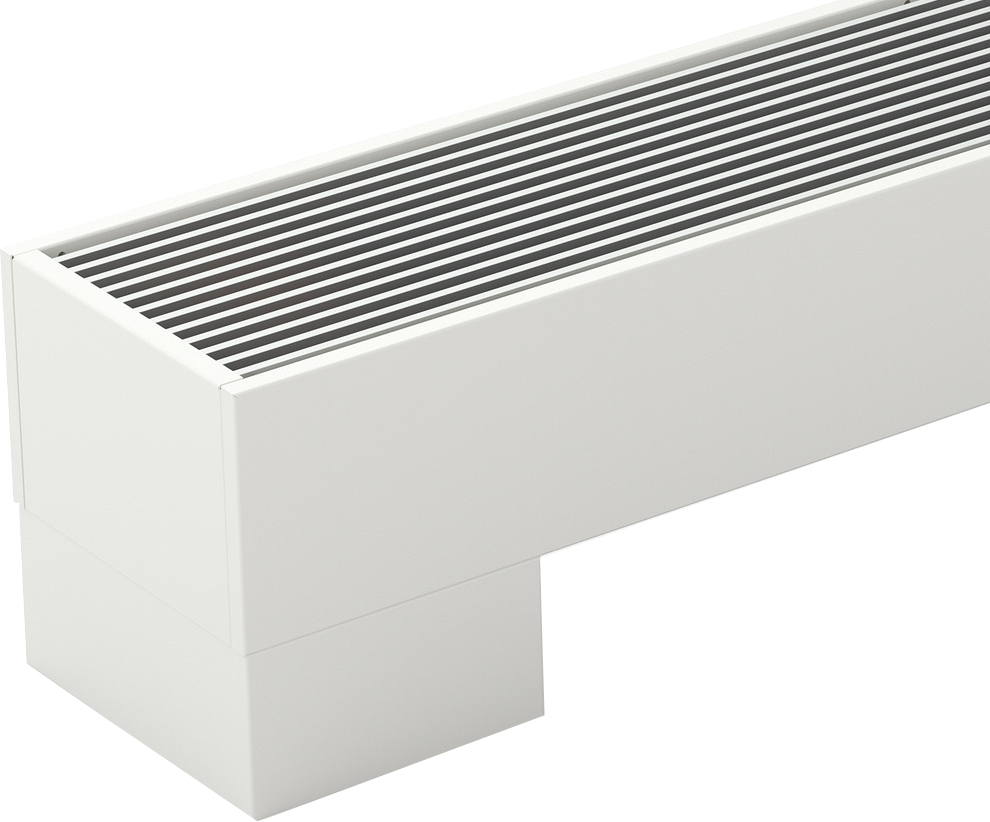

Osłona wspornika podłogowego

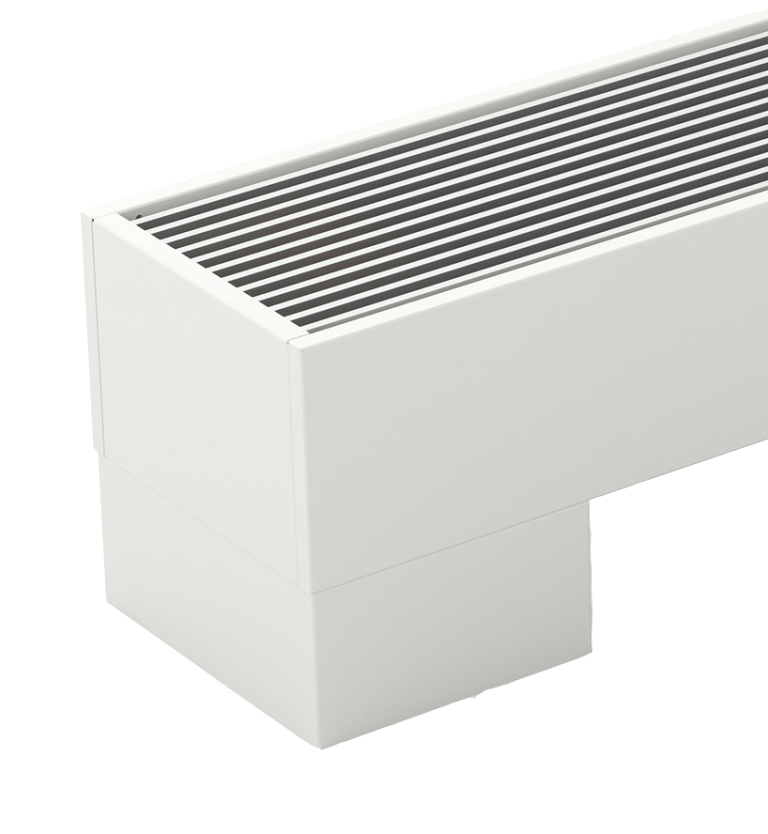

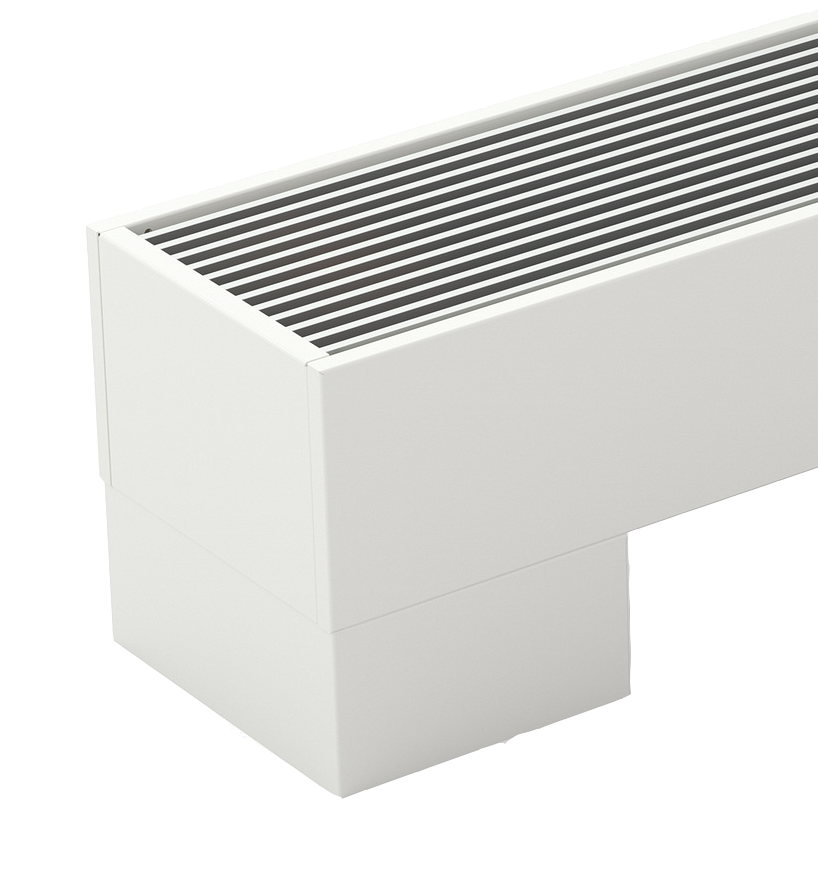

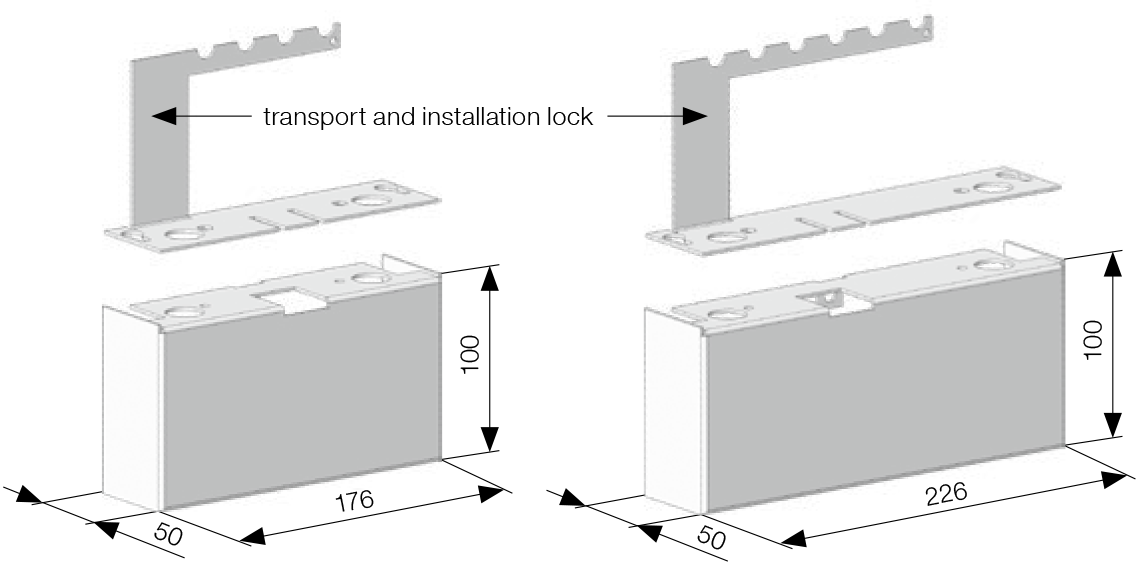

Montaż osłony wspornika podłogowego

szerokość	180	230
kody zamówieniowe Optimal-V *	LCR-LV-18-··*	LCR-LV-23-··* *Kod koloru: 10 standardowa wersja kolorystyczna – biały RAL 9016, ·· paleta kolorów, 99 inny kolor RAL

KOD ZAMÓWIENIOWY

Przykładowy kod zamówieniowy: LVO-200/15/18-V1SA1-10-RT

KORALINE Optimal-V LVO – konwektor wolnostojący z wentylatorem, długość 200 cm, wysokość 15 cm, szerokość 18 cm, stalowa obudowa w kolorze białym RAL 9016, aluminiowa kratka w wykończeniu srebrny eloksal, nielakierowany wymiennik ciepła ze standardową regulacją.

KORALINE	Konwekcja wymuszona	Typ Optimal-V		Długość/Głębokość/Szerokość (cm)		Podłączenie konwektora	Kolor wymiennika ciepła	Zastosowany materiał	Typ kratki	Kolor kratki		Kolor obudowy		Regulacja elektryczna
L	V	O	-	140/23/18	-	V	1	S	A	1	-	10	-	RT
						przeciwprądowy	bez koloru	stalowa	aluminiowa	srebrny eloksal		10 biały RAL 9016 39 czarny RAL 9005 ** Paleta kolorów Licon 99 inny kolor RAL		standardowa regulacja

Całkowita wysokość montażowa produktu wynosi 25 cm, ponieważ model KORALINE LVO może być montowany wyłącznie na wspornikach o wysokości 10 cm, które znajdują się w standardowym wyposażeniu.

Powrót do listy

Skontaktuj się z nami

W celu uzyskania dodatkowych informacji prosimy o kontakt

KORALINE Optimal-V LVO 15/18

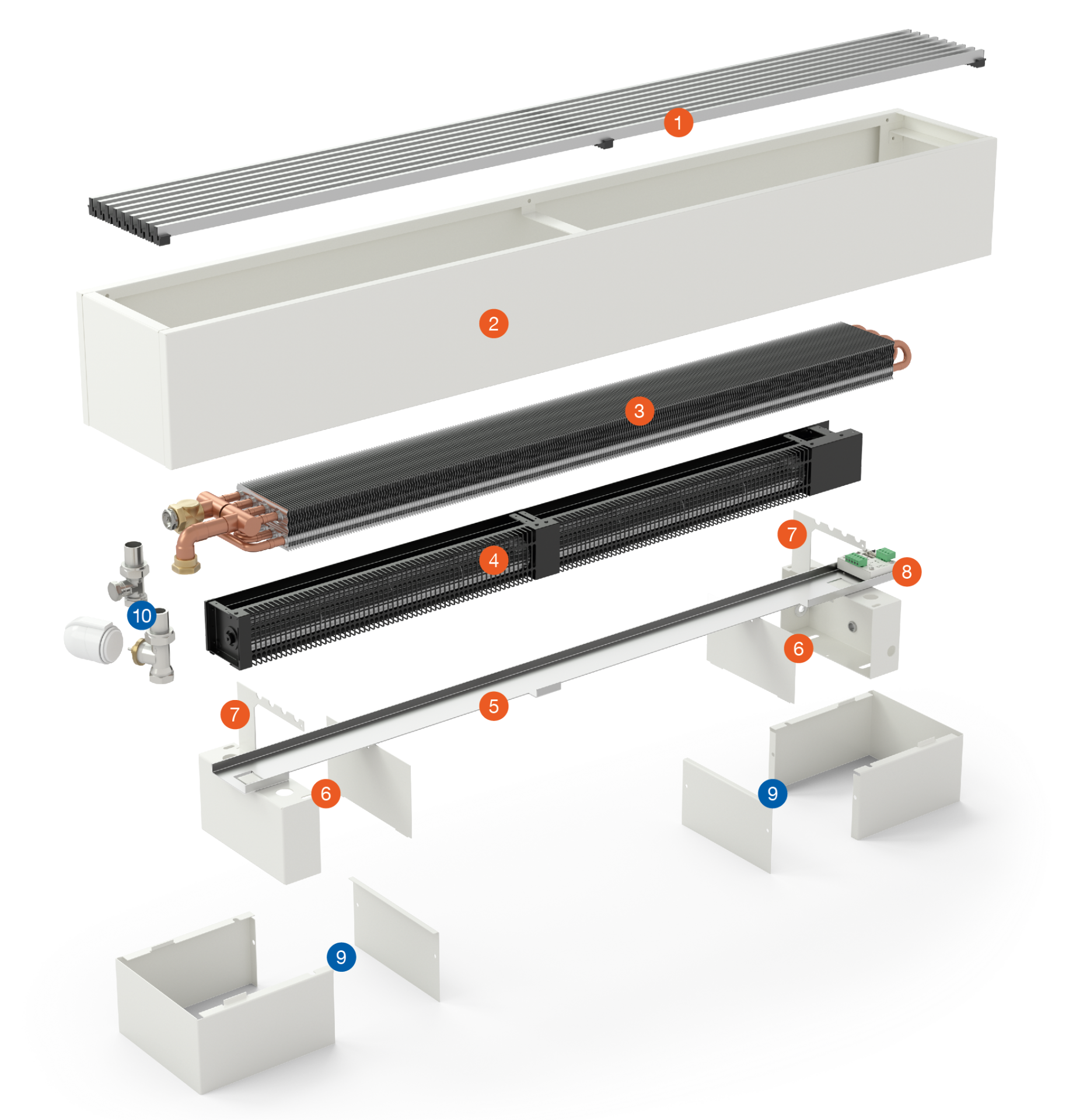

Budowa konwektora KORALINE Optimal-V LVO
