KORAWALL Optimal-V WVO

standardowe wykonanie z konwekcją wymuszoną

Konwektor ścienny KORAWALL Optimal-V WVO to wydajne i energooszczędne urządzenie grzewcze z konwekcją wymuszoną oraz funkcją lekkiego chłodzenia. Wyposażony jest w zestaw wysokowydajnych, energooszczędnych wentylatorów.
Nasze konwektory ścienne osiągają wysoką wydajność grzewczą nawet przy niskich parametrach temperaturowych. Konwektory z konwekcją wymuszoną są idealnym rozwiązaniem do instalacji z pompami ciepła, systemami solarnymi, kotłami kondensacyjnymi lub jako dodatkowe źródło ciepła przy ogrzewaniu podłogowym.
Ich zaletą jest zapewnienie przyjemnego ciepła w okresach przejściowych roku. W razie potrzeby mogą szybko podnieść temperaturę w pomieszczeniu. Funkcja lekkiego chłodzenia stanowi dodatkową zaletę w okresie letnim.
Konwektory ścienne z wentylatorami mogą być sterowane za pomocą systemu BMS. Reagują natychmiast na zmiany temperatury otoczenia, charakteryzują się bardzo cichą pracą oraz niską temperaturą powierzchni.
Dzięki tym właściwościom konwektory ścienne z wentylatorami doskonale nadają się nie tylko do domów jednorodzinnych i mieszkań, ale również do zastosowania w budynkach użyteczności publicznej.

                                                                                                                heat pump

Dane techniczne Zapytanie

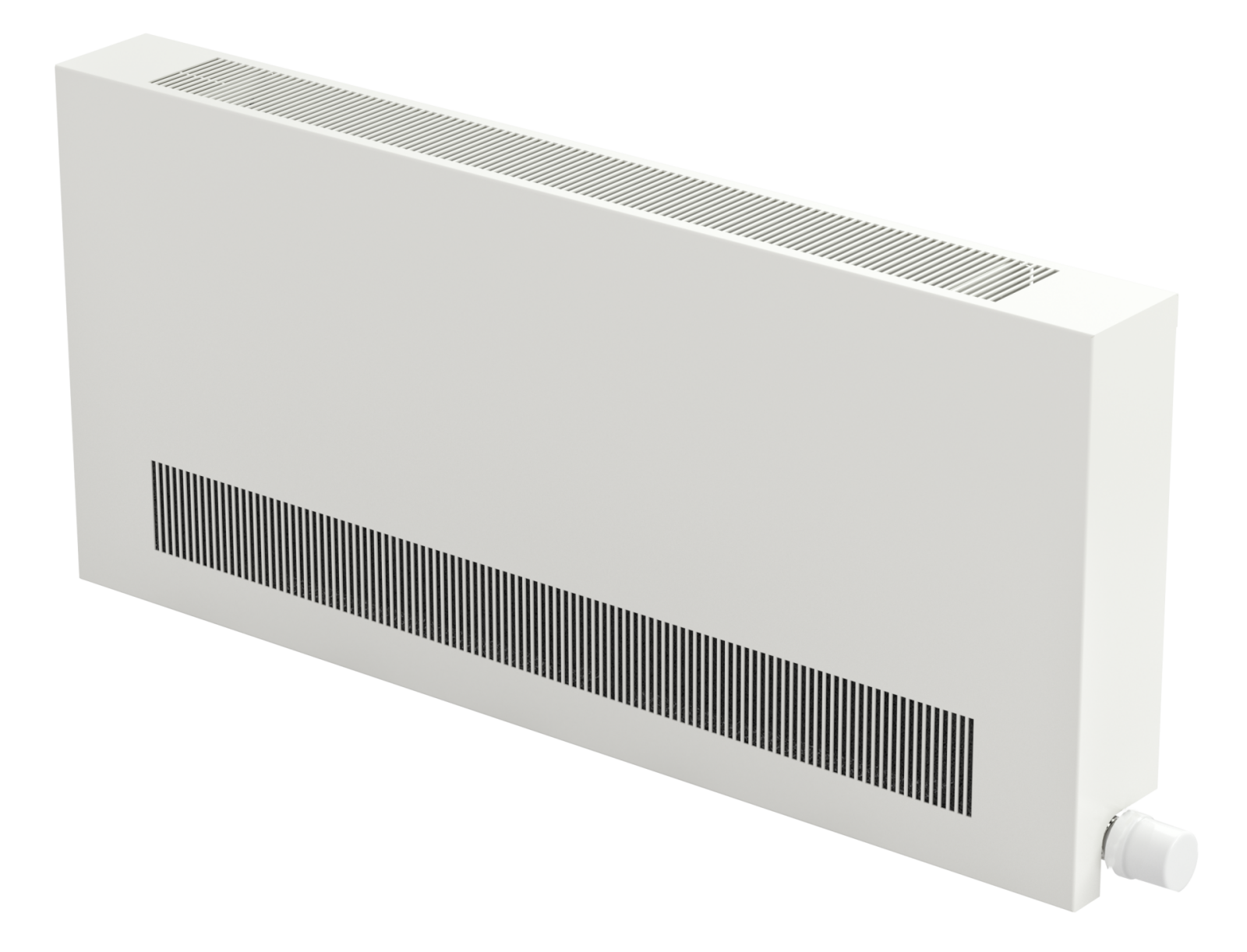

stažený soubor (8)
  • Ogrzewanie
  • Chłodzenie lekkie
  • Konwekcja wymuszona
  • Synergia pomp ciepła
KORAWALL Optimal-V WVO obudowa z blachy stalowej ocynkowanej
Wysokość 450 mm
Szerokość 110 mm
Długość 600, 750, 1 000, 1 250, 1 500, 1 750, 2 000 mm
Moc grzewcza od 190 do 8 960 W
Moc chłodnicza do 1 419 W
Wysokość wymiennika 240 mm
Szerokość wymiennika 60 mm
Maks. ciśnienie robocze 1,2 MPa
Maks. temperatura robocza 90 °C
Temperatura powierzchni 40 °C W zależności od temperatury wody zasilającej
Przyłącze gwint wewnętrzny G ½"
Podłączenie hydrauliczne dolne (prawe lub lewe)
info  Urządzenie przeznaczone jest wyłącznie do chłodzenia w strefie bezkondensacyjnej, tj. powyżej temperatury punktu rosy. Urządzenie nie jest wyposażone w odprowadzenie kondensatu.


Moc grzewcza [W] dla t1/t2/ti / EN 16430.

Moc grzewcza

Głębokość 450 / Szerokość 110
Length Poziom prędkości Moc grzewcza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

Moc chłodnicza

Głębokość 450 / Szerokość 110
Length Poziom prędkości Moc chłodnicza Zasilanie elektryczne / 24 V DC Poziom ciśnienia akustycznego [dB(A)] Wydajność akustyczna [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

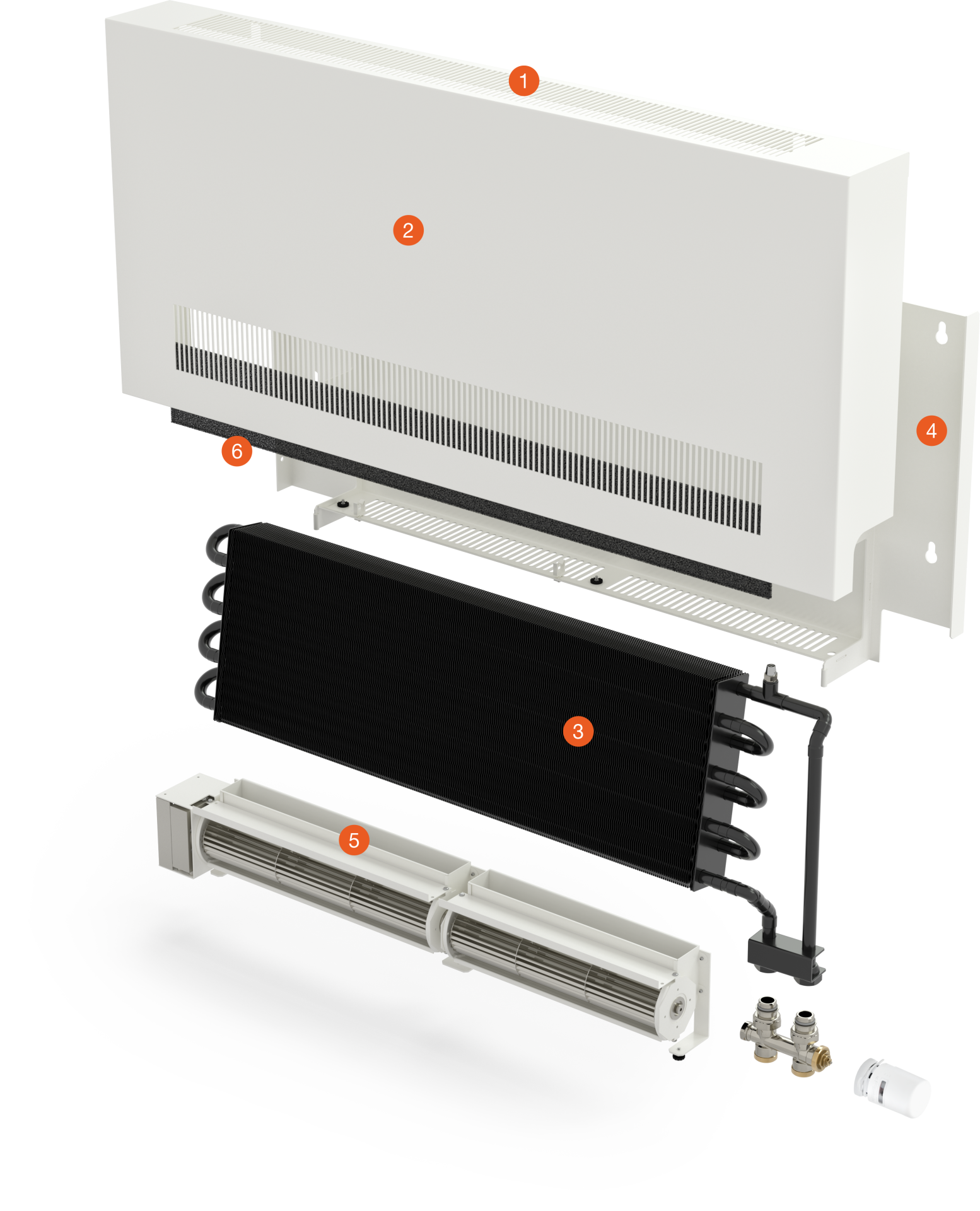

Convector compositition


 KORAWALL-WVO-rozklad
Wyposażenie standardowe
1 bezpieczna kratka osłonowa perforowana w obudowie
2 obudowa z blachy stalowej ocynkowanej, lakierowana na biało RAL 9016
3 wymiennik ciepła Al/Cu lakierowany na czarno RAL 9005 o małej pojemności wodnej, z odpowietrznikiem i specjalnie profilowanymi lamelami zapewniającymi wyższą wydajność grzewczą
4 element nośny do mocowania urządzenia na ścianie w kolorze obudowy
5 zestaw energooszczędnych wentylatorów EC 24 V DC z listwą przyłączeniową i regulatorem
(FCR BOX)
6 filtr przeciwkurzowy

* installation instructions, durable packagingHPS


Wyposażenie dodatkowe
7 zawór regulacyjny LM, prosty/kątowy
8  siłownik termoelektryczny TEP 24 V DC

  dostępne dodatkowe kolory obudowy z palety RAL
  R-Box
  zasilacz
  czujnik temperatury pomieszczenia QAA32
  termostaty pokojowe SIEMENS RDG 260T, RDG 260KN, HY607LIC lub RAB 21-DC





infoZalecamy wyposażenie konwektora w zawór regulacyjny LM o zwiększonym przepływie.
Elementy regulacyjne nie są częścią standardowego wyposażenia i należy je zamawiać oddzielnie. Elementy regulacyjne są identyczne dla wszystkich produktów z konwekcją wymuszoną (system OC).
 KORAWALL Optimal-V WVO   wysokość 450 mm / szerokość110 mm

KORAWALL bokorys   WVO_nárysHPS
                                                                                                                                                                                                                                                                Wymiary podano w mm.

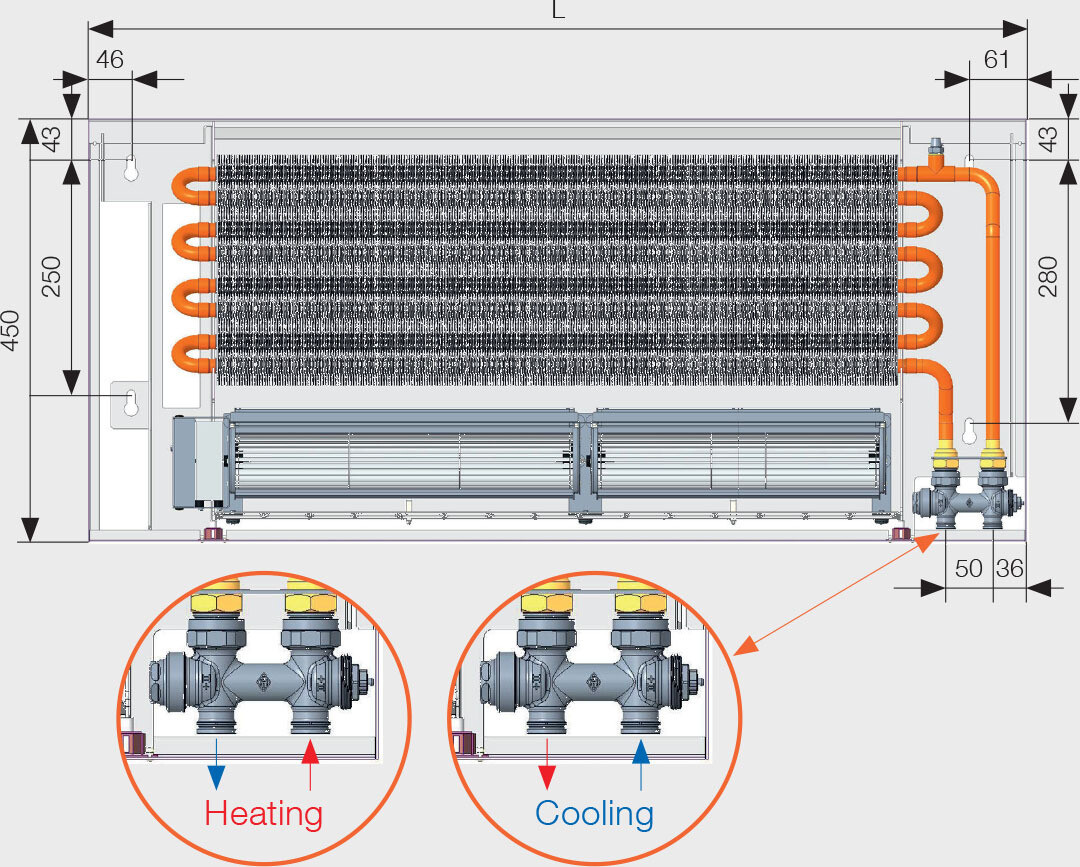

BUDOWA KONWEKTORA

EN_WVT_assambly
Element konstrukcyjny

  • Zalecamy montaż urządzenia ściennego na ścianie zewnętrznej, 100 mm ponad poziomem podłogi.

  • Zalecamy wyposażenie konwektora w zawór regulacyjny LM o zwiększonym przepływie.

  • Dopływ wody musi być zawsze podłączony do rury prowadzącej do górnej części konwektora, a także wyposażony w armaturę regulacyjną LM.

  • Wymiennik ciepła oraz obudowa muszą być odpowiednio zabezpieczone przed zanieczyszczeniami. Urządzenia grzewcze wymagają regularnej konserwacji; wymienniki ciepła oraz wentylatory należy regularnie czyścić.

  • Urządzenie montowane jest na ścianie za pomocą tylnego elementu nośnego. Przed podłączeniem wymiennika ciepła do instalacji grzewczej zalecamy sprawdzenie prawidłowego ustawienia wymiennika wraz z armaturą oraz obudową

  • Należy pamiętać o zapewnieniu źródła zasilania w pobliżu miejsca montażu.HPS

info  Urządzenie przeznaczone jest wyłącznie do chłodzenia w strefie bezkondensacyjnej, tj. powyżej temperatury punktu rosy. Urządzenie nie jest wyposażone w odprowadzenie kondensatu.

KOD ZAMÓWIENIOWY

Przykładowy kod zamówieniowy: WVO-125/45/11-V5SPSP-10-RT

Konwektor ścienny KORAWALL Optimal-V WVO, długość 150 cm, wysokość 45 cm, szerokość 11 cm, kolor całej obudowy wraz z elementem nośnym – biały RAL 9016, wymiennik ciepła Al/Cu lakierowany ochronnym lakierem RAL 9005, podłączenie dolne prawe ze standardową regulacją.

KORAWALL
 Wentylator
Optimal-V

Długość/
Głębokość/Szerokość (cm)

Podłączenie konwektora
Kolor
wymiennika ciepła
Wykonanie obudowy
Typ
kratki
Typ podłączenia
Strona podłączenia

Kod koloru

Regulacja
W
V
O
-
120/45/11
-
V
5
S
P
S
P
 -
10
-
RT






 V  rewersyjny 5   RAL 9005
 		 S   standardowe
L   LINE		 P   perforowana S   dolne



 P   prawe
L   lewe

 10   RAL 9016
39   matowa RAL 9005
**    aktualną paletą
99   inny RAL		   RT  standardowa regulacja
