KORAWALL Power WKW

z aluminiową kratką osłonową i podwójnym wymiennikiem ciepła

Konwektory ścienne KORAWALL to tradycyjny produkt, który zdobył uznanie wielu zadowolonych klientów na całym świecie. Wyróżniają się nowoczesnym designem, prostym montażem oraz ekonomiczną eksploatacją i doskonale nadają się zarówno do domów, jak i przestrzeni komercyjnych. Do ich głównych zalet należy wysoka wydajność grzewcza nawet przy niewielkich wymiarach. Niska temperatura powierzchniowa, osiągająca maksymalnie 40 °C, zapewnia bezpieczeństwo użytkowania. Dodatkowo brak oddawania ciepła do ścian przyczynia się do efektywnego wykorzystania energii.

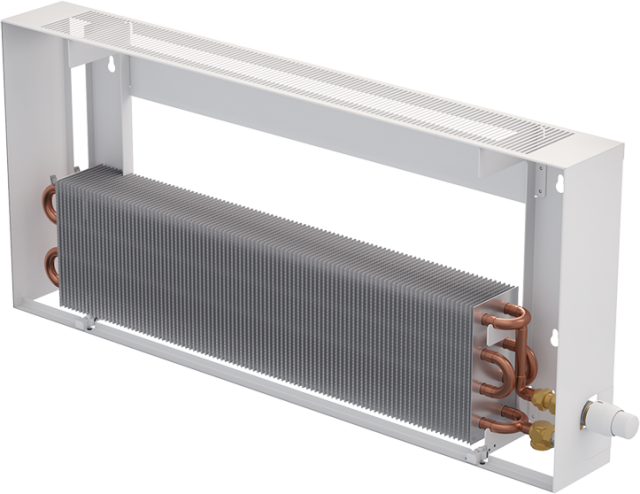

KORAWALL Power WKW – wysokowydajny wymiennik ciepła z podwójną powierzchnią specjalnie profilowanych lamel.

  • Ogrzewanie
  • Konwekcja naturalna
  • Wyższa wydajność
Wysokość [mm] 450, 600 mm
Szerokość [mm] 80, 130 mm
Długość [mm] 400, 600, 800, 1 000, 1 200, 1 400, 1 600, 1 800, 2 000 mm
Moc grzewcza [W] od 136 do 2 469 W
Maks. ciśnienie robocze [MPa] 1,2 MPa
Maks. temperatura robocza 90 °C
Temperatura powierzchni 40 °C W zależności od temperatury wody zasilającej
Przyłącze gwint wewnętrzny G ½"
Podłączenie hydrauliczne dolne (prawe lub lewe)

Moc grzewcza [W] przy t1/t2/ti / EN 442.


KORAWALL Power WKW / Height 450 / Głębokość 80

Moc grzewcza

ΔT = 50 °C Długość [mm] Współczynnik temperaturowy
Głębokość
[mm]
Height
[mm]
400 600 800 1000 1200 1400 1600 1800 2000
80 450 136 263 390 517 644 771 898 1025 1152 1,338
ΔT = 50 °C Długość [mm] Współczynnik temperaturowy
Głębokość
[mm]
Height
[mm]
400 600 800 1000 1200 1400 1600 1800 2000
130 450 219 483 748 1012 1276 1540 1804 2068 2333 1,3699
ΔT = 50 °C Długość [mm] Współczynnik temperaturowy
Głębokość
[mm]
Height
[mm]
400 600 800 1000 1200 1400 1600 1800 2000
80 600 148 287 425 564 702 841 979 1118 1256 1,3462
ΔT = 50 °C Długość [mm] Współczynnik temperaturowy
Głębokość
[mm]
Height
[mm]
400 600 800 1000 1200 1400 1600 1800 2000
130 600 232 512 791 1071 1351 1630 1910 2190 2469 1,3573

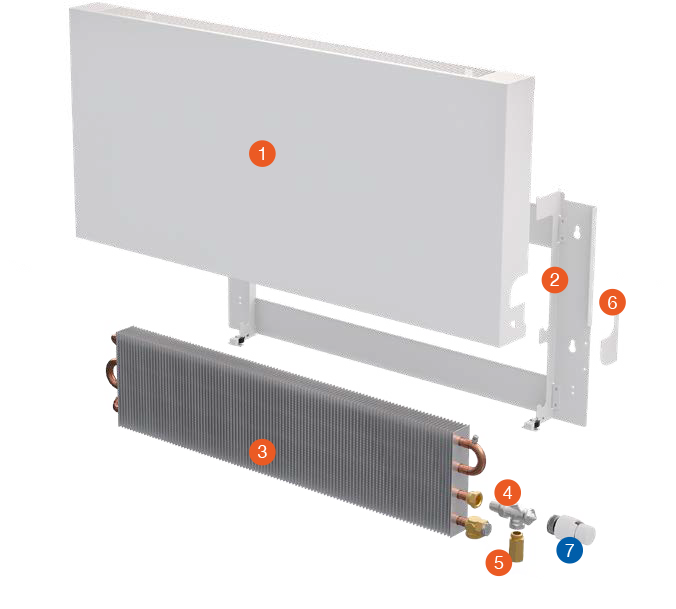

Budowa konwektora


 WKO,WKW - ROZPAD

Wyposażenie standardowe
1 obudowa wykonana z blachy stalowej ocynkowanej, lakierowana w kolorze białym RAL 9016
2 wspornik do montażu ściennego
3 wymiennik ciepła Al/Cu o małej pojemności wodnej, z odpowietrznikiem i specjalnie profilowanymi
lamelami zapewniającymi wyższą wydajność grzewczą
4 osiowy zawór termostatyczny
5 nypl przedłużający
6 magnetyczna osłona boczna w kolorze obudowy
  instrukcja montażu i konserwacji, opakowanie kartonowe

Wyposażenie dodatkowe

7 głowice termostatyczne
  dostępne dodatkowe kolory obudowy z palety RAL
  termostat pokojowy SIEMENS RAA21 lub SIEMENS RDE 100.1
  siłownik termoelektryczny TEP 230 lub TEP 24
  głowica termostatyczna z wbudowanym sterowaniem i zdalnym czujnikiem zanurzeniowym


infoW przypadku bardzo niskich parametrów temperaturowych lub niewystarczającej wydajności grzewczej konwektora z konwekcją naturalną zalecamy zastosowanie konwektora z konwekcją wymuszoną z serii KORAWALL WV.
PODSUMOWANIE TYPÓW KORAWALL Power WKW – wysokość 450 lub 600 mm / szerokość 80 lub 130 mm

Szerokość 80 [mm]

Szerokość 130 [mm]

Szerokość 450 lub 600 [mm]

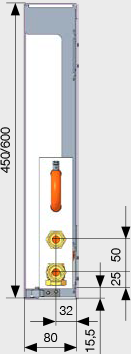

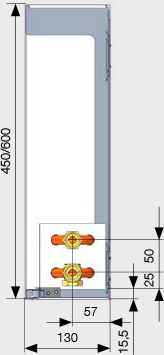

KORAWALL WKW-100-45-08_bok KORAWALL WKO-100-45-13_bok

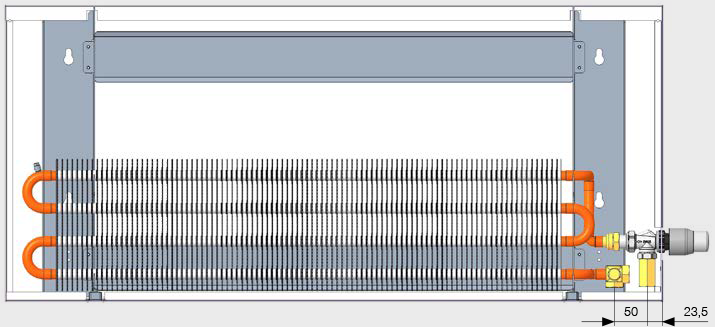

KORAWALL WKW-100-45-08_čelo

Wymiary podano w mm.

Instrukcja montażu

Zalecamy montaż konwektorów ściennych na ścianach zewnętrznych, 100 mm ponad poziomem podłogi. Konwektory dostarczane są jako kompletnie zmontowane urządzenia i powinny być mocowane do ściany za pomocą dołączonego zestawu montażowego (osiowy zawór termostatyczny, nypl przedłużający). Prosimy o zapoznanie się z planem mocowania. Szczegółowe informacje znajdują się w instrukcji montażu dołączonej do każdego urządzenia.

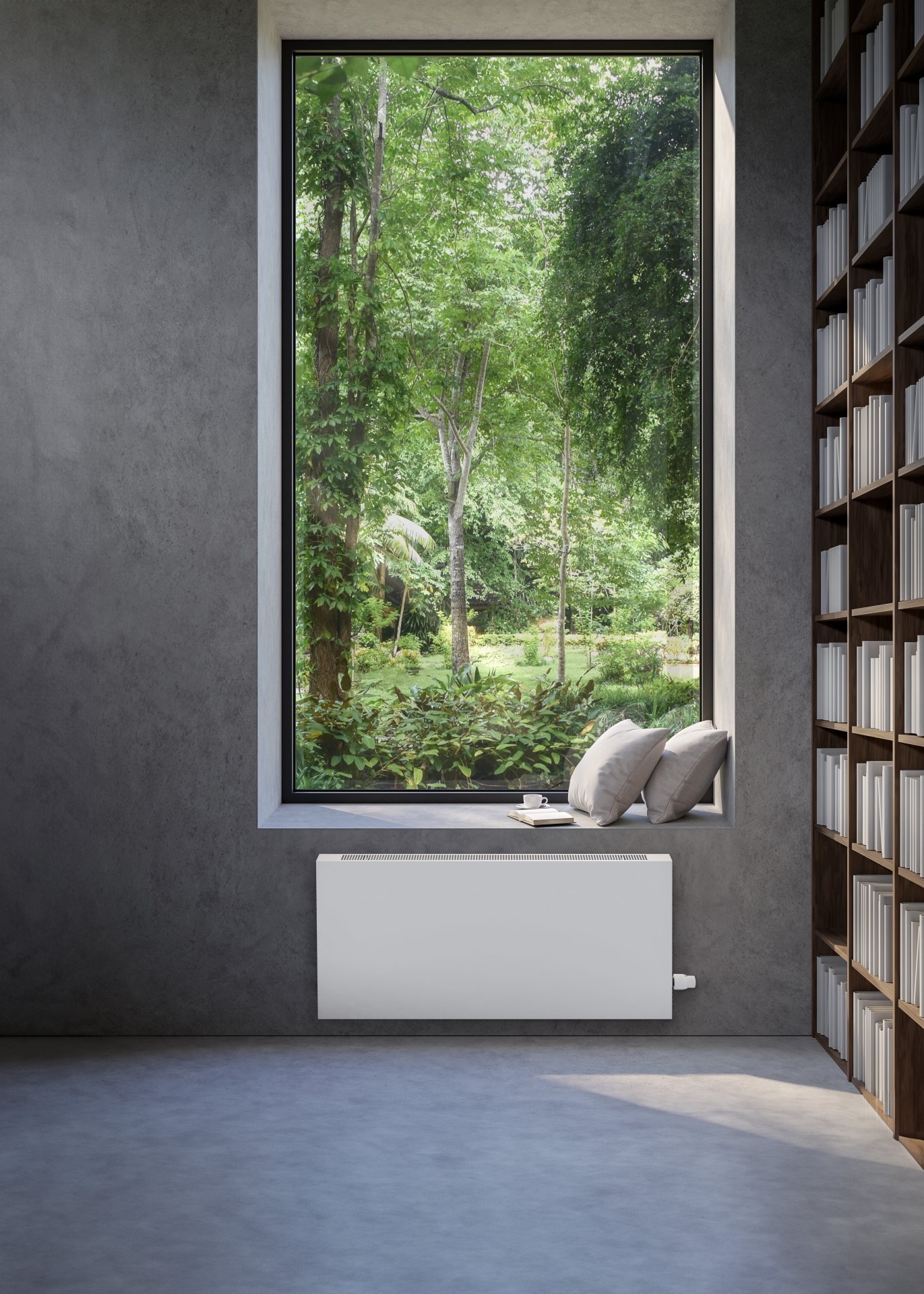

KORAWALL-WKO-okno-do-zahrady

Konwektory KORAWALL dostępne są z podłączeniem prawym lub lewym. Wymaganą stronę podłączenia należy określić w zamówieniu.

W przypadku bardzo niskich parametrów temperaturowych lub niewystarczającej wydajności grzewczej konwektora z konwekcją naturalną zalecamy zastosowanie konwektora z konwekcją wymuszoną z serii KORAWALL WV.

















KOD ZAMÓWIENIOWY

Przykładowy kod zamówieniowy: WKW-100/60/08-V1SPSP-39

Konwektor ścienny KORAWALL Power WKW, długość 100 cm, wysokość 60 cm, szerokość 8 cm, kolor obudowy z perforowaną kratką – matowa czerń RAL 9005, podłączenie dolne prawe.

KORAWALL
Konwekcja
naturalna
Typ

Długość/ Głębokość/
Szerokość [cm]

Podłączenie
konwektora
Kolor
wymiennika
ciepła
Wykonanie
osłony
przedniej
Typ
kratki
Typ
podłączenia
Strona
podłączenia

Kod koloru
W
K
W
-
120/45/13
-
V
1
S
P
S
P
-
10


Power



rewersyjny
bez lakieru
S standard
L LINE
perforowana
dolne
  prawe
  lewe
  10   RAL 9016
39   matowa RAL 9005
**    aktualną paletą
99   inny RAL
