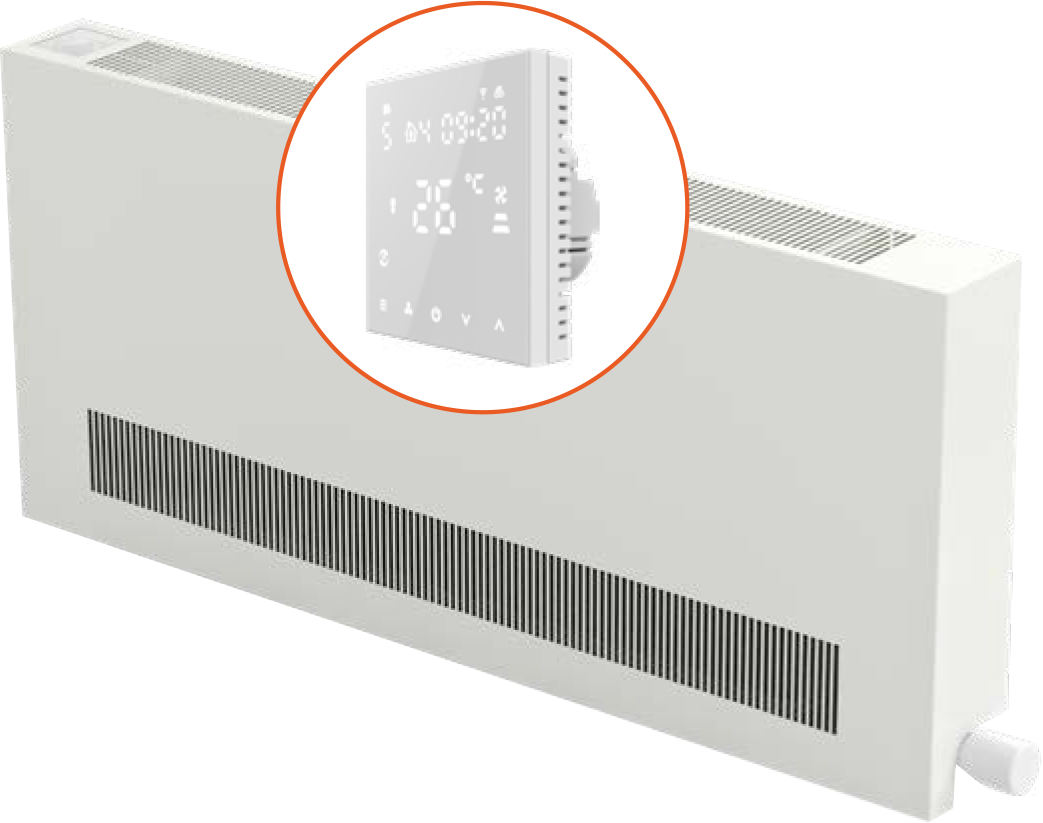

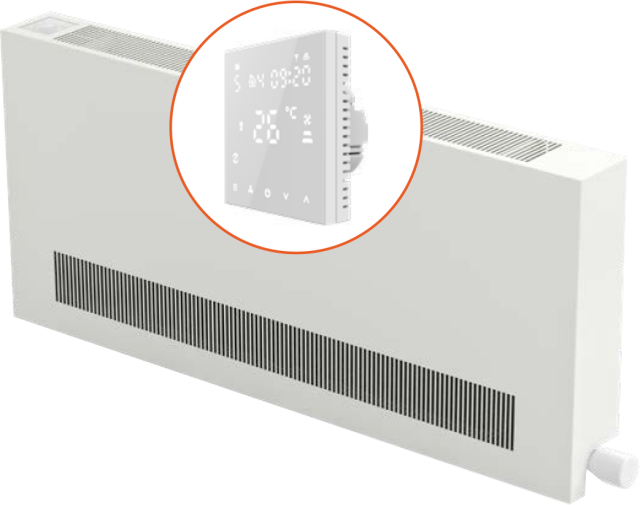

KORAWALL Therm-V WVT

wyposażony w dotykowy termostat LED

Konwektor ścienny KORAWALL Therm-V WVT to nowoczesne urządzenie grzewcze przeznaczone do niskotemperaturowych systemów ogrzewania z zasilaniem 24 V DC. Wyposażony jest w specjalnie zaprojektowany wymiennik ciepła Al/Cu lakierowany na kolor RAL 9005 oraz energooszczędne, ciche wentylatory z regulacją prędkości za pomocą sygnału 0–10 V DC.
Sterowanie wentylatorem oraz temperaturą odbywa się za pomocą zintegrowanego elektronicznego termostatu pokojowego HY607LIC z dotykowym wyświetlaczem LED.
Konwektor KORAWALL Therm-V WVT osiąga wysoką wydajność grzewczą nawet przy niskich parametrach temperaturowych i może być wykorzystywany również do chłodzenia w zakresie bezkondensacyjnym.
Dzięki swoim właściwościom idealnie nadaje się do szerokiego zakresu zastosowań – od nowych inwestycji i domów jednorodzinnych po budynki biurowe i modernizacje.

Dane techniczne Zapytanie

Chłodzenie lekkie
Konwekcja wymuszona
Synergia pomp ciepła

KORAWALL Therm-V WVT	blacha stalowa ocynkowana RAL 9016 wyposażony w dotykowy termostat LED
Wysokość [mm]	450
Szerokość [mm]	110
Długość [mm]	600, 750, 1 000, 1 250, 1 500, 1 750, 2 000
Moc grzewcza [W]	od 190 do 8 960 W
Moc chłodnicza [W]	do 1 419 W
Wysokość wymiennika [mm]	240
Szerokość wymiennika [mm]	60
Maks. ciśnienie robocze [MPa]	1,2 MPa
Maks. temperatura robocza [°C]	75 °C
Temperatura powierzchni [°C]	40 °C
Przyłącze gwint	wewnętrzny G ½"

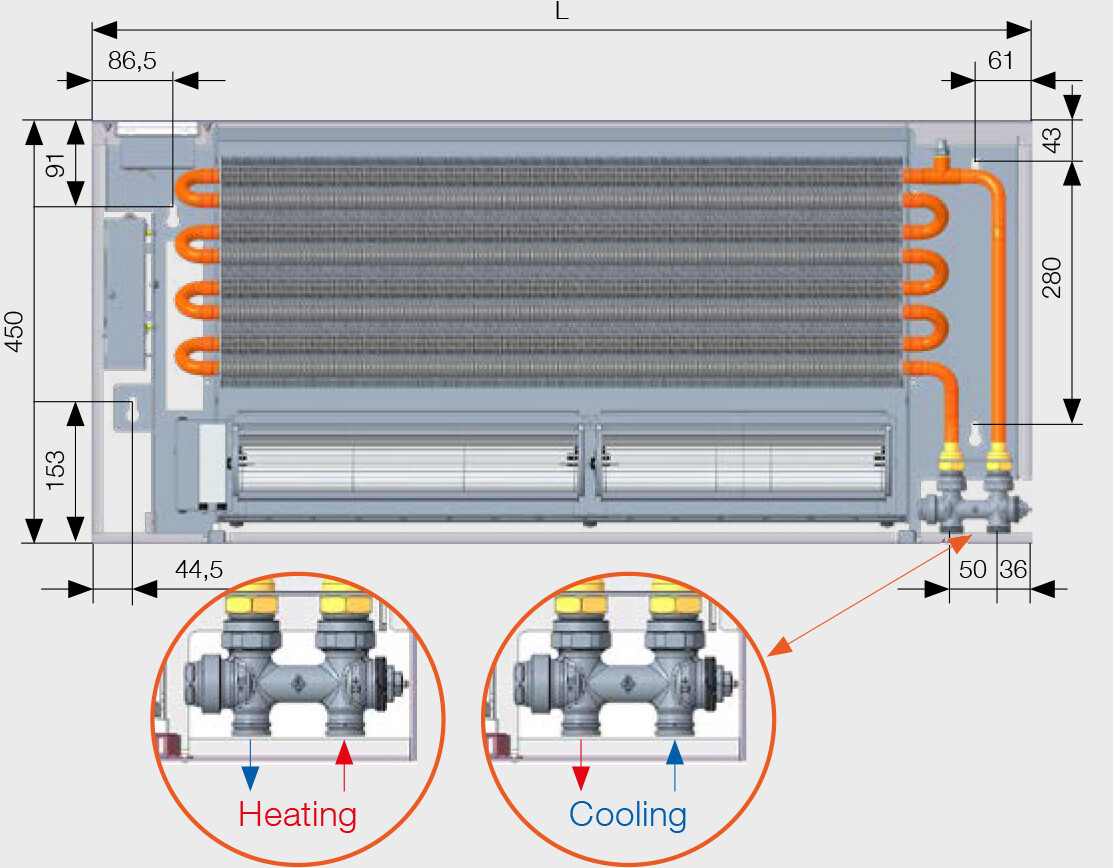

Podłączenie hydrauliczne	dolne (prawe lub lewe)

Urządzenie przeznaczone jest wyłącznie do chłodzenia w strefie bezkondensacyjnej, tj. powyżej temperatury punktu rosy. Urządzenie nie jest wyposażone w odprowadzenie kondensatu.

Moc grzewcza [W] dla t1/t2/ti / EN 16430.

Moc grzewcza
Moc chłodnicza

Moc grzewcza

Temperatura na wlocie w °C

Temperatura na wylocie w °C

Temperatura powietrza w °C

ΔT

Głębokość 450 / Szerokość 110
Length	Poziom prędkości	Moc grzewcza	Zasilanie elektryczne / 24 V DC	Poziom ciśnienia akustycznego [dB(A)]	Wydajność akustyczna [dB(A)]
600	0		0	-	-
600	1		2	23,2	31,2
600	2		3	32,3	40,3
600	3		6	40,8	48,8
750	0		0	-	-
750	1		2	24,9	32,9
750	2		3	34	42
750	3		7	42,3	50,3
1000	0		0	-	-
1000	1		3	26,3	34,3
1000	2		4	35,2	43,2
1000	3		10	43,9	51,9
1250	0		0	-	-
1250	1		3	26,7	34,7
1250	2		5	35,3	43,3
1250	3		11	44,9	52,9
1500	0		0	-	-
1500	1		4	28,7	36,7
1500	2		8	37,4	45,4
1500	3		19	46,4	54,4
1750	0		0	-	-
1750	1		5	30,2	38,2
1750	2		9	38,9	46,9
1750	3		22	47,6	55,6
2000	0		0	-	-
2000	1		5	30,5	38,5
2000	2		10	39	47
2000	3		23	48,2	56,2

Moc chłodnicza

Temperatura na wlocie w °C

Temperatura na wylocie w °C

Temperatura powietrza w °C

ΔT

Głębokość 450 / Szerokość 110
Length	Poziom prędkości	Moc chłodnicza	Zasilanie elektryczne / 24 V DC	Poziom ciśnienia akustycznego [dB(A)]	Wydajność akustyczna [dB(A)]
600	0		0	-	-
600	1		2	23,2	31,2
600	2		3	32,3	40,3
600	3		6	40,8	48,8
750	0		0	-	-
750	1		2	24,9	32,9
750	2		3	34	42
750	3		7	42,3	50,3
1000	0		0	-	-
1000	1		3	26,3	34,3
1000	2		4	35,2	43,2
1000	3		10	43,9	51,9
1250	0		0	-	-
1250	1		3	26,7	34,7
1250	2		5	35,3	43,3
1250	3		11	44,9	52,9
1500	0		0	-	-
1500	1		4	28,7	36,7
1500	2		8	37,4	45,4
1500	3		19	46,4	54,4
1750	0		0	-	-
1750	1		5	30,2	38,2
1750	2		9	38,9	46,9
1750	3		22	47,6	55,6
2000	0		0	-	-
2000	1		5	30,5	38,5
2000	2		10	39	47
2000	3		23	48,2	56,2

KOMPONENTY GRZEJNIKA

standardowe wyposażenie nie obejmuje armatury regulacyjnej przyłączeniowej

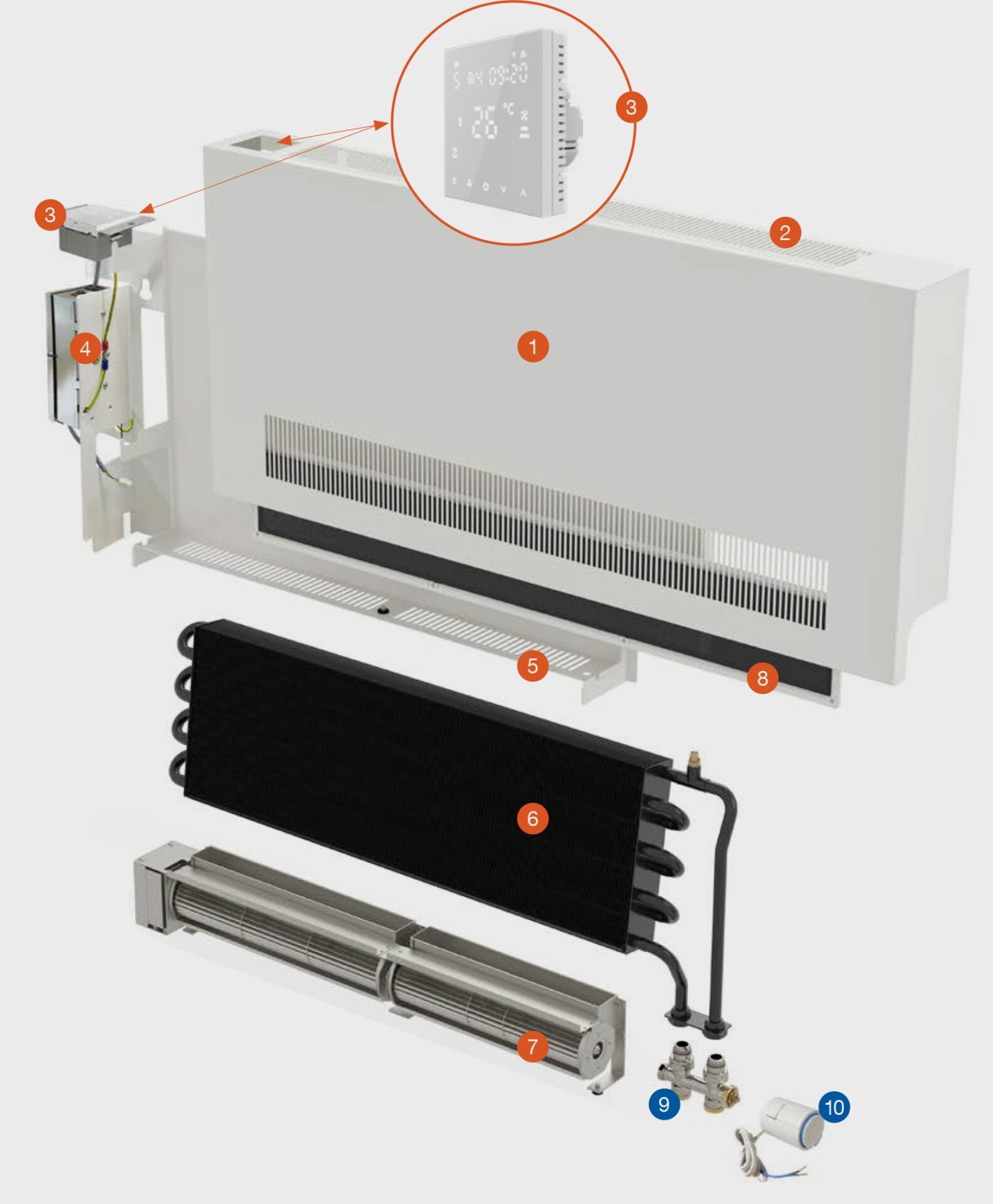

Budowa konwektora

1 obudowa konwektora wykonana z blachy stalowej ocynkowanej
2 bezpieczna kratka osłonowa perforowana w obudowie

3 dotykowy termostat LED
4regulacja mocy
5 element nośny do montażu konwektora na ścianie
6 wymiennik ciepła Al/Cu lakierowany RAL 9005

7 zestaw energooszczędnych wentylatorów EC 24 V DC

8 filtr przeciwkurzowy
9 zawór termostatyczny i regulacyjny LM
10 siłownik termoelektryczny TEP 24

Wyposażenie standardowe

obudowa z blachy stalowej ocynkowanej, lakierowana w kolorze białym RAL 9016 lub
matowym czarnym RAL 9005

element nośny do mocowania urządzenia na ścianie w wykonaniu i kolorze obudowy

wymiennik ciepła Al/Cu lakierowany na czarno RAL 9005, o małej pojemności wodnej, z odpowietrznikiem i specjalnie profilowanymi lamelami zapewniającymi wyższą wydajność grzewczą

termostat HY607LIC z dotykowym wyświetlaczem LED, w kolorze białym lub czarnym zgodnie z kolorem obudowy

elektronika sterująca z zasilaniem 230 V AC / 24 V DC

zestaw tangencjalnych energooszczędnych wentylatorów EC 24 V DC z listwą przyłączeniową

czujnik temperatury otoczenia

filtr przeciwkurzowy

przewód zasilający 230 V – wyłącznie dla regulacji RC

instrukcja montażu i konserwacji, opakowanie kartonowe

Wyposażenie dodatkowe

wykończenie obudowy w kolorach zgodnych z paletą RAL

siłownik termoelektryczny TEP 24 V DC

armatura regulacyjna LM – (prosta, kątowa)

Chłodzenie możliwe jest wyłącznie w strefie bezkondensacyjnej, tj. powyżej temperatury punktu rosy. Urządzenie nie posiada wbudowanego odprowadzenia kondensatu.

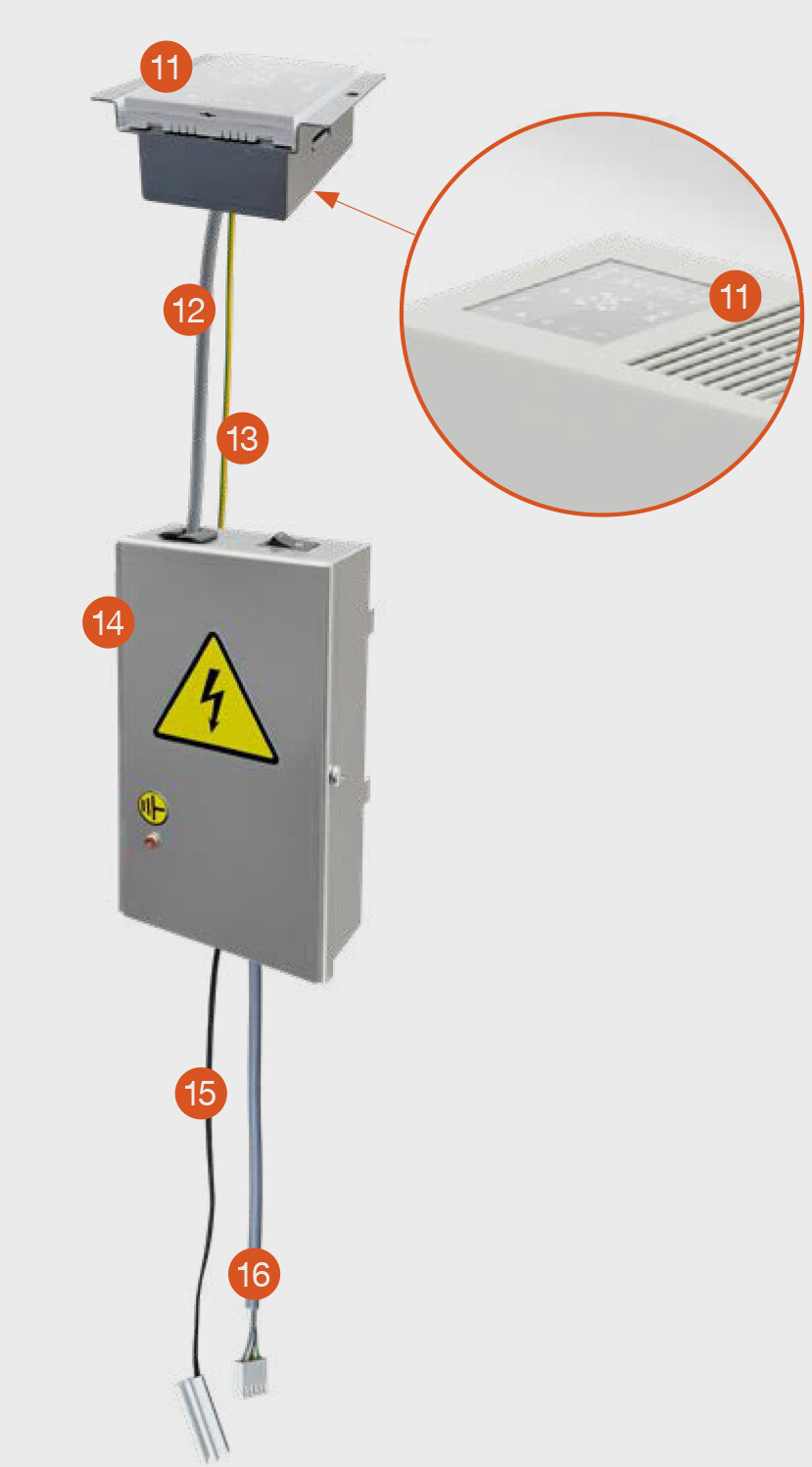

Budowa układu regulacji mocy

11 dotykowy termostat LED
12 przyłącze termostatu
13 przewód uziemiający
14 elektronika sterująca
15 czujnik temperatury (pomieszczenia)
16 przewód sterowania wentylatorem

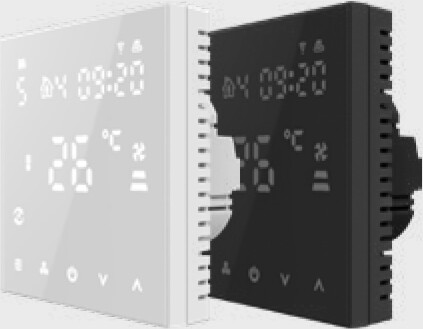

Zintegrowany termostat HY607LIC

Elektroniczny termostat pokojowy HY607LIC z dotykowym wyświetlaczem LED steruje pracą wentylatora oraz temperaturą. Oferuje program tygodniowy z maksymalnie trzema blokami czasowymi, ręczny i automatyczny tryb pracy oraz automatyczne przełączanie pomiędzy trybem ogrzewania, chłodzenia i wentylacji. Sterowanie możliwe jest nie tylko bezpośrednio z poziomu wyświetlacza, ale również zdalnie za pomocą aplikacji Wi-Fi na smartfony z systemem Android i iOS. Dla zwiększenia bezpieczeństwa sterowanie może zostać zabezpieczone kodem PIN.

KOD ZAMÓWIENIOWY

Przykładowy kod zamówieniowy: WVT-125/45/11-V5SPSP-10-RT

Konwektor ścienny KORAWALL Therm-V WVT, długość 125 cm, wysokość 45 cm, szerokość 11 cm, z rewersyjnym wymiennikiem ciepła lakierowanym na RAL 9005, obudowa i perforowana kratka w kolorze białym RAL 9016, podłączenie dolne prawe ze standardową regulacją.

KORAWALL	Wentylator	Therm-V		Długość/ Głębokość/Szerokość (cm)		Podłączenie konwektora	Kolor wymiennika ciepła	Wykonanie obudowy	Typ kratki	Typ podłączenia	Strona podłączenia		Kod koloru		Regulacja
W	V	T	-	120/45/11	-	V	5	S	P	S	P	-	10	-	RT
						V rewersyjny	5 RAL 9005	S standardowe L LINE	P perforowana	S dolne	P prawe L lewe		10 RAL 9016 39 matowa RAL 9005 ** aktualną paletą 99 inny RAL		RT standardowa regulacja RC z przewodem zasilającym*

* urządzenie KORAWALL Therm-V WVT wyposażone jest w podłączony przewód zasilający 230 V.
