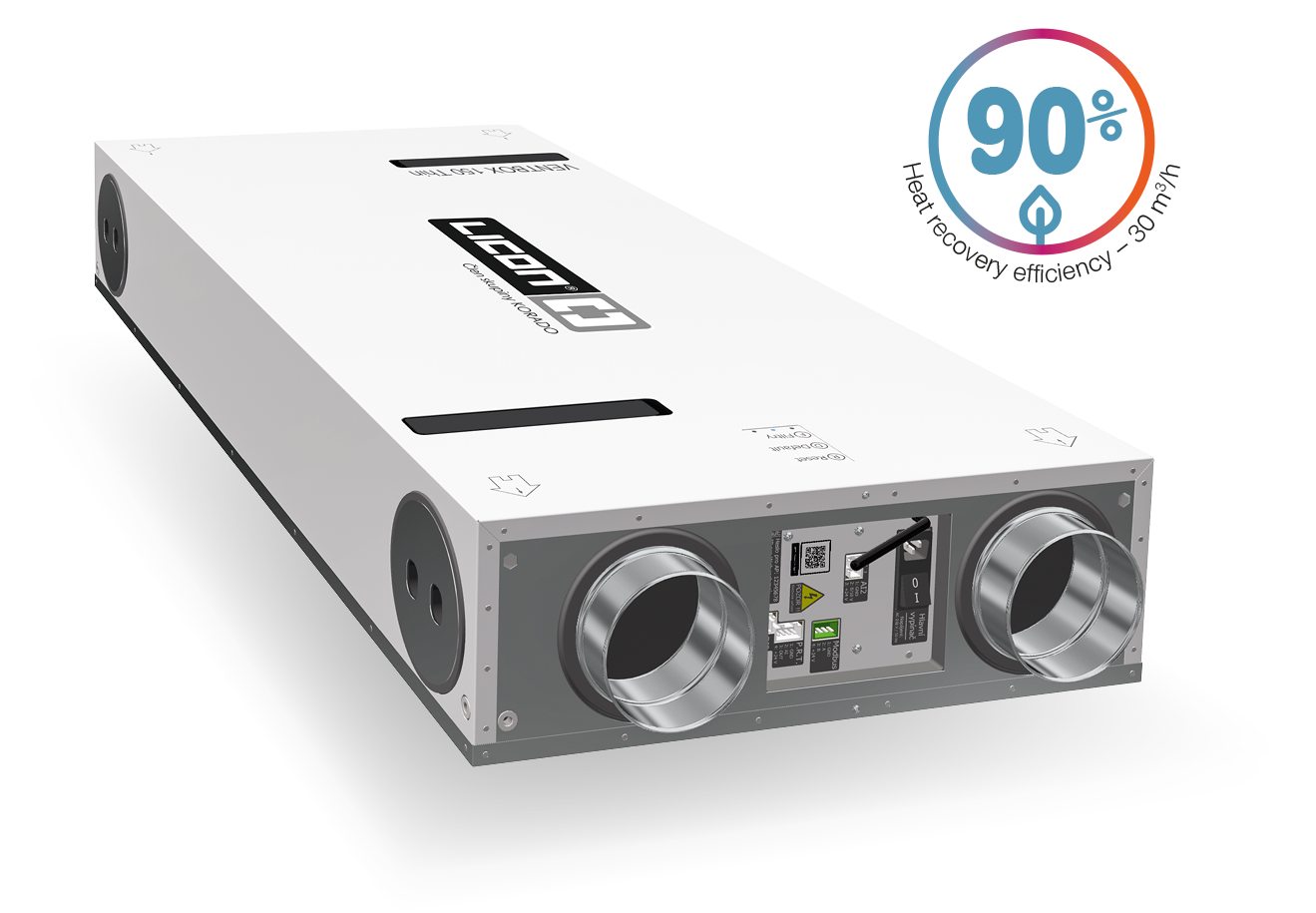

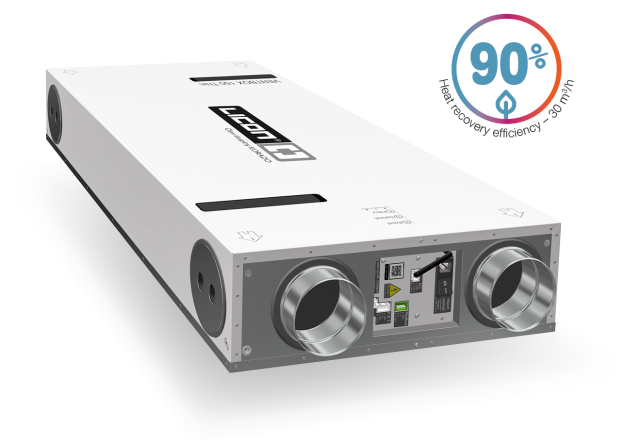

VENTBOX 150 Thin

Apartamenty do 100 m²

Jednostka centralnej rekuperacji VENTBOX 150 Thin to rewolucyjne i przyjazne użytkownikowi rozwiązanie optymalizujące jakość powietrza w domu. Ta nowoczesna jednostka została zaprojektowana z wykorzystaniem najnowszych technologii i rozwiązań technicznych, aby zapewnić maksymalny komfort oraz wydajność w mieszkaniach i niewielkich domach jednorodzinnych. Urządzenie skutecznie oczyszcza powietrze z alergenów i pyłków, efektywnie usuwa zużyte powietrze oraz parę wodną, charakteryzuje się niskim zużyciem energii, ogranicza nadmiar CO₂ i może być sterowane za pomocą interfejsu webowego. Dzięki jednostce VENTBOX 150 użytkownik ma pewność, że w domu zawsze będzie świeże i zdrowe powietrze.

Wersja Optimum

To innowacyjna i wydajna jednostka odzysku ciepła, zaprojektowana w celu osiągnięcia maksymalnej wydajności przy jednoczesnym zachowaniu ekonomicznej eksploatacji. Urządzenie wyposażono we wszystkie niezbędne elementy techniczne zapewniające efektywną pracę oraz optymalizację wszystkich parametrów działania.

Wersja Premium

Jednostka została dodatkowo wyposażona w bezkonkurencyjne silniki z funkcją stałego przepływu powietrza. Te wyjątkowe wentylatory kompensują straty ciśnienia (np. w przypadku ograniczenia przepływu na nawiewie). Dzięki zastosowaniu wysokiej klasy silników EC urządzenie pracuje bardziej efektywnie i ekonomicznie, co pozytywnie wpływa zarówno na dynamikę działania, jak i oszczędność eksploatacji systemu rekuperacji. System automatycznie kompensuje zmiany strat ciśnienia w instalacji, np. podczas stopniowego zabrudzania filtrów, zapewniając równomierną wentylację oraz wysoką sprawność odzysku ciepła. Jednostka oferuje bardziej zaawansowane możliwości pracy i sterowania.

Wersja Radonowa

Wersja Radonowa stanowi część kompleksowego systemu antyradonowego, który skutecznie obniża stężenie radonu w budynku. Jednostka wyposażona jest w sondę radonową do ciągłego monitorowania oraz automatycznej reakcji w przypadku wzrostu poziomu radonu. Bazuje na wersji Premium i została wyposażona w inteligentne silniki EC z funkcją stałego przepływu powietrza, zapewniające stabilną i niezawodną pracę.

Przed zamówieniem wersji Radonowej konieczne jest przeprowadzenie diagnostyki obiektu, która określi odpowiedni typ jednostki dla danego budynku. Dla prawidłowego działania niezbędne jest również wykonanie diagnostyki oraz profesjonalnej konfiguracji przez przeszkoloną firmę specjalistyczną – bez tych działań nie można zagwarantować właściwej skuteczności i funkcjonalności rozwiązania.

Wersja Radonowa dostępna jest wyłącznie jako część systemu antyradonowego, więcej informacji na stronie www.radonfree.eu.

Parametry techniczne Zapytanie

Wydajne usuwanie powietrza wywiewanego
Na suficie, ścianie lub podłodze
Niskie zużycie energii

Zalecana powierzchnia	do 100 m²
Klasa energetyczna	A
Możliwość montażu	Montaż podłogowy, pod stropem, ścienny / wariant lewy lub prawy
Wymiary (wys. × szer. × gł.)	192 × 593 × 1 248 mm
Masa [kg]	20 kg
Napięcie	230 V AC/50 Hz
Prąd elektryczny bez podgrzewania wstępnego [A]	0,3 A
Prąd elektryczny z podgrzewaniem wstępnym [A]	3,7 A
Maks. pobór mocy jednostki bez podgrzewania wstępnego [W]	72 W
Maks. moc podgrzewania wstępnego [W]	1 024 W
Całkowity pobór mocy	1 096 W
Stopień ochrony IP	30

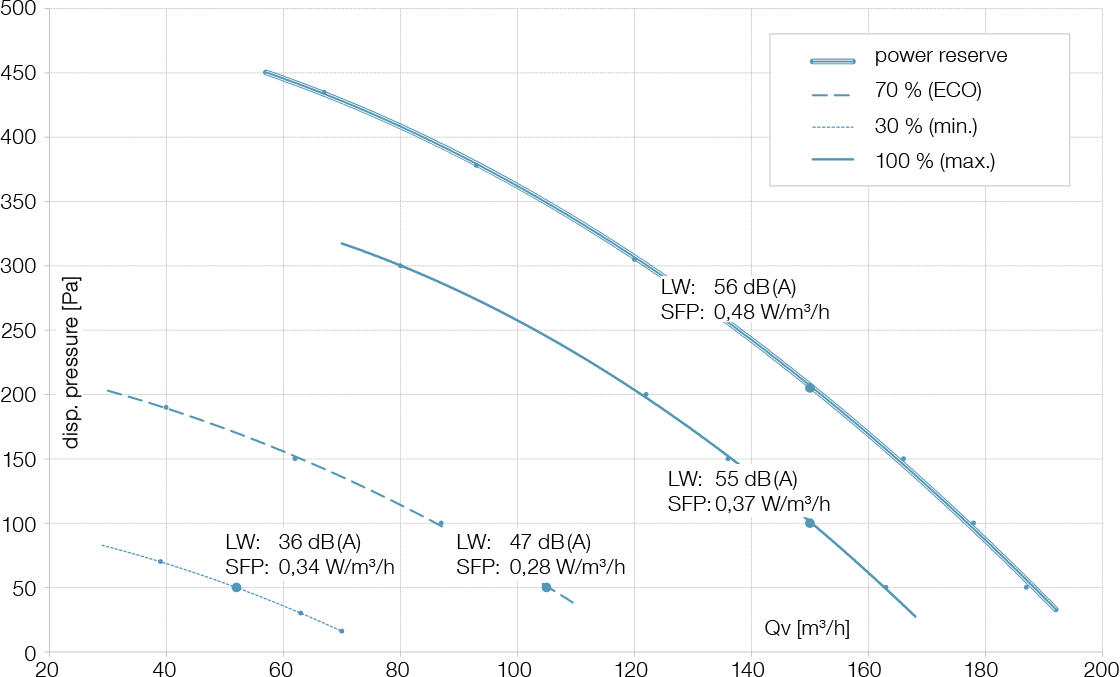

Przepływ powietrza [m³/h]	30–150 m³/h
Maksymalny przepływ powietrza w trybie BOOST [m³/h]	200 m³/h
Referencyjny przepływ powietrza [m³/h]	105 m³/h
Spręż dyspozycyjny [Pa]	50–350 Pa
Moc akustyczna L_WA [m³/h/Pa/dB]	105 m³/h/50 Pa/46,9 dB
Sprawność odzysku ciepła / przepływ	78 %/150 m³/h; 83 %/105 m³/h; 88 %/50 m³/h
Pobór mocy elektrycznej (bez podgrzewania wstępnego)	55 W/150 m³/h; 29 W/105 m³/h; 17 W/50 m³/h
∅ króćców przyłączeniowych [mm]	125 mm
Typ przewodu odprowadzania kondensatu	HT DN 32 mm
Jednostkowy pobór mocy SPI* W/m³/h	0,29 W/przy referencyjnym przepływie powietrza 105 m³/h i sprężu dyspozycyjnym 50 Pa
Maks. liczba wszystkich czujników (CO₂ / RH / RADON …)	9
Złącze dla czujnika pożarowego lub podłączenia EPS	Tak
Automatyczna ochrona przeciwzamrożeniowa	Tak
Funkcja bypass (obejście wymiennika)	Tak
Wentylacja intensywna	Tak
Tygodniowy tryb czasowy	Tak
Pomiar zużycia energii	Tak
Komunikacja Modbus TCP/IP	Tak
Komunikacja Modbus RTU	Tak
Wejście analogowe	2
Wejście cyfrowe	1
Sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego	Tak
Sygnalizacja zabrudzenia filtrów na podstawie spadku ciśnienia na filtrze	Wersja Premium
Filtry nawiew/wywiew (% cząstek zatrzymanych w danej klasie filtracji) – wersja Optimum	M5 ePM10 55 % (F7 opcjonalnie)
Filtry nawiew/wywiew (% cząstek zatrzymanych w danej klasie filtracji) – wersja Premium	F7 ePM1 70 %
Standardowo jednostka wyposażona jest w przeciwprądowy wymiennik ciepła (HRV)

Przeciwprądowy wymiennik entalpiczny ERV

Przeciwprądowy wymiennik entalpiczny stanowi opcjonalny element systemu rekuperacji, który oprócz odzysku ciepła umożliwia również odzysk wilgoci. Wspomaga tym samym utrzymanie optymalnej wilgotności powietrza wewnętrznego oraz zwiększa komfort użytkowników mieszkań i budynków mieszkalnych. Systemy te oferują wiele korzyści, w tym wysoką efektywność energetyczną, obniżenie kosztów ogrzewania oraz poprawę jakości powietrza wewnętrznego.

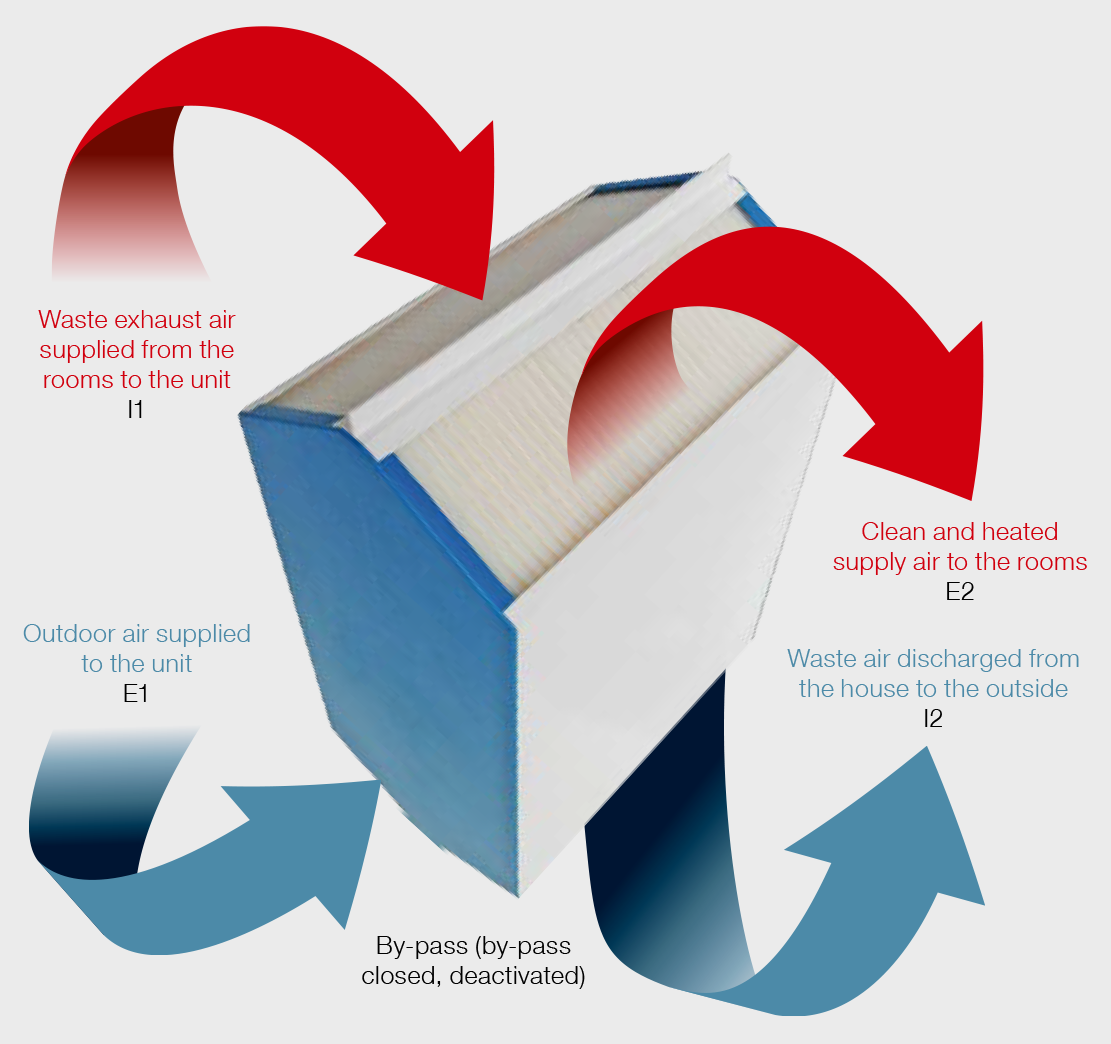

Zasada działania wymiennika przeciwprądowego

Entalpiczny wymiennik ciepła można zamówić osobno lub doposażyć w późniejszym czasie; po bardzo prostym montażu cała jednostka zostaje wyposażona w zaawansowaną technologię.

Główne cechy i zalety

Wymiana ciepła – entalpiczny wymiennik ciepła ERV umożliwia przekazywanie energii cieplnej z cieplejszego powietrza wywiewanego do chłodniejszego powietrza zewnętrznego, zwiększając tym samym temperaturę powietrza nawiewanego do budynku w okresie zimowym. Pomaga to ograniczyć koszty ogrzewania, ponieważ świeże powietrze jest podgrzewane pasywnie podczas wymiany.
Wymiana wilgoci – oprócz odzysku ciepła entalpiczny wymiennik umożliwia również transfer wilgoci. Jest to istotne dla utrzymania optymalnej wilgotności powietrza wewnątrz pomieszczeń. Wilgoć zawarta w powietrzu wywiewanym jest przekazywana do powietrza nawiewanego, co jest szczególnie korzystne w regionach o ekstremalnych warunkach klimatycznych.
Ograniczenie strat i zanieczyszczeń – entalpiczny wymiennik ciepła oddziela również strumienie powietrza nawiewanego i wywiewanego, zapobiegając przenikaniu zanieczyszczeń, kurzu oraz niepożądanych zapachów z zewnątrz do budynku. Przyczynia się to do poprawy jakości powietrza wewnętrznego.
Oszczędność energii – praca bez konieczności podgrzewania powietrza nawiewanego przy temperaturach zewnętrznych do -5 °C.

Kod zamówieniowy wymiennika entalpicznego dla VENTBOX 150 Thin: VJ-P019

Specyfikacja z wymiennikiem entalpicznym – VENTBOX 150 Thin, wersja Optimum, Premium i Radon
Masa całkowita jednostki	21,5 kg
Klasa energetyczna	A
Sprawność odzysku ciepła przepływ powietrza	70 %/150 m³/h 74 %/105 m³/h 82 %/50 m³/h
Moisture transfer efficiency / Flow rate	48 %/150 m³/h 53 %/105 m³/h 63 %/50 m³/h

KOMPONENTY VENTBOX, FILTRY, STEROWANIE, BYPASS

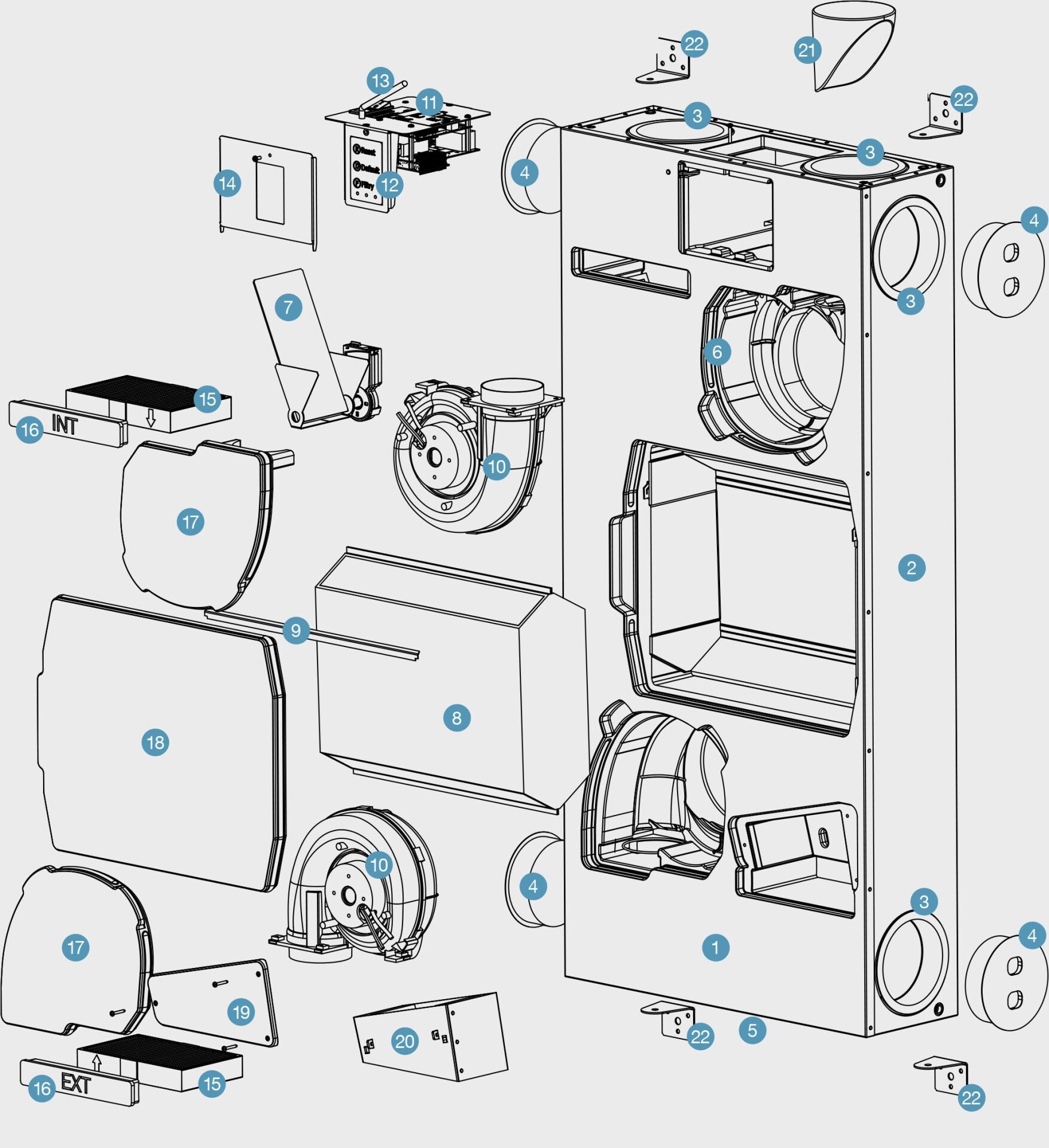

Komponenty VENTBOX

Dla prawidłowego montażu zalecamy zastosowanie króćców przyłączeniowych z uszczelką VSG 125 (producent Multivac).

Podstawowe dane techniczne

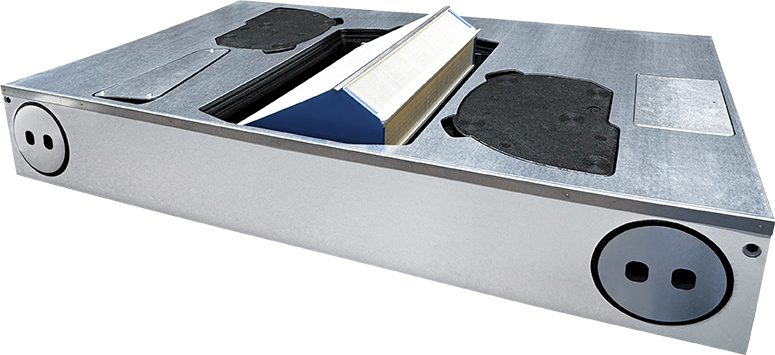

1 jednostka wentylacyjna VENTBOX 150 Thin z jednostronnie ocynkowanej blachy lakierowanej na biało (obudowa niemontowalna)
2 obudowa urządzenia
3 króćce przyłączeniowe kanałów powietrznych ∅ 125 mm
4 zaślepki przyłączeniowe
5 odpływ kondensatu

6 korpus jednostki
7 przepustnica bypass wraz z siłownikiem
8 płytowy przeciwprądowy wymiennik ciepła (HRV/ERV)
9 listwa montażowa
10 wentylatory z wydajnym silnikiem EC

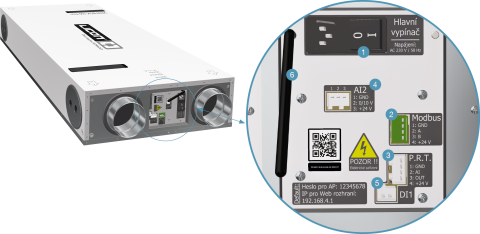

11 elektronika sterująca i zasilanie jednostki (2× wejście analogowe, 1× wejście cyfrowe, złącze do podłączenia czujnika pożarowego lub systemu sygnalizacji pożaru EPS, czujniki temperatury)
12 panel sterująco-informacyjny
13 Wi-Fi
14 osłona elektroniki sterującej
15 filtry powietrza
16 zaślepki filtrów
17 osłona wentylatora
18 osłona wymiennika ciepła
19 osłona podgrzewania wstępnego
20 podgrzewanie wstępne
21 klin kierujący przepływem powietrza (przy zastosowaniu bocznych króćców)
22 kotwienie / mocowanie zawiasów blaszanych wraz z elementami łączącymi

przewód zasilający 230 V
kotwienie / mocowanie zawiasów blaszanych wraz z elementami mocującymi

Podstawowe funkcje oprogramowania

• płynna regulacja wydajności powietrza (strumienia objętościowego) jednostki zarówno w trybie automatycznym, jak i ręcznym
• wyświetlanie aktualnej mocy podgrzewania wstępnego
• automatyczna ochrona przeciwzamrożeniowa
• automatyczna funkcja bypass (obejście wymiennika)
• możliwość ręcznego sterowania bypassem (w trybie letnim)
• możliwość ręcznego odmrażania wymiennika (w trybie zimowym)
• możliwość podłączenia czujnika pożarowego lub elektrycznej sygnalizacji pożarowej (EPS)

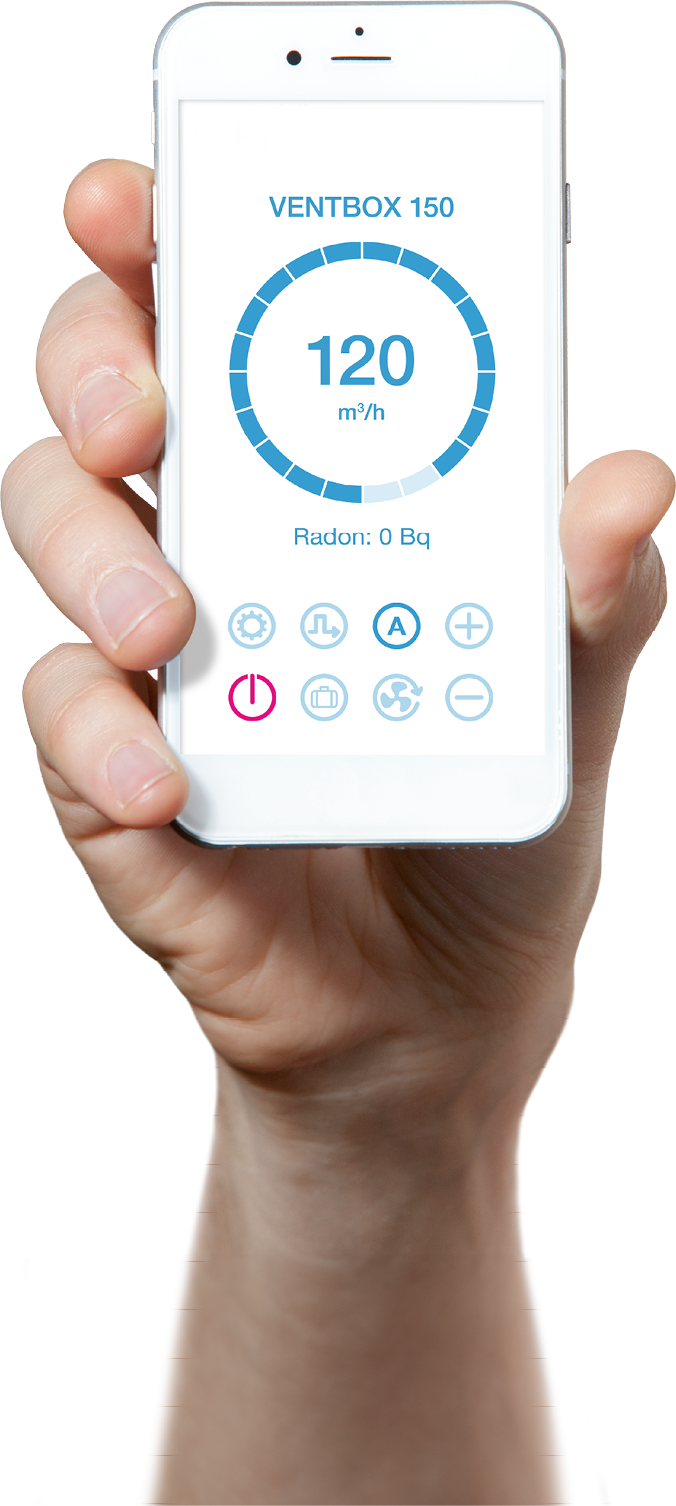

• sterowanie za pomocą interfejsu webowego w sieci lokalnej
• sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego
• tygodniowy tryb czasowy
• komunikacja Modbus RTU
• pomiar zużycia energii
• funkcja opuszczenia obiektu / tryb urlopowy
• komunikacja Modbus z systemem nadrzędnym (np. LOXONE)
• orientacyjna informacja o aktualnym zużyciu energii elektrycznej
• intensywna wentylacja BOOST
• możliwość konfiguracji podłączonych czujników przez użytkownika (CO₂, wilgotność względna, sumaryczne stężenie lotnych związków organicznych)

Optional specification

• króćce przyłączeniowe kanałów powietrznych DN 125
• entalpiczny przeciwprądowy wymiennik ciepła
• płynna regulacja ręczna
• czujnik CO₂
• czujnik wilgotności względnej (RH)
• sonda stężenia radonu – tylko w wersji Radonowej
• czujnik TVOC i HCHO (lotne związki organiczne i formaldehyd)
• sygnalizacja zabrudzenia filtra na podstawie spadku ciśnienia
• sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego
• filtry NAWIEWU (Optimum) F7 (ePM1 70 %)* – pyłkowe
• filtry WYWIEWU (Optimum) F7 (ePM1 70 %)* – pyłkowe
• obudowa izolacyjna (montaż jednostki w miejscu o niższej temperaturze)

wartość (%) określa, ile cząstek danej klasy filtr zatrzymuje

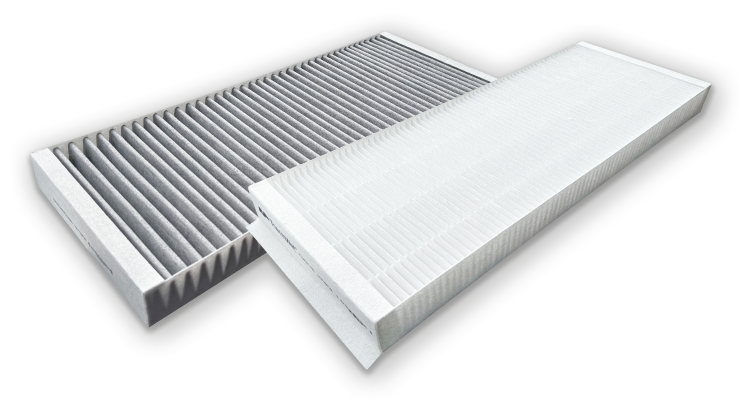

FILTRY

• Klasa filtracji M5 – nawiew (wyłącznie wersja Optimum) – 204 × 127 × 29 mm, ePM10 50 %
• Klasa filtracji M5 – wywiew (wyłącznie wersja Optimum) – 204 × 127 × 29 mm, ePM10 50 %
• Klasa filtracji F7 nawiew – 204 × 127 × 29 mm, ePM1 70 %
• Klasa filtracji F7 wywiew – 204 × 127 × 29 mm, ePM1 70 %

STEROWANIE

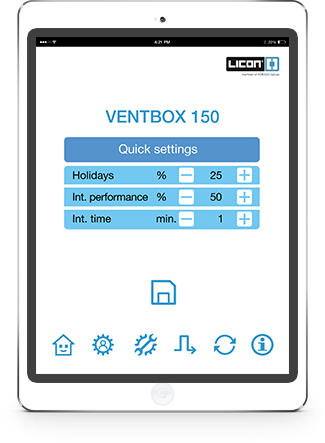

Sterowanie jednostką za pomocą interfejsu webowego

Ekran główny służy do wyświetlania informacji, sterowania oraz konfiguracji jednostki VENTBOX 150 Thin. W centralnej części wyświetlana jest aktualna wydajność pracy jednostki; poniżej znajdują się informacje oraz ikony statusowe, a następnie aktualne wartości mierzone przez czujniki pomieszczeniowe wykorzystywane przez urządzenie (pod warunkiem, że czujniki są podłączone do jednostki rekuperacyjnej). Dolna część zawiera przyciski do obsługi i konfiguracji jednostki rekuperacyjnej.

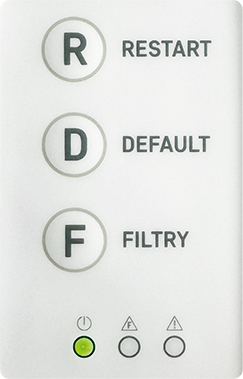

Panel sterująco-informacyjny

Jednostką VENTBOX 150 Thin można standardowo sterować za pomocą interfejsu webowego, jednak wszystkie podstawowe operacje serwisowe można również wykonywać ręcznie (poprzez naciśnięcie odpowiedniego przycisku) na panelu sterowania znajdującym się na froncie urządzenia:

R krótkie naciśnięcie przycisku powoduje restart urządzenia, przy zachowaniu wszystkich ustawień użytkownika i ustawień serwisowych urządzenia.

D dłuższe naciśnięcie przycisku (5 s) powoduje przejście do ustawień fabrycznych, w których jednostka wentylacyjna pracuje stale z obniżoną wydajnością.
Jednocześnie zostaną utracone wszystkie ustawienia użytkownika, w tym ustawienia programu tygodniowego oraz połączenia sieciowe, jeśli zostały wcześniej skonfigurowane. Ustawienia typu wymiennika (ERV/HRV) oraz korekcji wentylatorów pozostają bez zmian. Jednostka wentylacyjna powraca do trybu AP wraz z hasłem logowania ustawionym przez producenta.
F Naciśnięcie przycisku przez 2 s służy do ustawienia nowego interwału wymiany filtrów. Funkcji tej należy używać wyłącznie po wymianie filtrów!

Dioda LED informacyjna
• zielona – zasilanie – miganie – urządzenie podłączone do zasilania (tryb Standby), światło ciągłe – urządzenie w pracy
• niebieska – filtry – światło ciągłe lub miganie oznacza konieczność wymiany filtrów<br>
• czerwona – błąd – należy sprawdzić sekcję „Komunikaty błędów”

By-pass mode

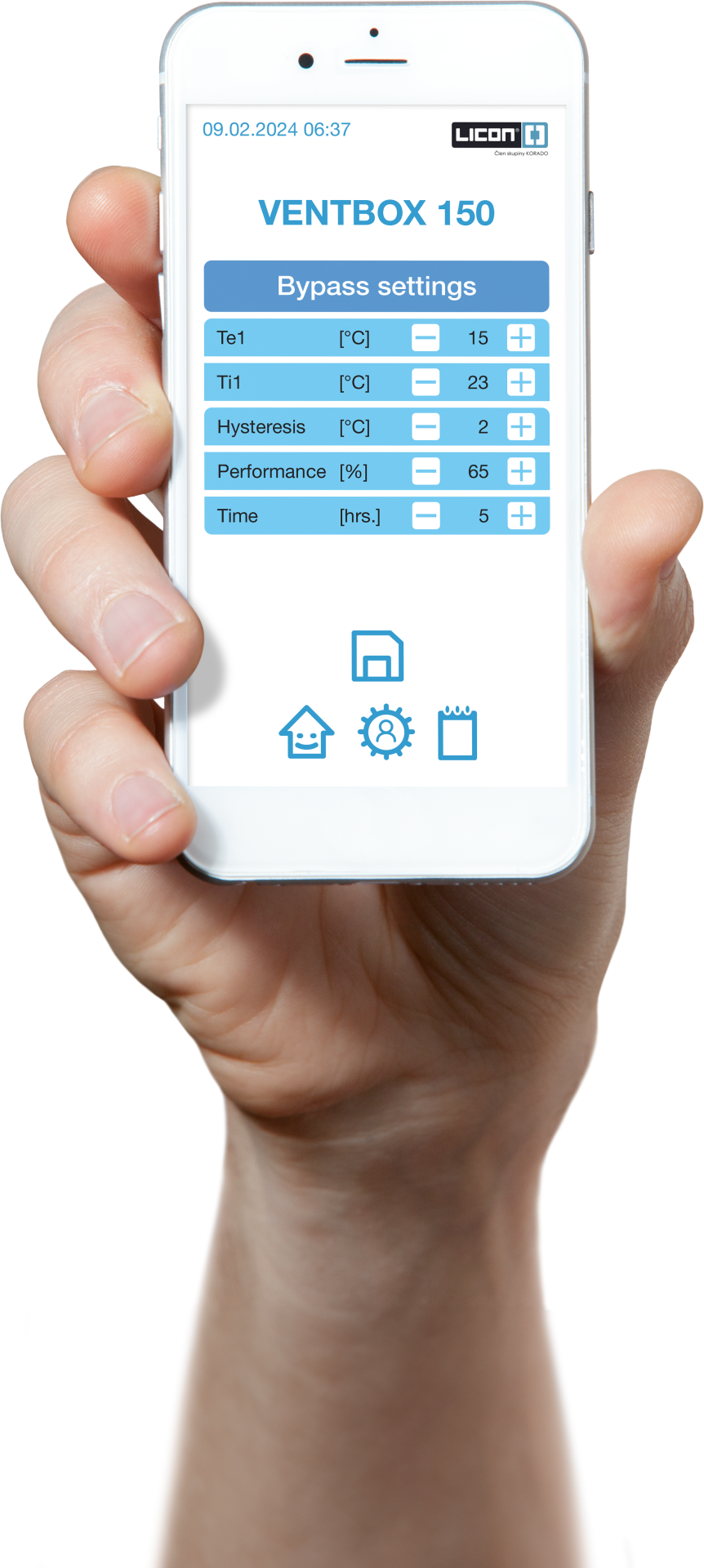

Tryb bypass jest jednym z kluczowych elementów central rekuperacyjnych VENTBOX. Funkcja ta realizowana jest za pomocą przepustnicy bypass wyposażonej w siłownik. W przypadku ręcznej lub automatycznej aktywacji oraz na podstawie zdefiniowanych temperatur ustawionych w interfejsie webowym przepustnica bypass umożliwia ominięcie wymiennika ciepła. Powietrze wywiewane z wnętrza jest kierowane przez przepustnicę bypass poza wymiennik ciepła, a następnie bezpośrednio usuwane na zewnątrz budynku, dzięki czemu nie przekazuje energii cieplnej do powietrza zewnętrznego nawiewanego do jednostki.
Tryb bypass jest najczęściej wykorzystywany w okresie letnim, szczególnie nocą, gdy powietrze zewnętrzne jest naturalnie chłodniejsze. Umożliwia to skuteczne obniżenie temperatury wewnątrz pomieszczeń bez konieczności stosowania aktywnego chłodzenia. Bypass stanowi tym samym efektywne rozwiązanie zapewniające optymalny komfort cieplny we wnętrzach podczas ciepłych miesięcy letnich.

By-pass mode description

1. Zasada działania trybu bypass
– W trybie aktywnym ciepłe powietrze z wnętrza jest bezpośrednio usuwane na zewnątrz bez wymiany ciepła. W tym trybie wymiennik ciepła jest dezaktywowany za pomocą przepustnicy bypass, co zapobiega niepożądanemu ogrzewaniu świeżego powietrza nawiewanego do wnętrza. Do pomieszczeń nawiewane jest świeże, chłodne powietrze.

2. Warunki aktywacji
– Bypass aktywuje się automatycznie, jeśli temperatura wewnątrz pomieszczenia wzrośnie powyżej wartości zadanej ustawionej w interfejsie webowym. Po osiągnięciu wymaganej temperatury we wnętrzu tryb bypass zostaje wyłączony, a jednostka powraca do standardowego trybu odzysku ciepła. W interfejsie webowym można również zdefiniować minimalną temperaturę powietrza nawiewanego do wnętrza.

3. Ochrona i filtracja
– Dla prawidłowego działania i ochrony systemu przepustnica bypass wyposażona jest dodatkowo w filtr bypass. Chroni on wymiennik ciepła oraz silnik przed kurzem i zanieczyszczeniami, które mogą znajdować się w powietrzu odprowadzanym z wnętrza, gdy przepływ powietrza nie przechodzi przez standardowy filtr wywiewny. Filtr bypass jest niezbędny dla zapewnienia długotrwałej niezawodności i efektywności jednostki rekuperacyjnej.

Zalety przepustnicy bypass

• Oszczędność energii – ogranicza potrzebę aktywnego chłodzenia wnętrz w okresie letnim.
• Zwiększony komfort – umożliwia wykorzystanie naturalnie chłodniejszego powietrza zewnętrznego w celu poprawy klimatu wewnętrznego.

Funkcje użytkownika, którymi można sterować

• wyłączenie wentylacji – tryb Standby (jednostka pozostaje podłączona do zasilania)
• przełączanie między trybem automatycznym i ręcznym (A/M)
• jednorazowe obniżenie wydajności wentylacji podczas nieobecności w budynku (tryb urlopowy)
• krótkotrwałe zwiększenie intensywności wentylacji (tryb BOOST)
• ręczne przełączanie przepustnicy bypass (tylko latem)
• ustawienia urządzenia dostępne dla użytkownika

WYMAGANIA DLA INNYCH BRANŻ

Wymagania elektryczne Obowiązkowe przygotowanie Stałe przewody zasilające 3×2,5 z wyłącznikiem nadprądowym 16 A charakterystyka B od rozdzielnicy do jednostki rekuperacyjnej. • Zakończyć gniazdem AC 230 V/50 Hz w odległości nie większej niż 1 m od gniazda zasilania jednostki rekuperacyjnej (gniazdo zasilania jednostki znajduje się pomiędzy króćcami skierowanymi do wnętrza). • Oznaczenie wyłącznika nadprądowego etykietą „rekuperacja”. • Nie blokować – zdalne sterowanie centralne! Opcjonalne przygotowanie Przewód UTP od domowego routera Wi-Fi do jednostki rekuperacyjnej. • Zakończyć gniazdem RJ 45 w miejscu montażu jednostki rekuperacyjnej. Stosowane wyłącznie w przypadku słabego sygnału Wi-Fi, do ewentualnego podłączenia routera Wi-Fi oraz wzmocnienia sygnału Wi-Fi (nie służy do fizycznego podłączenia jednostki rekuperacyjnej). Przyciski intensywnego wywiewu „WC, Łazienka, Kuchnia” • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wszystkich pomieszczeń wymagających intensywnego wywiewu (WC, łazienka, kuchnia oraz inne opcjonalne pomieszczenia). • Połączyć wszystkie przewody od przycisków intensywnego wywiewu równolegle i podłączyć je do jednostki rekuperacyjnej. • Zakończyć wolnym przewodem z zapasem min. 2 m, nie dalej niż 0,5 m od terminala danych jednostki rekuperacyjnej, i oznaczyć „przycisk WC, Łazienka, Kuchnia” itd. • W pomieszczeniach zamontować przycisk chwilowy z powrotem do pozycji wyjściowej. Czujniki CO₂ i HYG oraz panel ciągłej regulacji (P.R.T.) • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wymaganych pomieszczeń dla czujników i panelu P.R.T.; przewody muszą być połączone szeregowo zgodnie z wymaganiami projektu technicznego magistrali RS 485 – czujniki komunikują się za pomocą Modbus RTU! • Zakończyć przewód z zapasem min. 2 m, maksymalnie 0,5 m od terminala danych jednostki rekuperacyjnej (terminale danych znajdują się zawsze pomiędzy króćcami skierowanymi do wnętrza). Zalecenia • Czujnik CO₂ w sypialniach lub salonach powinien być umieszczony na wysokości włączników. • Czujniki wilgotności do łazienek powinny być montowane na ścianie 10 cm poniżej sufitu. • Zawsze należy pozostawić zapas co najmniej 0,3 m na przewodach ciągłych łączących poszczególne czujniki szeregowo.
PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne jednostki VENTBOX 150 Thin realizowane jest za pomocą przewodu zasilającego o długości 1,5 m. Wszystkie złącza znajdują się na panelu sterowania, umieszczonym pomiędzy króćcami skierowanymi do wnętrza. W tym miejscu znajduje się również główny wyłącznik jednostki. 1 Główny wyłącznik jednostki z gniazdem do podłączenia przewodu zasilającego 230 V oraz bezpiecznikiem FST 5×20 10 A/250 V 2 Modbus – podłączenie czujników RH, CO₂, TVOC, Radon, P.R.T. 3 P.R.T. – wejście analogowe do podłączenia zewnętrznego regulatora 4 AI2 – wejście analogowe 5 DI1 – wejście cyfrowe dla przycisków intensywnego wywiewu (łazienka, kuchnia, WC) 6 Antena do komunikacji bezprzewodowej (połączenie z siecią Wi-Fi).

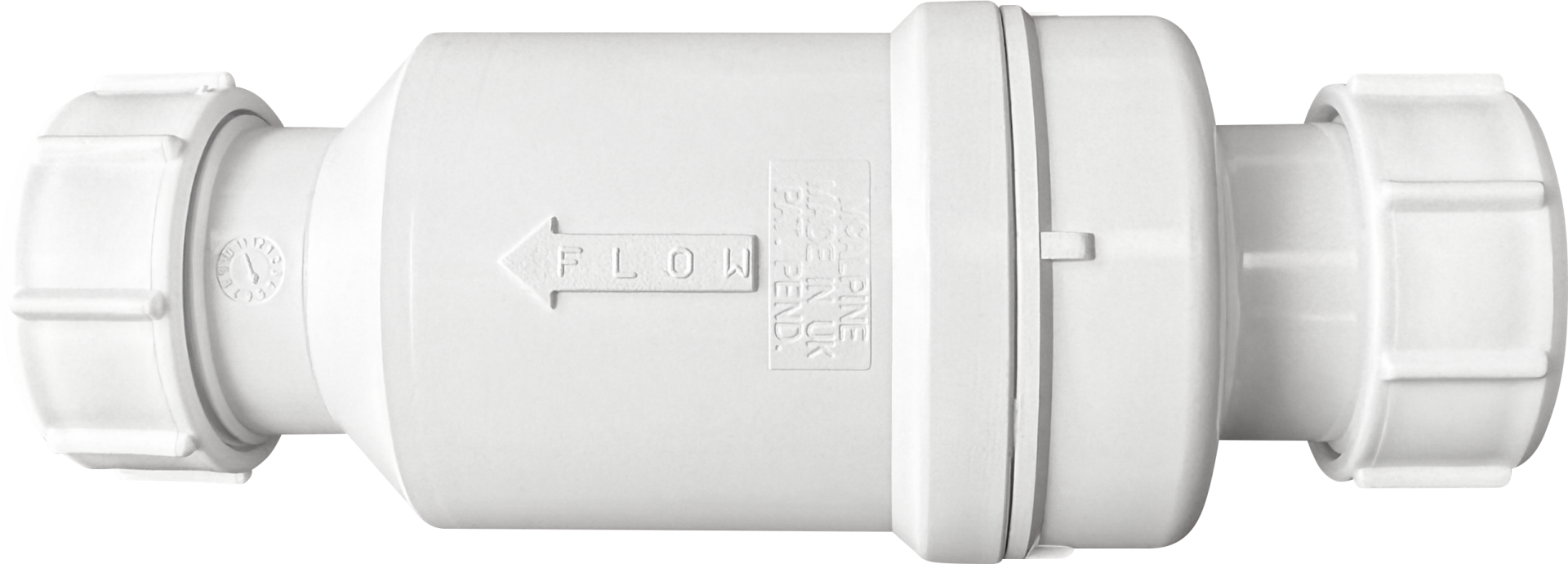

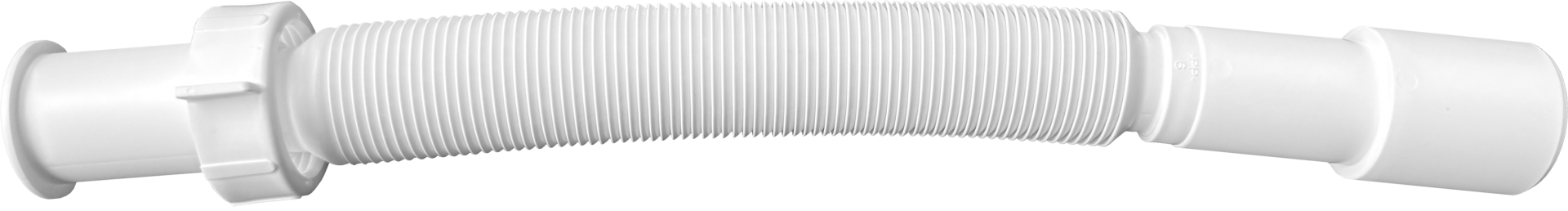

Wymagania dotyczące instalacji wodnej Obowiązkowe przygotowanie Rura odpływowa HT – DN 32 mm • Wyposażyć w suchy syfon i zakończyć w pobliżu odpływu kondensatu z jednostki rekuperacyjnej (odpływ kondensatu znajduje się zawsze pomiędzy króćcami jednostki skierowanymi na zewnątrz). + • Należy uwzględnić wymaganą „rewizję” oraz możliwość odłączenia jednostki rekuperacyjnej od odpływu. • Konieczne jest zapewnienie swobodnego odpływu, z uwzględnieniem całkowitego spadku instalacji odpływowej (min. 3 %). Montaż pionowy na ścianie • Odpływ należy zakończyć co najmniej 20 cm poniżej dolnej krawędzi jednostki rekuperacyjnej. Montaż poziomy pod sufitem lub na podłodze • Odpływ należy zakończyć co najmniej 5 cm od dolnej krawędzi jednostki rekuperacyjnej.	Wymagania budowlane Obowiązkowe przygotowanie Kanały powietrzne ∅ 125 mm • Kanały nawiewne zgodnie z wybraną konfiguracją jednostki rekuperacyjnej (wariant prawy / lewy) oraz lokalizacją króćców powietrznych (wylot przedni / boczny). Należy uwzględnić całkowite umiejscowienie jednostki rekuperacyjnej w budynku (montaż ścienny / w suficie podwieszanym / podłogowy). Otwór rewizyjny (min. 1 580 × 880 mm) • Zapewnić wystarczającą przestrzeń do montażu i serwisowania z uwzględnieniem lokalizacji jednostki rekuperacyjnej. • Minimalna wymagana głębokość montażowa jednostki rekuperacyjnej wynosi 220 mm! Otwory kotwiące • W zależności od wybranego wariantu montażu oraz masy urządzenia. Montaż poziomy Montaż pod sufitem (np. sufit podwieszany) – zawsze lewy wariant jednostki rekuperacyjnej! Montaż podłogowy (np. poddasze) – zawsze prawy wariant jednostki rekuperacyjnej! Montaż pionowy Montaż ścienny – możliwy montaż zarówno prawego, jak i lewego wariantu jednostki rekuperacyjnej

MONTAŻ

Montaż podłogowy

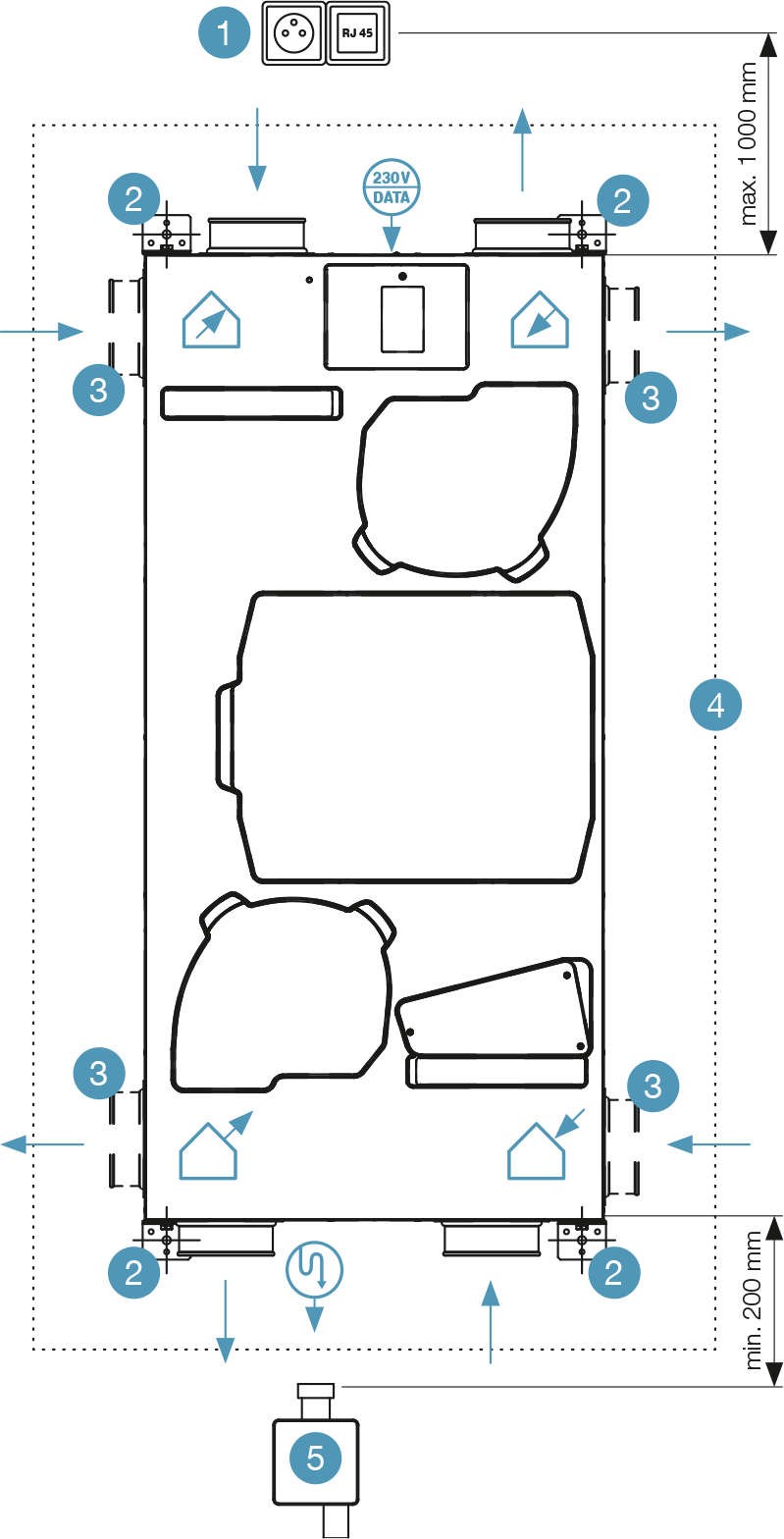

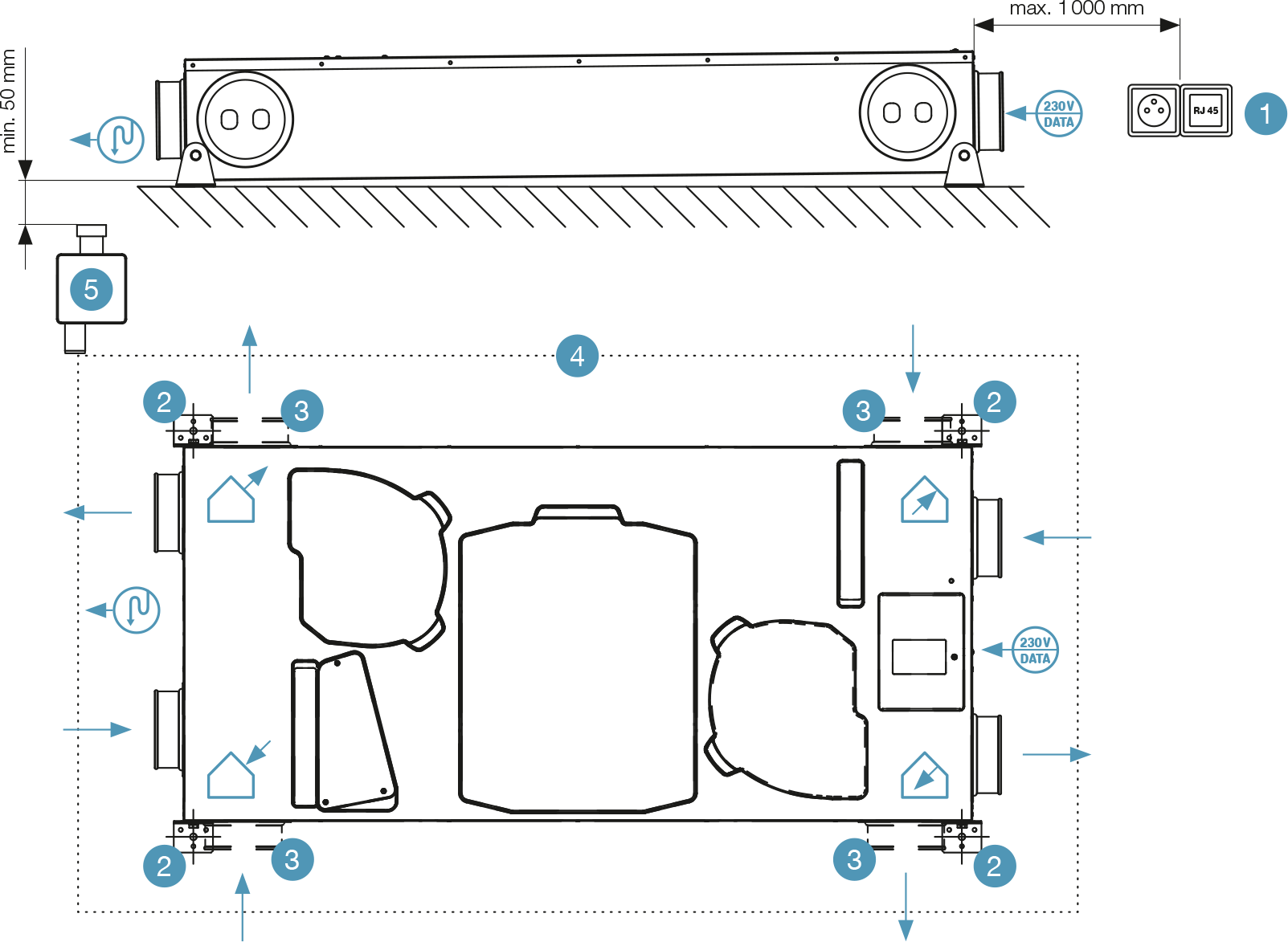

		1 gniazdo 230 V AC/50 Hz lub RJ 45 2 rozmieszczenie kotew do montażu ściennego – otwory kotwiące 4× ∅ 10,5 mm, rozstaw montażowy 1 215 × 642 mm 3 opcjonalne przyłącza boczne 4 otwór rewizyjny 1 580 × 880 mm 5 suchy syfon (zalecany HL 138 DN 32) Uwaga! Możliwe wyłącznie dla prawego wariantu jednostki.

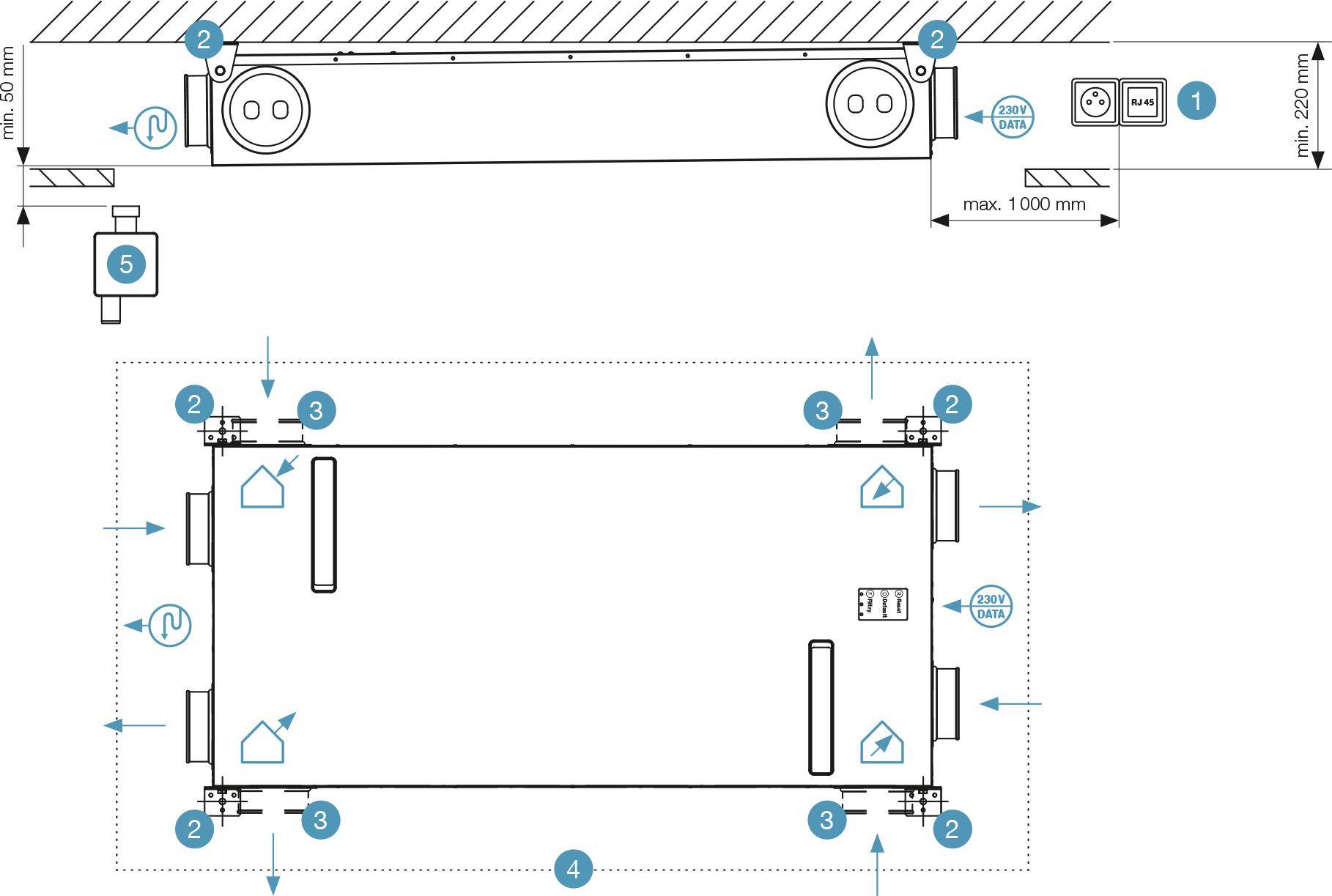

Montaż pod sufitem
		1 gniazdo 230 V AC/50 Hz lub RJ 45 2 rozmieszczenie kotew do montażu ściennego – otwory kotwiące 4× ∅ 10,5 mm, rozstaw montażowy 1 215 × 642 mm 3 opcjonalne przyłącza boczne 4 otwór rewizyjny 1 580 × 880 mm 5 suchy syfon (zalecany HL 138 DN 32) Uwaga! Możliwe wyłącznie dla lewego wariantu jednostki. Jednostkę należy zawsze montować na równej powierzchni oraz zapewnić jej prawidłowe ustawienie i odpowiedni spadek całego systemu!

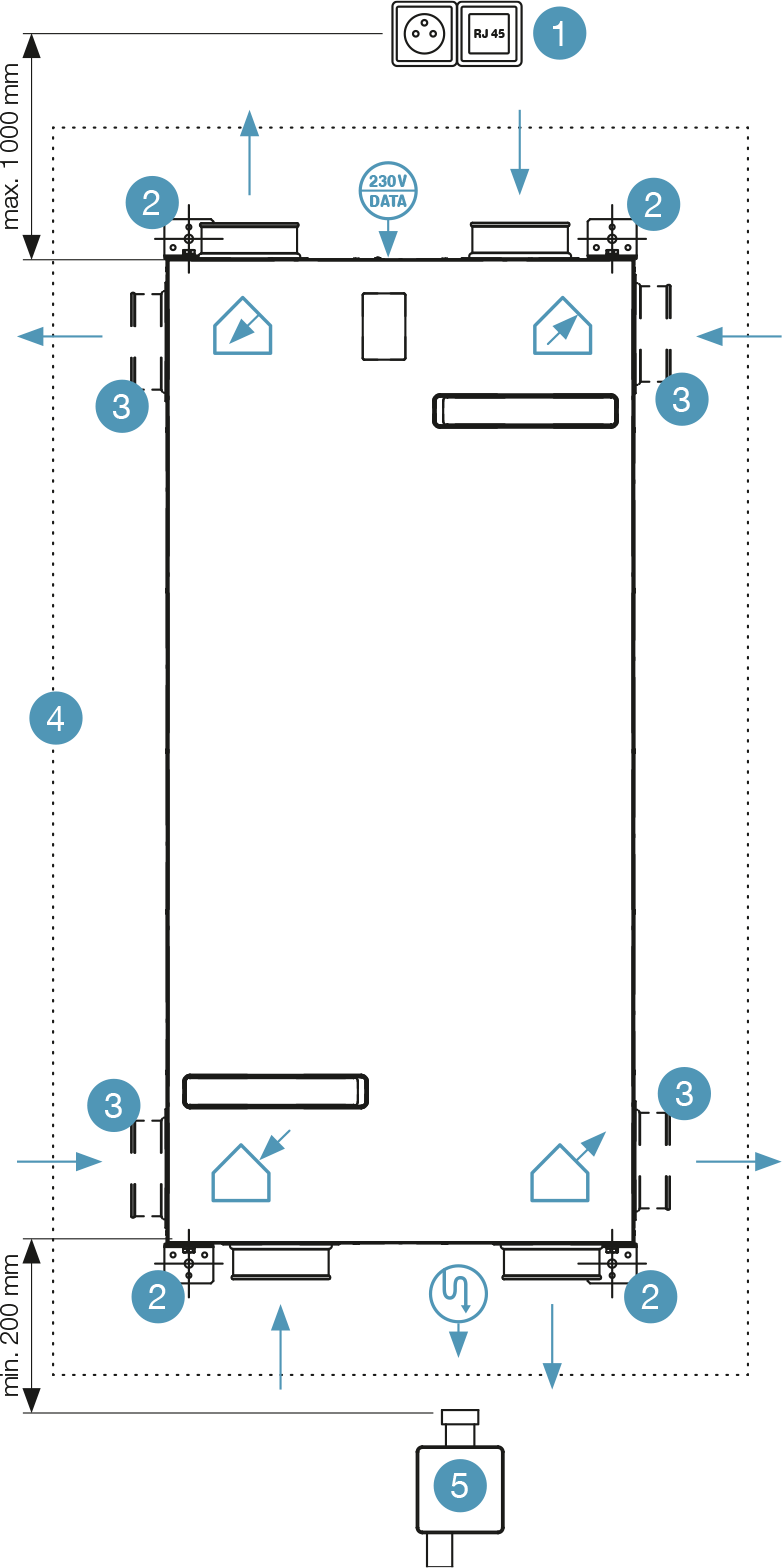

Montaż ścienny – wariant lewy	Montaż ścienny – wariant prawy	1 gniazdo 230 V AC / 50 Hz lub RJ 45 2 rozmieszczenie kotew do montażu ściennego – otwory kotwiące 4× ∅ 10,5 mm, rozstaw montażowy 1 298 × 536 mm 3 opcjonalne przyłącza boczne 4 minimalny otwór rewizyjny 1 580 × 880 mm 5 suchy syfon (zalecany HL 138 DN 32) Wymiary w mm. Zastrzega się możliwość zmian technicznych.

KODY ZAMÓWIENIOWE

Przykład kodu zamówieniowego: VB1-0150-TC-OHR
VENTBOX 150 Thin pierwszej generacji z centralnym wymiennikiem ciepła, wersja Optimum ze standardowymi wentylatorami EC, standardowy wymiennik ciepła z przyłączami po prawej stronie.

VENTBOX	Generacja		Przepływ powietrza		Wersja	Typ jednostki rekuperacyjnej		Model / Typ	Typ wymiennika	Wariant przyłączenia
V B	1	-	0150	-	T	C	-	O	H	R
					Thin	C – centralna		O – Optimum P – Premium	H – standardowy E – entalpiczny	R – prawy L – lewy
