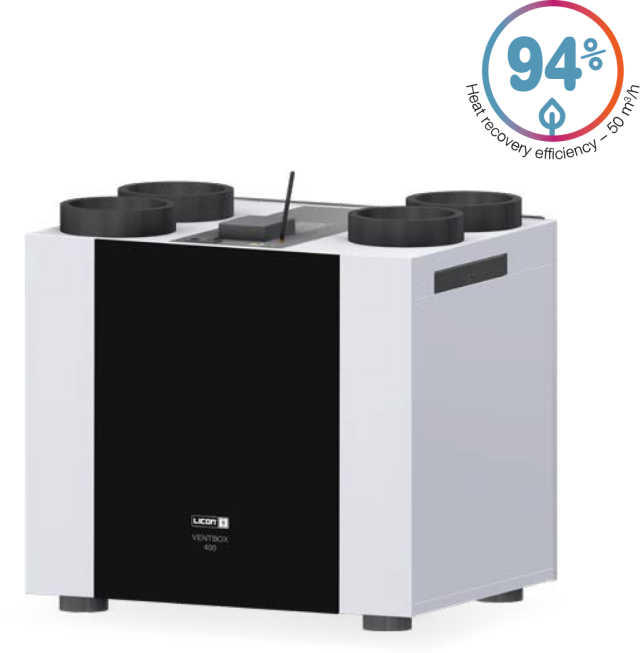

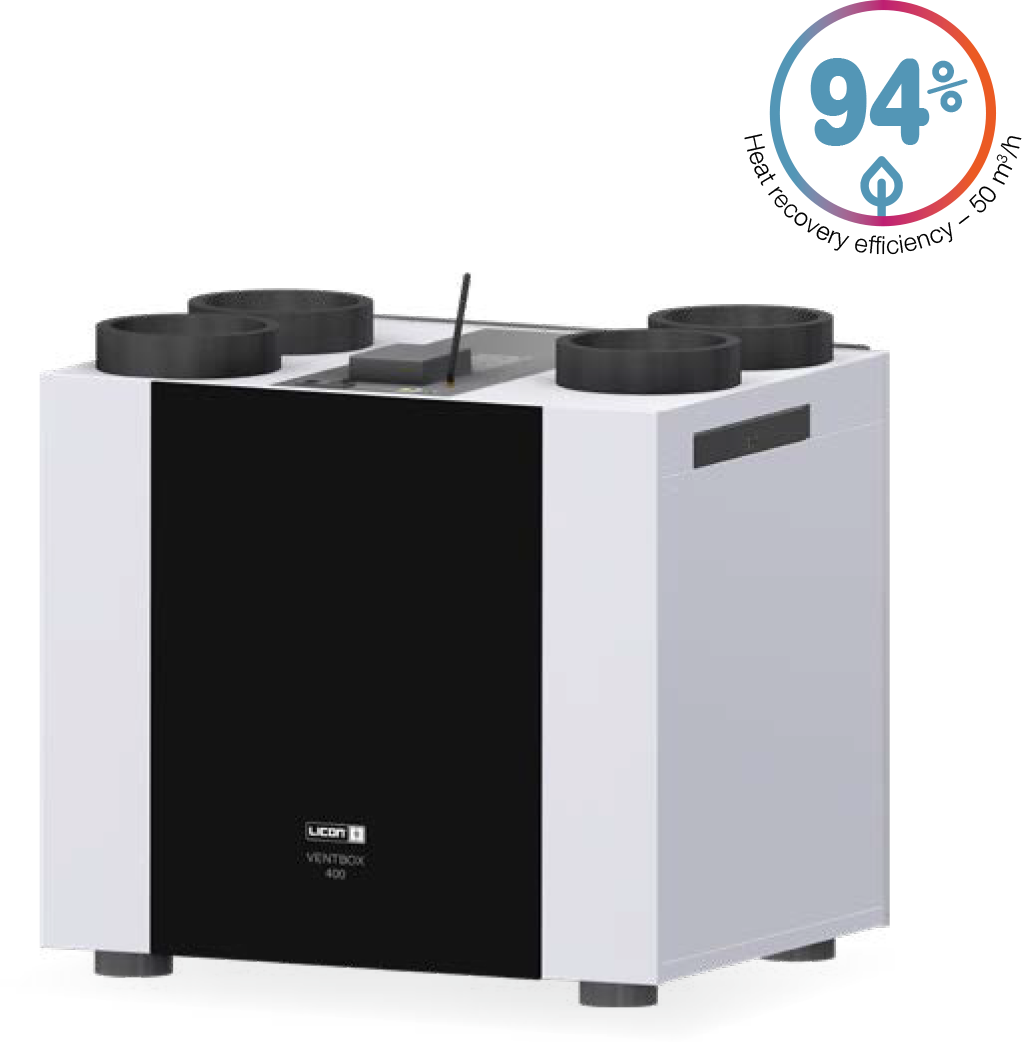

VENTBOX 400

Apartamenty i domy jednorodzinne do 300 m²

VENTBOX 400 to innowacyjne i przyjazne użytkownikowi rozwiązanie optymalizujące jakość powietrza w domu. Jednostka została zaprojektowana z wykorzystaniem najnowszych technologii i rozwiązań technicznych, aby zapewnić maksymalną wydajność oraz komfort w domach jednorodzinnych o powierzchni do 300 m². Urządzenie wyposażone jest w zaawansowany system oczyszczania powietrza z alergenów i pyłków, zapewnia efektywne usuwanie zużytego powietrza oraz pary wodnej, charakteryzuje się niskim zużyciem energii i ogranicza nadmierne stężenie CO₂. Jednostką można wygodnie sterować za pomocą interfejsu webowego, co zapewnia prostą i intuicyjną obsługę oraz łatwe ustawianie parametrów pracy.

Wersja Optimum
To innowacyjna i wydajna jednostka odzysku ciepła, zaprojektowana w celu osiągnięcia maksymalnej wydajności przy jednoczesnym zachowaniu ekonomicznej eksploatacji. Urządzenie wyposażono we wszystkie niezbędne elementy techniczne zapewniające efektywną pracę oraz optymalizację wszystkich parametrów działania.

Wersja Premium
To bardziej zaawansowana wersja urządzenia, wyposażona w unikalne silniki EC z funkcją stałego przepływu powietrza, kompensujące straty ciśnienia (np. podczas zabrudzenia filtrów powietrza). Dzięki zastosowaniu silników EC urządzenie pracuje bardziej efektywnie i ekonomicznie, co pozytywnie wpływa zarówno na dynamikę działania, jak i oszczędność eksploatacji systemu rekuperacji. Wersja Premium automatycznie kompensuje straty ciśnienia w instalacji, np. podczas stopniowego zabrudzania filtrów powietrza. Jednocześnie zapewnia równomierną wentylację oraz wysoką sprawność odzysku ciepła. Jednostka Premium wyposażona jest w designerski panel frontowy.

Wersja Comfort
Jednostka w najwyższej konfiguracji wyposażona jest dodatkowo w bezpośredni parownik po stronie nawiewu powietrza, połączony z zewnętrzną jednostką sprężarkową. Zestaw ten tworzy unikalny system wentylacji z odzyskiem ciepła, umożliwiający ustawienie wymaganej temperatury powietrza wewnętrznego wraz z automatyczną regulacją wilgotności pomieszczeń w zależności od aktualnych warunków zewnętrznych. Wszystkie parametry można wygodnie ustawiać w menu sterowania. W okresie zimowym system umożliwia podgrzewanie powietrza nawiewanego, natomiast latem pozwala na jego chłodzenie oraz jednoczesne osuszanie. Funkcje te znacząco podnoszą komfort użytkowania pomieszczeń mieszkalnych. System jest odpowiedni do domów niskoenergetycznych i pasywnych, gdzie stanowi uzupełnienie lub częściowe zastąpienie podstawowego systemu ogrzewania — szczególnie w okresach przejściowych, takich jak jesień i wiosna, gdy temperatury zewnętrzne pozostają jeszcze niskie.

Wersja Radonowa
Jednostki stanowią część kompleksowego systemu ochrony przed radonem, dzięki któremu możliwe jest skuteczne obniżenie stężenia aktywności radonu (OAR) w budynku. Wyposażone są w czujniki radonu do ciągłego monitorowania oraz automatycznej reakcji na podwyższony poziom tego gazu. Wersje Radonowe bazują na konstrukcji Premium i są wyposażone w unikalne silniki EC z funkcją stałego przepływu powietrza. Silniki te automatycznie kompensują straty ciśnienia, na przykład w przypadku zabrudzenia filtrów, co przyczynia się do wyższej efektywności pracy urządzenia. Wersje Radonowe dostępne są wyłącznie jako część systemu ochrony przed radonem.
Wersja Radonowa dostępna jest wyłącznie jako część systemu antyradonowego, więcej informacji na stronie www.radonfree.eu.

Parametry techniczne Zapytanie

Świeże powietrze bez alergenów i pyłków
Odprowadzanie wilgoci
Możliwość intensywnego wyciągania

Zalecana powierzchnia	do 300 m²
Klasa energetyczna	A+
Możliwość montażu	Montaż podłogowy, ścienny / wariant lewy lub prawy
Wymiary (wys. × szer. × gł.)	750 × 790 × 625 mm
Masa [kg]	30,2 kg wersja Optimum; 32,5 kg wersja Premium i Radon; 34,5 kg wersja Comfort
Napięcie	230 V AC/50 Hz
Prąd elektryczny bez podgrzewania wstępnego [A]	1,3 A
Prąd elektryczny z podgrzewaniem wstępnym [A]	5,1 A
Maks. pobór mocy jednostki bez podgrzewania wstępnego [W]	184 W
Maks. moc podgrzewania wstępnego [W]	850 W
Całkowity pobór mocy [W]	1 034 W
Stopień ochrony IP	30

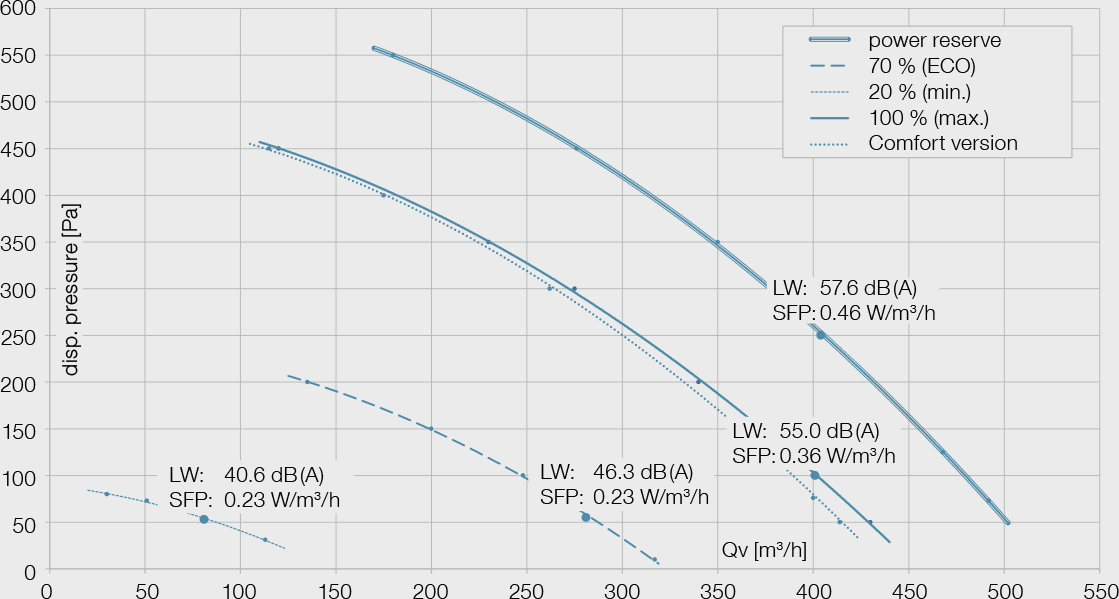

Przepływ powietrza [m³/h]	80–400 m³/h
Maksymalny przepływ powietrza w trybie BOOST [m³/h]	400 m³/h
Referencyjny przepływ powietrza [m³/h]	210 m³/h
Spręż dyspozycyjny [Pa]	50–450 Pa
Moc akustyczna L_WA [m³/h/Pa/dB]	280 m³/h/50 Pa/46,3 dB
Sprawność odzysku ciepła / przepływ	84 %/400 m³/h; 87 %/280 m³/h; 92 %/80 m³/h
Pobór mocy elektrycznej (bez podgrzewania wstępnego)	135 W/400 m³/h; 65 W/280 m³/h; 18 W/80 m³/h
∅ króćców przyłączeniowych [mm]	180 mm
Typ przewodu odprowadzania kondensatu	HT DN 32 mm
Jednostkowy pobór mocy SPI* W/m³/h	0,23 W/przy referencyjnym przepływie powietrza 280 m³/h i sprężu dyspozycyjnym 50 Pa
Maks. liczba wszystkich czujników (CO₂/RH/RADON …)	9
Złącze dla czujnika pożarowego lub podłączenia EPS	Tak
Automatyczna ochrona przeciwzamrożeniowa	Tak
Funkcja bypass (obejście wymiennika)	Tak
Wentylacja intensywna	Tak
Tygodniowy tryb czasowy	Tak
Pomiar zużycia energii	Tak
Komunikacja Modbus TCP/IP	Tak
Komunikacja Modbus RTU	Tak
Wejście analogowe	2
Wejście cyfrowe	1
Silniki EC z funkcją stałego przepływu powietrza	Wersja Premium, wersja Comfort
Sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego	Tak
Sygnalizacja zabrudzenia filtrów na podstawie spadku ciśnienia na filtrze	Wersja Premium, wersja Comfort
Filtr wstępny siatkowy	Tak
Filtry nawiew/wywiew (% cząstek zatrzymanych w danej klasie filtracji) – wersja Optimum	M5 ePM10 55 % (F7 pyłki/zapachy opcjonalnie)	M5 ePM10 55 % (F7 pyłki opcjonalnie)
Filtry nawiew/wywiew (% cząstek zatrzymanych w danej klasie filtracji) – wersja Premium, wersja Comfort i wersja Radon	F7 pyłki/zapachy ePM1 70 % (F7 zapachy opcjonalnie)	F7 pyłki ePM1 70 %
Standardowo jednostka wyposażona jest w przeciwprądowy wymiennik ciepła (HRV)

Entalpiczny przeciwprądowy wymiennik ciepła (ERV)

Entalpiczny przeciwprądowy wymiennik ciepła stanowi opcjonalny element systemu rekuperacji, który oprócz odzysku ciepła umożliwia również odzysk wilgoci. Wspomaga tym samym utrzymanie optymalnej wilgotności powietrza wewnątrz pomieszczeń, zwiększając komfort użytkowników mieszkań i budynków mieszkalnych. Systemy te oferują wiele korzyści, w tym wysoką efektywność energetyczną, obniżenie kosztów ogrzewania oraz poprawę jakości powietrza wewnętrznego.

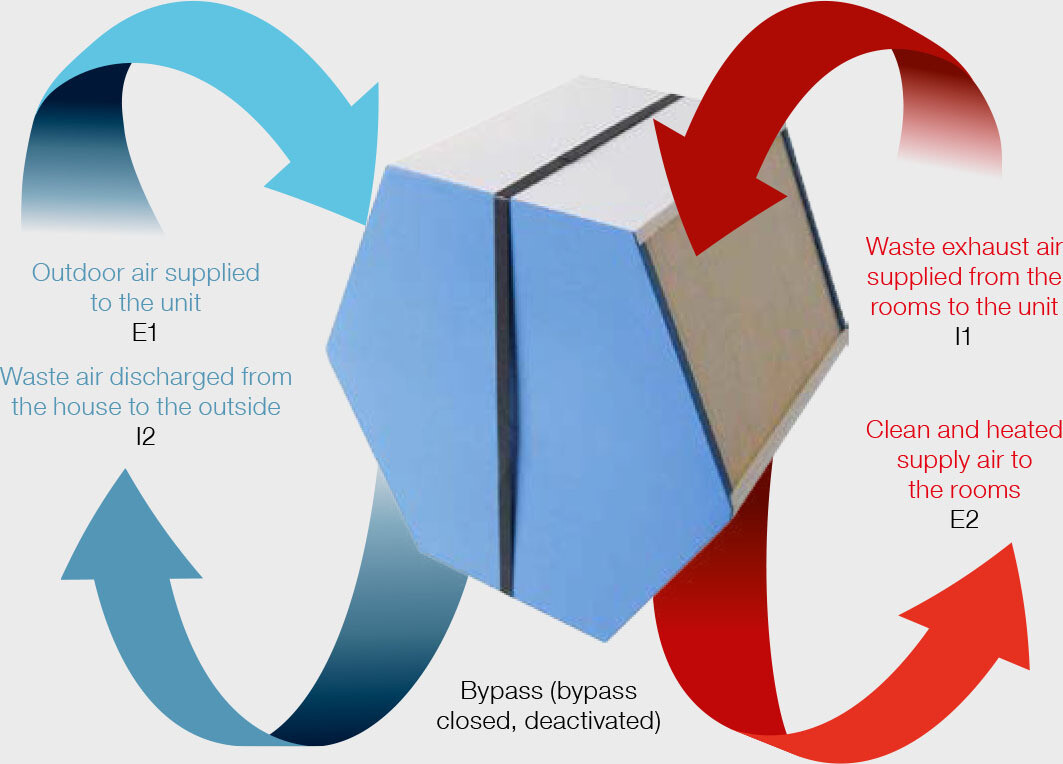

Zasada działania wymiennika przeciwprądowego

_{(right-hand connection option)}

Główne cechy i zalety

• Wymiana ciepła – entalpiczny wymiennik ciepła umożliwia przekazywanie energii cieplnej z cieplejszego powietrza wywiewanego do chłodniejszego powietrza zewnętrznego, zwiększając tym samym temperaturę powietrza nawiewanego do budynku w okresie zimowym. Pomaga to ograniczyć koszty ogrzewania, ponieważ świeże powietrze jest podgrzewane pasywnie podczas wymiany.

• Wymiana wilgoci – oprócz odzysku ciepła entalpiczny wymiennik umożliwia również transfer wilgoci. Jest to istotne dla utrzymania optymalnej wilgotności powietrza wewnątrz pomieszczeń. Wilgoć zawarta w powietrzu wywiewanym jest przekazywana do powietrza nawiewanego, co jest szczególnie korzystne w regionach o ekstremalnych warunkach klimatycznych.

• Ograniczenie strat i zanieczyszczeń – entalpiczny wymiennik ciepła oddziela również strumienie powietrza nawiewanego i wywiewanego, zapobiegając przenikaniu zanieczyszczeń, kurzu oraz niepożądanych zapachów z zewnątrz do budynku. Przyczynia się to do poprawy jakości powietrza wewnętrznego.

• Oszczędność energii – praca bez konieczności podgrzewania powietrza nawiewanego przy temperaturach
zewnętrznych do -5 °C.

Specyfikacja z wymiennikiem entalpicznym – VENTBOX 400, wersje Optimum, Premium, Radon i Comfort
Weight of the entire unit	33,7 kg wersja Optimal 36,0 kg wersja Premium i Radon 38,0 kg wersja Comfort
Klasa energetyczna	A
Sprawność odzysku ciepła przepływ powietrza	73 % / 400 m³/h 77 % / 280 m³/h 90 % / 80 m³/h
Sprawność odzysku wilgoci przepływ powietrza	48 % / 400 m³/h 56 % / 280 m³/h 74 % / 80 m³/h

Entalpiczny wymiennik ciepła można zamówić oddzielnie lub doposażyć jednostkę w późniejszym czasie; po bardzo prostym montażu całe urządzenie zostaje wyposażone w zaawansowaną technologię.
Kod zamówieniowy: VENTBOX 400 VJ-P018

Konstrukcja jednostki, filtry, sterowanie, bypass

Konstrukcja jednostki

Jednostki VENTBOX 400 są dostępne w wersji prawej lub lewej i mogą być montowane na ścianie lub na podłodze. W przypadku montażu podłogowego zalecamy zastosowanie dystansowych nóżek montażowych ze względu na instalację suchego syfonu w dolnej części jednostki.

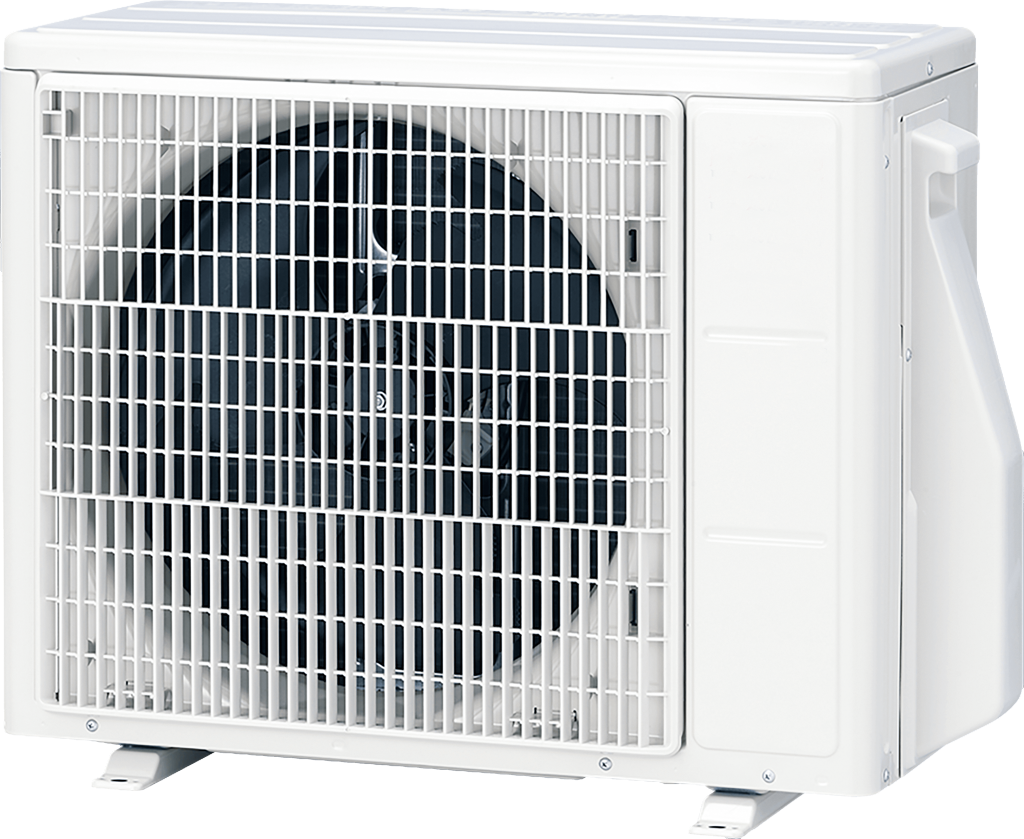

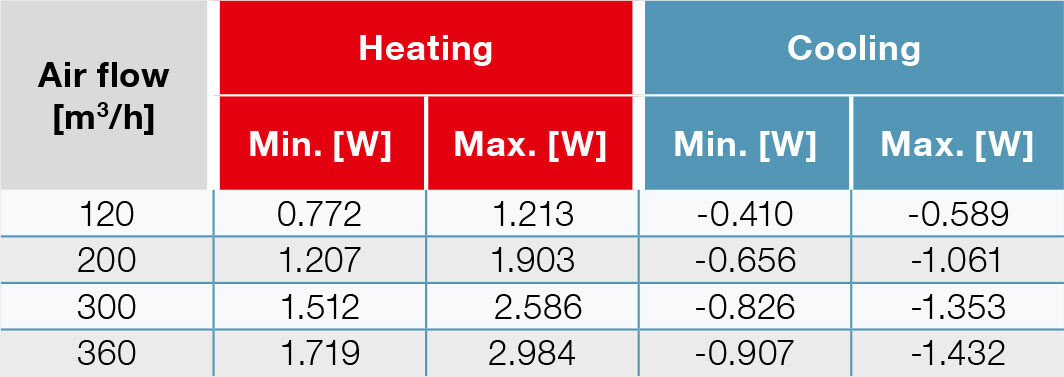

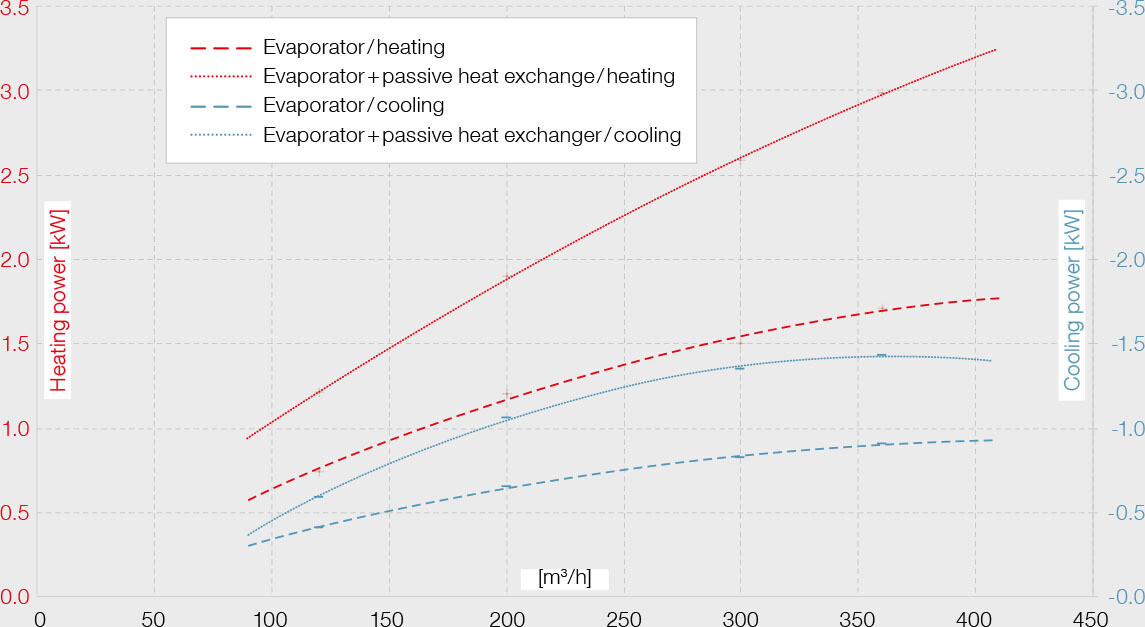

Zewnętrzna jednostka pompy ciepła powietrze / powietrze dla wersji Comfort

zewnętrzna jednostka pompy ciepła powietrze / powietrze dla wersji Comfort

Podstawowe dane techniczne

1 korpus jednostki wykonany z wytrzymałego materiału XPS o właściwościach termoizolacyjnych i kompaktowej obudowie
widoczne powierzchnie wykonane są z lakierowanej blachy aluminiowej – biały RAL 9010, wersja Optimum i Premium, Radon
• szarosrebrny RAL 9006: wersja Comfort
• tylna strona z blachy ocynkowanej
2 designerska osłona ściany przedniej (wersja Premium, Radon, Comfort)
3 przednie drzwiczki urządzenia wykonane z lakierowanej blachy aluminiowej, biały RAL 9010
4 boczne drzwiczki – pokrywy serwisowe wentylatorów
5 zaślepki filtrów
6 filtry do oczyszczania powietrza
7 filtr bypassu

8 przepustnica obejściowa (bypass) wraz z siłownikiem
9 element PTC do podgrzewania wstępnego powietrza
10 płytowy przeciwprądowy wymiennik ciepła
11 • wersja Premium, Radon i Comfort – wentylatory z energooszczędnym silnikiem EC oraz stałym przepływem
• wersja Optimum – wentylatory EC
12 elektronika sterująca i zasilanie jednostki
13 osłona wentylatorów
14 osłona wymiennika
15 osłona podgrzewania wstępnego
16 osłona siłownika przepustnicy bypass
17 osłona elektroniki sterującej
18 króćce przyłączeniowe kanałów powietrznych (∅ 180 mm)
19 panel sterująco-informacyjny z klawiaturą i sygnalizacją LED
20 bezpośredni parownik współpracujący z zewnętrzną jednostką pompy ciepła – tylko dla jednostki VENTBOX 400 w wersji Comfort

21 zewnętrzna antena Wi-Fi
22 wejścia analogowe i cyfrowe
23 listwa kotwiąca do zawieszenia

24 zaślepki przedfiltrów
25 przedfiltry G2 do oczyszczania powietrza

26 zewnętrzny box filtracyjny – wyposażenie opcjonalne

27 zaślepki króćców przyłączeniowych
odpływ kondensatu na spodzie jednostki z gwintem
przyłączeniowym 5/4"
suchy syfon WHB1 – DN 32 mm x 2 wersji Comfort
niezależny czujnik temperatury do monitorowania działania podgrzewania wstępnego
czujniki temperatury do monitorowania temperatury powietrza na nawiewie i wywiewie jednostki wentylacyjnej
przewód zasilający 230 V AC/10 A
etykieta energetyczna, ulotka informacyjna, instrukcja montażu i instalacji

Základní softwarové funkce

• płynna regulacja wydajności powietrza (strumienia objętościowego) jednostki zarówno w trybie automatycznym, jak i ręcznym
• wyświetlanie aktualnej mocy podgrzewania wstępnego
• automatyczna ochrona przeciwzamrożeniowa
• automatyczna funkcja bypass (obejście wymiennika)
• możliwość ręcznego sterowania bypassem (w trybie letnim)
• możliwość ręcznego odmrażania wymiennika (w trybie zimowym)
• możliwość podłączenia czujnika pożarowego lub elektrycznej sygnalizacji pożarowej (EPS)
• sterowanie za pomocą interfejsu webowego w sieci lokalnej
• sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego
• tygodniowy tryb czasowy
• komunikacja Modbus RTU
• pomiar zużycia energii
• funkcja opuszczenia obiektu / tryb urlopowy
• komunikacja Modbus z systemem nadrzędnym (np. LOXONE)
• orientacyjna informacja o aktualnym zużyciu energii elektrycznej
• intensywna wentylacja BOOST
• możliwość konfiguracji podłączonych czujników przez użytkownika
(CO₂, wilgotność względna, sumaryczne stężenie lotnych związków organicznych)
• wersje językowe: CZ, EN, DE, FR,PL

Specyfikacja opcjonalna

• wymiennik entalpiczny
• zewnętrzny box filtracyjny
• płynna ręczna regulacja P.R.T. z regulatorem ściennym
• czujnik stężenia CO₂
• czujnik wilgotności względnej (RH)
• czujnik detekcji / występowania radonu
• kombinowany czujnik TVOC i HCHO (lotne związki organiczne i formaldehyd)
• filtry NAWIEWU (Optimum) F7 (ePM1 70 %)
• filtry WYWIEWU (Optimum) F7 (ePM1 70 %)
• filtry bypassu dla wersji Optimum F7 (ePM1 70 %)
• węglowe filtry zapachowe NAWIEWU F7 (ePM1 70 %)
• obudowa izolacyjna (konieczna w przypadku pracy jednostki w pomieszczeniu, gdzie temperatura otoczenia osiąga maks. 5 °C)
• dystansowe nóżki do montażu podłogowego
• zewnętrzna jednostka pompy ciepła powietrze / powietrze (wersja Comfort)

wartość (%) określa, ile cząstek danej klasy filtr zatrzymuje

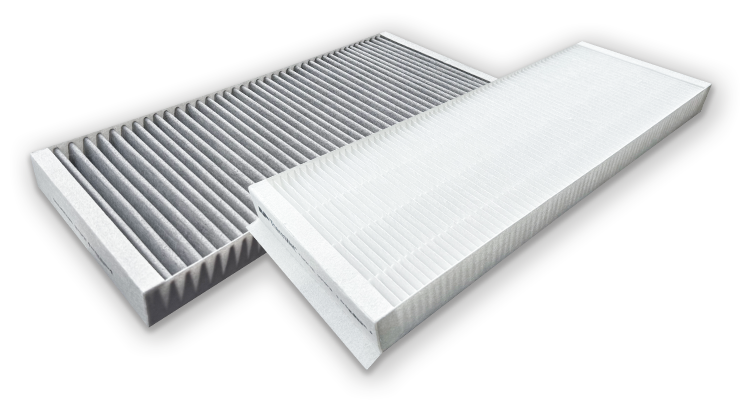

Filtry powietrza

• filtr M5 nawiew (wyłącznie wersja Optimum) – 513 × 194 × 39 mm, ePM10 55 %
• filtr M5 wywiew (wyłącznie wersja Optimum) – 513 × 194 × 39 mm, ePM10 55 %
• filtr bypass M5 (wyłącznie wersja Optimum) – 535 × 74 × 39 mm, ePM10 55 %

• filtr F7 nawiew – 513 × 194 × 39 mm, ePM1 70 %
• filtr F7 wywiew – 513 × 194 × 39 mm, ePM1 70 %
• filtr bypass F7 – 535 × 74 × 39 mm, ePM1 70 %

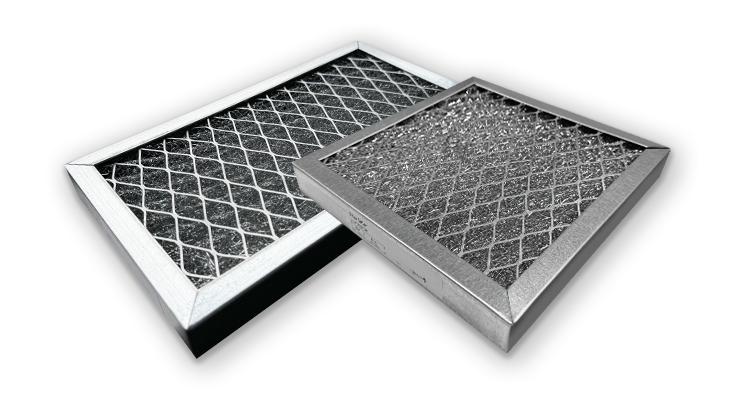

Przedfiltry

• przedfiltr G2 – standard dla wszystkich wersji – 276 × 154 × 28 mm, ocynkowany, zmywalny předfiltry

• węglowy filtr nawiewu F7/AC – 513 × 194 × 39 mm, ePM1 70 %
• przedfiltr M5 (wyłącznie przy zastosowaniu filtra węglowego F7) – 276 × 154 × 38 mm, ePM10 55 %
• filtr do boxu filtracyjnego G2 (wyłącznie przy zastosowaniu zewnętrznego boxu filtracyjnego) 208 × 208 × 28 mm, ocynkowany, zmywalny

STEROWANIE

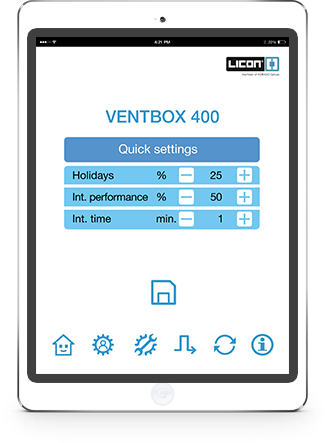

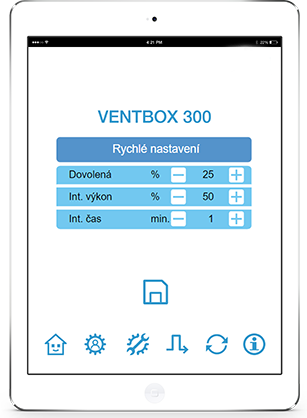

Sterowanie jednostką za pomocą interfejsu webowego

Ekran główny służy do wyświetlania informacji, sterowania oraz konfiguracji jednostki VENTBOX. W centralnej części wyświetlana jest aktualna wydajność pracy jednostki; poniżej znajdują się informacje oraz ikony statusowe, a następnie aktualne wartości mierzone przez czujniki pomieszczeniowe wykorzystywane przez urządzenie (pod warunkiem, że czujniki są podłączone do jednostki rekuperacyjnej). Dolna część zawiera przyciski do obsługi i konfiguracji jednostki rekuperacyjnej.

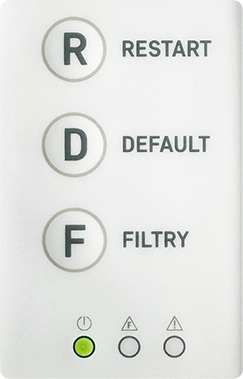

Panel sterująco-informacyjny

Jednostką VENTBOX n można standardowo sterować za pomocą interfejsu webowego, jednak wszystkie podstawowe operacje serwisowe można również wykonywać ręcznie (poprzez naciśnięcie odpowiedniego przycisku) na panelu sterowania znajdującym się na froncie urządzenia:

R krótkie naciśnięcie przycisku powoduje restart urządzenia, przy zachowaniu wszystkich ustawień użytkownika i ustawień serwisowych urządzenia.

D dłuższe naciśnięcie przycisku (5 s) powoduje przejście do ustawień fabrycznych, w których jednostka wentylacyjna pracuje stale z obniżoną wydajnością.
Jednocześnie zostaną utracone wszystkie ustawienia użytkownika, w tym ustawienia programu tygodniowego oraz połączenia sieciowe, jeśli zostały wcześniej skonfigurowane. Ustawienia typu wymiennika (ERV/HRV) oraz korekcji wentylatorów pozostają bez zmian. Jednostka wentylacyjna powraca do trybu AP wraz z hasłem logowania ustawionym przez producenta.
F Naciśnięcie przycisku przez 2 s służy do ustawienia nowego interwału wymiany filtrów. Funkcji tej należy używać wyłącznie po wymianie filtrów!

Dioda LED informacyjna
• zielona – zasilanie – miganie – urządzenie podłączone do zasilania (tryb Standby), światło ciągłe – urządzenie w pracy
• niebieska – filtry – światło ciągłe lub miganie oznacza konieczność wymiany filtrów<br>
• czerwona – błąd – należy sprawdzić sekcję „Komunikaty błędów”

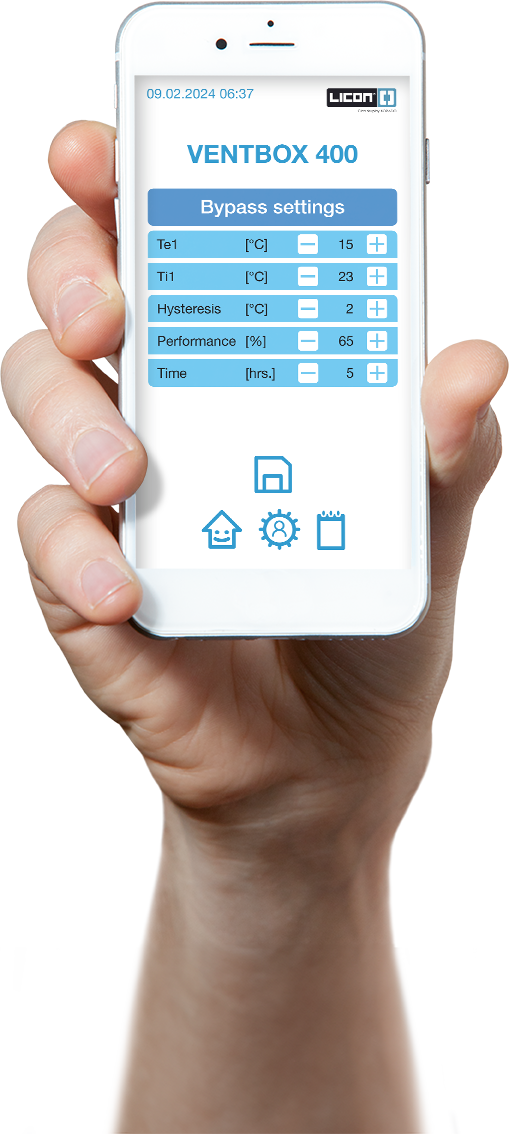

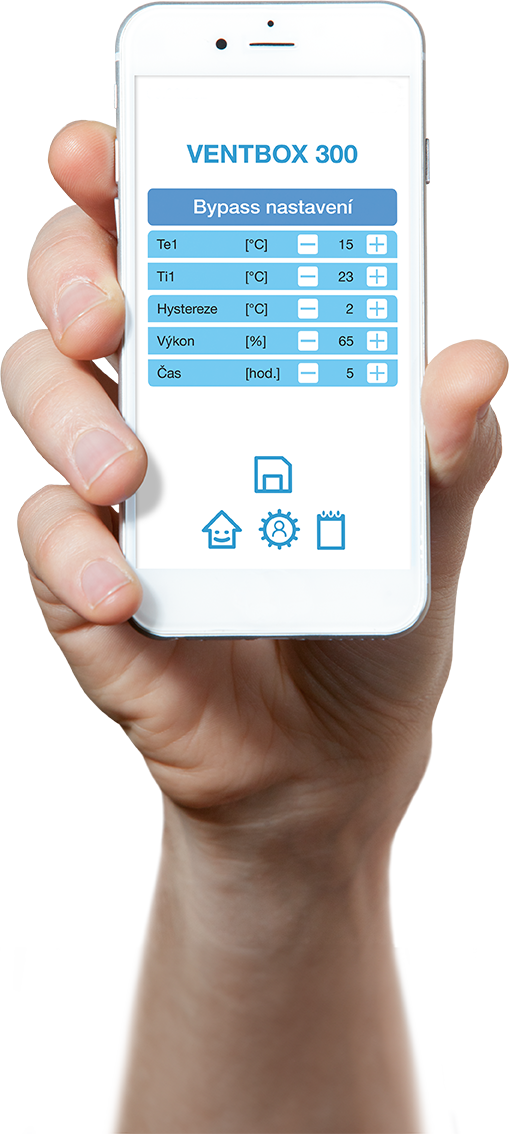

By-pass mode

Tryb bypass jest jednym z kluczowych elementów central rekuperacyjnych VENTBOX. Funkcja ta realizowana jest za pomocą przepustnicy bypass wyposażonej w siłownik. W przypadku ręcznej lub automatycznej aktywacji oraz na podstawie zdefiniowanych temperatur ustawionych w interfejsie webowym przepustnica bypass umożliwia ominięcie wymiennika ciepła. Powietrze wywiewane z wnętrza jest kierowane przez przepustnicę bypass poza wymiennik ciepła, a następnie bezpośrednio usuwane na zewnątrz budynku, dzięki czemu nie przekazuje energii cieplnej do powietrza zewnętrznego nawiewanego do jednostki.
Tryb bypass jest najczęściej wykorzystywany w okresie letnim, szczególnie nocą, gdy powietrze zewnętrzne jest naturalnie chłodniejsze. Umożliwia to skuteczne obniżenie temperatury wewnątrz pomieszczeń bez konieczności stosowania aktywnego chłodzenia. Bypass stanowi tym samym efektywne rozwiązanie zapewniające optymalny komfort cieplny we wnętrzach podczas ciepłych miesięcy letnich.

By-pass mode description

1. Zasada działania trybu bypass

– W trybie aktywnym ciepłe powietrze z wnętrza jest bezpośrednio usuwane na zewnątrz bez wymiany ciepła. W tym trybie wymiennik ciepła jest dezaktywowany za pomocą przepustnicy bypass, co zapobiega niepożądanemu ogrzewaniu świeżego powietrza nawiewanego do wnętrza. Do pomieszczeń nawiewane jest świeże, chłodne powietrze.

2. Warunki aktywacji
– Bypass aktywuje się automatycznie, jeśli temperatura wewnątrz pomieszczenia wzrośnie powyżej wartości zadanej ustawionej w interfejsie webowym. Po osiągnięciu wymaganej temperatury we wnętrzu tryb bypass zostaje wyłączony, a jednostka powraca do standardowego trybu odzysku ciepła. W interfejsie webowym można również zdefiniować minimalną temperaturę powietrza nawiewanego do wnętrza.

3. Ochrona i filtracja
– Dla prawidłowego działania i ochrony systemu przepustnica bypass wyposażona jest dodatkowo w filtr bypass. Chroni on wymiennik ciepła oraz silnik przed kurzem i zanieczyszczeniami, które mogą znajdować się w powietrzu odprowadzanym z wnętrza, gdy przepływ powietrza nie przechodzi przez standardowy filtr wywiewny. Filtr bypass jest niezbędny dla zapewnienia długotrwałej niezawodności i efektywności jednostki rekuperacyjnej.

Zalety przepustnicy bypass

• Oszczędność energii – ogranicza potrzebę aktywnego chłodzenia wnętrz w okresie letnim.
• Zwiększony komfort – umożliwia wykorzystanie naturalnie chłodniejszego powietrza zewnętrznego w celu poprawy klimatu wewnętrznego.

Funkcje użytkownika, którymi można sterować

• wyłączenie wentylacji – tryb Standby (jednostka pozostaje podłączona do zasilania)
• przełączanie między trybem automatycznym i ręcznym (A/M)
• jednorazowe obniżenie wydajności wentylacji podczas nieobecności w budynku (tryb urlopowy)
• krótkotrwałe zwiększenie intensywności wentylacji (tryb BOOST)
• ręczne przełączanie przepustnicy bypass (tylko latem)
• ustawienia urządzenia dostępne dla użytkownika

WYMAGANIA DLA INNYCH BRANŻ

Wymagania elektryczne Obowiązkowe przygotowanie Stałe przewody zasilające 3×2,5 z wyłącznikiem nadprądowym 16 A charakterystyka B od rozdzielnicy do jednostki rekuperacyjnej. • Zakończyć gniazdem 230 V AC/50 Hz w odległości nie większej niż 1,5 m od gniazda zasilania jednostki rekuperacyjnej (gniazdo zasilania znajduje się na górnej stronie, przy przedniej krawędzi jednostki pomiędzy króćcami przyłączeniowymi kanałów powietrznych). • Oznaczenie wyłącznika nadprądowego etykietą „rekuperacja”. • Nie blokować – zdalne sterowanie centralne! Opcjonalne przygotowanie Przewód UTP od domowego routera Wi-Fi do jednostki rekuperacyjnej. • Zakończyć gniazdem RJ 45 w miejscu montażu jednostki rekuperacyjnej. Stosowane wyłącznie w przypadku słabego sygnału Wi-Fi, do ewentualnego podłączenia routera Wi-Fi oraz wzmocnienia sygnału Wi-Fi (nie służy do fizycznego podłączenia jednostki rekuperacyjnej). Przyciski intensywnego wywiewu „WC, Łazienka, Kuchnia” • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wszystkich pomieszczeń wymagających intensywnego wywiewu (WC, łazienka, kuchnia oraz inne opcjonalne pomieszczenia). • Połączyć wszystkie przewody od przycisków intensywnego wywiewu równolegle i podłączyć je do jednostki rekuperacyjnej. • Zakończyć wolnym przewodem z zapasem min. 2 m, nie dalej niż 0,5 m od terminala danych jednostki rekuperacyjnej, i oznaczyć „przycisk WC, Łazienka, Kuchnia” itd. • W pomieszczeniach zamontować przycisk chwilowy z powrotem do pozycji wyjściowej. Czujniki CO₂ i HYG oraz panel ciągłej regulacji (P.R.T.) • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wymaganych pomieszczeń dla czujników i panelu P.R.T.; przewody muszą być połączone szeregowo zgodnie z wymaganiami projektu technicznego magistrali RS 485 – czujniki komunikują się za pomocą Modbus RTU! • Zakończyć przewód z zapasem min. 2 m, maksymalnie 0,5 m od terminala danych jednostki rekuperacyjnej (terminale danych znajdują się zawsze pomiędzy króćcami skierowanymi do wnętrza).
Zalecenia
• Czujnik CO₂ do sypialni lub salonów powinien być montowany na wysokości włączników. • Czujniki wilgotności do łazienek powinny być montowane na ścianie 10 cm poniżej sufitu. • Zawsze należy pozostawić zapas co najmniej 0,3 m na przewodach ciągłych łączących poszczególne czujniki szeregowo. Czujnik dymu i kontrola nadciśnienia nawiewu • Doprowadzić przewody UTP lub J-Y(ST)Y 2×2×0,8 do wymaganych pomieszczeń z nadciśnieniem powietrza lub wymagających detekcji dymu (pomieszczenie z kominkiem, kotłownia itp.).	• Zakończyć przewód z zapasem min. 2 m, nie dalej niż 0,5 m od listwy zaciskowej jednostki rekuperacyjnej (listwy zaciskowe znajdują się na górnej stronie przy przedniej krawędzi jednostki pomiędzy króćcami przyłączeniowymi) i oznaczyć jako „czujnik(i) dymu, kontrola nadciśnienia powietrza”. • Przy instalacji czujników dymu należy ściśle przestrzegać zaleceń producenta czujników. • W przypadku wyboru przyciskowego sterowania nadciśnieniem powietrza należy zastosować przycisk z funkcją ON/OFF.

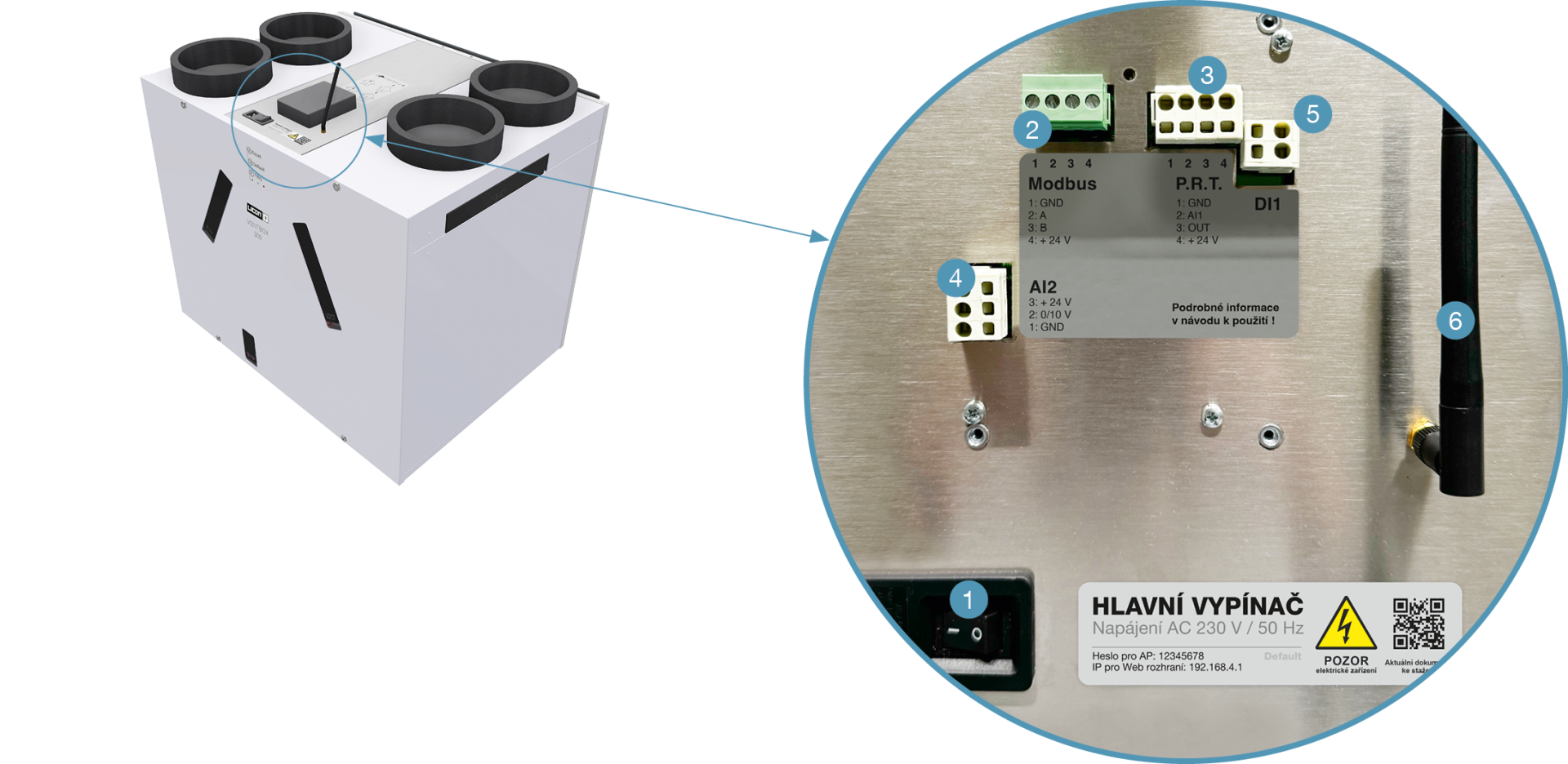

PODŁĄCZENIE ELEKTRYCZNE
Podłączenie elektryczne jednostki VENTBOX 300 realizowane jest za pomocą przewodu zasilającego o długości 1,8 m. Wszystkie złącza znajdują się na panelu sterowania, umieszczonym na górnej stronie pomiędzy króćcami kanałów powietrznych. W tym miejscu znajduje się również główny wyłącznik jednostki z bezpiecznikiem. 1 Główny wyłącznik jednostki z gniazdem do podłączenia przewodu zasilającego oraz bezpiecznikiem FST 5×20 10 A/250 V 2 Modbus – podłączenie czujników RH, CO₂, TVOC, Radon, P.R.T. 3 P.R.T. – wejście analogowe do podłączenia zewnętrznego regulatora 4 AI2 – wejście analogowe 5 DI1 – wejście cyfrowe dla przycisków intensywnego wywiewu (łazienka, kuchnia, WC) 6 Antena do komunikacji bezprzewodowej (połączenie z siecią Wi-Fi)
Wymagania dotyczące instalacji wodnej	Wymagania budowlane
Obowiązkowe przygotowanie Rury odpływowe HT DN 32 mm, gwint 5/4" • Doprowadzić rurę odpływową HT DN 32 mm, wyposażyć ją w suchy syfon i zakończyć w pobliżu odpływu kondensatu jednostki rekuperacyjnej (odpływ kondensatu znajduje się na spodniej stronie jednostki rekuperacyjnej). • Konieczne jest zapewnienie swobodnego odpływu z uwzględnieniem całkowitego spadku instalacji kanalizacyjnej (min. 3 %).	Obowiązkowe przygotowanie • Doprowadzić opcjonalne kanały powietrzne ∅ 180 mm lub ∅ 160 mm (przy zastosowaniu redukcji). • Wykonać niezbędne przepusty przez ściany, podłogi i stropy. • Zapewnić wystarczającą przestrzeń montażową zgodnie z wybranym wariantem prawym/lewym oraz sposobem podłączenia (do sufitu / pod sufitem)!
General requirements
Further requirements are governed by the project documentation of the Comfort version. The requirements for the outdoor air conditioning unit are governed by its documentation.

MONTAŻ

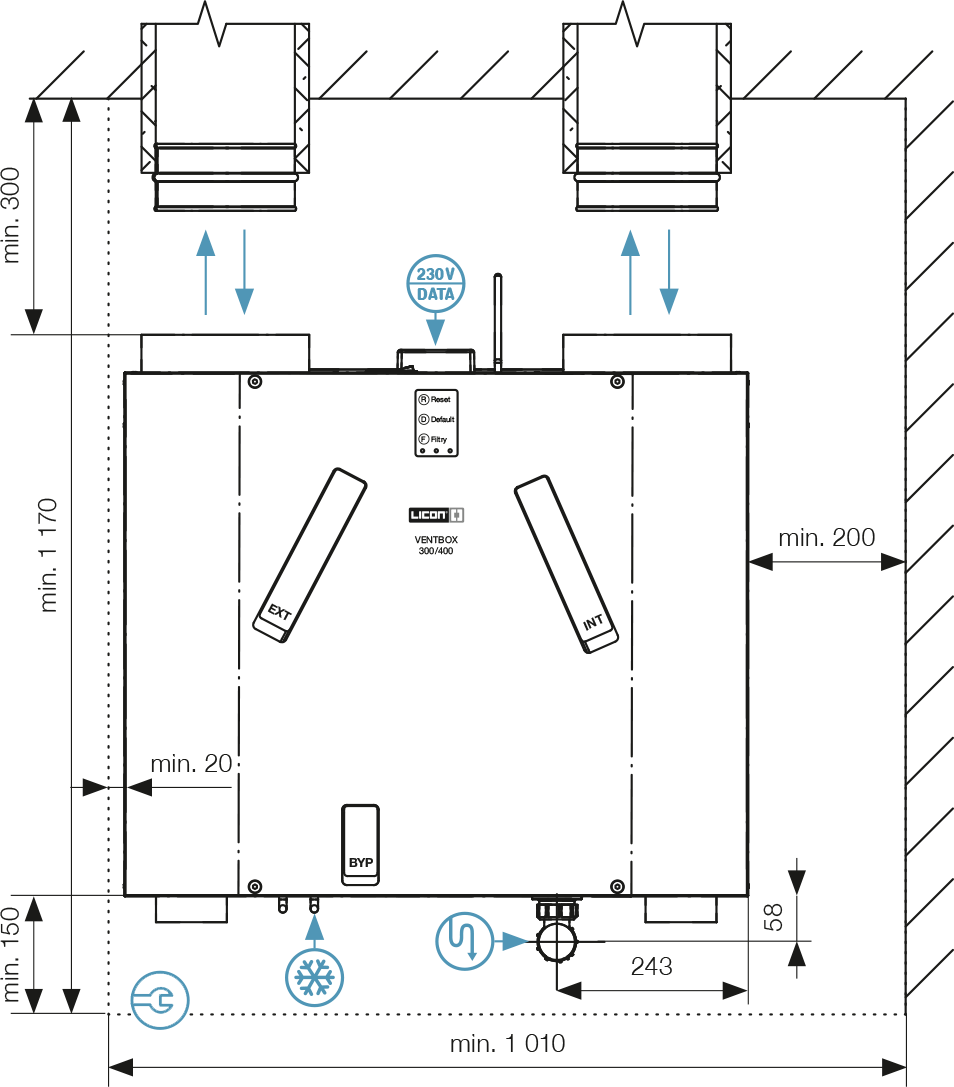

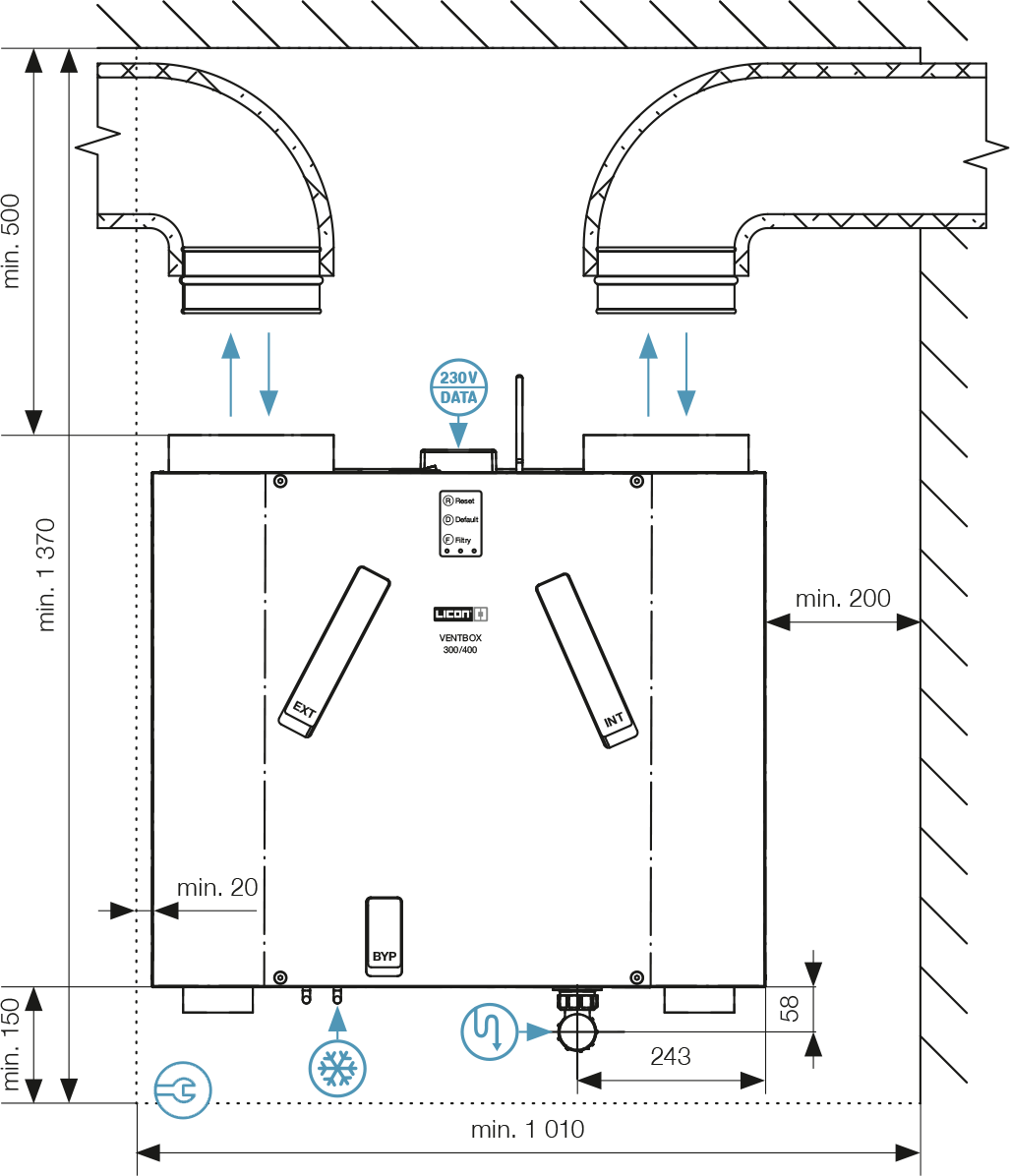

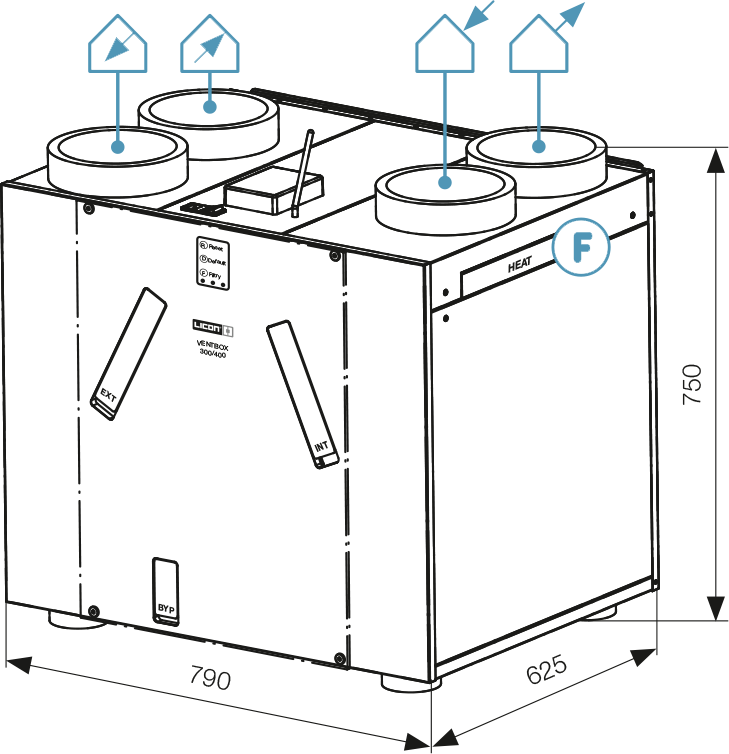

Przyłączenie pod sufitem – wariant lewy	Przyłączenie przez sufit – wariant lewy

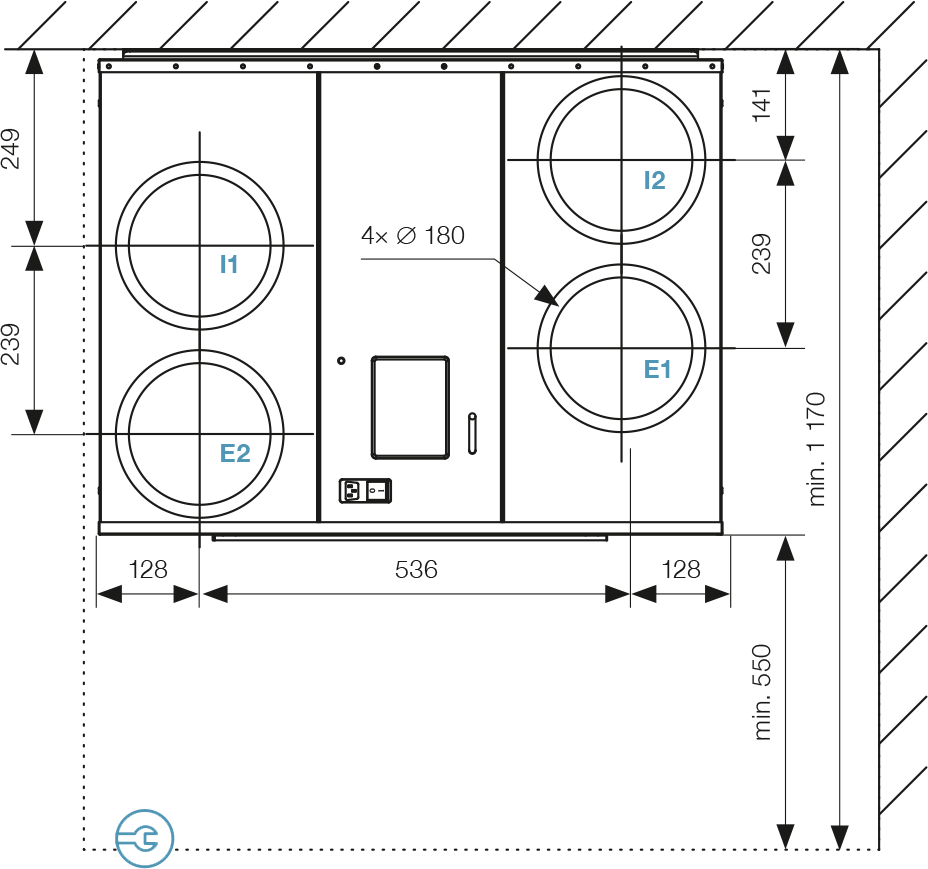

	Podłączenie kanałów powietrznych – wariant lewy, widok z góry

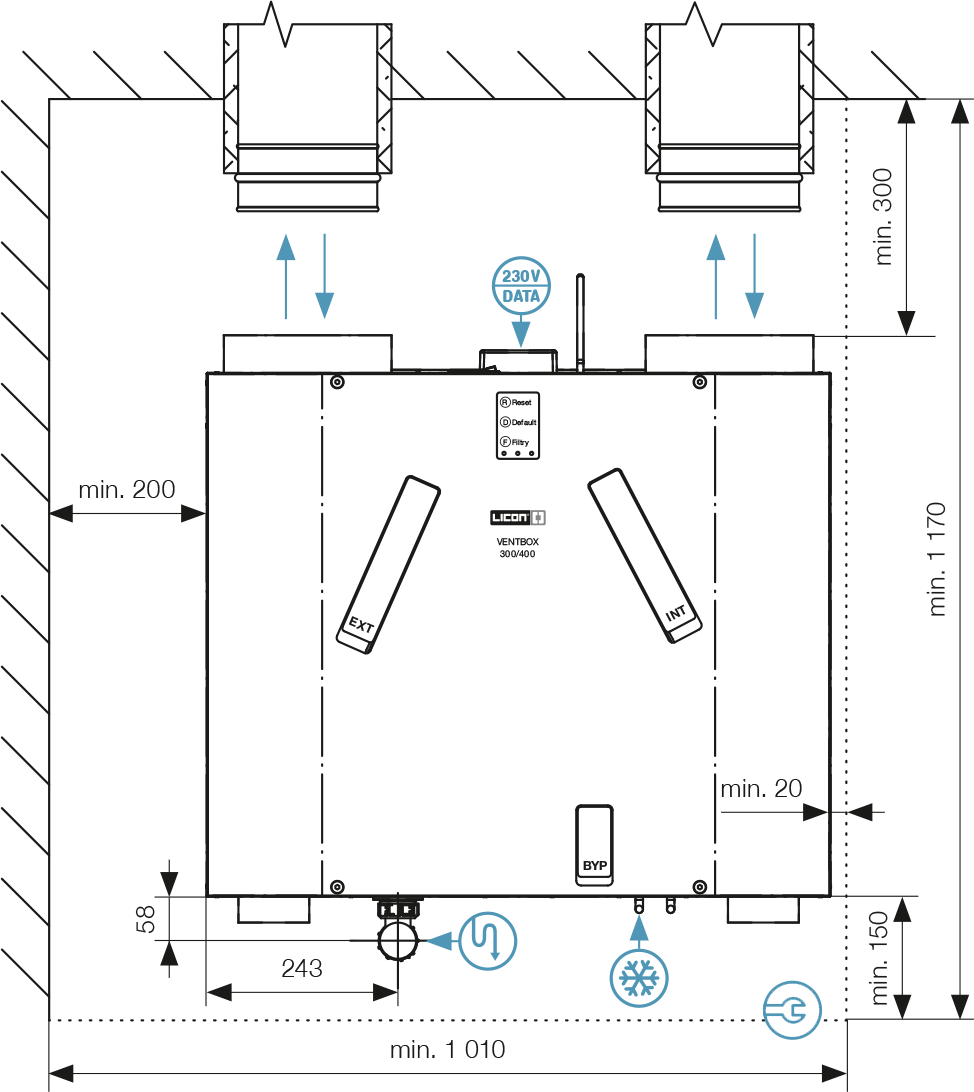

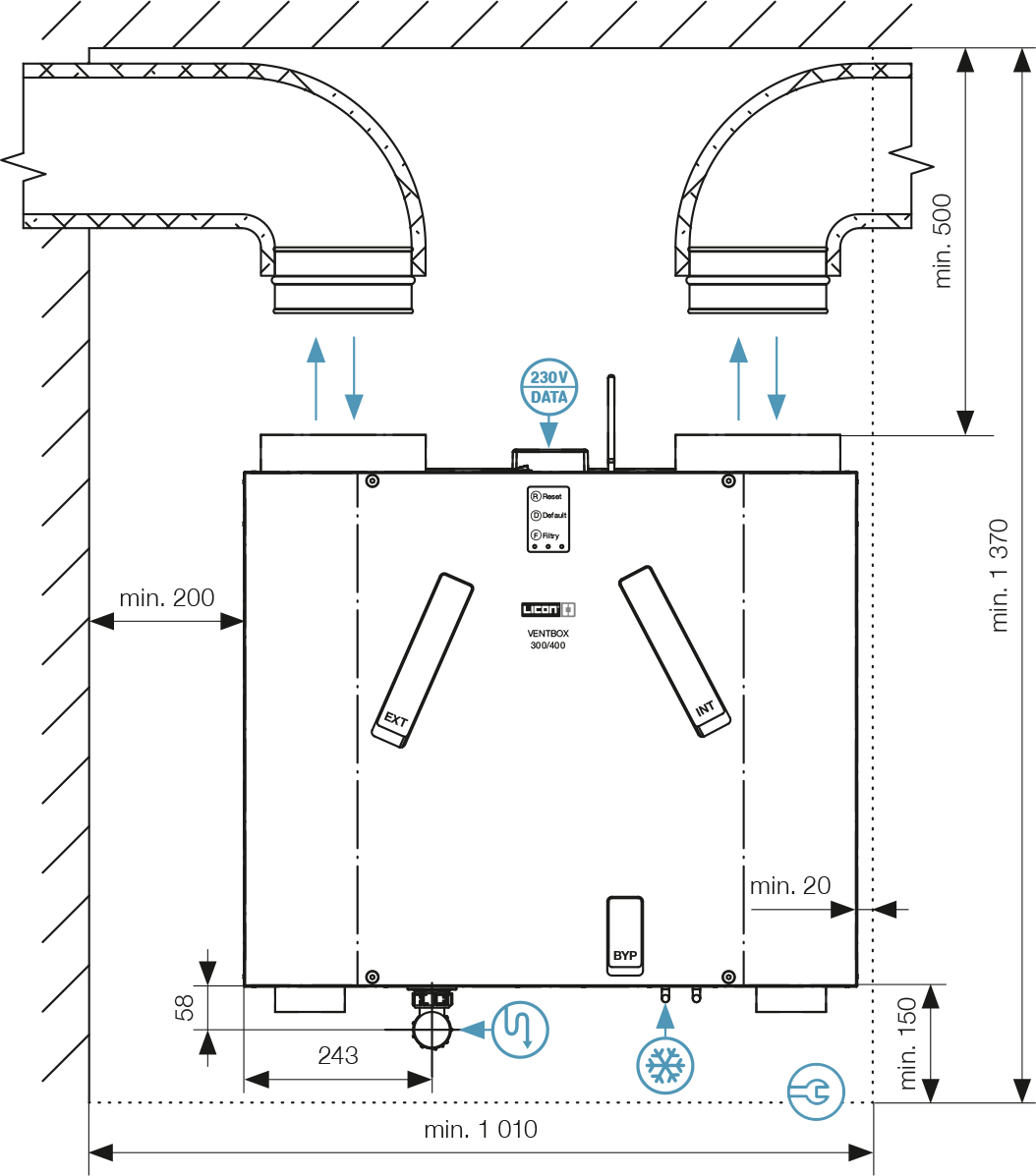

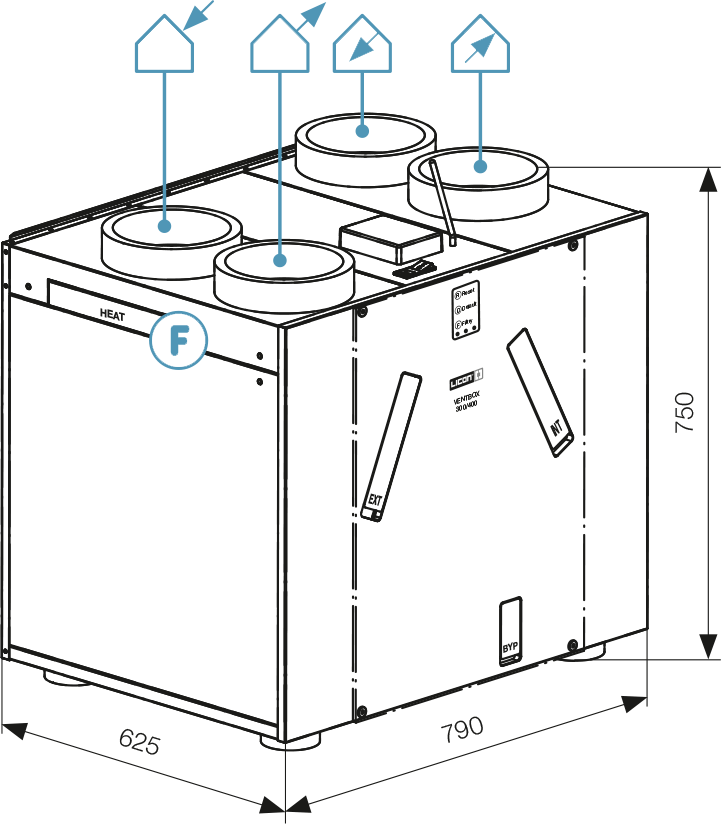

Przyłączenie pod sufitem – wariant prawy	Przyłączenie przez sufit – wariant prawy

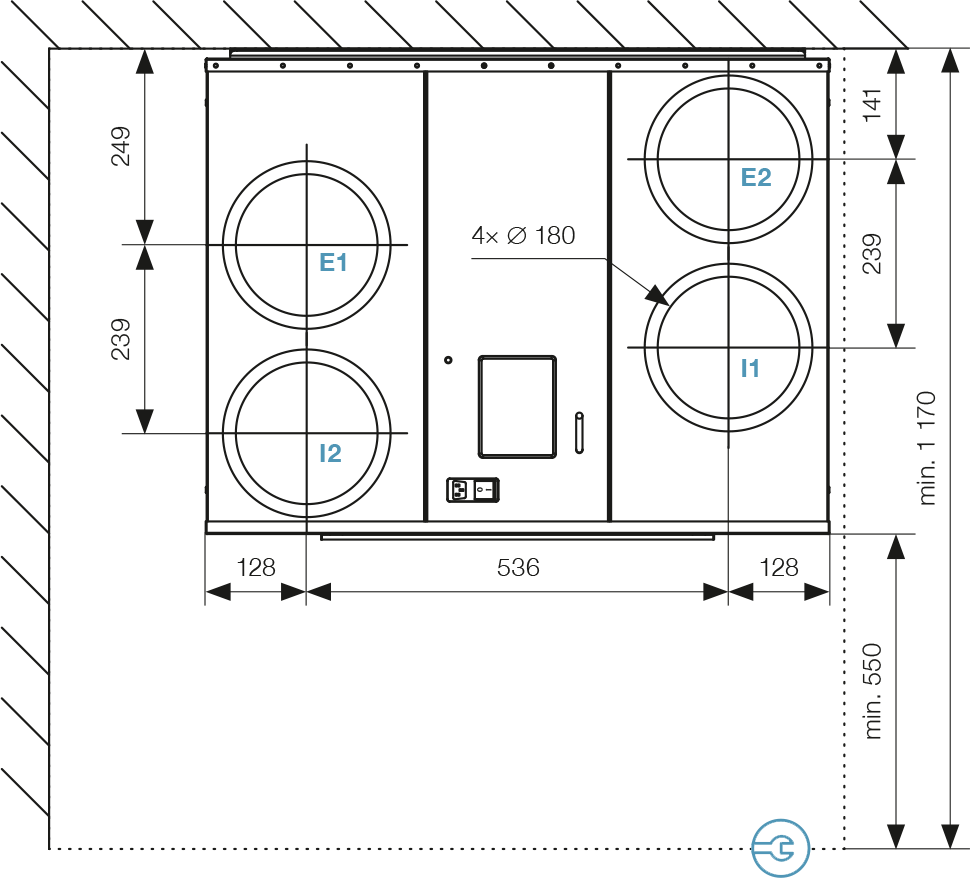

Podłączenie kanałów powietrznych – wariant prawy, widok z góry
	Wymiary w mm. Zastrzega się możliwość zmian technicznych.

KODY ZAMÓWIENIOWE

Przykład kodu zamówieniowego: VB2-0400-BC-OHR
Jednostka VENTBOX 400 drugiej generacji do centralnego rozprowadzania powietrza, wyposażona w silniki EC z funkcją stałego przepływu w wersji Premium, entalpiczny przeciwprądowy wymiennik ciepła oraz przyłącze prawe.

VENTBOX	Generacja		Przepływ powietrza		Wersja	Typ jednostki rekuperacyjnej		Model / Typ	Typ wymiennika	Wariant przyłączenia
V B	2	-	400	-	B	C	-	O	H	R
					Box	Scentralizowana		O – Optimum P – Premium C – Comfort	H – standardowy E – entalpiczny	R – prawy L – lewy
