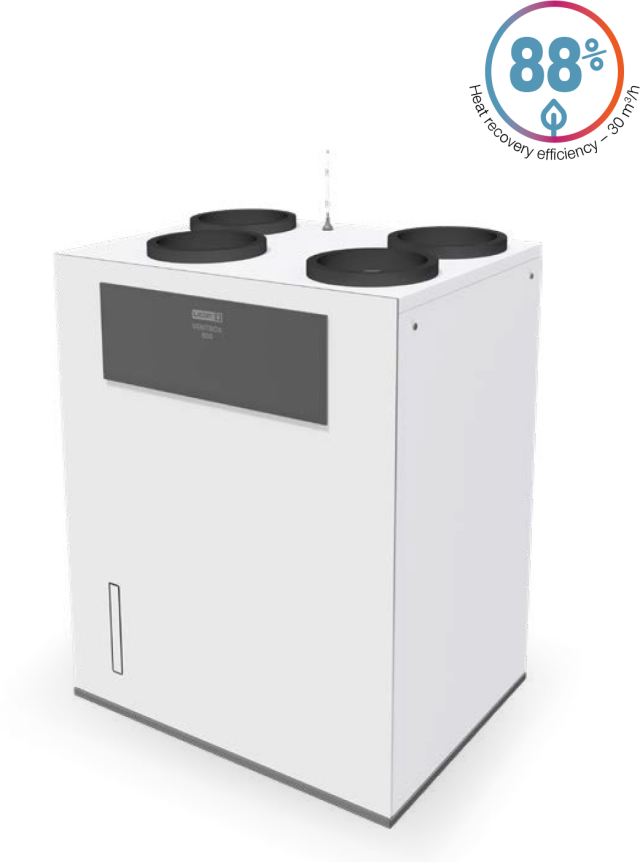

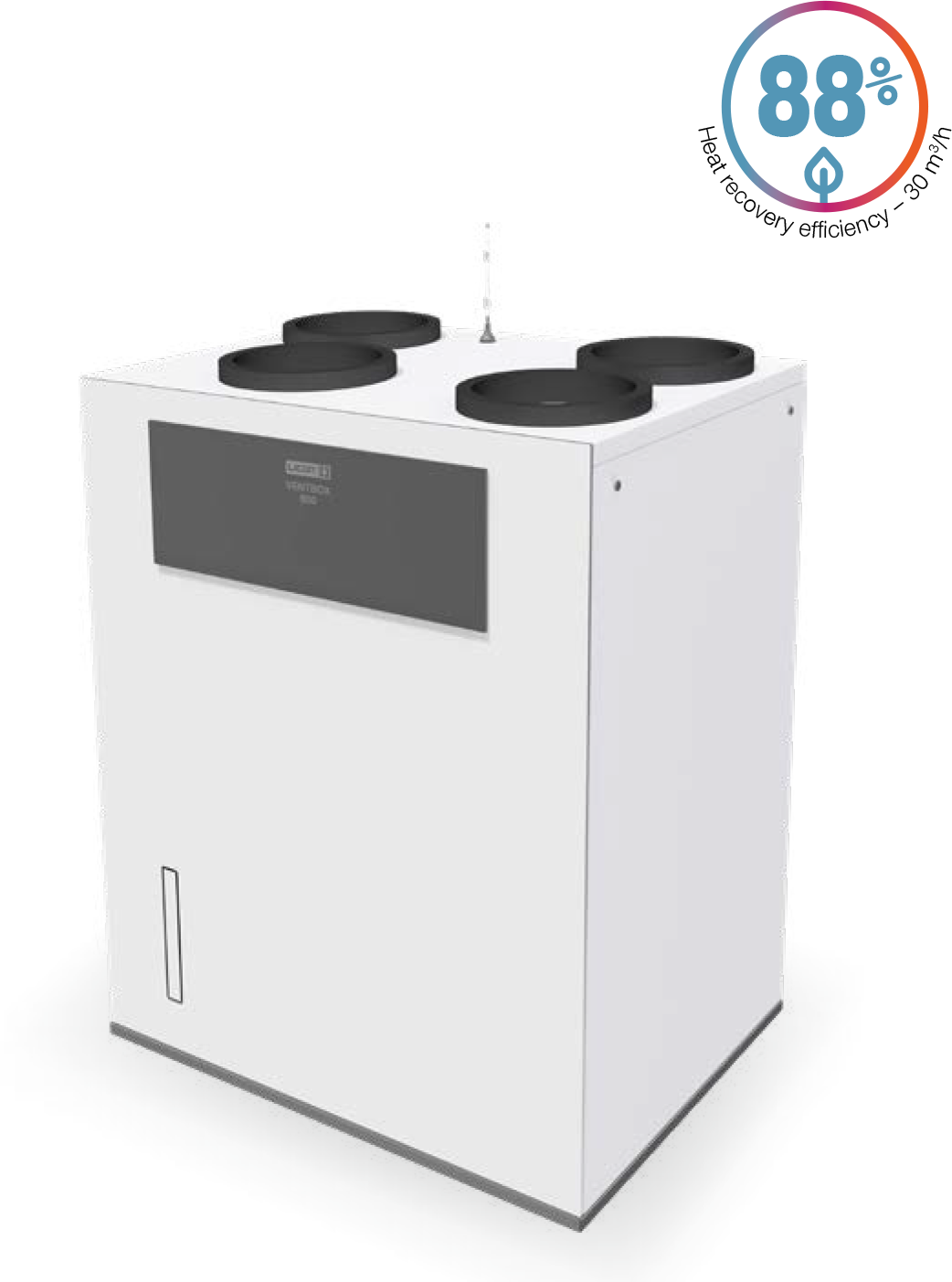

VENTBOX 800

Budynki użyteczności publicznej i domy jednorodzinne do 600 m²

Centralna jednostka rekuperacyjna VENTBOX 800 zapewnia kontrolowaną wentylację z odzyskiem ciepła, a jednocześnie stanowi skuteczne rozwiązanie do efektywnej filtracji oraz usuwania kurzu i różnego rodzaju alergenów ze świeżego powietrza nawiewanego do budynku. Jednostka odzysku ciepła przyczynia się również do poprawy efektywności energetycznej budynku. Dzięki zastosowaniu czujników możliwe jest skuteczne usuwanie radonu, kontrola poziomu CO₂ oraz odprowadzanie nadmiernej wilgoci z domu. Wersja ta należy do najbardziej wydajnych jednostek wentylacyjnych dostępnych na rynku i posiada klasę energetyczną A+.

Wersja Premium
Jednostka wyposażona jest w unikalne silniki EC z funkcją stałego przepływu powietrza. Silniki te kompensują straty ciśnienia przy ograniczeniu przepływu powietrza nawiewanego, np. podczas stopniowego zabrudzania filtrów powietrza. Dzięki zastosowaniu wysokiej klasy silników EC urządzenie pracuje bardziej efektywnie i ekonomicznie, co pozytywnie wpływa zarówno na dynamikę działania, jak i oszczędność eksploatacji systemu rekuperacji. Jednostka wyposażona jest w funkcję ochrony przeciwzamrożeniowej oraz możliwość regulacji wydajności zgodnie z aktualnym zapotrzebowaniem i temperaturą. Urządzenie posiada również automatyczną funkcję bypass, która porównuje temperaturę powietrza wewnętrznego i zewnętrznego oraz w razie potrzeby automatycznie otwiera przepustnicę bypass. Dzięki temu powietrze zewnętrzne nie jest niepotrzebnie ogrzewane przez powietrze wywiewane. Jednostką rekuperacyjną można również zdalnie sterować za pomocą interfejsu webowego z poziomu komputera, smartfona lub tabletu podłączonego do lokalnej sieci domowej.

Wersja Radonowa
VENTBOX 800 Radon jest częścią zaawansowanego systemu ochrony przed radonem, zaprojektowanego do skutecznego ograniczania stężenia radonu w budynkach mieszkalnych i użyteczności publicznej. Jednostka została wyposażona w czujnik radonu, który nieprzerwanie monitoruje jego poziom i umożliwia automatyczne dostosowanie intensywności wentylacji w przypadku wzrostu stężenia.

Wersja Radon bazuje na wykonaniu Premium i wykorzystuje energooszczędne silniki EC z funkcją stałego przepływu powietrza. Dzięki automatycznej kompensacji strat ciśnienia, spowodowanych na przykład stopniowym zabrudzeniem filtrów, jednostka utrzymuje stabilną wydajność wentylacji oraz wysoką skuteczność działania przez cały okres eksploatacji. Połączenie inteligentnego sterowania, ciągłego monitoringu radonu oraz wydajnej rekuperacji zapewnia zdrowy klimat wewnętrzny, energooszczędną pracę i niezawodną ochronę przed podwyższonym stężeniem radonu. Wersja Radon dostępna jest wyłącznie jako element kompleksowego systemu ochrony przed radonem.
Wersja Radonowa dostępna jest wyłącznie jako część systemu antyradonowego, więcej informacji na stronie www.radonfree.eu.

Parametry techniczne Zapytanie

Świeże powietrze bez alergenów i pyłków
Możliwość intensywnego wyciągania
Dom wolny od radonu

Zalecana powierzchnia	do 600 m²
Klasa energetyczna	A+
Możliwość montażu	Montaż podłogowy, ścienny / wariant prawy
Wymiary (wys. × szer. × gł.)	1270 × 1005 × 740 mm
Masa [kg]	112 kg
Napięcie	230 V AC/50 Hz
Prąd elektryczny bez podgrzewania wstępnego [A]	1,5 A
Prąd elektryczny z podgrzewaniem wstępnym [A]	12 A
Maks. pobór mocy jednostki bez podgrzewania wstępnego [W]	318 W
Maks. moc podgrzewania wstępnego [W]	2 550 W
Całkowity pobór mocy [W]	2 868 W
Stopień ochrony IP	30

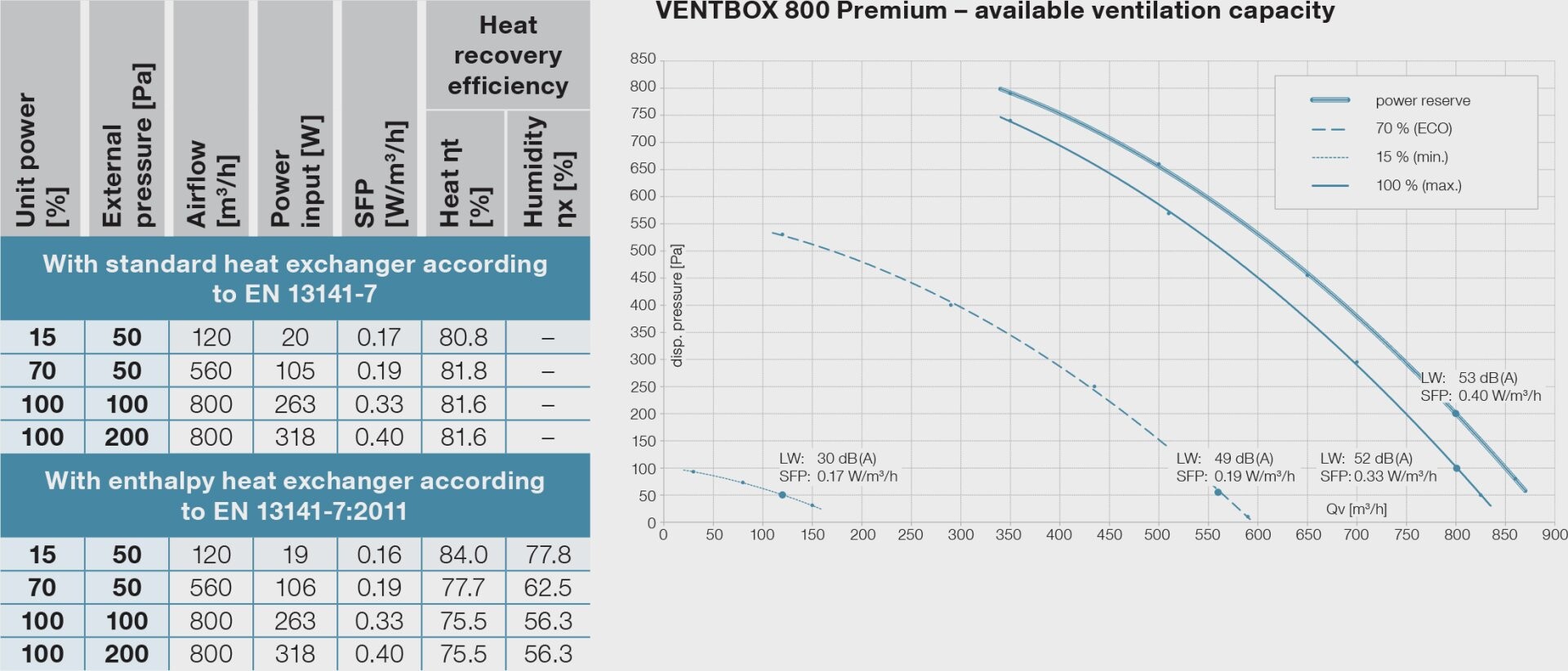

Przepływ powietrza [m³/h]	120–800 m³/h
Maksymalny przepływ powietrza w trybie BOOST [m³/h]	800 m³/h
Referencyjny przepływ powietrza [m³/h]	560 m³/h
Spręż dyspozycyjny [Pa]	50–200 Pa

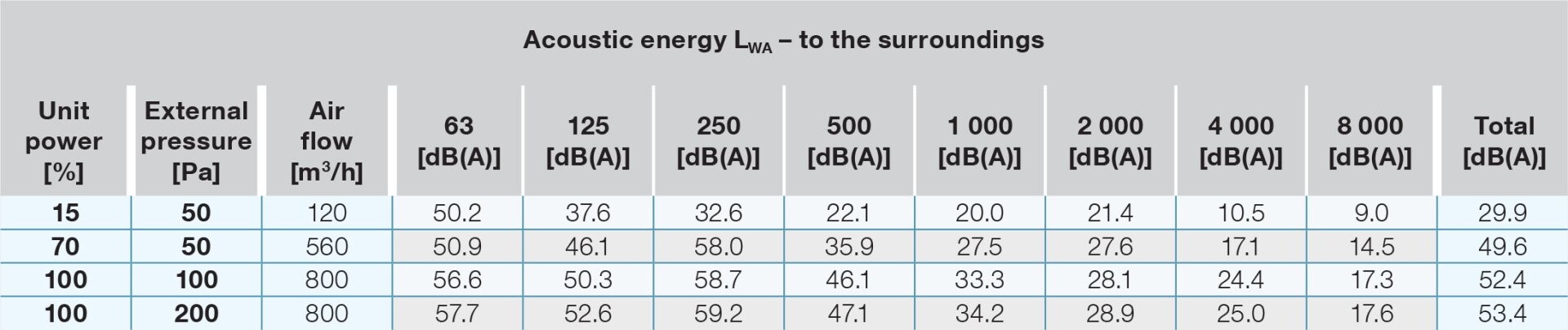

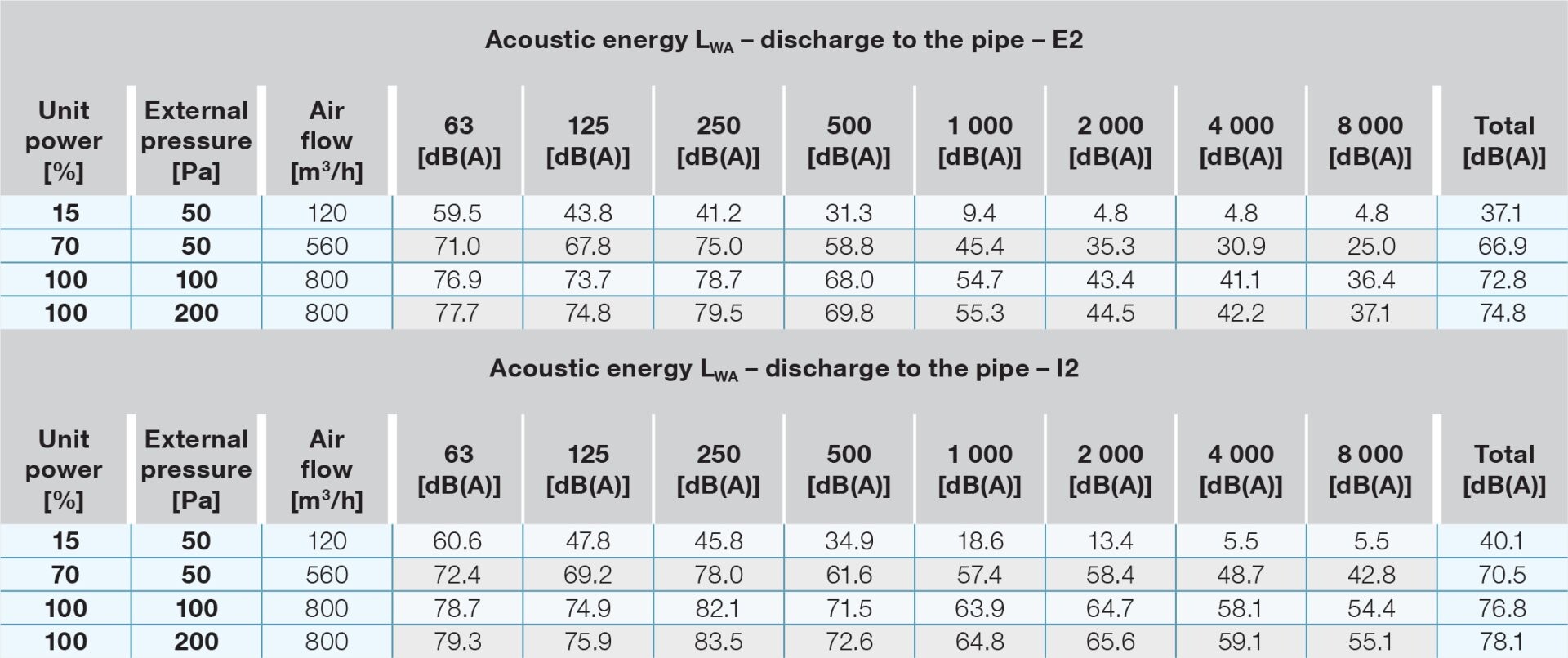

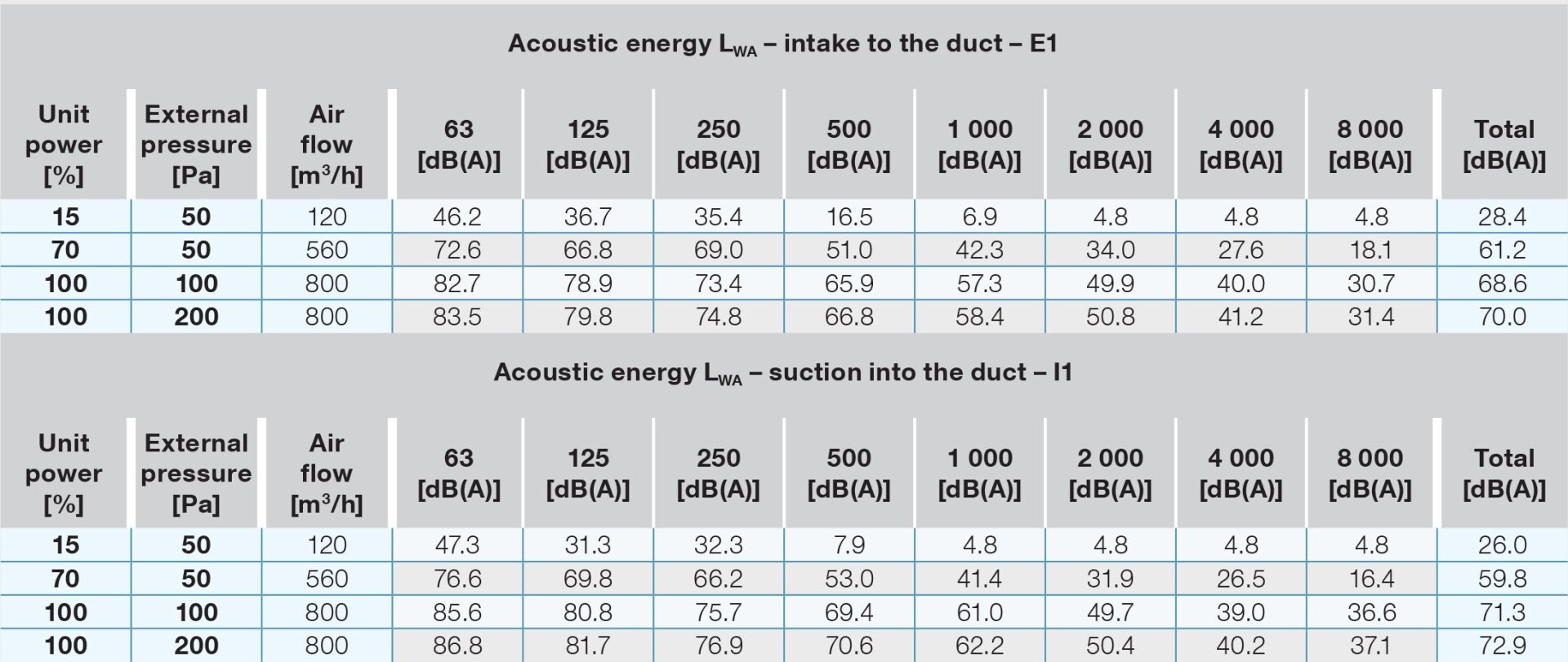

Moc akustyczna L_WA [m³/h/Pa/dB]	560 m³/h/50 Pa/49 dB
Sprawność odzysku ciepła / przepływ	82 %/800 m³/h; 82 %/560 m³/h; 81 %/120 m³/h
Pobór mocy elektrycznej (bez podgrzewania wstępnego)	263 W/800 m³/h; 105 W/560 m³/h; 20 W/120 m³/h
∅ króćców przyłączeniowych [mm]	250 mm
Typ przewodu odprowadzania kondensatu	HT DN 32 mm
Jednostkowy pobór mocy SPI* W/m³/h	0,19 W/przy referencyjnym przepływie powietrza 560 m³/h i sprężu dyspozycyjnym 50 Pa
Maks. liczba wszystkich czujników (CO2 / RH / RADON …)	9
Złącze dla czujnika pożarowego lub podłączenia EPS	Tak
Automatyczna ochrona przeciwzamrożeniowa	Tak
Funkcja bypass (obejście wymiennika)	Tak
Wentylacja intensywna	Tak
Tygodniowy tryb czasowy	Tak
Pomiar zużycia energii	Tak
Komunikacja Modbus TCP/IP	Tak
Komunikacja Modbus RTU	Tak
Wejście analogowe	2
Wejście cyfrowe	1
Silniki EC z funkcją stałego przepływu powietrza	Tak
Sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego	Tak
Filtr wstępny siatkowy	Tak
Sygnalizacja zabrudzenia filtrów na podstawie spadku ciśnienia na filtrze	Tak
Filtry nawiew/wywiew (% cząstek zatrzymanych w danej klasie filtracji)	F7 pyłki/zapachy ePM1 70 % (F7 zapachy opcjonalnie)
Standardowo jednostka wyposażona jest w przeciwprądowy wymiennik ciepła (HRV)

Entalpiczny przeciwprądowy wymiennik ciepła (ERV)

Entalpiczny przeciwprądowy wymiennik ciepła stanowi opcjonalny element systemu rekuperacji, który oprócz odzysku ciepła umożliwia również odzysk wilgoci. Wspomaga tym samym utrzymanie optymalnej wilgotności powietrza wewnątrz pomieszczeń, zwiększając komfort użytkowników mieszkań i budynków mieszkalnych. Systemy te oferują wiele korzyści, w tym wysoką efektywność energetyczną, obniżenie kosztów ogrzewania oraz poprawę jakości powietrza wewnętrznego.

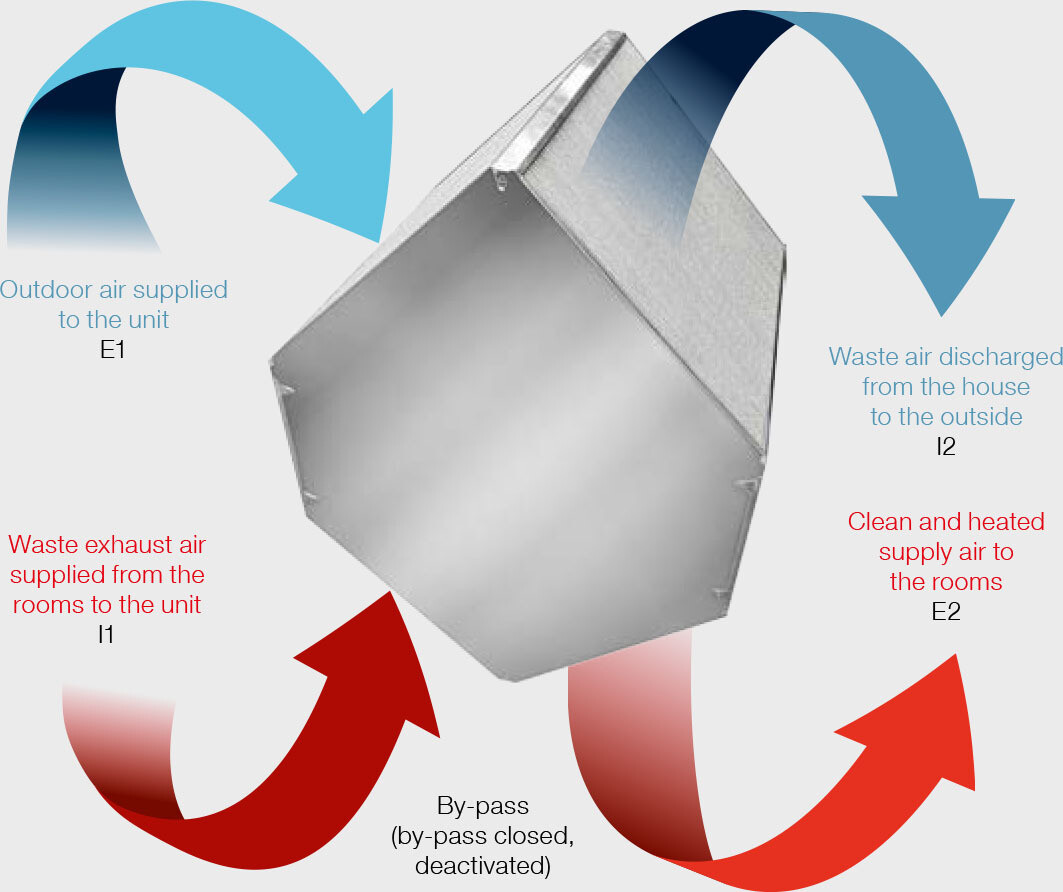

Zasada działania wymiennika przeciwprądowego

Główne cechy i zalety

• Wymiana ciepła – entalpiczny wymiennik ciepła umożliwia przekazywanie energii cieplnej z cieplejszego powietrza wywiewanego do chłodniejszego powietrza zewnętrznego, zwiększając tym samym temperaturę powietrza nawiewanego do budynku w okresie zimowym. Pomaga to ograniczyć koszty ogrzewania, ponieważ świeże powietrze jest podgrzewane pasywnie podczas wymiany.

• Wymiana wilgoci – oprócz odzysku ciepła entalpiczny wymiennik umożliwia również transfer wilgoci. Jest to istotne dla utrzymania optymalnej wilgotności powietrza wewnątrz pomieszczeń. Wilgoć zawarta w powietrzu wywiewanym jest przekazywana do powietrza nawiewanego, co jest szczególnie korzystne w regionach o ekstremalnych warunkach klimatycznych.

• Ograniczenie strat i zanieczyszczeń – entalpiczny wymiennik ciepła oddziela również strumienie powietrza nawiewanego i wywiewanego, zapobiegając przenikaniu zanieczyszczeń, kurzu oraz niepożądanych zapachów z zewnątrz do budynku. Przyczynia się to do poprawy jakości powietrza wewnętrznego.

• Oszczędność energii – praca bez konieczności podgrzewania powietrza nawiewanego przy temperaturach
zewnętrznych do -5 °C.

Specyfikacja z wymiennikiem entalpicznym	VENTBOX 800, wersja Premium i Radon
Klasa energetyczna	A
Masa całkowita jednostki	106,5 kg
Sprawność odzysku ciepła przepływ powietrza	76 %/800 m³/h 78 %/560 m³/h 84 %/120 m³/h
Sprawność odzysku ciepła przepływ powietrza	56 %/800 m³/h 63 %/560 m³/h 78 %/120 m³/h

Entalpiczny wymiennik ciepła można zamówić oddzielnie lub doposażyć jednostkę w późniejszym czasie; po bardzo prostym montażu całe urządzenie zostaje wyposażone w zaawansowaną technologię.
Kod zamówieniowy: VENTBOX 800 VJ-P029

Konstrukcja jednostki, filtry, sterowanie, bypass

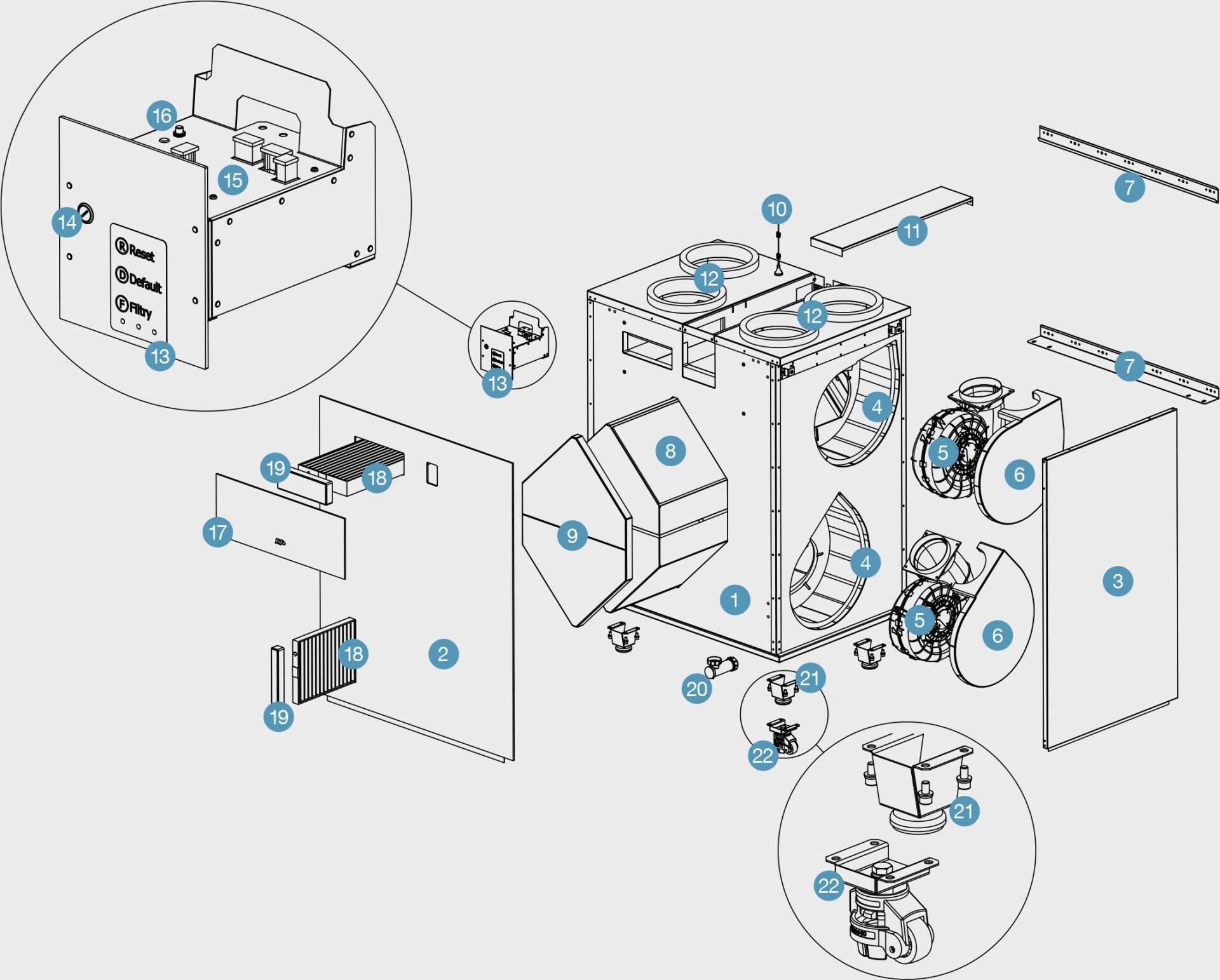

Konstrukcja jednostki

Podstawowe dane techniczne

1 obudowa jednostki wykonana z wytrzymałego materiału o właściwościach termoizolacyjnych i kompaktowej konstrukcji
2 przedni panel serwisowy
3 drzwiczki serwisowe wentylatorów
4 panele akustyczne
5 wentylatory z wydajnymi silnikami EC
6 osłony wentylatorów
7 system zawieszenia jednostki
8 osłona wymiennika ciepła HRV
9 osłona wymiennika ciepła
10 zewnętrzna antena Wi-Fi
11 osłona prowadzenia przewodów
12 króćce przyłączeniowe kanałów powietrznych
13 panel sterująco-informacyjny
14 obudowa bezpiecznika z bezpiecznikiem
15 panel sterowania – wejścia analogowe i cyfrowe
16 złącze zewnętrznej anteny Wi-Fi

17 designerska osłona przednia
18 filtry oczyszczania powietrza
19 zaślepki filtrów
20 suchy syfon – odpływ kondensatu na spodzie jednostki z gwintem przyłączeniowym 5/4”
21 nóżki z regulacją wysokości
22 regulowany przesuw
sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego
podgrzewanie wstępne powietrza (3 elementy PTC)
sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego
sygnalizacja zabrudzenia filtrów na podstawie spadku ciśnienia na filtrze
oddzielny czujnik temperatury do monitorowania funkcji podgrzewania wstępnego
czujniki temperatury do monitorowania temperatury powietrza na nawiewie i wywiewie jednostki wentylacyjnej
złącze do podłączenia czujnika pożarowego lub elektrycznej sygnalizacji pożarowej (EFS)
przewód zasilający 230 V AC / 16 A
etykieta energetyczna, ulotka informacyjna
instrukcja montażu i instalacji, szablon montażowy

Podstawowe funkcje oprogramowania

• automatyczna ochrona przeciwzamrożeniowa
• wyświetlanie aktualnej mocy podgrzewania wstępnego
• automatyczna funkcja bypass (obejście wymiennika)
• ręczne sterowanie bypassem (w trybie letnim)
• możliwość ręcznego odmrażania wymiennika ciepła (w trybie zimowym)
• możliwość podłączenia czujnika pożarowego lub elektrycznej sygnalizacji pożarowej (EFS)
• możliwość konfiguracji podłączonych czujników przez użytkownika (CO2, wilgotność względna, sumaryczne stężenie lotnych związków organicznych)
• komunikacja Modbus z systemem nadrzędnym (np. LOXONE)
• komunikacja z czujnikami Modbus RTU
• sterowanie wraz z regulacją wydajności wentylacji za pomocą interfejsu webowego w sieci lokalnej
• interfejs aplikacji
• tygodniowy tryb czasowy
• funkcja opuszczenia obiektu / tryb urlopowy
• orientacyjna informacja o aktualnym zużyciu energii elektrycznej
• intensywna wentylacja BOOST
• wersje językowe: CZ, EN, DE, FR, PL

Specyfikacja opcjonalna

• entalpiczny przeciwprądowy płytowy wymiennik ciepła ERV
• płynna ręczna regulacja P.R.T. z naściennym sterownikiem zdalnym
• czujnik stężenia CO₂
• czujnik wilgotności względnej (RH)
• czujnik stężenia radonu
• kombinowany czujnik TVOC i HCHO (lotne związki organiczne i formaldehyd)
• węglowe filtry zapachowe NAWIEWU F7 AC (ePM1 70 %)*
• blaszane wkładki do kanałów powietrznych
• regulowany przesuw
_{* wartość (%) określa, ile cząstek danej klasy filtr zatrzymuje}

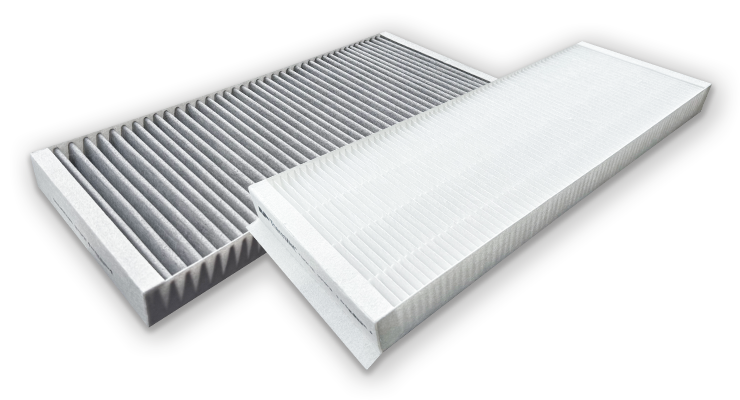

FILTRY

• klasa filtracji F7 nawiew – 450 × 253 × 50 mm, ePM1 70 %
• klasa filtracji F7 wywiew / bypass – 642 × 254 × 29 mm, ePM1 70 %
• węglowy filtr nawiewu F7/AC – 450 × 253 × 50 mm, ePM1 70 %

STEROWANIE

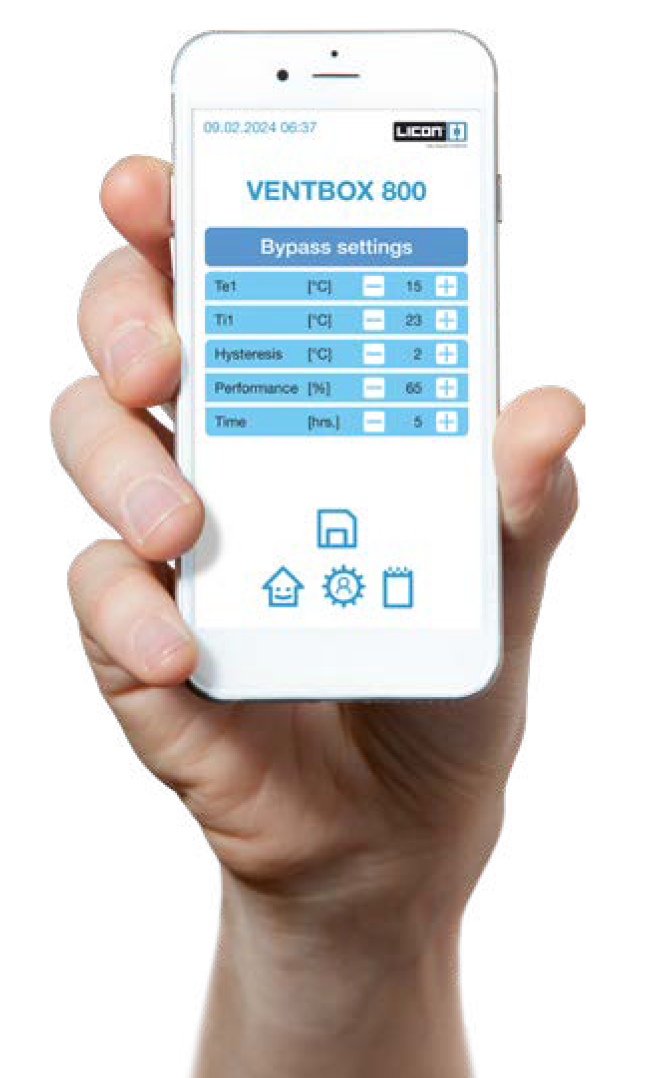

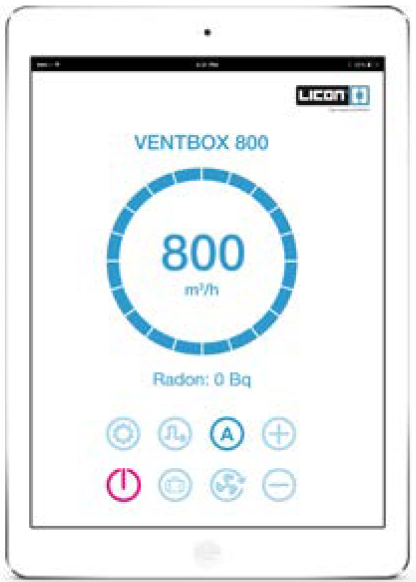

Sterowanie jednostką za pomocą interfejsu webowego

Ekran główny służy do wyświetlania informacji, sterowania oraz konfiguracji jednostki VENTBOX. W centralnej części wyświetlana jest aktualna wydajność pracy jednostki; poniżej znajdują się informacje oraz ikony statusowe, a następnie aktualne wartości mierzone przez czujniki pomieszczeniowe wykorzystywane przez urządzenie (pod warunkiem, że czujniki są podłączone do jednostki rekuperacyjnej). Dolna część zawiera przyciski do obsługi i konfiguracji jednostki rekuperacyjnej.

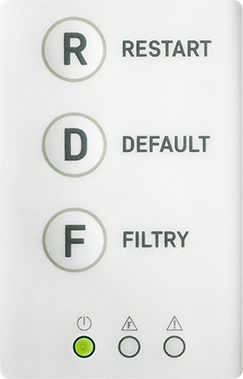

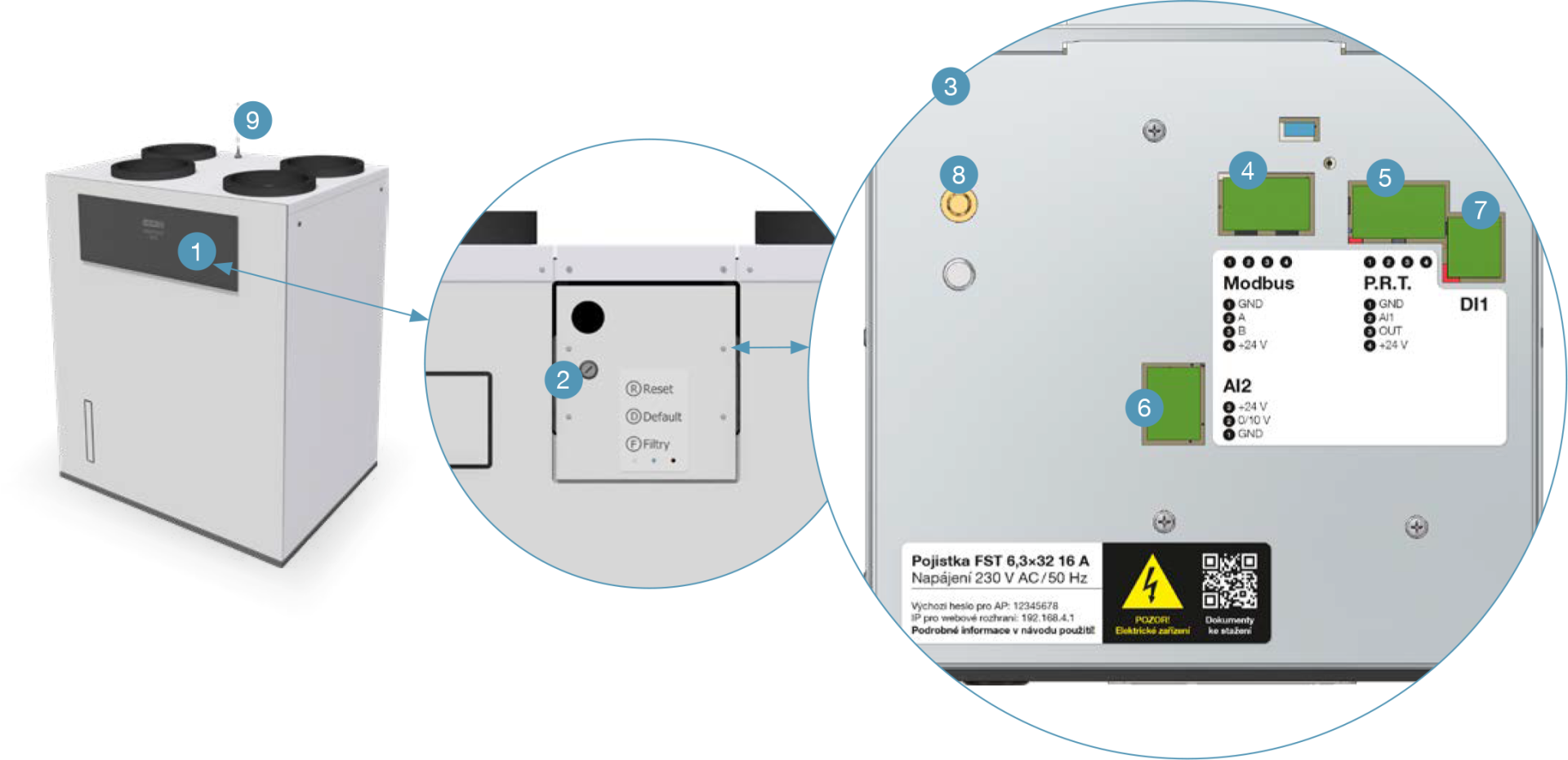

Panel sterująco-informacyjny

Jednostką VENTBOX n można standardowo sterować za pomocą interfejsu webowego, jednak wszystkie podstawowe operacje serwisowe można również wykonywać ręcznie (poprzez naciśnięcie odpowiedniego przycisku) na panelu sterowania znajdującym się na froncie urządzenia:

R krótkie naciśnięcie przycisku powoduje restart urządzenia, przy zachowaniu wszystkich ustawień użytkownika i ustawień serwisowych urządzenia.

D dłuższe naciśnięcie przycisku (5 s) powoduje przejście do ustawień fabrycznych, w których jednostka wentylacyjna pracuje stale z obniżoną wydajnością. Jednocześnie zostaną utracone wszystkie ustawienia użytkownika, w tym ustawienia programu tygodniowego oraz połączenia sieciowe, jeśli zostały wcześniej skonfigurowane. Ustawienia typu wymiennika (ERV/HRV) oraz korekcji wentylatorów pozostają bez zmian. Jednostka wentylacyjna powraca do trybu AP wraz z hasłem logowania ustawionym przez producenta.
F Naciśnięcie przycisku przez 2 s służy do ustawienia nowego interwału wymiany filtrów. Funkcji tej należy używać wyłącznie po wymianie filtrów!

Dioda LED informacyjna
• zielona – zasilanie – miganie – urządzenie podłączone do zasilania (tryb Standby), światło ciągłe – urządzenie w pracy
• niebieska – filtry – światło ciągłe lub miganie oznacza konieczność wymiany filtrów
• czerwona – błąd – należy sprawdzić sekcję „Komunikaty błędów

By-pass mode

Tryb

bypass jest jednym z kluczowych elementów central rekuperacyjnych VENTBOX. Funkcja ta realizowana jest za pomocą przepustnicy bypass wyposażonej w siłownik. W przypadku ręcznej lub automatycznej aktywacji oraz na podstawie zdefiniowanych temperatur ustawionych w interfejsie webowym przepustnica bypass umożliwia ominięcie wymiennika ciepła. Powietrze wywiewane z wnętrza jest kierowane przez przepustnicę bypass poza wymiennik ciepła, a następnie bezpośrednio usuwane na zewnątrz budynku, dzięki czemu nie przekazuje energii cieplnej do powietrza zewnętrznego nawiewanego do jednostki.
Tryb bypass jest najczęściej wykorzystywany w okresie letnim, szczególnie nocą, gdy powietrze zewnętrzne jest naturalnie chłodniejsze. Umożliwia to skuteczne obniżenie temperatury wewnątrz pomieszczeń bez konieczności stosowania aktywnego chłodzenia. Bypass stanowi tym samym efektywne rozwiązanie zapewniające optymalny komfort cieplny we wnętrzach podczas ciepłych miesięcy letnich.

Opis trybu bypass

1. Zasada działania trybu bypass
– W trybie aktywnym ciepłe powietrze z wnętrza jest bezpośrednio usuwane na zewnątrz bez wymiany ciepła. W tym trybie wymiennik ciepła jest dezaktywowany za pomocą przepustnicy bypass, co zapobiega niepożądanemu ogrzewaniu świeżego powietrza nawiewanego do wnętrza. Do pomieszczeń nawiewane jest świeże, chłodne powietrze.
2. Warunki aktywacji
– Bypass aktywuje się automatycznie, jeśli temperatura wewnątrz pomieszczenia wzrośnie powyżej wartości zadanej ustawionej w interfejsie webowym. Po osiągnięciu wymaganej temperatury we wnętrzu tryb bypass zostaje wyłączony, a jednostka powraca do standardowego trybu odzysku ciepła. W interfejsie webowym można również zdefiniować minimalną temperaturę powietrza nawiewanego do wnętrza.
3. Ochrona i filtracja
– Dla prawidłowego działania i ochrony systemu przepustnica bypass wyposażona jest dodatkowo w filtr bypass. Chroni on wymiennik ciepła oraz silnik przed kurzem i zanieczyszczeniami, które mogą znajdować się w powietrzu odprowadzanym z wnętrza, gdy przepływ powietrza nie przechodzi przez standardowy filtr wywiewny. Filtr bypass jest niezbędny dla zapewnienia długotrwałej niezawodności i efektywności jednostki rekuperacyjnej.

Zalety przepustnicy bypass

• Oszczędność energii – ogranicza potrzebę aktywnego chłodzenia wnętrz w okresie letnim.
• Zwiększony komfort – umożliwia wykorzystanie naturalnie chłodniejszego powietrza zewnętrznego w celu poprawy klimatu wewnętrznego.

Funkcje użytkownika, którymi można sterować

• wyłączenie wentylacji – tryb Standby (jednostka pozostaje podłączona do zasilania)
• przełączanie między trybem automatycznym i ręcznym (A/M)
• jednorazowe obniżenie wydajności wentylacji podczas nieobecności w budynku (tryb urlopowy)
• krótkotrwałe zwiększenie intensywności wentylacji (tryb BOOST)
• ręczne przełączanie przepustnicy bypass (tylko latem)
• ustawienia urządzenia dostępne dla użytkownika

WYMAGANIA DLA INNYCH BRANŻ

Wymagania elektryczne Obowiązkowe przygotowanie Stałe przewody zasilające 3×2,5 z wyłącznikiem nadprądowym 16 A charakterystyka B od rozdzielnicy do jednostki rekuperacyjnej. • Zakończyć gniazdem 230 V AC/50 Hz w odległości nie większej niż 1,5 m od gniazda zasilania jednostki rekuperacyjnej (gniazdo zasilania znajduje się na górnej stronie, przy przedniej krawędzi jednostki pomiędzy króćcami przyłączeniowymi kanałów powietrznych). • Oznaczenie wyłącznika nadprądowego etykietą „rekuperacja”. • Nie blokować – zdalne sterowanie centralne! Opcjonalne przygotowanie Przewód UTP od domowego routera Wi-Fi do jednostki rekuperacyjnej. • Zakończyć gniazdem RJ 45 w miejscu montażu jednostki rekuperacyjnej. Stosowane wyłącznie w przypadku słabego sygnału Wi-Fi, do ewentualnego podłączenia routera Wi-Fi oraz wzmocnienia sygnału Wi-Fi (nie służy do fizycznego podłączenia jednostki rekuperacyjnej). Przyciski intensywnego wywiewu „WC, Łazienka, Kuchnia” • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wszystkich pomieszczeń wymagających intensywnego wywiewu (WC, łazienka, kuchnia oraz inne opcjonalne pomieszczenia). • Połączyć wszystkie przewody od przycisków intensywnego wywiewu równolegle i podłączyć je do jednostki rekuperacyjnej. • Zakończyć wolnym przewodem z zapasem min. 2 m, nie dalej niż 0,5 m od terminala danych jednostki rekuperacyjnej, i oznaczyć „przycisk WC, Łazienka, Kuchnia” itd. • W pomieszczeniach zamontować przycisk chwilowy z powrotem do pozycji wyjściowej. Czujniki CO₂ i HYG oraz panel ciągłej regulacji (P.R.T.) • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wymaganych pomieszczeń dla czujników i panelu P.R.T.; przewody muszą być połączone szeregowo zgodnie z wymaganiami projektu technicznego magistrali RS 485 – czujniki komunikują się za pomocą Modbus RTU! • Zakończyć przewód z zapasem min. 2 m, maksymalnie 0,5 m od terminala danych jednostki rekuperacyjnej (terminale danych znajdują się zawsze pomiędzy króćcami skierowanymi do wnętrza). Zalecenia • Czujnik CO₂ (dla miejsc o większym zagęszczeniu osób) powinien być montowany na wysokości włączników. • Czujniki wilgotności do łazienek powinny być montowane na ścianie 10 cm poniżej sufitu. • Zawsze należy pozostawić zapas co najmniej 0,3 m na przewodach ciągłych łączących poszczególne czujniki szeregowo. Czujnik dymu i kontrola nadciśnienia nawiewu • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wymaganych pomieszczeń z wymaganiami dotyczącymi nadciśnienia powietrza lub detekcji dymu (pomieszczenie z kominkiem, kotłownia itp.). • Zakończyć przewód z zapasem min. 2 m, nie dalej niż 0,5 m od listwy zaciskowej jednostki rekuperacyjnej (listwy zaciskowe znajdują się na górnej stronie przy przedniej krawędzi jednostki pomiędzy przyłączami) i oznaczyć jako „czujnik(i) dymu, kontrola nadciśnienia powietrza”. • Przy instalacji czujników dymu należy ściśle przestrzegać zaleceń producenta czujników. • W przypadku wyboru przyciskowego sterowania nadciśnieniem powietrza należy zastosować przycisk z funkcją ON/OFF. Ogólne wymagania Pozostałe wymagania określa dokumentacja projektowa.


PODŁĄCZENIE ELEKTRYCZNE Podłączenie elektryczne jednostki VENTBOX 800 realizowane jest za pomocą przewodu zasilającego o długości 2,5 m. Wszystkie złącza znajdują się na panelu sterowania, umieszczonym pod designerską osłoną na froncie jednostki. W tym miejscu znajdują się również bezpiecznik zasilania oraz główny moduł zasilający. 1 designerska osłona przednia służąca do ochrony panelu sterowania 2 skrzynka bezpiecznikowa z bezpiecznikiem FST 6.3×32 16 A / ~ 250 V 3 panel sterowania z wejściami analogowymi i cyfrowymi 4 Modbus – podłączenie czujników RH, CO₂, TVOC, Radon, P.R.T. 5 P.R.T. – wejście analogowe do podłączenia zewnętrznego regulatora P.R.T. 6 AI2 – wejście analogowe 7 DI1 – wejście cyfrowe dla przycisków intensywnego wywiewu (do wymaganych pomieszczeń) 8 złącze SMA do podłączenia zewnętrznej anteny Wi-Fi 9 antena do komunikacji bezprzewodowej (połączenie z siecią Wi-Fi)

Wymagania dotyczące instalacji wodnej Obowiązkowe przygotowanie Rura odpływowa HT – DN 32 mm lub gwint 5/4" • Doprowadzić rurę odpływową HT DN 32 mm, wyposażyć ją w suchy syfon WHB1 i zakończyć w pobliżu odpływu kondensatu jednostki rekuperacyjnej (odpływ kondensatu znajduje się na spodniej stronie jednostki rekuperacyjnej). • Należy uwzględnić wymaganą „rewizję” oraz możliwość odłączenia jednostki rekuperacyjnej od odpływu. • Konieczne jest zapewnienie swobodnego odpływu z uwzględnieniem całkowitego spadku instalacji kanalizacyjnej (min. 3 %).	Wymagania budowlane Obowiązkowe przygotowanie Kanały powietrzne ∅ 250 mm • Doprowadzić kanały powietrzne zgodnie z wybraną konfiguracją jednostki rekuperacyjnej oraz odpowiednim rozmieszczeniem przyłączy kanałów powietrznych. • Należy uwzględnić całkowite umiejscowienie jednostki rekuperacyjnej w budynku (montaż ścienny / w suficie podwieszanym / podłogowy). • Zapewnić wystarczającą przestrzeń montażową i serwisową z uwzględnieniem lokalizacji jednostki rekuperacyjnej zgodnie z wybranym wariantem i sposobem podłączenia. • Minimalna wymagana głębokość montażowa jednostki rekuperacyjnej wynosi 1 300 mm. Otwory kotwiące • W zależności od wybranego wariantu montażu oraz masy urządzenia.

MONTAŻ


Wymiary jednostki według typu montażu – montaż ścienny	Wymiary jednostki według typu montażu – montaż podłogowy

Montaż ścienny – podłączenie pod stropem	Montaż ścienny – podłączenie przez strop

Montaż ścienny	Montaż ścienny

Montaż podłogowy	Podłączenie kanałów powietrznych 1 antena do komunikacji bezprzewodowej (Wi-Fi)<br> 2 suchy syfon – odpływ kondensatu<br> (rura odpływowa HT DN 32 mm / gwint 5/4")	Wsporniki 3 regulowana nóżka • gumowa stopka • poziomowanie za pomocą klucza 4 Adjustable travel • rubber foot • manual levelling • travel wheel

KODY ZAMÓWIENIOWE

Przykład kodu zamówieniowego: VB1-0800-BC-PHR
Jednostka VENTBOX 800 pierwszej generacji do centralnego rozprowadzania powietrza, wyposażona w silniki EC z funkcją stałego przepływu w wersji Premium, standardowy przeciwprądowy płytowy wymiennik ciepła oraz przyłącze prawe.

VENTBOX	Generacja		Przepływ powietrza		Wersja	Typ jednostki rekuperacyjnej		Model / Typ	Typ wymiennika	Wariant przyłączenia
V B	1	-	0800	-	B	C	-	P	H	R
					Box	Scentralizowana		P – Premium	H – standardowy E – entalpiczny	R – prawy
