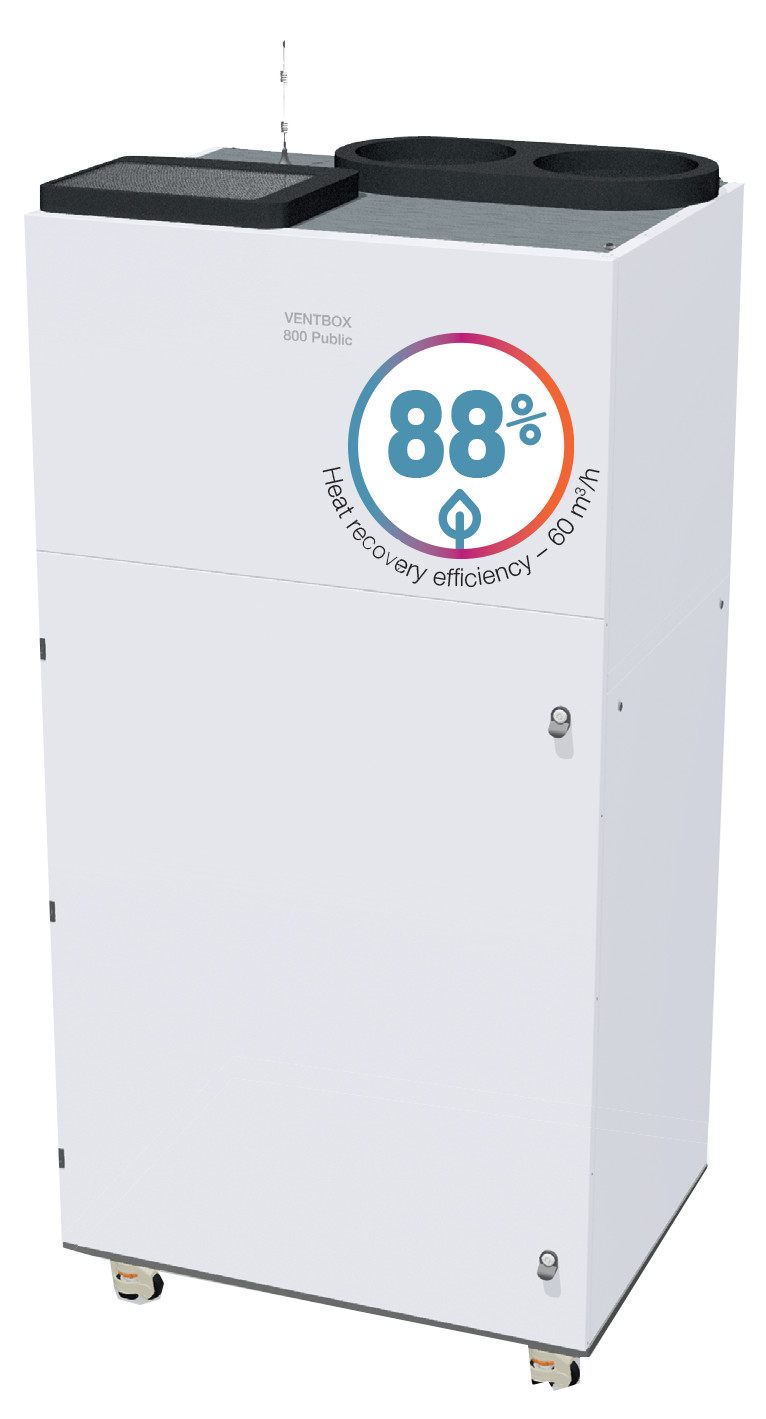

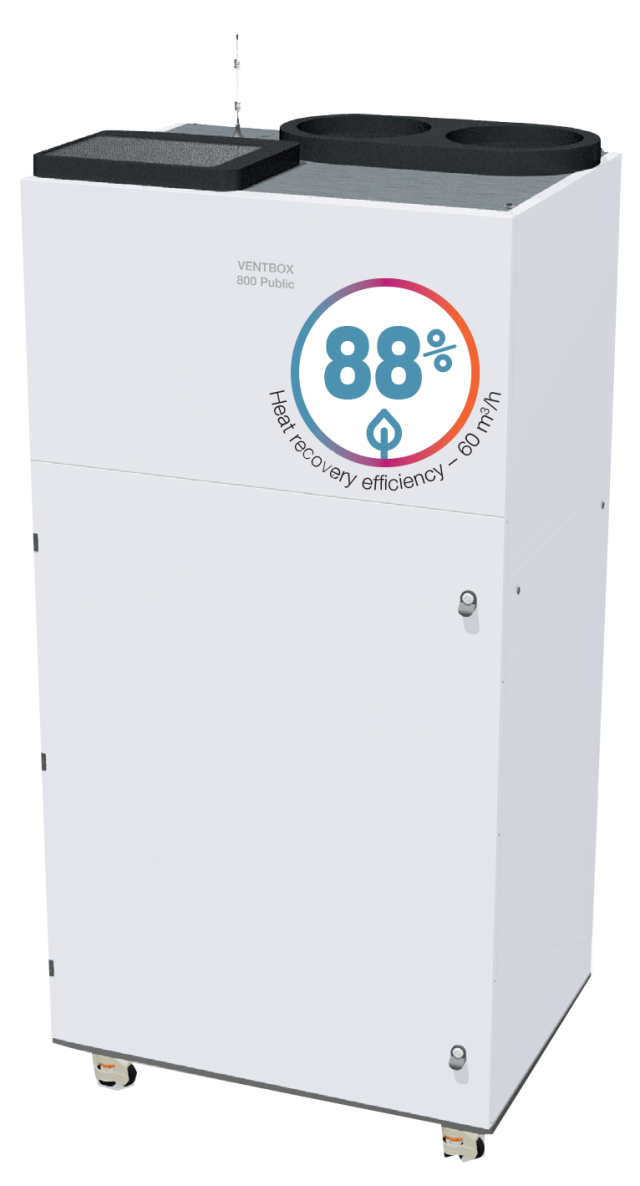

VENTBOX 800 Public

Budynki użyteczności publicznej i szkoły do 600 m²

Zdecentralizowana jednostka rekuperacyjna VENTBOX 800 Public została zaprojektowana do montażu w zamkniętych pomieszczeniach budynków szkolnych oraz innych obiektów użyteczności publicznej. Spełnia rygorystyczne wymagania higieniczne dotyczące emisji hałasu i filtracji powietrza. Wysoka wydajność wentylacji, niska emisja akustyczna, kompaktowe wymiary oraz efektywny odzysk ciepła umożliwiają instalację również w budynkach, w których wykonanie rozbudowanej sieci kanałów wentylacyjnych nie jest możliwe.

Jednostka wentylacyjna VENTBOX 800 Public posiada własne rozwiązanie doprowadzenia powietrza zewnętrznego, na przykład poprzez wypełnienie okienne. Zakończenia kanałów powietrznych po zewnętrznej stronie budynku są zawsze projektowane z uwzględnieniem estetyki oraz funkcjonalności. Jednostka wyposażona jest w wydajny wymiennik ciepła, który ogranicza straty energii występujące podczas tradycyjnego wietrzenia poprzez otwieranie okien lub innych ekonomicznie i technicznie nieefektywnych metod wentylacji.

Urządzenie zapewnia stałe obniżanie stężenia CO₂ w pomieszczeniach, skuteczną eliminację nieprzyjemnych zapachów zewnętrznych dzięki filtrom węglowym oraz wysoki komfort świeżego i czystego powietrza. W przypadku zastosowania jednostki z wymiennikiem entalpicznym nie jest wymagane podłączenie do instalacji kanalizacyjnej w celu odprowadzania kondensatu.

Parametry techniczne Zapytanie

Wydajne usuwanie powietrza wywiewanego
Świeże powietrze bez alergenów i pyłków
Dom wolny od radonu

Zalecana powierzchnia	do 600 m²
Klasa energetyczna	A+
Możliwość montażu	Montaż podłogowy
Wymiary (wys. × szer. × gł.)	2 050 × 1 005 × 740 mm
Masa [kg]	152 kg
Napięcie zasilania	230 V AC/50 Hz
Prąd elektryczny bez podgrzewania wstępnego [A]	1,5 A
Prąd elektryczny z podgrzewaniem wstępnym [A]	12 A
Maks. pobór mocy jednostki bez podgrzewania wstępnego [W]	318 W
Maks. moc podgrzewania wstępnego [W]	2 550 W
Stopień ochrony IP	IP30

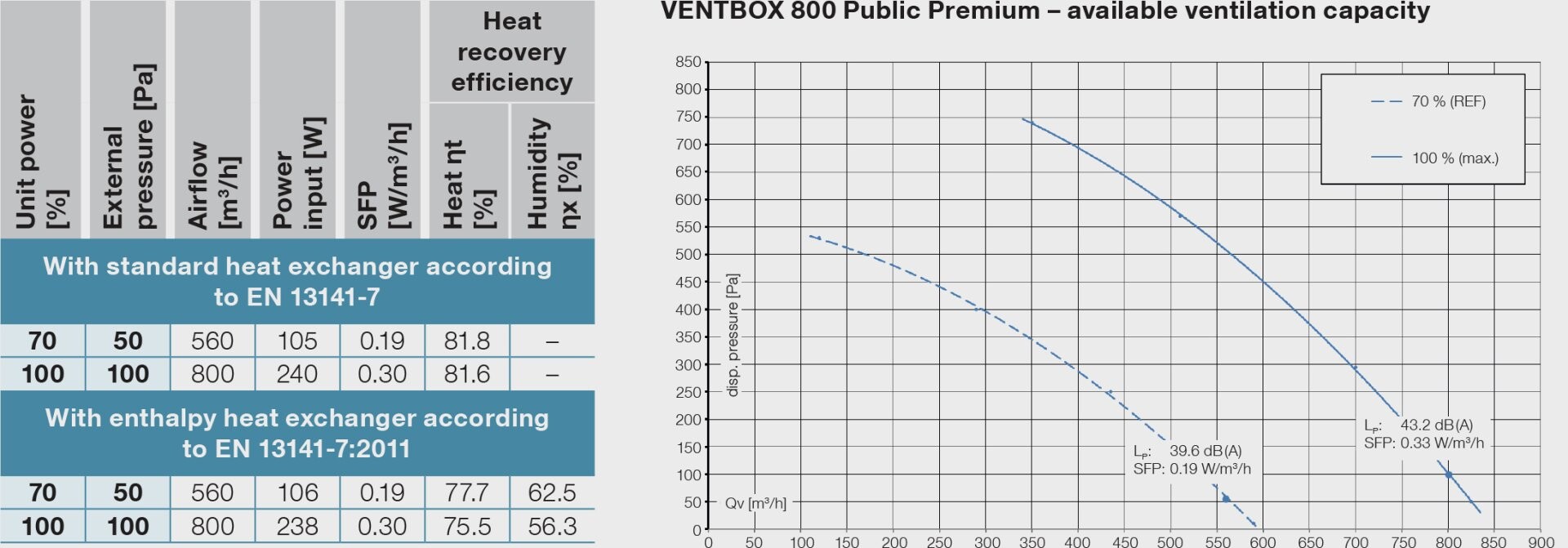

Przepływ powietrza [m³/h]	120–800 m³/h
Maksymalny przepływ powietrza w trybie BOOST [m³/h]	800 m³/h
Referencyjny przepływ powietrza [m³/h]	560 m³/h
Spręż dyspozycyjny [Pa]	50–100 Pa

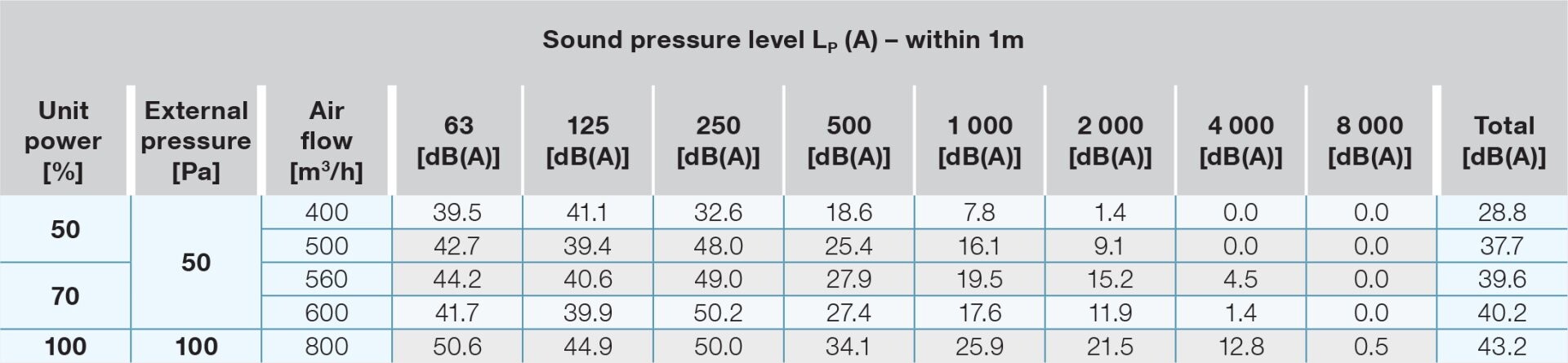

Moc akustyczna L_WA [m³/h/Pa/dB]	560 m³/h / 50 Pa / 39 dB
Sprawność odzysku ciepła / przepływ powietrza	82 % / 800 m³/h; 82 % / 560 m³/h; 81 % / 120 m³/h
Pobór mocy elektrycznej (bez podgrzewania wstępnego)	263 W / 800 m³/h; 105 W / 560 m³/h; 20 W / 120 m³/h
Średnica króćców przyłączeniowych [mm]	250 mm
Typ rury do odprowadzania kondensatu	HT DN 32 mm
Jednostkowy pobór mocy SPI	0,19 W/m³/h
Maks. liczba wszystkich czujników (CO₂ / RH / RADON ...)	9
Złącze do podłączenia czujnika pożarowego lub EPS	Tak
Automatyczna ochrona przeciwzamrożeniowa	Tak
Funkcja bypass (obejście wymiennika)	Tak
Intensywna wentylacja BOOST	Tak
Tygodniowy tryb czasowy	Tak
Pomiar zużycia energii	Tak
Komunikacja Modbus TCP/IP	Tak
Komunikacja Modbus RTU	Tak
Wejście analogowe	2
Wejście cyfrowe	1
Silniki EC z funkcją stałego przepływu	Tak
Sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego	Tak
Metalowy filtr wstępny	Tak
Sygnalizacja zabrudzenia filtrów na podstawie spadku ciśnienia	Tak
Filtry nawiew / wywiew (% zatrzymanych cząstek w danej klasie filtracji)	F7 pyłkowy / zapachowy ePM1 70 % (F7 AC opcjonalnie)

Entalpiczny przeciwprądowy wymiennik ciepła (ERV)

Entalpiczny przeciwprądowy wymiennik ciepła (ERV) jest opcjonalnym elementem systemu rekuperacji, który oprócz odzysku ciepła umożliwia również odzysk wilgoci. Dzięki temu wspomaga utrzymanie optymalnego poziomu wilgotności powietrza wewnątrz pomieszczeń, zwiększając komfort użytkowników mieszkań i budynków mieszkalnych. Rozwiązanie to oferuje wiele korzyści, takich jak wysoka efektywność energetyczna, obniżenie kosztów ogrzewania oraz poprawa jakości powietrza wewnętrznego.

Zasada działania przeciwprądowego wymiennika ciepła

Entalpiczny wymiennik ciepła można zamówić od razu z jednostką lub doposażyć urządzenie w późniejszym terminie. Dzięki bardzo prostej instalacji jednostka zostaje rozszerzona o zaawansowaną technologię odzysku wilgoci i jeszcze wyższy komfort użytkowania.

Kod zamówieniowy: VENTBOX 800 Public: VJ-P029.

Główne cechy i korzyści

• Odzysk ciepła – entalpiczny wymiennik ciepła umożliwia przekazywanie energii cieplnej z cieplejszego powietrza wywiewanego do chłodniejszego powietrza zewnętrznego. Dzięki temu zimą temperatura powietrza nawiewanego do budynku wzrasta, co przyczynia się do obniżenia kosztów ogrzewania, ponieważ świeże powietrze jest podgrzewane pasywnie podczas wymiany.

• Odzysk wilgoci – oprócz ciepła entalpiczny wymiennik umożliwia również transfer wilgoci. Jest to istotne dla utrzymania optymalnego poziomu wilgotności wewnątrz pomieszczeń. Wilgoć zawarta w powietrzu wywiewanym jest przekazywana do powietrza nawiewanego, co jest szczególnie korzystne w regionach o skrajnych warunkach klimatycznych.

• Ograniczenie strat i zanieczyszczeń – entalpiczny wymiennik ciepła oddziela strumienie powietrza nawiewanego i wywiewanego, zapobiegając przenikaniu zanieczyszczeń, kurzu oraz niepożądanych zapachów z zewnątrz do wnętrza budynku. W efekcie poprawia jakość powietrza wewnętrznego.

• Oszczędność energii – umożliwia pracę bez konieczności podgrzewania wstępnego powietrza nawiewanego przy temperaturach zewnętrznych do -5 °C.

Specyfikacja z wymiennikiem entalpicznym	VENTBOX 800 Public
Klasa energetyczna z wymiennikiem entalpicznym	A
Masa całkowita jednostki	146,5 kg
Sprawność odzysku ciepła / przepływ powietrza	76 % / 800 m³/h 78 % / 560 m³/h
Sprawność odzysku wilgoci / przepływ powietrza	56 % / 800 m³/h 63 % / 560 m³/h

ELEMENTY JEDNOSTKI VENTBOX, FILTRY, STEROWANIE, BYPASS

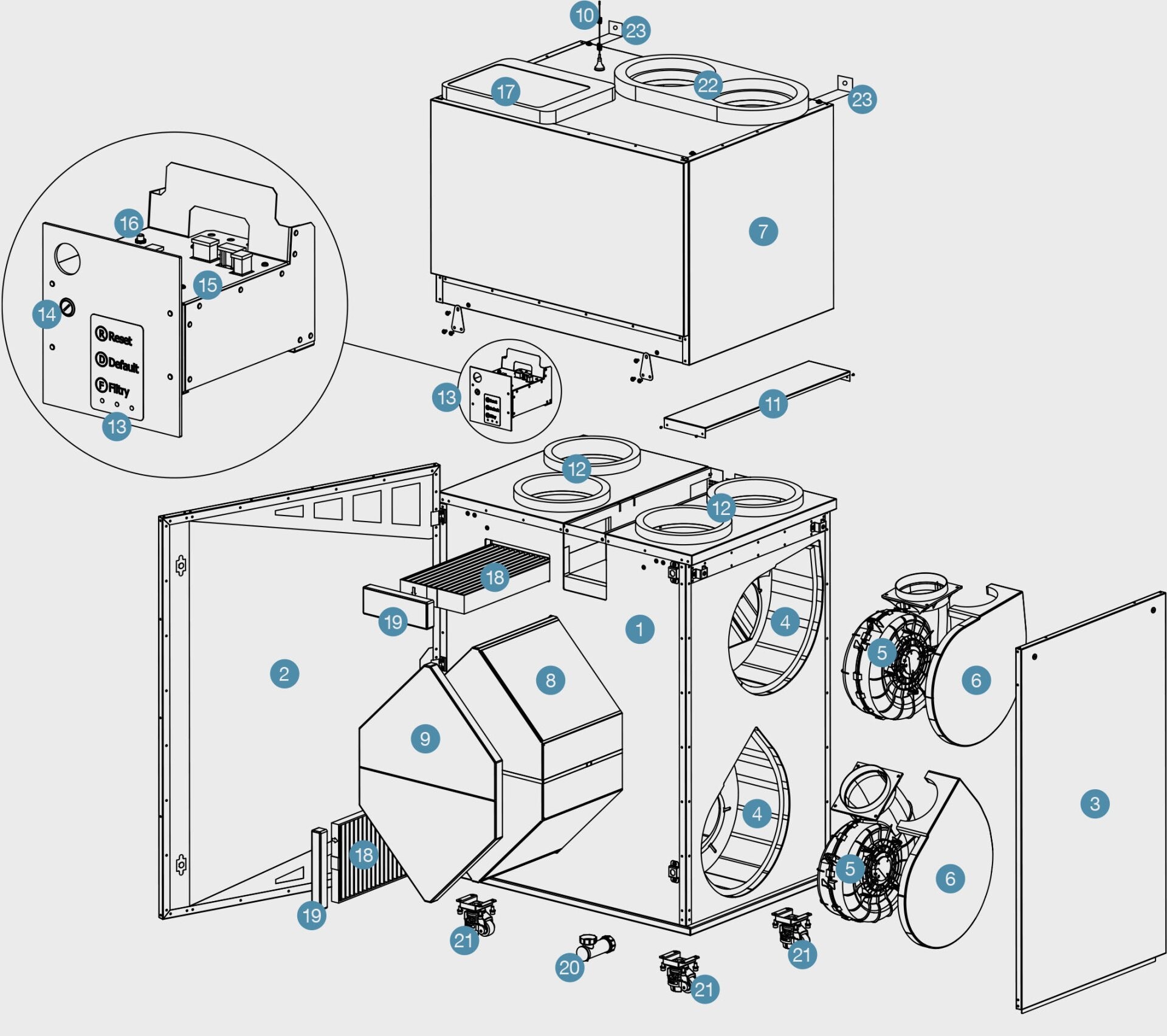

ELEMENTY JEDNOSTKI VENTBOX

Podstawowe dane techniczne

1 kompaktowa obudowa
2 przednie drzwiczki serwisowe z uchwytami i zamkami
3 drzwiczki serwisowe wentylatorów
4 panele akustyczne
5 wentylatory z wydajnymi silnikami EC
6 osłony wentylatorów
7 tłumik hałasu
8 przeciwprądowy płytowy wymiennik ciepła HRV
9 osłona wymiennika ciepła
10 zewnętrzna antena Wi-Fi
11 osłona prowadzenia przewodów
12 króćce przyłączeniowe kanałów powietrznych
13 panel sterująco-informacyjny
14 obudowa bezpiecznika z bezpiecznikiem
15 panel sterowania – wejścia analogowe i cyfrowe
16 złącze zewnętrznej anteny Wi-Fi
17 dysza kierunkowa wyrzutu powietrza z siatką zabezpieczającą przed większymi zanieczyszczeniami
18 filtry oczyszczania powietrza
19 zaślepki filtrów

20 suchy syfon – odpływ kondensatu na spodzie jednostki z gwintem przyłączeniowym 5/4"
21 regulowany wspornik jezdny
22 zewnętrzne elementy przyłączeniowe
23 kotwy mocujące
przepustnica bypass wraz z siłownikiem
podgrzewanie wstępne powietrza (3 elementy PTC)
sygnalizacja zabrudzenia filtrów na podstawie interwału czasowego
sygnalizacja zabrudzenia filtrów na podstawie spadku ciśnienia na filtrze
oddzielny czujnik temperatury do monitorowania funkcji podgrzewania wstępnego
czujniki temperatury do monitorowania temperatury powietrza na nawiewie i wywiewie jednostki wentylacyjnej
złącze do podłączenia czujnika pożarowego lub elektrycznej sygnalizacji pożarowej (EPS)
wyrzut powietrza z siatką zabezpieczającą przed przedostawaniem się ciał obcych
przewód zasilający 230 V AC / 16 A
ulotka informacyjna, instrukcja montażu i instalacji

Podstawowe funkcje oprogramowania

• automatyczna lub ręczna regulacja wydajności
• automatyczna ochrona przeciwzamrożeniowa
• wyświetlanie aktualnej mocy podgrzewania wstępnego
• automatyczna funkcja bypass (obejście wymiennika)
• ręczne sterowanie bypassem (w trybie letnim)
• możliwość ręcznego odmrażania wymiennika ciepła (w trybie zimowym)
• możliwość podłączenia czujnika pożarowego lub elektrycznej sygnalizacji pożarowej (EPS)
• możliwość konfiguracji podłączonych czujników przez użytkownika (CO₂, wilgotność względna, sumaryczne stężenie lotnych związków organicznych)
• komunikacja Modbus z systemem nadrzędnym (np. LOXONE)
• komunikacja z czujnikami Modbus RTU
• sterowanie wraz z regulacją wydajności wentylacji za pomocą interfejsu webowego w sieci lokalnej
• tygodniowy tryb czasowy
• funkcja opuszczenia obiektu / tryb urlopowy
• orientacyjna informacja o aktualnym zużyciu energii elektrycznej
• intensywna wentylacja BOOST

Specyfikacja opcjonalna

• entalpiczny przeciwprądowy płytowy wymiennik ciepła ERV
• płynna ręczna regulacja P.R.T. z naściennym sterownikiem zdalnym
• czujnik stężenia CO₂
• czujnik wilgotności względnej (RH)
• czujnik stężenia radonu
• kombinowany czujnik TVOC i HCHO (lotne związki organiczne i formaldehyd)
• węglowe filtry zapachowe nawiewu F7 AC (ePM1 70 %)*
• blaszane wkładki do kanałów powietrznych
• regulowany wspornik jezdny
* wartość (%) określa, ile cząstek danej klasy filtr zatrzymuje

FILTRY

• Filtr kasetowy F7 (ePM1 70%) – nawiew 450 × 253 × 50 mm
• Filtr węglowy kasetowy F7 AC (ePM1 70%) – nawiew 450 × 253 × 50 mm
• Filtr kasetowy F7 (ePM1 70%) – wywiew / bypass 642 × 254 × 28 mm

předfiltry 400

STEROWANIE

Sterowanie jednostką za pomocą interfejsu webowego

Ekran główny służy do wyświetlania informacji, sterowania oraz konfiguracji jednostki VENTBOX. W centralnej części wyświetlana jest aktualna wydajność pracy jednostki; poniżej znajdują się informacje oraz ikony statusowe, a następnie aktualne wartości mierzone przez czujniki pomieszczeniowe wykorzystywane przez urządzenie (pod warunkiem, że czujniki są podłączone do jednostki rekuperacyjnej). Dolna część zawiera przyciski do obsługi i konfiguracji jednostki rekuperacyjnej.

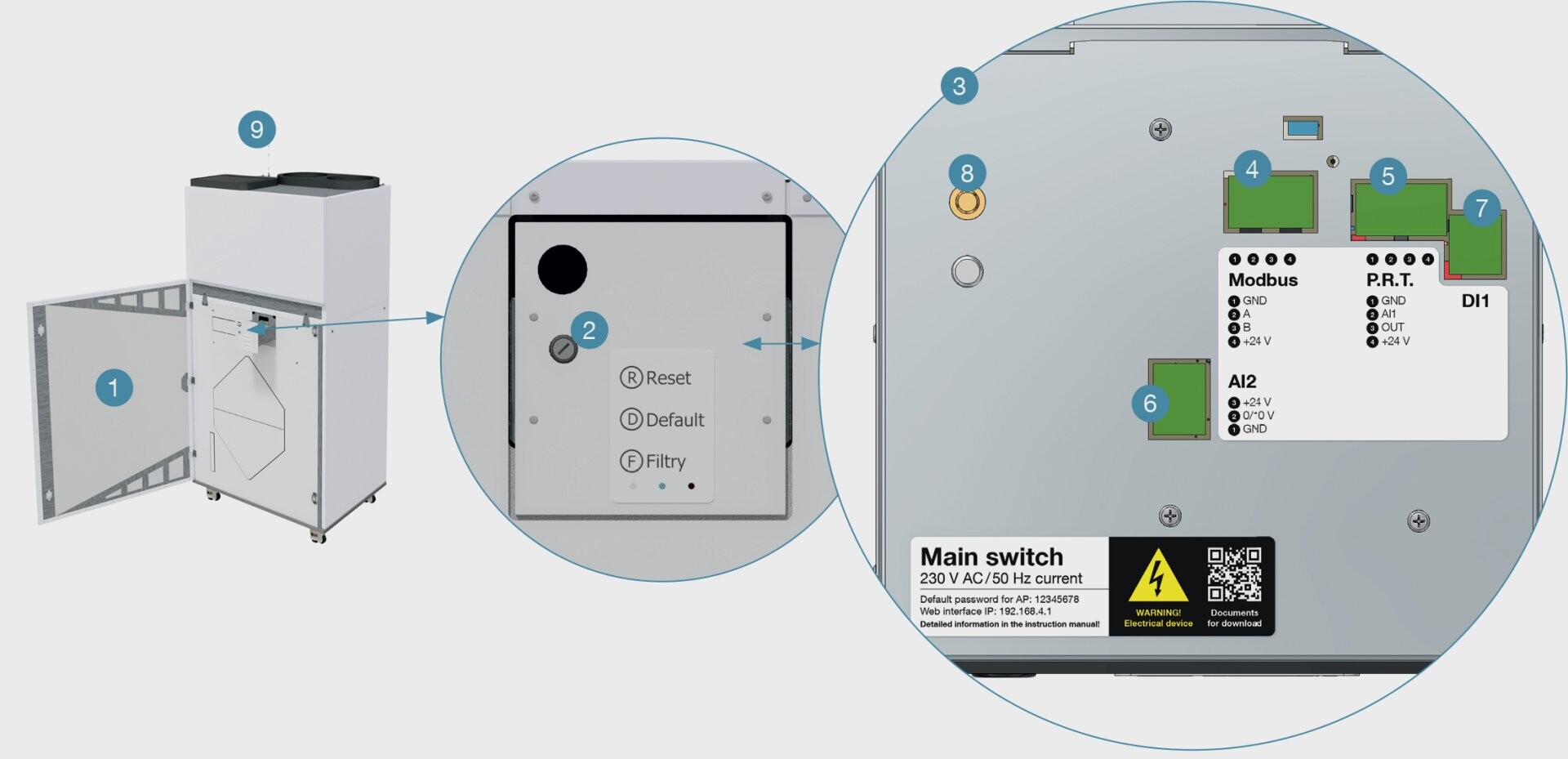

Panel sterująco-informacyjny

Jednostką VENTBOX n można standardowo sterować za pomocą interfejsu webowego, jednak wszystkie podstawowe operacje serwisowe można również wykonywać ręcznie (poprzez naciśnięcie odpowiedniego przycisku) na panelu sterowania znajdującym się na froncie urządzenia:

R krótkie naciśnięcie przycisku powoduje restart urządzenia, przy zachowaniu wszystkich ustawień użytkownika i ustawień serwisowych urządzenia.

D dłuższe naciśnięcie przycisku (5 s) powoduje przejście do ustawień fabrycznych, w których jednostka wentylacyjna pracuje stale z obniżoną wydajnością.
Jednocześnie zostaną utracone wszystkie ustawienia użytkownika, w tym ustawienia programu tygodniowego oraz połączenia sieciowe, jeśli zostały wcześniej skonfigurowane. Ustawienia typu wymiennika (ERV/HRV) oraz korekcji wentylatorów pozostają bez zmian. Jednostka wentylacyjna powraca do trybu AP wraz z hasłem logowania ustawionym przez producenta.
F Naciśnięcie przycisku przez 2 s służy do ustawienia nowego interwału wymiany filtrów. Funkcji tej należy używać wyłącznie po wymianie filtrów!

Dioda LED informacyjna
• zielona – zasilanie – miganie – urządzenie podłączone do zasilania (tryb Standby), światło ciągłe – urządzenie w pracy
• niebieska – filtry – światło ciągłe lub miganie oznacza konieczność wymiany filtrów<br>
• czerwona – błąd – należy sprawdzić sekcję „Komunikaty błędów”

By-pass mode

Tryb bypass jest jednym z kluczowych elementów central rekuperacyjnych VENTBOX. Funkcja ta realizowana jest za pomocą przepustnicy bypass wyposażonej w siłownik. W przypadku ręcznej lub automatycznej aktywacji oraz na podstawie zdefiniowanych temperatur ustawionych w interfejsie webowym przepustnica bypass umożliwia ominięcie wymiennika ciepła. Powietrze wywiewane z wnętrza jest kierowane przez przepustnicę bypass poza wymiennik ciepła, a następnie bezpośrednio usuwane na zewnątrz budynku, dzięki czemu nie przekazuje energii cieplnej do powietrza zewnętrznego nawiewanego do jednostki.
Tryb bypass jest najczęściej wykorzystywany w okresie letnim, szczególnie nocą, gdy powietrze zewnętrzne jest naturalnie chłodniejsze. Umożliwia to skuteczne obniżenie temperatury wewnątrz pomieszczeń bez konieczności stosowania aktywnego chłodzenia. Bypass stanowi tym samym efektywne rozwiązanie zapewniające optymalny komfort cieplny we wnętrzach podczas ciepłych miesięcy letnich.

By-pass mode description

1. Zasada działania trybu bypass

– W trybie aktywnym ciepłe powietrze z wnętrza jest bezpośrednio usuwane na zewnątrz bez wymiany ciepła. W tym trybie wymiennik ciepła jest dezaktywowany za pomocą przepustnicy bypass, co zapobiega niepożądanemu ogrzewaniu świeżego powietrza nawiewanego do wnętrza. Do pomieszczeń nawiewane jest świeże, chłodne powietrze.

2. Warunki aktywacji
– Bypass aktywuje się automatycznie, jeśli temperatura wewnątrz pomieszczenia wzrośnie powyżej wartości zadanej ustawionej w interfejsie webowym. Po osiągnięciu wymaganej temperatury we wnętrzu tryb bypass zostaje wyłączony, a jednostka powraca do standardowego trybu odzysku ciepła. W interfejsie webowym można również zdefiniować minimalną temperaturę powietrza nawiewanego do wnętrza.

3. Ochrona i filtracja
– Dla prawidłowego działania i ochrony systemu przepustnica bypass wyposażona jest dodatkowo w filtr bypass. Chroni on wymiennik ciepła oraz silnik przed kurzem i zanieczyszczeniami, które mogą znajdować się w powietrzu odprowadzanym z wnętrza, gdy przepływ powietrza nie przechodzi przez standardowy filtr wywiewny. Filtr bypass jest niezbędny dla zapewnienia długotrwałej niezawodności i efektywności jednostki rekuperacyjnej.

Zalety przepustnicy bypass

• Oszczędność energii – ogranicza potrzebę aktywnego chłodzenia wnętrz w okresie letnim.
• Zwiększony komfort – umożliwia wykorzystanie naturalnie chłodniejszego powietrza zewnętrznego w celu poprawy klimatu wewnętrznego.

Funkcje użytkownika, którymi można sterować

• wyłączenie wentylacji – tryb Standby (jednostka pozostaje podłączona do zasilania)
• przełączanie między trybem automatycznym i ręcznym (A/M)
• jednorazowe obniżenie wydajności wentylacji podczas nieobecności w budynku (tryb urlopowy)
• krótkotrwałe zwiększenie intensywności wentylacji (tryb BOOST)
• ręczne przełączanie przepustnicy bypass (tylko latem)
• ustawienia urządzenia dostępne dla użytkownika

WYMAGANIA DLA POZOSTAŁYCH BRANŻ

Wymagania elektryczne Obowiązkowe przygotowanie Stały przewód zasilający 3×2,5 mm² z wyłącznikiem nadprądowym 16 A, charakterystyka B, od rozdzielnicy do jednostki rekuperacyjnej • Zakończyć gniazdem 230 V AC / 50 Hz w odległości nie większej niż 1,5 m od modułu zasilania jednostki rekuperacyjnej (moduł zasilania znajduje się w górnej części urządzenia, pomiędzy króćcami przyłączeniowymi kanałów powietrznych). • Oznaczyć wyłącznik nadprądowy etykietą „rekuperacja”. • Nie blokować – zdalne sterowanie zbiorcze! Przygotowanie opcjonalne Przewód UTP od lokalnego routera Wi-Fi do jednostki rekuperacyjnej • Zakończyć gniazdem RJ45 w miejscu montażu jednostki rekuperacyjnej. Połączenie to wykorzystywane jest wyłącznie w przypadku słabego sygnału Wi-Fi, do ewentualnego podłączenia routera Wi-Fi i wzmocnienia sygnału (nie służy do fizycznego podłączenia jednostki rekuperacyjnej). Przyciski intensywnego wywiewu (BOOST) do wybranych pomieszczeń • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wszystkich pomieszczeń wymagających wywiewu (łazienka, WC, kuchnia, magazyn, recepcja, serwerownia oraz inne opcjonalne pomieszczenia). • Połączyć wszystkie przewody od przycisków intensywnego wywiewu równolegle i podłączyć je do jednostki rekuperacyjnej. • Zakończyć wolnym przewodem z zapasem min. 2 m, nie dalej niż 0,5 m od zacisku danych jednostki rekuperacyjnej i oznaczyć przyciski jako „Magazyn”, „WC”, „Łazienka” itp. • W pomieszczeniach zamontować przycisk chwilowy z samoczynnym powrotem do pozycji wyjściowej. Czujniki CO₂, RH oraz panel płynnej regulacji (P.R.T.) • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wymaganych pomieszczeń dla czujników i regulatora P.R.T. – przewody należy połączyć szeregowo zgodnie z projektem magistrali RS485, ponieważ czujniki komunikują się za pomocą protokołu Modbus RTU. • Zakończyć przewód z zapasem min. 2 m, nie dalej niż 0,5 m od zacisku danych jednostki rekuperacyjnej (zaciski danych znajdują się zawsze pomiędzy króćcami skierowanymi do wnętrza budynku). Zalecenia • Czujnik CO₂ (dla miejsc o większym zagęszczeniu osób) powinien być montowany na wysokości włączników. • Czujniki wilgotności do łazienek powinny być montowane na ścianie 10 cm poniżej sufitu. • Zawsze należy pozostawić zapas co najmniej 0,3 m na przewodach łączących poszczególne czujniki szeregowo. Czujnik dymu i kontrola nadciśnienia nawiewu • Doprowadzić przewód UTP lub J-Y(ST)Y 2×2×0,8 do wymaganych pomieszczeń z kontrolą ciśnienia powietrza lub wymaganiami dotyczącymi detekcji dymu (pomieszczenie z kominkiem, kotłownia itp.). • Zakończyć przewód z zapasem min. 2 m, nie dalej niż 0,5 m od listwy zaciskowej jednostki rekuperacyjnej i oznaczyć jako „czujnik(i) dymu, kontrola nadciśnienia powietrza”. • Przy instalacji czujników dymu należy ściśle przestrzegać zaleceń producenta czujników. • W przypadku wyboru przyciskowego sterowania nadciśnieniem powietrza należy zastosować przycisk z funkcją ON/OFF.

PODŁĄCZENIE ELEKTRYCZNE Podłączenie elektryczne jednostki VENTBOX 800 Public realizowane jest za pomocą przewodu zasilającego o długości 2,5 m. Wszystkie złącza znajdują się na panelu sterowania, umieszczonym pod drzwiczkami serwisowymi na froncie urządzenia. W tym miejscu znajdują się również bezpiecznik zasilania oraz główny moduł zasilający. 1 przednie drzwiczki serwisowe chroniące panel sterowania 2 skrzynka bezpiecznikowa z bezpiecznikiem FST 6.3×32 16 A / ~ 230 V 3 panel sterowania z wejściami analogowymi i cyfrowymi 4 Modbus – podłączenie czujników RH, CO₂, TVOC, Radon, P.R.T. 5 P.R.T. – wejście analogowe do podłączenia zewnętrznego regulatora wydajności wentylacji P.R.T. 6 AI2 – wejście analogowe 7 DI1 – wejście cyfrowe dla przycisków intensywnego wywiewu (do wymaganych pomieszczeń) 8 złącze SMA do podłączenia zewnętrznej anteny Wi-Fi 9 antena do komunikacji bezprzewodowej (połączenie z siecią Wi-Fi)	Panel sterowania z przyłączami

Wymagania dotyczące instalacji wodnej Obowiązkowe przygotowanie Rura odpływowa HT – DN 32 mm lub gwint 5/4" • Doprowadzić rurę odpływową HT DN 32 mm, wyposażyć ją w suchy syfon WHB1-32 i zakończyć w pobliżu odpływu kondensatu jednostki rekuperacyjnej (odpływ kondensatu znajduje się na spodniej stronie jednostki rekuperacyjnej). • Należy uwzględnić wymaganą rewizję oraz możliwość odłączenia jednostki rekuperacyjnej od instalacji odpływowej. • Konieczne jest zapewnienie swobodnego odpływu z uwzględnieniem całkowitego spadku instalacji kanalizacyjnej (min. 3%).	Wymagania budowlane Obowiązkowe przygotowanie Kanały powietrzne Ø 250 mm • Doprowadzić kanały powietrzne zgodnie z wybraną konfiguracją jednostki rekuperacyjnej oraz odpowiednim rozmieszczeniem przyłączy kanałów powietrznych. • Należy uwzględnić docelową lokalizację jednostki rekuperacyjnej w budynku (montaż ścienny / w suficie podwieszanym / podłogowy). • Zapewnić wystarczającą przestrzeń montażową i serwisową z uwzględnieniem lokalizacji jednostki rekuperacyjnej zgodnie z wybranym wariantem i sposobem podłączenia. Otwory kotwiące • W zależności od wybranego wariantu montażu oraz masy urządzenia. Ogólne wymagania Pozostałe wymagania określa dokumentacja projektowa.

MONTAŻ

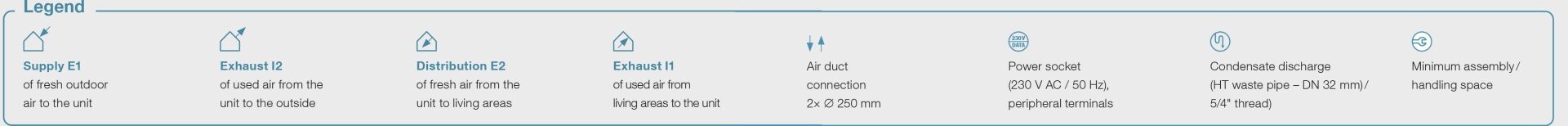

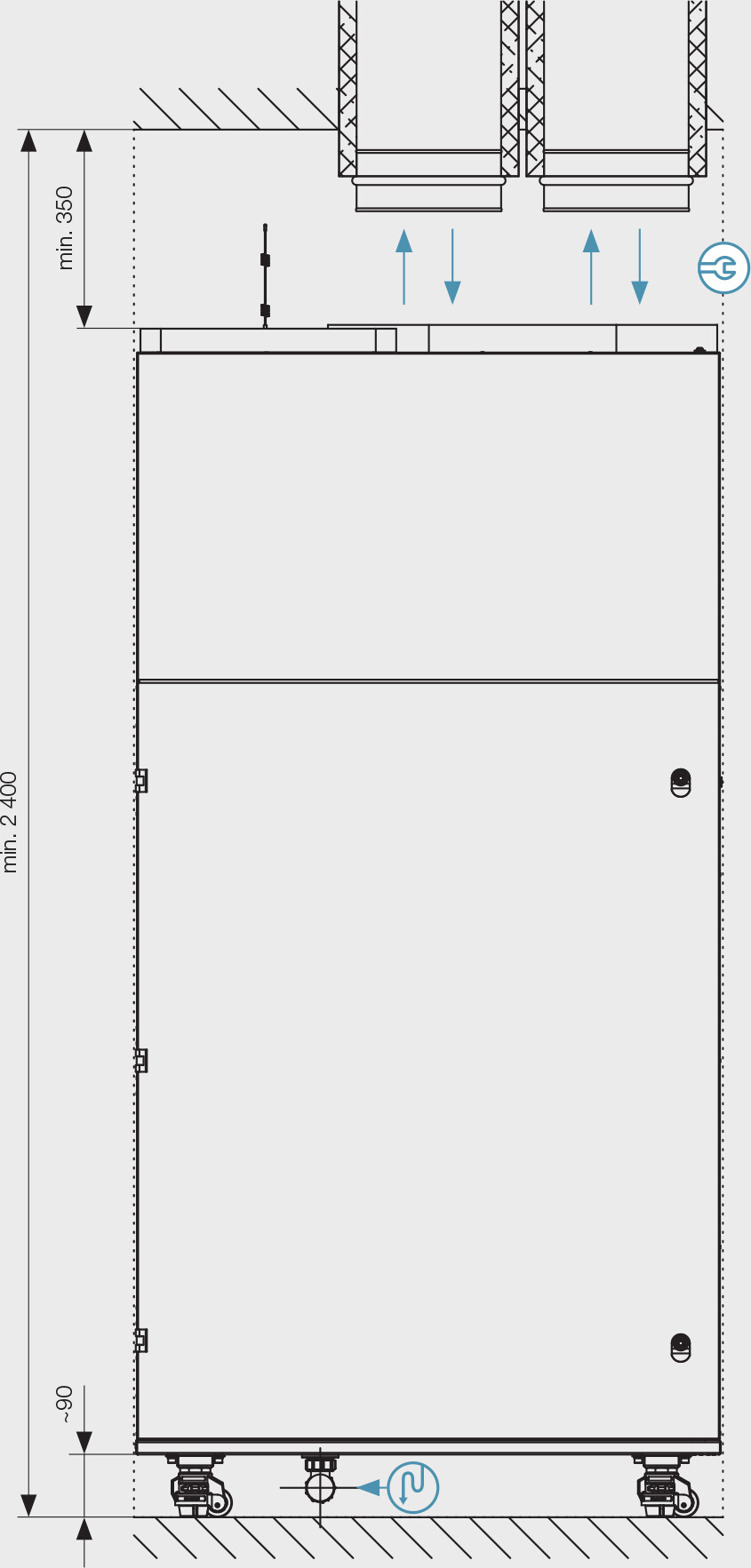

Montaż podłogowy – podłączenie pod stropem

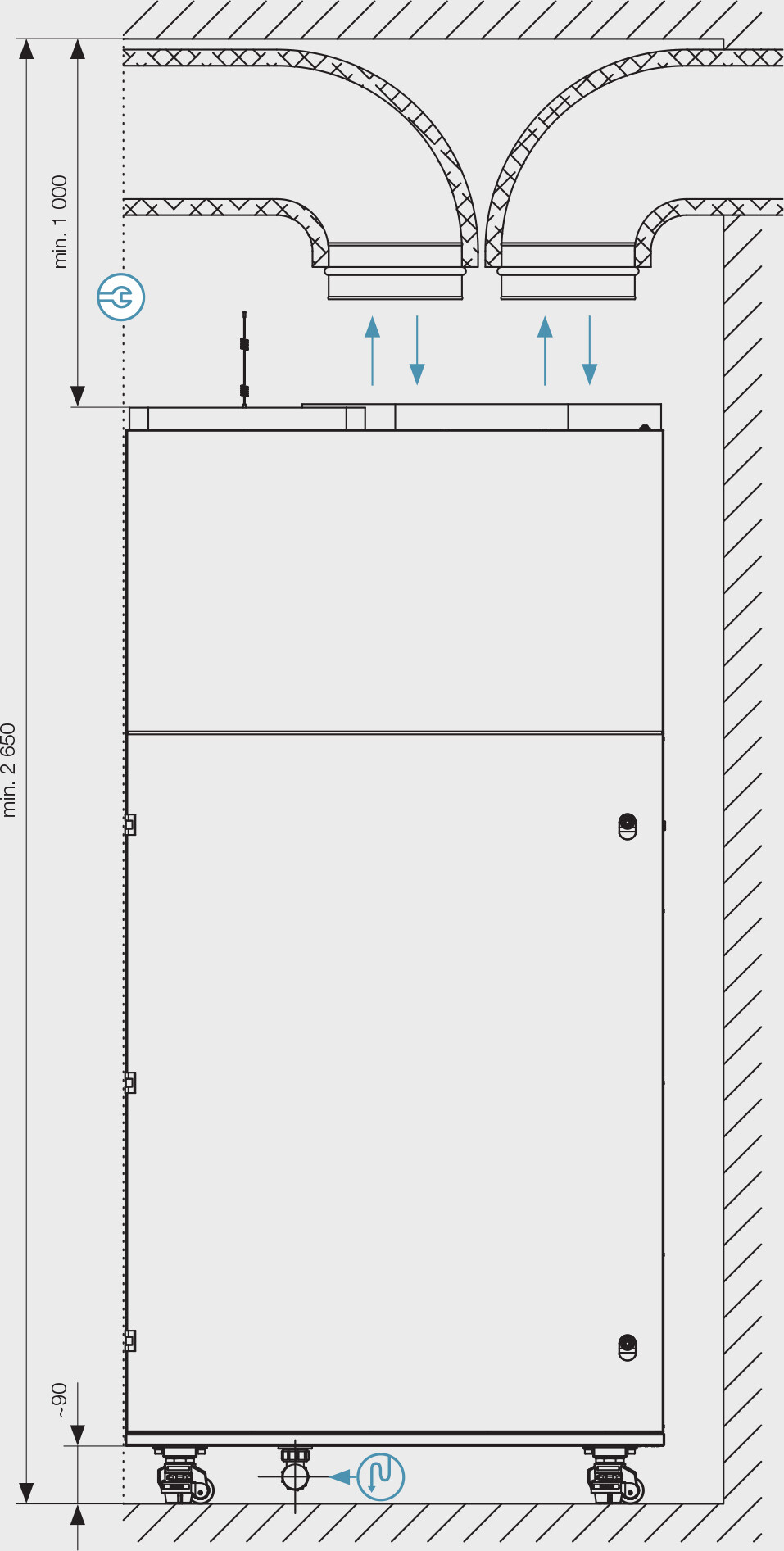

Montaż podłogowy – podłączenie przez strop

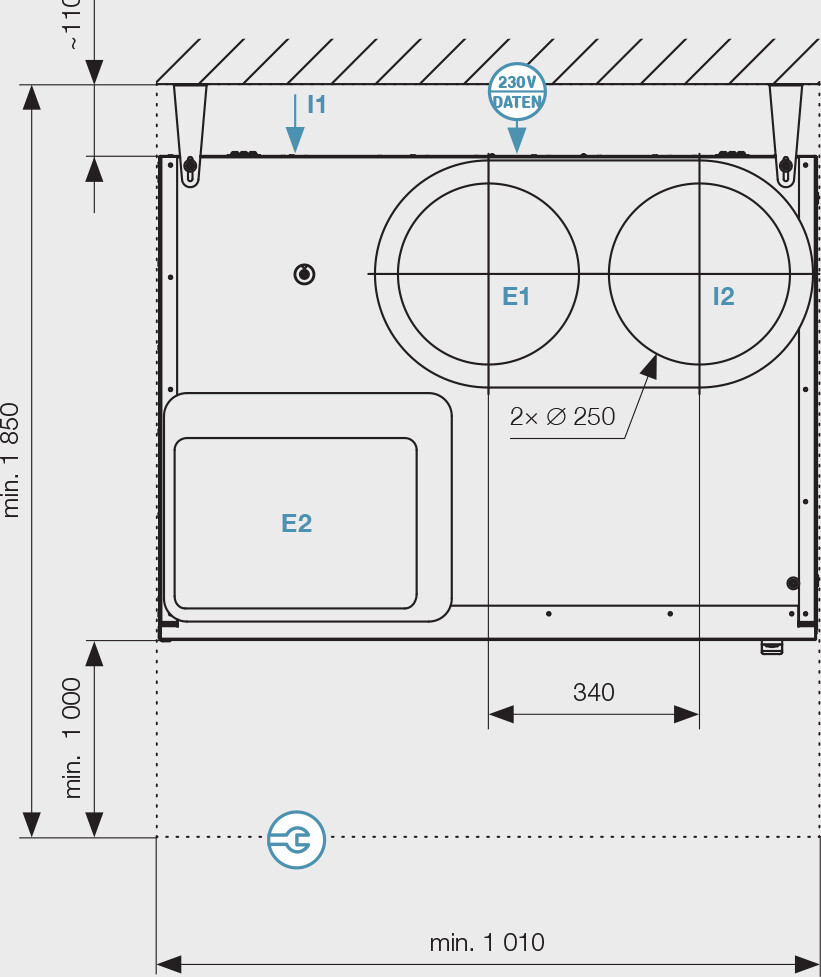

Widok z góry

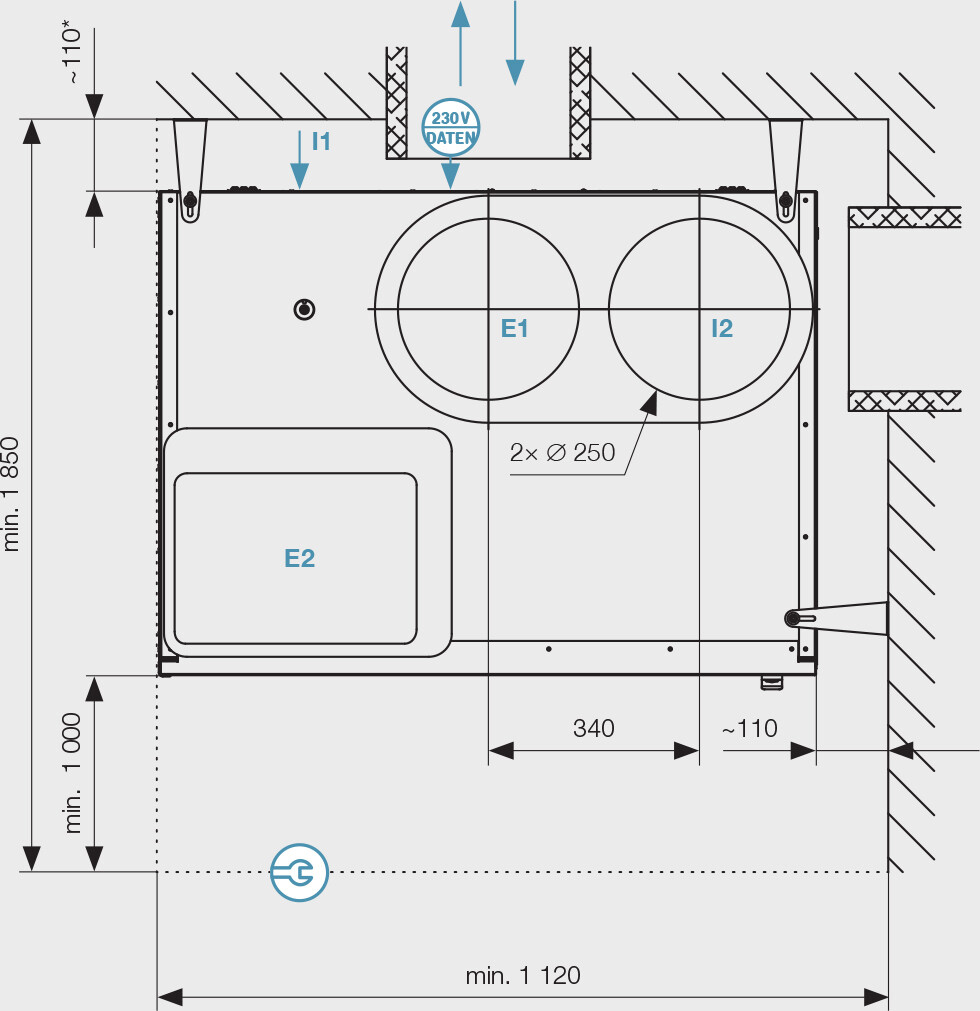

Montaż w narożniku pomieszczenia z bezpośrednim podłączeniem kolanowym

picti info * Wymagana odległość elementu kotwiącego dla bezpiecznego montażu wynosi 110 mm.
Należy uwzględnić ten wymiar podczas instalacji.

Widok z góry
Montaż wolnostojący z elastycznym podłączeniem

Jednostkę należy zawsze ustawiać na równej powierzchni o odpowiedniej nośności,
z zachowaniem prawidłowej orientacji względem kanałów powietrznych oraz całkowitego
spadku instalacji odprowadzania skroplin (min. 3%).

KODY ZAMÓWIENIOWE

Przykład kodu zamówieniowego: VB1-0800-PD-PHL
VENTBOX 800 Public, jednostka pierwszej generacji do zdecentralizowanej dystrybucji powietrza, wyposażona w silniki EC z funkcją stałego przepływu w wersji Premium, standardowy przeciwprądowy płytowy wymiennik ciepła oraz przyłącze lewe.

VENTBOX	Generacja		Przepływ powietrza		Wersja	Typ jednostki rekuperacyjnej		Model / Typ	Typ wymiennika	Wariant przyłączenia
V B	1	-	0800	-	P	D	-	P	H	L
					Public	Zdecentralizowana		P – Premium	H – standardowy E – entalpiczny	L – lewy
